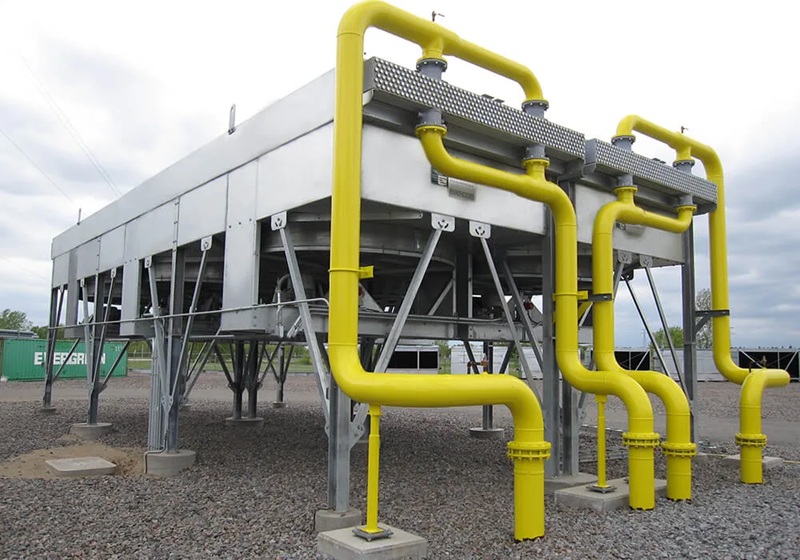

Kích thước và hình học của bộ trao đổi nhiệt làm mát bằng không khí
Hình học của bộ trao đổi nhiệt làm mát bằng không khí (Air-Cooled Heat Exchanger) phụ thuộc vào điều kiện công nghệ, các ràng buộc thiết kế và điều kiện môi trường xung quanh. Diện tích truyền nhiệt được tính toán dựa trên công suất trao đổi nhiệt, chênh lệch nhiệt độ trung bình logarit (LMTD) và hệ số truyền nhiệt tổng (U). Nhiệt độ không khí môi trường càng cao thì càng cần diện tích truyền nhiệt lớn hơn và kích thước thiết bị lớn hơn để đạt cùng công suất. Ngoài ra, các giới hạn về vận chuyển hoặc mặt bằng có thể làm tăng số lượng module (bay) cần sử dụng.
Thu thập dữ liệu cho bộ trao đổi nhiệt làm mát bằng không khí
Trước khi thiết kế hoặc tính toán, cần thu thập đầy đủ dữ liệu cần thiết. Bao gồm các thông số của lưu chất như lưu lượng, nhiệt độ đầu vào và đầu ra mong muốn, mật độ, độ nhớt, hệ số dẫn nhiệt, nhiệt dung riêng và hệ số bám bẩn. Nếu quá trình có chuyển pha (ngưng tụ), cần thêm dữ liệu về nhiệt giải phóng và đường cong tính chất.
Độ sụt áp cho phép là yếu tố quan trọng để tối ưu thiết kế, cần được xác định rõ. Ngoài ra, cần biết áp suất vận hành, áp suất thiết kế, nhiệt độ thiết kế, độ ăn mòn cho phép và vật liệu chế tạo. Dữ liệu vị trí lắp đặt như độ cao (áp suất khí quyển) và nhiệt độ môi trường cao nhất cũng rất cần thiết. Trong điều kiện khí hậu lạnh, cần xem xét giải pháp chống đóng băng như tuần hoàn lại không khí.
Tính toán truyền nhiệt của bộ trao đổi nhiệt làm mát bằng không khí
Công thức tính truyền nhiệt cơ bản như sau:
Q = U × A × ΔT
Trong đó:
- Q là công suất truyền nhiệt
- U là hệ số truyền nhiệt tổng
- A là diện tích truyền nhiệt hiệu dụng
- ΔT là chênh lệch nhiệt độ trung bình logarit (LMTD)
Công thức LMTD:
ΔT = [(T1 – t2) – (T2 – t1)] / ln[(T1 – t2) / (T2 – t1)]
Trong đó T1, T2 là nhiệt độ đầu vào và đầu ra của dòng nóng, t1, t2 là nhiệt độ đầu vào và đầu ra của dòng lạnh. Công thức này áp dụng trong điều kiện ổn định và không có chuyển pha.
Tính toán hệ số truyền nhiệt tổng (U) của bộ trao đổi nhiệt làm mát bằng không khí
Hệ số truyền nhiệt tổng U được xác định dựa trên khả năng truyền nhiệt của cả phía không khí và phía lưu chất trong ống, cùng với đặc tính vật liệu ống.
Công thức:
1/U = 1/ha + t/k + 1/hi
Trong đó:
- U là hệ số truyền nhiệt tổng
- ha là hệ số truyền nhiệt phía không khí
- hi là hệ số truyền nhiệt phía trong ống
- t là độ dày thành ống
- k là hệ số dẫn nhiệt của vật liệu ống
Các hệ số ha và hi được tính toán dựa trên các thông số như số Reynolds, số Prandtl và các điều kiện vận hành khác. Độ dày ống và hệ số dẫn nhiệt thường được cung cấp bởi nhà sản xuất hoặc tra cứu từ bảng vật liệu.
Việc tính toán chính xác hệ số U giúp đảm bảo bộ trao đổi nhiệt làm mát bằng không khí hoạt động hiệu quả và đáp ứng đúng yêu cầu thiết kế.
Tối ưu kích thước và hình học của bộ trao đổi nhiệt làm mát bằng không khí
Việc thiết kế thiết bị trao đổi nhiệt làm mát bằng không khí có thể thực hiện thủ công, tuy nhiên quá trình này rất tốn thời gian do phải lặp lại nhiều lần để xác định hệ số truyền nhiệt (U) cho các cấu hình và hình học khác nhau. Hiện nay, việc tính toán kích thước gần như được thực hiện bằng phần mềm chuyên dụng, trong đó HTRI Xace được xem là tiêu chuẩn trong ngành.
Khi tối ưu thiết kế, cần xem xét nhiều yếu tố thực tế như kích thước quạt, chiều rộng và chiều dài mỗi module (bay), loại ống phổ biến trên thị trường, độ sâu bó ống (số hàng ống), cùng nhiều yếu tố kỹ thuật khác. Những yếu tố này ảnh hưởng trực tiếp đến hiệu suất, chi phí và khả năng lắp đặt của bộ trao đổi nhiệt làm mát bằng không khí.
Tối ưu thiết kế bộ trao đổi nhiệt làm mát bằng không khí và tính khả thi
Một thiết kế tối ưu hoàn toàn về mặt truyền nhiệt chưa chắc đã phù hợp về chi phí và khả năng chế tạo. Thông thường, sử dụng một module lớn sẽ tiết kiệm chi phí hơn so với hai module nhỏ. Độ sâu bó ống khoảng 6 hàng là điểm khởi đầu hợp lý, trong khi 8–9 hàng được xem là giới hạn thực tế do hiệu suất giảm khi nhiệt độ không khí tăng dần qua bó ống. Tiêu chuẩn API 661 cung cấp hướng dẫn lựa chọn ống cánh dựa trên nhiệt độ vận hành. Ngoài ra, khi chênh lệch nhiệt độ đầu vào và đầu ra vượt quá 200°F, có thể cần sử dụng header tách (split header) theo khuyến nghị của API 661.
Tính toán tổn thất áp suất phía không khí và công suất quạt của bộ trao đổi nhiệt làm mát bằng không khí
Việc tính toán tổn thất áp suất phía không khí là rất quan trọng để xác định công suất quạt (công suất động cơ). Quạt cần đủ công suất để vượt qua tổn thất áp suất và duy trì lưu lượng không khí theo yêu cầu. Phần mềm như HTRI Xace có thể được sử dụng để tham khảo, tuy nhiên các nhà sản xuất quạt thường có phần mềm riêng để tính toán chính xác hơn.
Các yếu tố khác cần xem xét trong thiết kế bộ trao đổi nhiệt làm mát bằng không khí

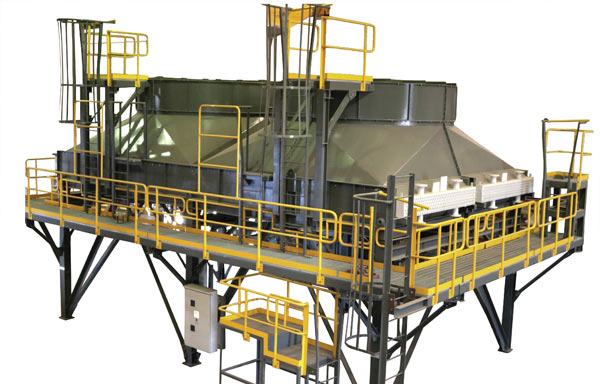

Ngoài thiết kế bó ống và lựa chọn quạt, kết cấu tổng thể của thiết bị cũng cần được xem xét kỹ lưỡng. Các yếu tố bao gồm chiều cao dưới sàn quạt, hiện tượng tuần hoàn lại không khí, cửa gió (louvers), lưới chắn côn trùng, tấm chắn mưa đá, thang, lối đi, sàn thao tác, hệ thống sưởi điện hoặc glycol, cuộn gia nhiệt bằng hơi, cũng như lớp sơn hoặc mạ bảo vệ.
Theo thời gian, sự hao mòn hoặc ăn mòn ở các bộ phận kết cấu này có thể làm giảm hiệu suất hoặc gây hư hỏng hệ thống. Khi đó, việc sửa chữa bộ trao đổi nhiệt làm mát bằng không khí là cần thiết để đảm bảo thiết bị hoạt động an toàn và ổn định.
TỐI ƯU HÓA KÍCH THƯỚC VÀ CẤU HÌNH BỘ TRAO ĐỔI NHIỆT LÀM MÁT BẰNG KHÔNG KHÍ
Tích hợp công cụ tính toán vào quy trình thiết kế
Tối ưu quy trình ước tính ban đầu
Trong quy trình kỹ thuật hiện đại, các công cụ tính toán kích thước bộ trao đổi nhiệt làm mát bằng không khí đóng vai trò quan trọng trong việc tăng tốc giai đoạn thiết kế sơ bộ. Bằng cách nhập các thông số như tải nhiệt, vận tốc không khí và tổn thất áp suất cho phép, kỹ sư có thể nhanh chóng ước tính cấu hình phù hợp.
Các công cụ này thường dựa trên các công thức nhiệt động học như:
Q = U × A × ΔT, đồng thời tích hợp thuật toán tự động lặp để đưa ra phương án tối ưu. Nhờ đó, thời gian tính toán được rút ngắn đáng kể mà vẫn đảm bảo độ chính xác cho các thông số truyền nhiệt và lưu lượng khí.
Từ ước tính nhanh đến thiết kế chính xác
Mặc dù các công cụ tính toán rất hữu ích trong giai đoạn đầu, chúng cần được kiểm chứng bằng các tính toán chi tiết cho bộ trao đổi nhiệt làm mát bằng không khí. Việc này giúp đảm bảo các yếu tố như nhiệt độ môi trường, hệ số bám bẩn, hiệu suất cánh tản nhiệt… được xem xét đầy đủ.
Kết hợp giữa ước tính nhanh và kiểm chứng chi tiết sẽ giúp tránh thiết kế dư thừa, giảm chi phí và đảm bảo thiết bị hoạt động đúng với điều kiện thực tế.
KẾT NỐI GIỮA THIẾT KẾ SƠ BỘ VÀ THIẾT KẾ HOÀN CHỈNH
Hiệu chỉnh dữ liệu thiết kế ban đầu
Ở giai đoạn đầu, việc tính toán thường dựa trên các giả định như hệ số truyền nhiệt trung bình, nhiệt độ môi trường tiêu chuẩn hoặc đặc tính không khí mặc định. Tuy nhiên, khi có dữ liệu thực tế, cần cập nhật lại để đảm bảo độ chính xác.
Các yếu tố như mật độ không khí theo độ cao, tải nhiệt thực tế, chiều dài ống, loại cánh tản nhiệt và lưu lượng khí có thể ảnh hưởng lớn đến hiệu suất của bộ trao đổi nhiệt làm mát bằng không khí. Việc hiệu chỉnh kịp thời giúp tối ưu hiệu quả truyền nhiệt và tránh sai lệch trong thiết kế.
KIỂM TRA CƠ KHÍ VÀ NHIỆT TRONG THIẾT KẾ CUỐI CÙNG
Đảm bảo đồng bộ giữa hiệu suất và độ bền
Giai đoạn hoàn thiện không chỉ dừng lại ở việc đáp ứng yêu cầu nhiệt mà còn phải đảm bảo các yếu tố cơ khí như:
- Lựa chọn quạt và công suất motor phù hợp
- Kiểm soát rung động trong quá trình vận hành
- Thiết kế kết cấu chịu lực ổn định
- Đảm bảo khả năng bảo trì và tiếp cận thiết bị
Sự kết hợp giữa hiệu suất nhiệt và độ bền cơ học là yếu tố then chốt giúp bộ trao đổi nhiệt làm mát bằng không khí vận hành ổn định, an toàn và lâu dài trong điều kiện thực tế.
