Máy sấy tầng sôi (tên tiếng Anh: Fluidized bed dryer) là giải pháp công nghệ xử lý nhiệt tiên tiến bậc nhất trong ngành công nghiệp chế biến bột và hạt, cho phép làm khô vật liệu nhanh chóng bằng cách đưa chúng vào trạng thái lơ lửng như một chất lỏng đang sôi. Bài viết kỹ thuật chuyên sâu này cung cấp toàn bộ thông tin từ cấu tạo, nguyên lý vận hành đến tiêu chí lựa chọn thiết bị tối ưu cho kỹ sư vận hành, bộ phận thu mua và các chủ doanh nghiệp.



1. Định nghĩa Máy sấy tầng sôi là gì?

Máy sấy tầng sôi là thiết bị sấy khô mà trong đó, một dòng không khí nóng áp suất cao được thổi từ dưới lên qua màng phân phối dòng khí, nâng toàn bộ khối lượng hạt vật liệu rời lên và giữ chúng ở trạng thái lơ lửng, chuyển động hỗn loạn liên tục. Trạng thái này giúp tăng diện tích tiếp xúc nhiệt tối đa, mang lại hiệu suất tách ẩm cực cao.



2. Nguyên lý hoạt động và quy trình vận hành

Hệ thống hoạt động dựa trên nguyên lý khí động học và hiện tượng tầng sôi hóa (Fluidization):

1. Gia nhiệt và phân phối khí: Không khí sạch được hút vào hệ thống, đi qua bộ lọc vi sinh và bộ gia nhiệt để đạt tới nhiệt độ cài đặt mong muốn.
2. Tạo trạng thái tầng sôi: Dòng khí nóng được đẩy qua đĩa phân phối khí (hệ thống lưới thép đục lỗ mờ) nằm ở đáy buồng chứa vật liệu. Lực đẩy của dòng khí thắng trọng lực của hạt, đưa các hạt vào trạng thái lơ lửng, cuộn xoáy liên tục giống như một chất lỏng đang sôi.
3. Trao đổi nhiệt và tách ẩm siêu tốc: Do các hạt vật liệu liên tục va chạm và tiếp xúc trực tiếp 100% bề mặt với dòng khí nóng, hơi ẩm bên trong lòng hạt khuếch tán ra ngoài và bay hơi ngay lập tức.
4. Tách bụi và xả khí: Dòng khí mang theo hơi ẩm và các hạt bụi mịn đi qua hệ thống túi lọc bụi (Filter bags) ở phía trên đỉnh buồng. Bụi được giữ lại và rũ ngược trở xuống, khí sạch thoát ra ngoài môi trường.

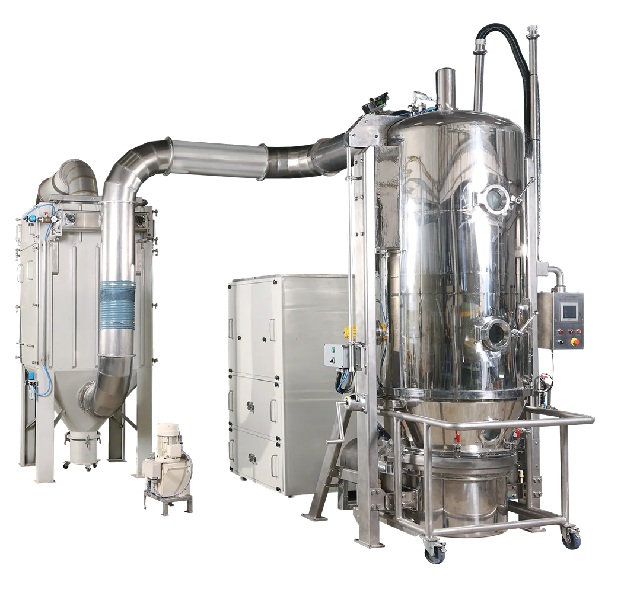

3. Cấu tạo chi tiết của Máy sấy tầng sôi công nghiệp

Một hệ thống sấy tầng sôi tiêu chuẩn công nghiệp cấu thành từ các phân khu kỹ thuật nghiêm ngặt:

• Bộ phận xử lý không khí đầu vào (AHU): Bao gồm lọc thô, lọc trung thế, bộ gia nhiệt (điện, hơi nước hoặc gas) và lọc tinh (HEPA) nhằm đảm bảo dòng khí nóng cấp vào buồng sấy hoàn toàn vô trùng.
• Buồng chứa vật liệu sấy (Product Container): Thường có hình nón cụt quay ngược, làm bằng Inox SUS304 hoặc SUS316L. Đáy buồng là đĩa phân phối khí được thiết kế kỹ thuật giúp dòng khí phân bổ đều khắp các điểm, tránh hiện tượng "luồng khí chết".
• Hệ thống túi lọc bụi trung tâm: Nằm ở phần trên của buồng sấy, có cơ cấu giũ bụi bằng khí nén tự động để thu hồi các hạt bột mịn, tránh thất thoát nguyên liệu.
• Hệ thống quạt hút ly tâm áp suất cao: Nằm ở cuối quy trình, chịu trách nhiệm tạo ra lực hút mạnh mẽ để duy trì áp suất âm trong buồng sấy và kéo dòng khí qua tầng vật liệu.
• Tủ điều khiển tự động (PLC & HMI): Trung tâm điều khiển giám sát chặt chẽ các thông số biến thiên: áp suất chênh lệch qua lưới lọc, lưu lượng gió, nhiệt độ khí vào/ra.



4. Đặc điểm và lợi ích vượt trội của thiết bị

• Độ khô đồng đều tuyệt đối: Do vật liệu luôn chuyển động xoáy trộn liên tục, không có hiện tượng quá nhiệt cục bộ hay điểm chết nhiệt, độ ẩm thành phẩm đạt mức đồng đều lý tưởng.
• Thời gian sấy siêu ngắn: Tốc độ trao đổi nhiệt diễn ra nhanh gấp từ 3 - 5 lần so với sấy khay tĩnh truyền thống, giúp tiết kiệm đáng kể thời gian và năng lượng.
• Tích hợp đa năng (Sấy - Trộn - Tạo hạt): Không chỉ sấy khô, hệ thống hiện đại còn cho phép phun dịch chất kết dính trực tiếp vào tầng sôi để biến bột mịn thành các hạt cốm kích thước lớn hơn.
• Thân thiện với cấu trúc vật liệu: Dù chuyển động liên tục nhưng lực tác động cơ học ma sát thấp, hạn chế tối đa tình trạng vỡ vụn hoặc biến dạng các hạt vật liệu nhạy cảm.



5. Phân loại Máy sấy tầng sôi trên thị trường

Dựa trên phương thức vận hành và tính năng mở rộng, thiết bị được phân chia thành:

• Máy sấy tầng sôi tầng đơn (Batch Fluid Bed Dryer): Vận hành theo mẻ, cấu tạo gọn gàng, dễ vệ sinh, được ứng dụng rộng rãi nhất hiện nay.
• Máy sấy tầng sôi liên tục (Continuous Fluid Bed Dryer): Vật liệu đi vào một đầu và ra đầu kia liên tục nhờ hệ thống băng tải rung bên dưới tầng sôi, thích hợp cho quy mô sản xuất hàng loạt.
• Máy sấy tầng sôi tạo hạt (Fluidized bed drying granulator): Dòng máy cải tiến vượt bậc, tích hợp thêm hệ thống súng phun dịch (Spray gun) ở vị trí đỉnh (Top spray) hoặc đáy (Bottom spray) để vừa thực hiện sấy khô, vừa kết tụ bột thành hạt định hình.

6. Ứng dụng thực tế của Máy sấy tầng sôi trong sản xuất

Thiết bị là lựa chọn cốt lõi trong các quy trình xử lý chất rắn dạng hạt và bột:

• Ngành chế biến thực phẩm: Sử dụng làm máy sấy tầng sôi tạo bột, tạo hạt, tạo viên, tạo cốm cho các sản phẩm đòi hỏi độ chảy tốt và tính hòa tan nhanh như bột sữa cacao, bột ngũ cốc dinh dưỡng, đường chức năng, bột canh, gia vị dạng hạt và các loại trà hòa tan.
• Ngành sản xuất dược phẩm: Ứng dụng hệ thống Fluidized bed dryer for producing powders, granules, pellets để sấy khô và tạo cốm thuốc, hạt thuốc viên nén, pellet phóng thích chậm, các loại thực phẩm chức năng và tá dược dập viên đạt tiêu chuẩn GMP-WHO nghiêm ngặt.
• Ngành hóa chất và nông nghiệp: Sấy khô phân bón vi sinh, chất xúc tác hữu cơ, bột giặt tổng hợp và hạt nhựa nguyên sinh đòi hỏi kiểm soát chặt chẽ độ ẩm tồn dư.



7. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi phòng kỹ thuật và thu mua phối hợp lên cấu hình máy sấy tầng sôi, cần đặc biệt phân tích các chỉ số sau:

Thông số kỹ thuật	Ý nghĩa công nghệ	Tiêu chuẩn khuyến nghị
Dung tích buồng sấy (Lít / kg)	Quyết định sản lượng tối đa của một mẻ sấy.	Chọn cấu hình phù hợp (với mật độ nạp liệu thông thường khoảng 0.4 - 0.6 kg/L)
Lưu lượng quạt hút	Quyết định khả năng nâng vật liệu lên thành tầng sôi.	Phải đồng bộ với khối lượng riêng và kích thước hạt
Áp suất chênh lệch (Delta P)	Chỉ số đánh giá độ nghẹt của hệ thống túi lọc bụi.	Giám sát tự động thông qua cảm biến áp suất
Nhiệt độ khí cấp vào	Khả năng đáp ứng dải nhiệt cần thiết cho từng loại hoạt chất.	Tự động điều chỉnh linh hoạt từ 40°C đến 120°C
Phương thức phun dịch kết dính	Áp dụng cho dòng máy tạo hạt để phủ hoặc kết tụ hạt.	Top spray (phun đỉnh), Bottom spray (phun đáy - Wurster)



8. Kinh nghiệm lựa chọn thiết bị phù hợp cho doanh nghiệp

• Phân tích kích thước và khối lượng riêng của hạt: Nếu hạt quá nặng hoặc quá lớn, quạt hút công suất thường không thể tạo thành tầng sôi. Ngược lại, nếu hạt quá mịn và nhẹ, chúng dễ bị cuốn bay lên túi lọc gây nghẹt hệ thống liên tục. Doanh nghiệp cần chạy thử mẫu để tính toán áp lực gió chuẩn xác.
• Yêu cầu tích hợp tính năng: Nếu quy trình sản xuất của doanh nghiệp yêu cầu từ bột mịn chuyển thành hạt cốm dai, ít bụi, dễ đóng gói, hãy chọn ngay cấu hình tích hợp súng phun dịch kết dính (dòng máy tạo hạt tầng sôi).
• Khả năng chống cháy nổ (Explosion Proof): Đối với các loại bột hóa chất hoặc bột dược phẩm sử dụng dung môi hữu cơ (như cồn, acetone) để tạo hạt, hệ thống bắt buộc phải được tích hợp van chống cháy nổ và thiết kế tiếp địa triệt tiêu tĩnh điện an toàn.



9. Hướng dẫn vận hành – bảo trì – bảo dưỡng đúng kỹ thuật

• Giũ bụi túi lọc định kỳ: Trong suốt quá trình sấy, bụi mịn liên tục bám lên thành túi vải làm tăng áp suất ngược, giảm lưu lượng gió. Cần kiểm tra hệ thống khí nén giũ bụi tự động hoạt động chính xác để thông thoáng túi lọc.
• Vệ sinh đĩa phân phối khí: Sau mỗi mẻ sấy, các hạt vật liệu mịn có thể lọt qua hoặc bám dính vào các lỗ nhỏ trên đĩa phân phối khí. Cần tháo rửa để tránh làm lệch hướng dòng khí ở mẻ sấy tiếp theo.
• Kiểm tra độ khít của các gioăng làm kín bằng khí nén: Hệ thống sấy tầng sôi thường dùng gioăng bơm hơi bằng khí nén để làm kín buồng chứa sản phẩm. Cần đảm bảo áp suất khí nén cấp vào gioăng luôn ổn định, tránh rò rỉ khí làm suy giảm áp suất âm trong buồng.



10. Câu hỏi thường gặp (FAQ) về Máy sấy tầng sôi

Câu 1: Sấy tầng sôi khác gì so với sấy phun?
Trả lời: Sấy phun tiếp nhận nguyên liệu đầu vào ở dạng lỏng hoàn toàn và biến thành bột mịn trong tích tắc. Sấy tầng sôi tiếp nhận nguyên liệu đầu vào đã ở dạng rắn (bột ẩm hoặc hạt ẩm), làm khô chúng và có khả năng kết tụ các hạt bột mịn thành các hạt cốm to hơn.

Câu 2: Tại sao vật liệu trong buồng sấy không sôi lên được?
Trả lời: Hiện tượng này thường do lượng vật liệu nạp vào vượt quá công suất máy, vật liệu quá ướt gây bết dính thành khối nặng, hoặc do quạt hút ly tâm bị giảm hiệu suất, bộ lọc khí đầu vào bị nghẹt làm giảm lưu lượng gió thổi lên.

Câu 3: Làm thế nào để kiểm soát kích thước hạt cốm khi tạo hạt tầng sôi?
Trả lời: Kích thước hạt cốm được quyết định bởi 3 yếu tố: áp suất khí nén phun dịch (áp suất càng cao hạt sương càng nhỏ, cốm càng mịn), tốc độ bơm dịch kết dính và nồng độ của chất kết dính.

Câu 4: Thiết bị này có thể sấy các sản phẩm nhạy cảm nhiệt như men vi sinh không?
Trả lời: Có thể. Do tốc độ bay hơi nước diễn ra rất nhanh và hạt luôn chuyển động, nhiệt độ thực tế của hạt vật liệu luôn thấp hơn nhiệt độ gió cấp vào, giúp bảo vệ hoạt tính sinh học của men vi sinh nếu kiểm soát tốt nhiệt độ gió ra ở mức thấp 45°C.

Câu 5: Vệ sinh hệ thống sấy tầng sôi công nghiệp có phức tạp không?
Trả lời: Các dòng máy hiện đại được thiết kế theo tiêu chuẩn tháo lắp nhanh từng modun hoặc tích hợp sẵn hệ thống vệ sinh tự động CIP (Clean-In-Place) với các vòi phun áp lực bố trí bên trong buồng, giúp việc súc rửa và sấy khô lòng máy diễn ra rất nhanh chóng.

11. Xu hướng phát triển và công nghệ mới trong tương lai

Xu hướng công nghệ mới hiện nay là việc ứng dụng Máy sấy tầng sôi xung lực (Pulse Fluidized Bed Dryer). Bằng cách cấp dòng khí nóng theo dạng xung (đóng mở ngắt quãng dòng khí liên tục ở tần số cao), công nghệ này tạo ra các sóng chấn động phá vỡ sự bết dính của các loại bột siêu mịn hoặc bột có độ ẩm cực cao một cách dễ dàng, giúp tiết kiệm thêm 20% năng lượng so với dòng khí thổi liên tục truyền thống.



12. ABM Việt Nam – Nhà cung cấp giải pháp Máy sấy tầng sôi tự động, chất lượng cao hàng đầu

Việc đầu tư một hệ thống sấy tầng sôi đòi hỏi sự tính toán chính xác tuyệt đối về áp lực khí động học và sự tương thích vật liệu nhằm tối ưu hiệu suất vận hành cho nhà máy.

Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị uy tín chuyên phân phối dòng sản phẩm Máy sấy tầng sôi chất lượng cao thế hệ mới sở hữu các ưu điểm vượt trội:

• Chất lượng cao vượt trội: Thiết bị được chế tạo hoàn toàn bằng vật liệu thép không gỉ cao cấp, bề mặt gia công cơ khí đạt độ bóng gương tinh xảo, đáp ứng toàn diện các tiêu chuẩn khắt khe nhất của ngành dược phẩm và thực phẩm.
• Vận hành tự động hóa thông minh: Tích hợp hệ thống điều khiển PLC/HMI màn hình cảm ứng sắc nét. Cho phép thiết lập, lưu trữ nhiều công thức sấy tự động hóa hoàn toàn chu trình từ cấp khí, gia nhiệt, sấy khô đến giũ bụi tự động.
• Tốc độ sấy cao, tiết kiệm thời gian: Nhờ tối ưu hóa biên dạng buồng sấy và cấu trúc đĩa phân phối khí, thiết bị cho phép đưa vật liệu vào trạng thái tầng sôi hoàn hảo một cách nhanh chóng, rút ngắn tối đa chu trình sấy.
• Bền bỉ và vận hành ổn định: Hệ thống cơ cấu cơ khí vững chắc kết hợp cùng các linh kiện áp suất, quạt hút nhập khẩu chính hãng giúp máy hoạt động êm ái, liên tục 24/7 với độ bền bỉ dài lâu, giảm thiểu tối đa chi phí bảo trì cho doanh nghiệp.

Đội ngũ kỹ sư chuyên môn cao của ABM Việt Nam cam kết đồng hành cùng quý doanh nghiệp từ khâu khảo sát chạy thử mẫu sản phẩm, tư vấn cấu hình kỹ thuật tối ưu, lắp đặt chuyển giao công nghệ tận nơi đến dịch vụ bảo dưỡng định kỳ trọn gói.
