Máy ép vỉ nhựa cao tần - Máy hàn vỉ nhựa cao tần

Máy ép vỉ nhựa cao tần - Máy hàn vỉ nhựa cao tần

Trong kỷ nguyên công nghiệp tự động hóa, việc tối ưu hóa quy trình đóng gói để vừa đảm bảo tính thẩm mỹ, vừa nâng cao năng suất và độ bền bỉ của bao bì là bài toán sống còn của mọi doanh nghiệp. Máy ép vỉ nhựa cao tần chính là lời giải công nghệ tối ưu hàng đầu hiện nay. Được biết đến rộng rãi trong giới kỹ thuật toàn cầu với tên gọi high frequency blister welding machine, thiết bị này sở hữu khả năng liên kết vật liệu nhựa cực kỳ mạnh mẽ, tạo ra những sản phẩm vỉ kín khít, định hình hoàn hảo phục vụ đa dạng các ngành công nghiệp.



1. Máy ép vỉ nhựa cao tần là gì?

Máy ép vỉ nhựa cao tần (hay còn gọi là máy hàn vỉ nhựa cao tần, máy đóng vỉ nhựa cao tần) là thiết bị công nghiệp sử dụng năng lượng sóng điện từ tần số cao để làm nóng chảy cục bộ và liên kết các màng nhựa (như PVC, PET, PETG, GAG) với nhau hoặc liên kết màng nhựa với bề mặt giấy có phủ lớp keo cao tần.

Khác với các phương pháp gia nhiệt bằng điện trở thông thường (truyền nhiệt từ ngoài vào trong), công nghệ cao tần kích thích các phân tử bên trong vật liệu tự ma sát và sinh nhiệt, giúp mối hàn đồng đều, bám dính tuyệt đối mà không làm biến dạng bề mặt bên ngoài của vỉ nhựa.



2. Ứng dụng thực tế trong sản xuất

Nhờ khả năng đóng gói chắc chắn và có tính thẩm mỹ cao, thiết bị này được ứng dụng rộng rãi trong nhiều dây chuyền sản xuất:

• Ngành y tế & dược phẩm: Đóng gói vỉ thuốc viên, ống tiêm, dụng cụ y tế tiêu hao vô trùng.
• Ngành điện tử & linh kiện: Bao bì bọc thẻ nhớ, USB, tai nghe, pin sạc, vi mạch cáp kết nối.
• Ngành hóa mỹ phẩm & gia dụng: Đóng gói bàn chải đánh răng, dao cạo râu, son môi, văn phòng phẩm (bút, kéo, ghim).
• Ngành đồ chơi & quà lưu niệm: Định hình vỉ bọc các mô hình nhựa, phụ kiện thời trang chống trầy xước.



3. Đặc điểm và lợi ích vượt trội của thiết bị

Đặc điểm kỹ thuật nổi bật

• Tần số sóng dao động ổn định (thường ở mức tiêu chuẩn quốc tế 27.12 MHz).
• Được tích hợp hệ thống chống đánh lửa nhạy bén (Spark Killer) để bảo vệ khuôn mẫu.
• Thiết kế khung bệ cơ khí vững chắc bằng thép chịu lực cường độ cao, chống rung lắc.

Lợi ích kinh tế và vận hành

• Năng suất vượt trội: Tốc độ chu kỳ ép cực nhanh, chu kỳ hàn chỉ mất từ 1 – 4 giây tùy độ dày màng nhựa.
• Chất lượng đồng nhất: Mối hàn vỉ mịn, sắc nét, không bị cháy xém hay rò rỉ khí bên trong, tăng tính thẩm mỹ cao cấp cho sản phẩm.
• Tiết kiệm điện năng: Thiết bị chỉ tiêu thụ điện năng lớn tại thời điểm phóng sóng cao tần, cắt giảm chi phí vận hành tối đa so với lò nhiệt truyền thống.
• Tối ưu hóa nhân lực: Giao diện điều khiển thông minh giúp cắt giảm thao tác thủ công, một nhân công có thể đứng nhiều trạm cấp phôi.

4. Phân loại máy ép vỉ nhựa cao tần phổ biến

Để đáp ứng đa dạng quy mô sản xuất từ xưởng nhỏ đến nhà máy tự động hóa hoàn toàn, máy được phân chia thành 3 dòng chính:

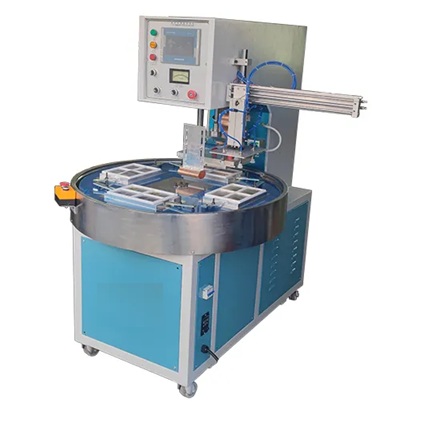

• Máy cao tần bàn quay (Rotary Type): Thiết kế dạng mâm xoay đa trạm (2, 3, 4 hoặc 6 trạm). Nhân công cấp phôi liên tục tại các trạm ngoài trong khi trạm chính đang ép sóng, tối ưu hóa thời gian chết và đẩy cao sản lượng.

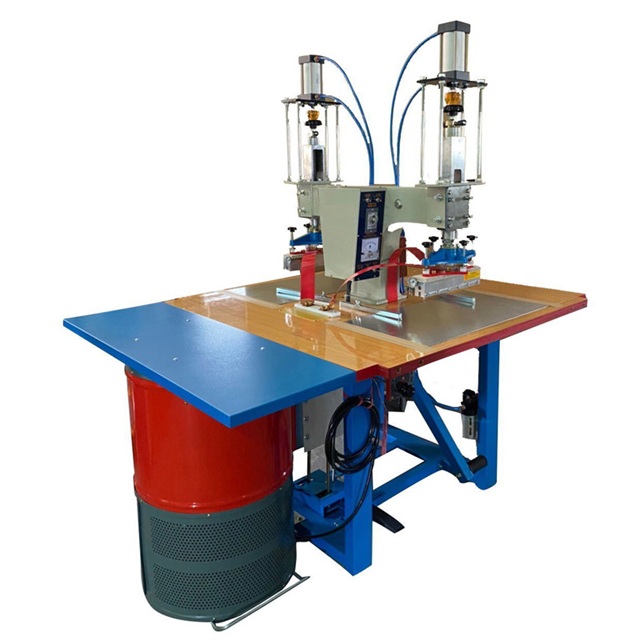

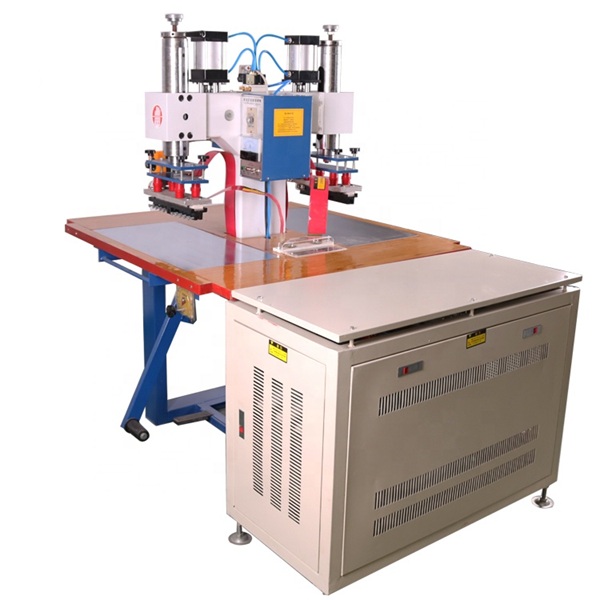

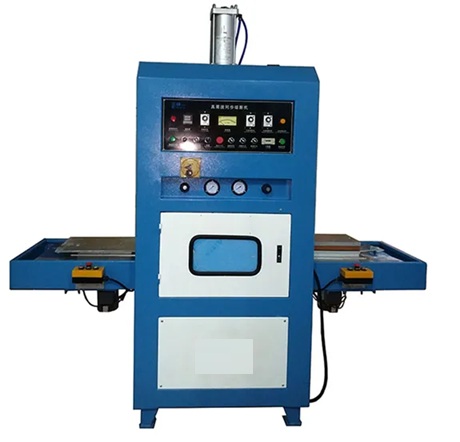

• Máy cao tần bàn trượt (Sliding Table Type): Gồm 2 bàn trượt trái - phải luân phiên luồn vào buồng ép. Thích hợp cho các sản phẩm kích thước lớn hoặc quy trình đóng gói cần thời gian sắp xếp phôi phức tạp.
• Dây chuyền ép vỉ cao tần tự động (Fully Automatic): Tự động hoàn toàn từ khâu cuộn màng nhựa, định hình vỉ, cấp sản phẩm, ép cao tần và cắt mép hoàn thiện.



5. Cấu tạo chi tiết và nguyên lý hoạt động

Cấu tạo hệ thống kỹ thuật

Một cấu trúc cơ bản của high frequency blister sealing machine tiêu chuẩn bao gồm các module cốt lõi sau:

1. Hệ thống phát sóng cao tần: Gồm bóng đèn điện tử chân không (Oscillation Tube), mạch cộng hưởng và biến áp nguồn cao thế.
2. Hệ thống ép lực (Cơ cấu khí nén/Thủy lực): Xylanh, van điều áp tạo lực ép cơ học ép chặt hai bề mặt vật liệu trong lúc phóng sóng.
3. Hệ thống khuôn mẫu (Mold/Die): Được gia công cơ khí chính xác bằng nhôm hợp kim hoặc đồng bọc teflon, định hình biên dạng đường hàn.
4. Tủ điều khiển trung tâm: Hệ thống PLC kết hợp màn hình cảm ứng HMI kiểm soát thời gian phóng sóng, thời gian giữ áp, và dòng điện cao tần.
5. Hệ thống an toàn: Bộ ngắt mạch khi quá dòng và linh kiện cảm biến chống đánh lửa điện tử (NL-5557).

Nguyên lý hoạt động kỹ thuật

Khi phôi nhựa được đưa vào vùng ép, hệ thống khí nén hạ khuôn trên xuống ép chặt phôi với lực ép định sẵn. Ngay sau đó, bộ phát sóng điện từ tần số cao được kích hoạt. Dưới tác động của trường điện từ cao tần, các phân tử phân cực bên trong nhựa (như PVC) dao động xoay chiều với vận tốc hàng triệu lần mỗi giây. Sự ma sát nội tại này sinh nhiệt tức thì tại điểm tiếp xúc, làm chảy mềm bề mặt nhựa. Khi ngắt sóng, lực ép cơ học tiếp tục giữ thêm một khoảng thời gian ngắn (thời gian làm nguội) giúp các chuỗi polyme liên kết chặt chẽ lại với nhau, hình thành mối hàn bao bì bền vững.

6. Các thông số kỹ thuật cơ bản cần lưu ý khi mua

Bộ phận kỹ thuật và thu mua cần đồng bộ các chỉ số dưới đây để lựa chọn cấu hình máy chính xác:

Thông số kỹ thuật	Mô tả chi tiết kỹ thuật
Công suất cao tần (Output Power)	Dao động từ 4KW, 5KW, 8KW đến 15KW. Quyết định diện tích và độ dày mối hàn tối đa có thể xử lý trong một chu kỳ.
Tần số làm việc (Frequency)	Thường là 27.12 MHz hoặc 40.68 MHz (Tần số chuẩn công nghiệp, hạn chế nhiễu sóng vô tuyến).
Nguồn điện cấp (Power Supply)	AC 380V - 3 Pha - 50Hz/60Hz để đảm bảo độ ổn định cho các dòng máy công nghiệp công suất lớn.
Kích thước thớt ép (Platen Size)	Diện tích vùng ép hữu dụng của máy, dùng để tính toán số lượng sản phẩm đóng được trên một khuôn ép.
Hành trình xylanh khí nén	Độ mở tối đa của khuôn ép, quyết định độ cao tối đa của vỉ nhựa sản phẩm có thể đưa vào.



7. Kinh nghiệm lựa chọn máy phù hợp cho doanh nghiệp

• Xác định rõ chủng loại màng nhựa: Sóng cao tần đạt hiệu quả cao nhất trên các loại nhựa có tính phân cực như PVC, PETG, GAG. Nếu sử dụng nhựa APET hoặc màng không phân cực, doanh nghiệp cần yêu cầu nhà cung cấp tích hợp thêm hệ thống gia nhiệt hỗ trợ hoặc chọn dòng tần số đặc biệt.
• Tính toán diện tích đường hàn tổng: Tổng diện tích các đường biên cần hàn sẽ tỷ lệ thuận với công suất KW của máy. Chọn máy thiếu công suất sẽ làm vỉ bị bong, chọn dư quá nhiều gây lãng phí năng lượng và chi phí đầu tư ban đầu.
• Chọn phương thức nạp liệu: Tùy thuộc vào tốc độ của công nhân đứng máy. Sản lượng lớn, sản phẩm nhỏ nên chọn dòng máy bàn quay tự động; sản phẩm lớn, số lượng vừa phải nên ưu tiên dòng máy bàn trượt trái phải.



8. Hướng dẫn vận hành – Bảo trì – Bảo dưỡng định kỳ

Lưu ý khi vận hành an toàn

• Tuyệt đối không để khuôn trên và khuôn dưới chạm trực tiếp vào nhau khi đang phóng sóng cao tần (gây chập điện, hỏng bóng đèn cao tần).
• Người vận hành phải mang đồ bảo hộ cách điện, không đeo trang sức kim loại (nhẫn, đồng hồ) khi đứng gần vùng phóng sóng.
• Cài đặt rơ-le chống đánh lửa ở mức nhạy phù hợp với độ dày của màng nhựa để bảo vệ khuôn ép không bị rỗ, thủng.

Quy trình bảo trì, bảo dưỡng thiết bị

• Hàng ngày: Vệ sinh sạch sẽ bụi bẩn, các mẩu nhựa thừa bám trên bề mặt khuôn và thớt máy. Kiểm tra bộ lọc khí nén và xả nước ngưng đọng.
• Hàng tuần: Kiểm tra hệ thống dây tiếp địa của máy (đây là yếu tố cực kỳ quan trọng để triệt tiêu nhiễu sóng và an toàn điện). Tra dầu mỡ vào các thanh dẫn hướng bàn trượt, trục xylanh.
• Hàng tháng: Mở thùng máy hút bụi bẩn bám trên linh kiện điện tử, đặc biệt là khu vực tụ điện và bóng đèn cao tần để đảm bảo hiệu suất tản nhiệt của hệ thống.



9. Câu hỏi thường gặp (FAQ) về thiết bị cao tần

1. Máy cao tần có ép được màng nhựa 100% APET không?

Bản chất nhựa APET khó đáp ứng với sóng cao tần tiêu chuẩn do hằng số điện môi thấp. Tuy nhiên, nếu lắp thêm bo mạch kỹ thuật gia nhiệt phụ trợ và khuôn chuyên dụng, máy vẫn có thể hàn ép vỉ APET đạt yêu cầu.

2. Sóng cao tần từ máy đóng gói có ảnh hưởng đến sức khỏe con người không?

Các dòng máy hiện đại đạt chuẩn luôn thiết kế hệ thống vách ngăn cách điện môi và nối đất triệt để. Tần số 27.12 MHz được kiểm soát trong buồng máy nên hoàn toàn an toàn cho công nhân vận hành nếu tuân thủ đúng khoảng cách an toàn kỹ thuật.

3. Tại sao khuôn ép hay bị đánh lửa (tia lửa điện) phá hủy khuôn?

Hiện tượng này xảy ra do vật liệu nhựa bị dính tạp chất, độ dày màng nhựa không đồng đều, áp lực khí nén quá yếu hoặc điều chỉnh dòng điện cao tần quá cao vượt ngưỡng chịu đựng.

4. Tuổi thọ của bóng đèn điện tử cao tần kéo dài bao lâu?

Tuổi thọ trung bình của các dòng bóng cao tần chất lượng cao dao động từ 3.000 đến 5.000 giờ làm việc thực tế, tùy thuộc vào độ ổn định của nguồn điện nhà xưởng và chế độ tản nhiệt của máy.

5. Có thể dùng một máy để ép nhiều loại vỉ khác nhau không?

Hoàn toàn được. Doanh nghiệp chỉ cần thiết kế và thay đổi hệ thống khuôn mẫu (khuôn nhôm/đồng) phù hợp với biên dạng của sản phẩm mới là có thể tái sử dụng máy linh hoạt.

10. Xu hướng phát triển và công nghệ mới

Ngành sản xuất toàn cầu đang dịch chuyển mạnh mẽ theo xu hướng xanh và thông minh. Do đó, dòng máy high frequency blister packing machine thế hệ mới hiện nay đang được tích hợp sâu công nghệ điều khiển Servo kỹ thuật số thay cho hệ thống khí nén truyền thống. Công nghệ này giúp kiểm soát vị trí ép chính xác đến từng micromet, kiểm soát áp lực ép theo thời gian thực một cách mượt mà.

Đồng thời, các hệ thống quản lý dữ liệu thông minh (IoT) tích hợp vào PLC cho phép chủ doanh nghiệp giám sát sản lượng, điện năng tiêu thụ và cảnh báo lỗi bảo trì từ xa qua điện thoại hoặc máy tính, tối ưu hóa triệt để chuỗi cung ứng sản xuất.



11. ABM Việt Nam – Nhà cung cấp máy ép vỉ cao tần chất lượng cao uy tín hàng đầu

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp công nghiệp tối ưu hiệu suất đóng gói, Công ty TNHH Công Nghệ ABM chính là đối tác chiến lược tin cậy hàng đầu tại thị trường Việt Nam.

ABM Việt Nam tự hào chuyên sâu cung cấp các dòng sản phẩm máy ép vỉ nhựa cao tần phân khúc chất lượng cao, tích hợp hệ thống tự động hóa hoàn toàn với tốc độ cao, đảm bảo vận hành bền bỉ và duy trì độ ổn định cơ khí tuyệt đối trong môi trường sản xuất liên tục 24/7.

Chúng tôi không chỉ bán thiết bị, ABM mang đến giải pháp toàn diện từ khâu khảo sát mẫu nhựa, thiết kế chế tạo khuôn ép chính xác bằng máy CNC kỹ thuật cao, đến dịch vụ chuyển giao công nghệ tận nhà xưởng và chế độ hậu mãi bảo hành dài hạn, phản hồi kỹ thuật thần tốc.
