Máy phun bi rèn làm bền bề mặt - Shot peening machine

Máy phun bi rèn bề mặt sản phẩm

Máy phun bi rèn làm bền bề mặt là thiết bị công nghệ cao cốt lõi trong quy trình xử lý cơ nhiệt, quyết định trực tiếp đến tuổi thọ mỏi (fatigue life) và độ bền cơ học của các chi tiết chịu tải trọng động cao. Đối với các kỹ sư cơ khí chế tạo, bộ phận thu mua công nghệ và các chủ doanh nghiệp trong ngành hàng không, ô tô, dầu khí, việc thấu hiểu cấu trúc kỹ thuật và nguyên lý gia cường của thiết bị này là chìa khóa để nâng tầm chất lượng sản phẩm đạt tiêu chuẩn quốc tế.

Bài viết này cung cấp phân tích chuyên sâu dưới góc độ kỹ thuật và kinh nghiệm ứng dụng dòng máy phun bi rèn gia cường công nghiệp.



1. Định nghĩa máy phun bi rèn làm bền bề mặt là gì?

Máy phun bi rèn làm bền bề mặt (tiếng Anh chuyên ngành gọi là shot peening machine) là dòng thiết bị đặc chủng sử dụng động năng cực lớn của luồng hạt bi thép dạng tròn (spherical shot) được bắn phá từ đầu phun cánh văng hoặc vòi phun khí nén cao áp dội trực tiếp lên bề mặt chi tiết kim loại.

Khác hoàn toàn với các dòng máy phun bi làm sạch thông thường (chỉ loại bỏ rỉ sét, tạp chất), quy trình này là một dạng máy rèn sản phẩm bằng phương pháp phun bi. Mỗi hạt bi tròn đóng vai trò như một chiếc búa rèn siêu nhỏ, tác động lực cơ học gây ra các vết biến dạng dẻo cục bộ, tạo ra một lớp ứng suất nén dư (compressive residual stress) cực mạnh trên bề mặt chi tiết. Lớp ứng suất này giúp ngăn chặn triệt để sự hình thành và lan truyền của các vết nứt vi mô, từ đó gia tăng độ bền mỏi cho phôi.



2. Ứng dụng thực tế trong cơ khí chính xác và chế tạo chịu tải

Hệ thống này được vận hành như một chiếc máy phun bi gia cường làm cứng bề mặt bắt buộc tại các phân xưởng sản xuất chi tiết chịu ứng suất uốn, xoắn liên tục:

• Ngành chế tạo ô tô và xe máy: Rèn gia cường hệ thống lò xo xupap, lò xo treo, thanh thanh xoắn, trục khuỷu (crankshaft), thanh truyền (connecting rod) và các bộ bánh răng hộp số tốc độ cao.
• Ngành hàng không và vũ trụ: Phun rèn làm bền bề mặt cánh quạt tuabin động cơ phản lực, kết cấu càng hạ cánh của máy bay nhằm chống lại hiện tượng mỏi do chu kỳ tải trọng động cao.
• Công nghiệp nặng và năng lượng: Vận hành hệ thống máy phun bi rèn sản phẩm cho các mũi khoan dầu khí, xích tải hạng nặng, các trục truyền động của tuabin gió.



3. Đặc điểm kỹ thuật và lợi ích cơ tính vượt trội

Đặc điểm cấu trúc cơ điện tử chính xác

• Hạt bi tròn tiêu chuẩn khắt khe: Máy bắt buộc sử dụng hạt bi thép tròn đạt tiêu chuẩn SAE AMS2431, độ tròn đồng đều tuyệt đối, không pha tạp hạt đa cạnh sắc nhọn để tránh tạo vết xước phản tác dụng.
• Cơ cấu điều khiển lưu lượng bi thông minh: Tích hợp van từ tính (MagnaValve) điều khiển dòng chảy hạt bi bằng thuật toán kỹ thuật số, đảm bảo lưu lượng phun ổn định 100% theo thời gian thực.

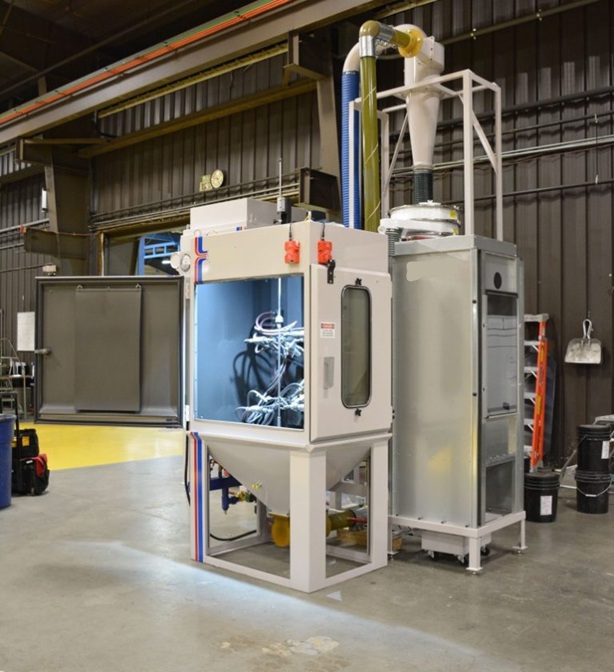

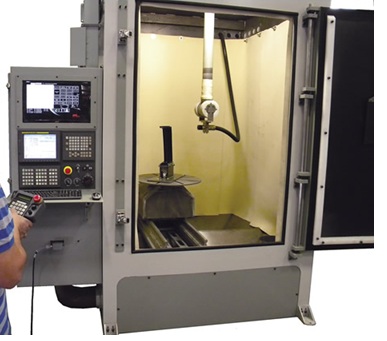

• Đồng bộ robot đa trục (Robotic Integration): Đầu phun khí nén thường được gắn trên cánh tay robot 6 trục để lập trình chính xác khoảng cách, góc phun (90 độ) và biên độ di chuyển theo các biên dạng hình học phức tạp.

Lợi ích cơ lý cốt lõi cho chi tiết

• Tăng tuổi thọ mỏi lên tới 1000%: Giúp chi tiết kim loại chịu được số chu kỳ làm việc lớn hơn gấp nhiều lần trước khi xảy ra hiện tượng phá hủy mỏi.
• Chống ăn mòn ứng suất (SCC): Lớp ứng suất nén dư bề mặt cô lập chi tiết khỏi các vết nứt do môi trường hóa chất, dung môi xâm thực.
• Ngăn ngừa hiện tượng mài mòn tiếp xúc (Galling/Freting): Làm tăng độ cứng bề mặt tế vi, giảm ma sát tối đa tại các vị trí khớp nối quay.

4. Cấu tạo và nguyên lý hoạt động hệ thống phun rèn gia cường

Cấu tạo chi tiết các module chức năng

Hệ thống shot peening machine tiêu chuẩn bao gồm các bộ phận kiểm soát thông số nghiêm ngặt:

[Hệ thống cấp khí nén áp lực cao] ──> [Vòi phun khí nén / Robot 6 trục]

                                              │

[Tủ điều khiển PLC / HMI] ──> [Van từ tính MagnaValve] ──> [Buồng rèn]

                                              │

[Sàng phân loại cỡ hạt (Screen)] <── [Bộ phân loại hạt vỡ (Classifier)]

1. Hệ thống đầu phun (Blasting Applicator): Đầu phun cánh văng tốc độ cao (cho sản lượng phôi lớn) hoặc vòi phun áp lực khí nén điều khiển bằng Robot (cho chi tiết độ chính xác cao).
2. Bộ phân loại hạt hình dáng (Spirator/Shape Classifier): Module tối quan trọng, liên tục sàng lọc để loại bỏ các hạt bi bị vỡ, bị biến dạng móp méo ra khỏi hệ thống, chỉ giữ lại hạt tròn hoàn hảo.
3. Hệ thống sàng phân cỡ hạt (Size Classifier): Sàng hai tầng kiểm soát đường kính hạt bi luôn nằm trong dải dung sai cho phép của quy trình kỹ thuật.

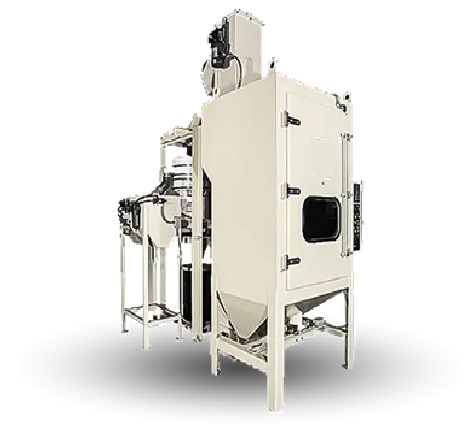

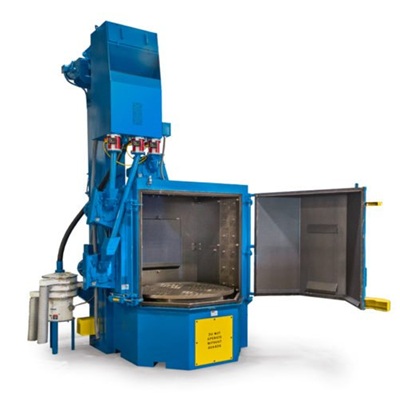

4. Bàn xoay / Đồ gá phôi đa trạm (Index Table): Giữ phôi cố định và xoay tròn đều đặn để luồng bi phủ kín bề mặt tiếp xúc.

Nguyên lý vận hành và kiểm soát thông số

Sản phẩm được lắp chặt trên đồ gá của bàn xoay trục -> Robot đưa vòi phun tiến vào vị trí thiết kế -> Hệ thống van từ tính mở, xả lượng bi tròn tiêu chuẩn vào dòng khí nén -> Luồng bi bắn phá với áp lực và vận tốc tính toán sẵn vào phôi, tạo ra các vết lõm vi mô đồng đều (gọi là độ bao phủ - Coverage) -> Các hạt bi rơi xuống đáy buồng được gàu tải đưa lên tháp phân loại để lọc bỏ hạt vỡ và bụi -> Để kiểm tra hiệu quả rèn, kỹ sư sử dụng Tấm thử Almen (Almen Strip) lắp song song với phôi để đo độ cong (Peening Intensity) sau khi phun.



5. Các thông số kỹ thuật cốt lõi cần lưu ý khi lựa chọn máy

Khi xây dựng bài toán đầu tư công nghệ cùng phòng Kỹ thuật thiết bị và bộ phận Thu mua, doanh nghiệp cần soi kỹ bảng thông số khắt khe sau:

Thông số kỹ thuật	Ý nghĩa đối với chất lượng lớp rèn gia cường
Độ bao phủ bề mặt (Coverage)	Tiêu chuẩn thường yêu cầu đạt từ 100% đến 200% để đảm bảo không bỏ sót điểm mù.
Cường độ phun rèn (Intensity)	Đo bằng độ cong tấm Almen (A, N, hoặc C), quyết định độ sâu của lớp ứng suất nén dư.
Hệ thống phân loại hạt vỡ	Bắt buộc phải có hệ thống phân loại dạng trống quay hoặc sàng rung hướng tâm liên tục.
Dung sai điều khiển dòng bi	Van MagnaValve phải kiểm soát lưu lượng bi với độ chính xác sai số ±1%.
Hệ thống điều khiển đồ gá	Khả năng lập trình đồng bộ tốc độ quay của bàn xoay và tốc độ di chuyển của vòi phun.
Phần mềm giám sát quy trình	Tích hợp hệ thống SCADA lưu trữ dữ liệu phun rèn (Data logging) phục vụ mục đích truy xuất nguồn gốc chất lượng (đặc biệt trong ngành hàng không).

6. Hướng dẫn vận hành, bảo trì và bảo dưỡng định kỳ

Do dòng máy này vận hành dựa trên các thông số cơ lý nghiêm ngặt, quy trình bảo dưỡng cần tuân thủ bảng kiểm tra nghiêm ngặt:

Lưu ý khi vận hành

• Kiểm chuẩn tấm thử Almen định kỳ: Trước mỗi ca làm việc, bắt buộc phải bắn thử tấm Almen để đo biểu đồ cường độ, đảm bảo hệ thống đầu phun hoạt động đúng dải áp lực.
• Giám sát chất lượng hạt bi: Thường xuyên lấy mẫu hạt bi trong bồn chứa để kiểm tra tỷ lệ hạt tròn bằng kính hiển vi bỏ túi. Hạt vỡ sắc cạnh vượt quá 10% sẽ làm hỏng bề mặt phôi.
• Cố định đồ gá chắc chắn: Đồ gá phôi phải triệt tiêu hoàn toàn độ rơ lắc để khoảng cách từ đầu vòi phun đến bề mặt phôi luôn là một hằng số cố định trong suốt hành trình robot.

Quy trình bảo dưỡng cơ khí chính xác

• Hằng ngày: Vệ sinh sạch sẽ buồng phun, kiểm tra đầu vòi phun xem có bị mòn rộng họng phun hay không (họng phun mòn sẽ làm giảm áp lực khí).
• Hằng tuần: Kiểm tra độ căng của các lưới sàng phân loại kích thước bi, loại bỏ phế phẩm cám thép tích tụ ở đáy bộ lọc.
• Hằng tháng: Kiểm tra độ chính xác hiển thị của đồng hồ đo lưu lượng khí nén và hiệu chuẩn lại van từ tính MagnaValve. Tra dầu mỡ chuyên dụng vào các trục khớp nối chuyển động của cánh tay robot kẹp đầu phun.



7. Xu hướng phát triển công nghệ phun bi rèn bền bề mặt

Ngành xử lý bề mặt kỹ thuật cao đang chứng kiến những bước đột phá mạnh mẽ:

• Phun rèn siêu âm (Ultrasonic Shot Peening - USP): Sử dụng sóng siêu âm cao tần kích hoạt các hạt bi gốm hoặc bi thép chuyển động tự do trong buồng khép kín, giúp tiết kiệm năng lượng, giảm tiếng ồn và tạo ra bề mặt siêu mịn.
• Hệ thống hiệu chỉnh thông số thông minh bằng AI: Máy tự động phân tích độ mòn của vòi phun và biên độ tấm Almen để tự động tối ưu hóa áp lực khí nén đầu vào, triệt tiêu hoàn toàn sai sót do con người.



8. Câu hỏi thường gặp (FAQ) về máy phun bi rèn làm bền bề mặt

1. Điểm khác biệt cốt lõi giữa máy phun bi làm sạch và máy phun bi rèn bền bề mặt là gì?

Trả lời: Máy làm sạch sử dụng hạt bi đa cạnh (Steel grit) nhằm mục đích cào xước, bóc tách lớp rỉ sét và tạo độ nhám bám sơn. Máy phun bi rèn bắt buộc sử dụng hạt bi tròn hoàn hảo (Steel shot/Ceramic shot) để ép nén bề mặt, mục đích là thay đổi cấu trúc ứng suất bên trong kim loại nhằm tăng độ bền mỏi, tuyệt đối không được làm xước hay tổn hại vật liệu.

2. Tại sao độ tròn của hạt bi lại quyết định thành bại của quy trình shot peening?

Trả lời: Nếu sử dụng hạt bi bị vỡ hoặc có cạnh sắc, lực tác động sẽ biến thành lực cắt gọt, tạo ra các vết khía vạch (micro-notches) sắc nhọn trên bề mặt. Dưới tác động của tải trọng động, các vết khía này sẽ biến thành điểm tập trung ứng suất, làm chi tiết bị nứt gãy nhanh hơn bình thường.

3. Tấm thử Almen (Almen Strip) hoạt động như thế nào trên máy?

Trả lời: Tấm Almen là một miếng thép lò xo tiêu chuẩn được gá vào một khối kim loại vững chắc và đưa vào buồng phun rèn. Khi hạt bi bắn vào một mặt của tấm Almen, lớp ứng suất nén dư sẽ làm tấm thép bị uốn cong vồng lên sau khi tháo ra khỏi gá. Kỹ sư dùng đồng hồ đo Almen (Almen gauge) đo độ cao cung cong này để xác định cường độ rèn của máy.

4. Máy có thể rèn gia cường cho các chi tiết bằng nhôm hoặc titan không?

Trả lời: Được. Tuy nhiên, đối với các kim loại màu có độ cứng thấp như nhôm hoặc titan, thay vì dùng bi thép nặng, máy sẽ cấu hình sử dụng Hạt bi gốm (Ceramic beads) hoặc Hạt bi thủy tinh (Glass beads) để kiểm soát lực tác động vừa đủ, tránh làm biến dạng cơ học quá mức kết cấu chi tiết.

5. Làm thế nào để biết bề mặt chi tiết đã đạt độ bao phủ (Coverage) 100%?

Trả lời: Kỹ sư thường sử dụng phương pháp nhuộm huỳnh quang. Trước khi phun rèn, chi tiết được sơn một lớp chất lỏng huỳnh quang đặc biệt. Sau khi qua máy phun, chi tiết được đưa vào phòng tối dưới ánh đèn cực tím (UV). Những vị trí nào nhãn màu huỳnh quang bị xóa sạch hoàn toàn chứng tỏ đã đạt độ bao phủ 100%.

ABM Việt Nam – Nhà cung cấp giải pháp máy phun bi rèn làm bền bề mặt chính xác cao, uy tín hàng đầu

Để đưa các sản phẩm cơ khí chế tạo của doanh nghiệp bạn thâm nhập vào các chuỗi cung ứng toàn cầu khắt khe như ô tô, hàng không, việc sở hữu một quy trình rèn bề mặt đạt chuẩn là điều tiên quyết. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị tiên phong chuyên sâu cung cấp các giải pháp máy phun bi rèn bền bề mặt chất lượng cao hàng đầu tại Việt Nam.

Hệ thống thiết bị do ABM Việt Nam cung ứng định hình các tiêu chuẩn công nghệ vượt trội:

• Chất lượng cao đạt chuẩn quốc tế: Thiết bị tích hợp đồng bộ các module kiểm soát dòng bi, tháp phân loại hạt vỡ thông minh hàng đầu và hệ điều hành điều khiển cao cấp, đáp ứng hoàn hảo các tiêu chuẩn kỹ thuật khắt khe như SAE, AMS, công nghiệp quốc phòng.
• Giải pháp tự động hóa thông minh: Dòng máy shot peening machine của chúng tôi tích hợp mượt mà với cánh tay robot đa trục hoặc hệ bàn quay CNC lập trình tự động, giúp xử lý chính xác các chi tiết thon dài, bánh răng biên dạng phức tạp với độ ổn định tuyệt đối.
• Công nghệ rèn gia cường tốc độ cao và ổn định: Tối ưu hóa hệ thống vòi phun khí nén cao áp chịu mài mòn vượt trội, duy trì áp lực và mật độ bắn phá đồng đều liên tục 3 ca vận hành, giảm phế phẩm xuống mức tiệm cận 0%.
• Hỗ trợ kỹ thuật chuyên sâu trọn đời: ABM Việt Nam không chỉ bàn giao máy mà còn hỗ trợ doanh nghiệp thiết lập quy trình calib tấm Almen, tính toán lập biểu đồ cường độ phun rèn, tư vấn cấp hạt bi chuẩn xác và dịch vụ bảo trì định kỳ thần tốc bởi đội ngũ kỹ sư cơ điện tử giàu kinh nghiệm.

Để đội ngũ kỹ sư chuyên sâu của ABM Việt Nam có thể tính toán chính xác phương án đầu phun (cánh văng hay khí nén robot) và hệ thống phân loại hạt tối ưu nhất cho bạn, vui lòng cho biết thêm:

1. Chi tiết cơ khí cần rèn làm bền của bạn cụ thể là gì (ví dụ: lò xo xupap, trục khuỷu ô tô, bánh răng hộp số, hay chi tiết tuabin)?
2. Vật liệu chế tạo chi tiết là loại thép hợp kim nào, hoặc là nhôm, titan và độ cứng hiện tại của bề mặt phôi?
3. Tiêu chuẩn kỹ thuật hoặc cường độ rèn (Intensity) yêu cầu trên bản vẽ thiết kế của bạn là bao nhiêu?
