Máy Đếm Viên Vào Chai Lọ Hộp Hũ Bình Tự Động Đa Năng

Trong dây chuyền sản xuất dược phẩm, thực phẩm chức năng và kẹo dinh dưỡng, công đoạn định lượng viên đóng một vai trò vô cùng quan trọng. Đối với các đơn vị sở hữu danh mục sản phẩm đa dạng, việc đóng gói không chỉ giới hạn ở các dòng chai lọ truyền thống mà còn mở rộng ra các loại hộp vuông, hũ nhựa miệng rộng hay bình chứa dung tích lớn. Để tối ưu hóa chi phí đầu tư và đồng bộ quy trình sản xuất, việc ứng dụng máy đếm viên vào chai, lọ, hộp, hũ, bình tự động là giải pháp công nghệ toàn diện hàng đầu, giúp doanh nghiệp định lượng chính xác 100% số viên và linh hoạt thay đổi phom dáng bao bì nhanh chóng.

1. Định nghĩa hệ thống máy đếm và đóng viên tự động là gì?

Máy đếm viên vào chai, lọ, hộp, hũ, bình tự động (hay còn gọi là máy đếm và đóng viên vào chai, lọ, hộp hũ, bình tự động) là hệ thống thiết bị cơ điện tử khép kín hiện đại. Máy chịu trách nhiệm tự động hóa hoàn toàn các công đoạn từ phân dòng các loại viên dạng rắn (viên nén, viên nang cứng, viên nang mềm, viên hoàn, viên kẹo dẻo), đếm chính xác số lượng theo lập trình và xả trực tiếp vào miệng bao bì đang đợi sẵn trên băng tải.

Hệ thống cao cấp này được biết đến trong bộ tiêu chuẩn kỹ thuật quốc tế là automatic tablet counting machine into bottle, box, jar, container.

2. Cấu tạo và các module chức năng cốt lõi

Một hệ thống automatic tablet counting machine into bottle, box, jar, container hoàn chỉnh bao gồm các bộ phận kỹ thuật phối hợp đồng bộ:

• Phễu cấp liệu trung tâm và bộ sàng lọc bụi: Nơi chứa phôi viên thuốc số lượng lớn, tích hợp lưới sàng rung để loại bỏ các mạt cặn hoặc bụi thuốc mịn trước khi đưa viên vào mâm đếm.
• Hệ thống rãnh rung phân làn đa tầng: Sử dụng lực rung điện từ để dàn đều các viên thuốc, đưa chúng tách rời khỏi nhau và xếp thành từng hàng đơn lẻ chạy dọc theo các kênh dốc.
• Đầu dò cảm biến quang học hồng ngoại (Counting Heads): Khối mắt thần quét xung tốc độ cao, chịu trách nhiệm ghi nhận số lượng viên rơi qua vòi chiết và phân tích kích thước viên để phát hiện mảnh mẻ.
• Cụm xi lanh chặn dòng siêu tốc: Hệ thống lá chặn điều khiển cơ điện tử đóng mở chính xác để ngăn dòng viên ngay khi chạm mức đếm cài đặt, không để xảy ra hiện tượng rơi thừa viên vào chai.
• Băng tải định vị bao bì đa năng: Hệ thống băng tải xích nhựa có thể điều chỉnh độ rộng thành hướng dẫn, kết hợp các vấu chặn sensor để kẹp giữ cố định miệng chai, lọ, hộp, hũ hoặc bình ngay dưới tâm vòi xả liệu.

3. Các công nghệ định lượng tiên tiến trong máy đếm và đóng viên

Tùy thuộc vào yêu cầu về năng suất và đặc tính sản phẩm, hệ thống được cấu hình theo hai nguyên lý đếm cốt lõi:

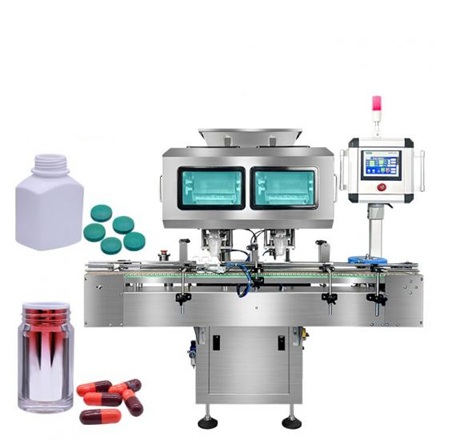

Công nghệ đếm viên dạng kênh rung độc lập (Channel Counting)

• Cấu trúc: Máy được thiết kế theo số lượng kênh dẫn hướng như dòng 8 kênh, 16 kênh, 24 kênh hoặc 32 kênh đếm.
• Đặc điểm: Tốc độ chiết cực nhanh, hoạt động bền bỉ, dễ dàng tăng công suất nhà máy bằng cách ghép thêm module kênh rung, phù hợp với hầu hết các nhà máy dược phẩm chuẩn GMP.

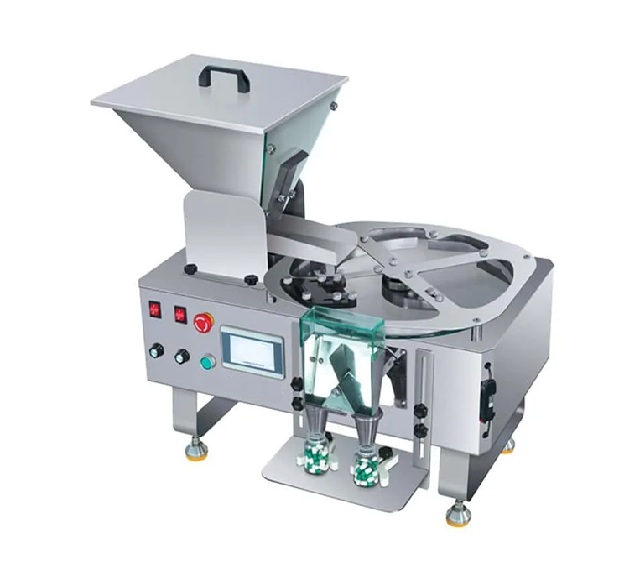

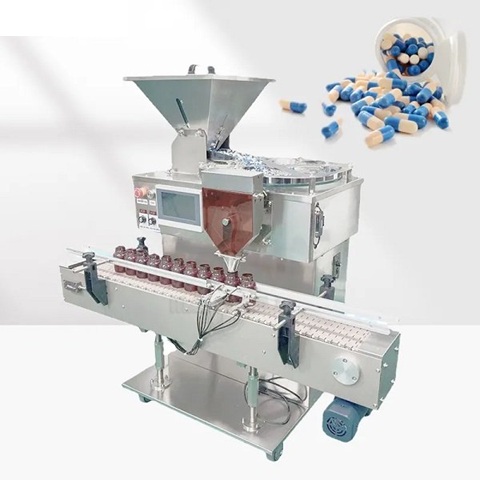

Công nghệ đếm viên dạng đĩa quay định hình (Rotary Disc Counting)

• Cấu trúc: Sử dụng các đĩa xoay có đục sẵn các lỗ cơ khí vừa khít với kích thước viên thuốc tiêu chuẩn.
• Đặc điểm: Thích hợp cho các cơ sở sản xuất có dải sản phẩm cố định, kết cấu máy nhỏ gọn, vận hành đơn giản và chi phí đầu tư tối ưu.

4. Đặc điểm kỹ thuật và nguyên lý hoạt động

Đặc điểm kỹ thuật vượt trội

• Khả năng tương thích bao bì vô hạn: Đầu vòi xả liệu có thể thay đổi biên dạng cấu trúc hoặc độ cao nâng hạ bằng kỹ thuật số, giúp máy ôm khít từ các lọ thuốc nhỏ cổ hẹp cho đến các hộp vuông, hũ nhựa miệng rộng hay bình chứa lớn.
• Vật liệu đạt tiêu chuẩn FDA/GMP: Toàn bộ phần thân máy, phễu chứa và máng rung tiếp xúc trực tiếp với viên thuốc đều được chế tạo từ Inox 316L hoặc nhựa cao cấp chống bám dính, bề mặt đánh bóng gương không góc chết, dễ súc rửa khử trùng.
• Thuật toán bù bụi thông minh: Mắt cảm biến hồng ngoại được trang bị công nghệ tự động hiệu chuẩn cường độ tia. Khi bụi thuốc bám vào, hệ thống tự động tăng công suất phát tia để duy trì độ nhạy đếm chính xác liên tục mà không cần dừng máy giữa ca làm việc.

Nguyên lý hoạt động

Viên thuốc từ phễu tổng rơi xuống các tầng mâm rung và được tách thành những hàng đơn lẻ chạy qua đầu đếm. Khi viên thuốc rơi tự do qua mắt thần, chùm tia hồng ngoại bị cắt ngang sẽ kích hoạt một xung tín hiệu truyền về bộ lập trình điều khiển trung tâm PLC. Máy tính cộng dồn số xung và khi đạt đủ số lượng viên yêu cầu cho một chai (ví dụ: 30 viên hoặc 100 viên), xi lanh khí nén sẽ đóng lá chặn dòng lại, đồng thời mở van xả ở đáy phễu để toàn bộ số viên rơi thẳng vào lòng chai, lọ hoặc hộp hũ đang chờ sẵn trên băng tải.

5. Ứng dụng thực tế trong sản xuất

Máy đếm và đóng viên vào chai, lọ, hộp hũ, bình tự động là thiết bị công nghệ chiến lược trong các ngành:

• Ngành dược phẩm tân dược: Đóng lọ các loại viên nén tròn, viên nén thuôn dài, viên nang cứng (Capsule), viên nang mềm (Softgel).
• Ngành sản xuất thực phẩm chức năng và đông y: Đóng hũ/bình các viên vitamin tổng hợp, kẹo dẻo gummies, viên hoàn thuốc bắc, viên tễ nghệ mật ong.
• Ngành công nghiệp thực phẩm: Đếm và đóng hộp các loại kẹo ngậm, kẹo cao su, viên sô-cô-la, hạt hướng dương.
• Hệ thống phụ trợ công nghiệp: Đếm định lượng hạt nhựa, linh kiện điện tử nhỏ, khuy áo hoặc hạt giống nông nghiệp đóng túi, đóng bao hộp.

6. Lợi ích khi sử dụng hệ thống tự động cao cấp

• Triệt tiêu hoàn toàn sai số: Độ chính xác đạt tuyệt đối, hệ thống tự động nhận diện và gạt bỏ các bao bì chứa viên mẻ hoặc sai số lượng sang làn phế phẩm, bảo vệ uy tín thương hiệu của doanh nghiệp.
• Linh hoạt chuyển đổi mã hàng cấp tốc: Thay đổi cài đặt số viên đếm và kích thước bao bì trực tiếp trên màn hình cảm ứng HMI thông minh mà không cần phải thay đổi các linh kiện phần cứng cơ khí rườm rà.
• Tối ưu hóa năng suất nhà máy: Thay thế hoàn toàn quy trình đếm tay thủ công lạc hậu, đạt công suất ấn tượng từ 20 đến hơn 100 bao bì/phút tùy thuộc vào số lượng vòi chiết cấu hình.
• Vệ sinh môi trường xưởng sạch sẽ: Tích hợp hệ thống đường ống hút bụi áp suất âm chuyên dụng giúp hút sạch bụi thuốc mịn ngay tại mâm rung, ngăn ngừa bụi phát tán ngoài không khí, bảo vệ sức khỏe công nhân.

7. Các thông số kỹ thuật cơ bản cần lưu ý khi nghiệm thu

Khi bộ phận Kỹ thuật và Thu mua tiến hành thẩm định thiết bị, cần đặc biệt lưu tâm:

1. Dải kích thước viên đáp ứng: Máy có thể đếm được các viên từ kích thước siêu nhỏ (3mm) cho đến các viên lớn (20mm) hay không.
2. Kích thước bao bì tương thích: Giới hạn chiều cao và đường kính của chai, lọ, hộp, hũ, bình mà hệ thống kẹp băng tải có thể xử lý mượt mà.
3. Số kênh đếm cấu hình: Máy thiết kế dạng 8 kênh, 12 kênh, 16 kênh hoặc 24 kênh tùy thuộc vào yêu cầu sản lượng của nhà xưởng.
4. Sai số đếm cho phép: Tỷ lệ chính xác tiêu chuẩn bắt buộc phải đạt mức ~100%.

8. Hướng dẫn cách lựa chọn máy phù hợp cho doanh nghiệp

• Căn cứ vào đặc tính bề mặt viên: Nếu nhà máy đóng gói dòng viên nang mềm (Softgel) dễ bám dính hoặc kẹo dẻo nhiều đường, doanh nghiệp nên ưu tiên chọn mâm rung có thiết kế bề mặt vân nhám dập nổi (Dimpled) để viên không bị dính đứng, đảm bảo dòng chảy liệu mượt mà.
• Đồng bộ với dây chuyền hạ nguồn: Tốc độ của máy đếm viên cần được tính toán đồng bộ tuyệt đối với máy cấp chai rỗng phía trước và cụm máy chèn bông, máy xoáy nắp, máy dán màng nhôm cao tần, máy dán nhãn mác phía sau để tạo thành một hệ thống khép kín liên tục.
• Thiết kế tháo lắp nhanh phục vụ vệ sinh: Nên chọn các dòng máy đạt tiêu chuẩn tháo lắp không cần dụng cụ (Tool-less design), giúp công nhân dễ dàng tháo rời cụm phễu và máng dẫn hướng ra xịt rửa, hấp tiệt trùng khi nhà máy thay đổi mẻ thuốc, ngăn chặn nhiễm khuẩn chéo.

9. Lưu ý khi vận hành, bảo trì và bảo dưỡng hệ thống

• Vệ sinh hệ thống mắt thần định kỳ: Mặc dù máy có thuật toán bù bụi, kỹ thuật viên vẫn cần dùng khăn mềm sạch ẩm lau nhẹ nhàng lớp kính bảo vệ mắt cảm biến hồng ngoại sau mỗi ca làm việc để duy trì độ nhạy xung tốt nhất.
• Kiểm soát chất lượng khí nén đầu vào: Hệ thống xi lanh cơ khí chặn dòng hoạt động liên tục ở tần suất siêu cao. Nguồn khí nén cấp vào phải đảm bảo khô ráo, không lẫn hơi nước (áp suất ổn định 0.6 MPa) để tránh làm rỉ sét van điện từ.
• Hiệu chuẩn cảm biến chặn chai trên băng tải: Định kỳ kiểm tra vị trí của các mắt cảm biến kẹp chai để bảo đảm vòi xả liệu luôn chui đúng vào tâm miệng hũ, hộp, bình, không để xảy ra hiện tượng viên thuốc bắn ra ngoài.

10. Xu hướng phát triển và công nghệ mới

• Hệ thống đếm viên bằng công nghệ Camera Matrix 3D: Chụp ảnh cắt lớp bề mặt viên ở tốc độ cực cao, tự động phân tích độ dày, màu sắc và biên dạng hình học để gạt bỏ ngay các viên thuốc bị nứt, mẻ, lỗi màu trước khi rơi vào lọ.
• Công nghệ cân kiểm tra trọng lượng phản hồi kép: Tích hợp máy cân kiểm tra tịnh (In-line Checkweigher) ở hạ nguồn băng tải, liên tục đối chiếu khối lượng tổng của hộp hũ với số lượng viên đã đếm để phát hiện và gạt bỏ sản phẩm lỗi một cách tự động.
• Đồng bộ số hóa theo tiêu chuẩn FDA 21 CFR Part 11: Hệ thống lưu trữ dữ liệu thông tin lô sản xuất, lịch sử vận hành của máy trên bộ nhớ đám mây mã hóa, phục vụ công tác kiểm toán chất lượng và truy xuất nguồn gốc sản phẩm ngành dược.

11. Các câu hỏi thường gặp (FAQ) về máy đếm đóng viên

Câu 1: Máy có thể đếm và đóng viên vào túi nilon hoặc bao bì dạng màng mỏng được không?

Trả lời: Khối máy đếm trung tâm hoàn toàn có thể đếm được. Tuy nhiên, ở hạ nguồn hệ thống, bạn cần thay thế băng tải xích chặn chai bằng module máy đóng gói đứng (VFFS) để gá mở túi màng, hứng viên thuốc từ vòi xả rồi tiến hành dán hàn nhiệt miệng túi tự động.

Câu 2: Tại sao máy đếm viên đôi khi bị đếm thiếu số viên trong lọ?

Trả lời: Hiện tượng này thường do hai nguyên nhân: một là biên độ rung của mâm quá lớn khiến các viên thuốc bị nhảy chồng lên nhau đi qua mắt thần cùng một lúc, hai là mắt cảm biến hồng ngoại bị bám bụi thuốc quá dày mà chưa được lau chùi. Bạn cần giảm biên độ rung hoặc vệ sinh lại mắt thần.

Câu 3: Làm thế nào để đổi cấu hình máy khi chuyển từ hũ tròn nhỏ sang bình vuông lớn?

Trả lời: Bạn không cần thay đổi linh kiện cơ khí phần cứng. Chỉ cần điều chỉnh nới rộng hai thanh hướng dẫn của băng tải xích cho vừa kích thước bình vuông, tăng chiều cao đầu vòi xả thông qua trục vít nâng hạ tự động và cài đặt số viên mới trên màn hình HMI.

Câu 4: Viên thuốc đông y dạng viên hoàn tròn, dính mật ong có đếm bằng máy này được không?

Trả lời: Đếm được. Với dòng viên hoàn dính mật ong, ABM Việt Nam sẽ cấu hình hệ thống mâm rung có góc dốc lớn kết hợp phủ một lớp chống dính chuyên dụng đạt tiêu chuẩn thực phẩm, giúp các viên hoàn trượt mượt mà đơn lẻ, không bị bết dính cụm khi đi qua đầu đếm.

Câu 5: Hệ thống có thể đếm phối hợp nhiều loại viên thuốc khác nhau vào cùng một hộp không?

Trả lời: Được. Để thực hiện quy trình này (ví dụ: đóng gói các hộp thuốc bổ chứa cả viên nén, viên nang cứng và viên nang mềm), doanh nghiệp cần đầu tư hệ thống máy đếm nhiều đầu (Multi-head counting line). Mỗi đầu máy sẽ chịu trách nhiệm đếm một loại viên riêng biệt và xả tuần tiến vào cùng một hộp khi di chuyển trên băng tải.
