Máy chiết rót nóng

Máy chiết rót nóng

Trong ngành công nghiệp chế biến thực phẩm và đồ uống, việc kéo dài thời hạn bảo quản (Shelf-life) của sản phẩm mà không cần sử dụng đến chất bảo quản hóa học là một trong những mục tiêu hàng đầu. Để giải quyết bài toán này, công nghệ chiết nạp định lượng ở nhiệt độ cao đóng vai trò như một giải pháp cứu cánh. Trung tâm của dây chuyền công nghệ này chính là hệ thống máy chiết rót nóng (hay còn gọi là hot filling machine).

Bài viết này sẽ phân tích chuyên sâu dưới góc nhìn kỹ thuật, giúp các kỹ sư cơ điện, bộ phận thu mua và chủ doanh nghiệp hiểu rõ cấu tạo, nguyên lý vận hành để lựa chọn được giải pháp công nghệ tối ưu nhất.



1. Máy chiết rót nóng là gì?

Máy chiết rót nóng là dòng thiết bị định lượng chất lỏng chuyên dụng, được thiết kế để vận hành liên tục với các sản phẩm được gia nhiệt ở nhiệt độ cao (thường dao động từ 85°C đến 92°C) trong suốt quá trình chiết vào bao bì.

Khác với công nghệ chiết rót vô trùng (Aseptic Filling) đòi hỏi môi trường phòng sạch cực kỳ đắt đỏ, công nghệ chiết rót nóng sử dụng chính nhiệt độ cao của bản thân sản phẩm để tiêu diệt các vi sinh vật, nấm men, nấm mốc có hại bám trên bề mặt bên trong của chai và nắp, hoàn thành quá trình tiệt trùng ngay trong khi đóng gói.



2. Ứng dụng thực tế trong sản xuất của máy chiết rót nóng

Thiết bị này được ứng dụng rộng rãi và là mắt xích không thể thay thế trong hai ngành lớn:

• Máy chiết rót nóng cho đồ uống, nước giải khát, nước trái cây: Chuyên dùng để đóng gói nước ép hoa quả tự nhiên, trà xanh đóng chai, nước thảo mộc, các loại sữa hạt, nước tăng lực và các dòng đồ uống có độ pH tự nhiên < 4.5.
• Máy chiết rót nóng cho thực phẩm: Ứng dụng trong dây chuyền đóng gói các loại gia vị lỏng sệt như nước tương, nước mắm cao cấp, tương ớt, tương cà, các loại sốt cô đặc, mật ong hoặc dầu thực vật cần chiết ở nhiệt độ cao để giảm độ nhớt.



3. Đặc điểm kỹ thuật nổi bật của máy chiết rót nóng

• Hệ thống tuần hoàn sản phẩm liên tục (Product Recirculation System): Đây là đặc điểm kỹ thuật quan trọng nhất. Nếu nhiệt độ sản phẩm tại vòi chiết giảm xuống dưới mức quy định (ví dụ < 85°C) do máy tạm dừng, hệ thống van ba ngả sẽ tự động kích hoạt để đẩy ngược sản phẩm về bồn gia nhiệt trung tâm, ngăn chặn việc chiết sản phẩm không đủ nhiệt độ làm hỏng mẻ hàng.
• Vật liệu chịu nhiệt cao cấp: Toàn bộ khung máy, bồn chứa và vòi chiết được chế tạo từ thép không gỉ inox 316L vi sinh, kết hợp với hệ thống gioăng phớt chịu nhiệt Teflon (PTFE) giúp máy vận hành bền bỉ ở nhiệt độ cận sôi mà không bị biến dạng hay rò rỉ.
• Kết cấu vòi chiết chống tạo bọt: Thiết kế vòi chiết lặn sâu hoặc vòi phun hướng thành chai giúp dòng chảy êm, hạn chế tối đa việc sinh bọt khí ở nhiệt độ cao.



4. Lợi ích vượt trội khi đưa vào dây chuyền sản xuất

• Kéo dài thời gian bảo quản tự nhiên: Sản phẩm sau khi chiết rót nóng và đóng nắp có thể bảo quản ở nhiệt độ thường từ 6 đến 12 tháng mà không cần chất bảo quản, giữ trọn vẹn hương vị tự nhiên.
• Tối ưu hóa chi phí đầu tư ban đầu: So với dây chuyền chiết vô trùng Aseptic có giá thành cực kỳ đắt đỏ và vận hành phức tạp, công nghệ chiết rót nóng có mức đầu tư hợp lý hơn rất nhiều, phù hợp với quy mô doanh nghiệp Việt Nam.
• Năng suất cao và vận hành ổn định: Quy trình chiết rót tự động khép kín giúp đẩy nhanh tốc độ đóng gói, đảm bảo tính đồng đều về thể tích trên mọi sản phẩm.

5. Phân loại máy chiết rót nóng hiện nay

Dựa trên cơ chế cơ khí và công suất nhà máy, thiết bị được phân chia thành các dòng chính:

Theo kết cấu cơ khí hệ thống

• Máy chiết rót dạng thẳng (Inline Filling Machine): Các vòi chiết được bố trí thẳng hàng, chai di chuyển theo hàng ngang trên băng tải. Phù hợp cho năng suất vừa và nhỏ, dễ dàng thay đổi kích thước chai.

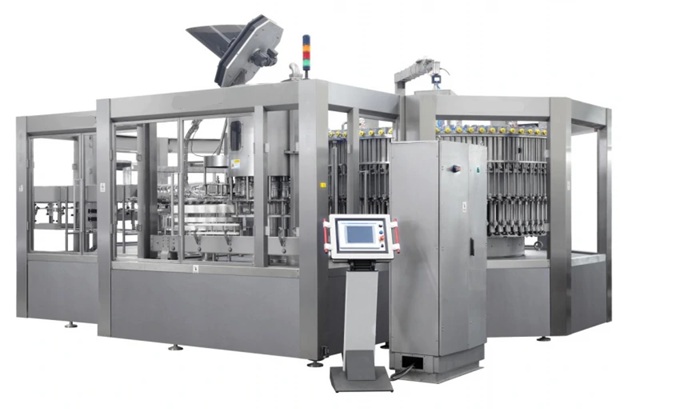

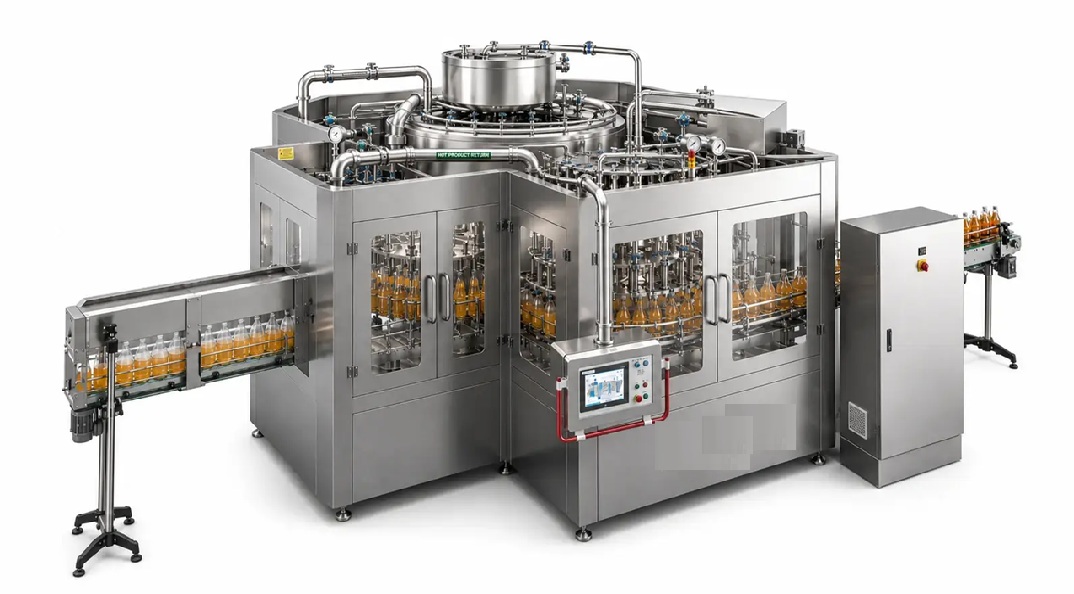

• Máy chiết rót mâm xoay (Rotary Filling Machine): Thường tích hợp khối liên hoàn 3 trong 1 (Rửa chai - Chiết rót - Đóng nắp) trên các mâm xoay đồng trục. Dòng máy này cho tốc độ cực cao, vận hành mượt mà, chuyên dụng cho các nhà máy nước giải khát quy mô lớn.

Theo nguyên lý định lượng

• Chiết rót định lượng bằng trọng lực/Áp suất âm nhẹ: Chất lỏng tự chảy vào chai dựa trên chênh lệch độ cao, phần khí thừa được hút ngược lại.
• Chiết rót định lượng bằng bơm Piston Servo: Sử dụng động cơ Servo điều khiển xylanh piston chịu nhiệt để đẩy sản phẩm sệt (như tương ớt, nước sốt) vào chai với độ chính xác tuyệt đối.



6. Cấu tạo chi tiết của máy chiết rót nóng

Một hệ thống máy chiết rót nhiệt độ cao tiêu chuẩn bao gồm các module kỹ thuật cốt lõi:

[Bồn chứa gia nhiệt CIP] ---> [Van tuần hoàn 3 ngả] ---> [Cụm định lượng & Vòi chiết chịu nhiệt] ---> [Băng tải lật chai tiệt trùng nắp]

• Bồn chứa nguyên liệu cách nhiệt (Jacketed Hopper): Có lớp vỏ áo chứa nước nóng hoặc hơi nước để duy trì nhiệt độ sản phẩm ổn định, đi kèm cánh khuấy đối lưu liên tục.
• Hệ thống van tuần hoàn: Điều khiển bằng khí nén, tự động đảo hướng dòng chảy của sản phẩm khi nhiệt độ tụt sâu.

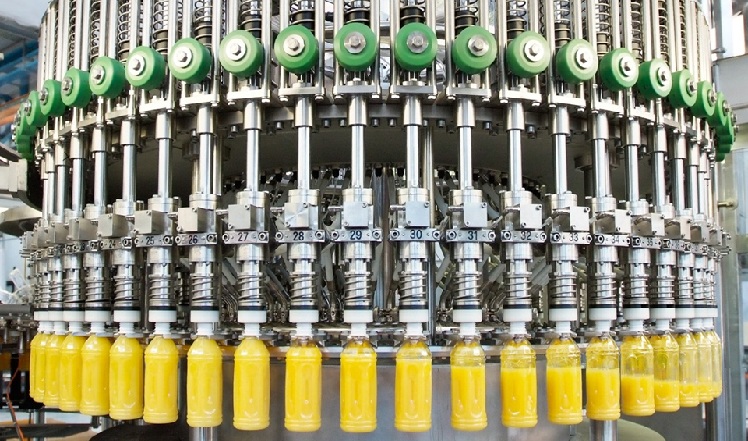

• Cụm vòi chiết chịu nhiệt: Tích hợp cảm biến nhiệt độ (PT100) ngay tại đầu vòi để giám sát thời gian thực.
• Module tiệt trùng nắp và lật chai (Bottle Tilter): Sau khi siết nắp, chai thành phẩm sẽ qua cơ cấu lật nghiêng góc 90° hoặc 180° để chất lỏng nóng bên trong tiếp xúc trực tiếp, tiêu diệt vi khuẩn bám ở mặt trong của nắp chai.



7. Nguyên lý hoạt động và quy trình vận hành

1. Gia nhiệt và cấp liệu: Sản phẩm được tiệt trùng qua hệ thống UHT và dẫn vào bồn chứa của máy chiết, duy trì ổn định ở mức 85°C - 92°C.
2. Chiết định lượng: Chai rỗng (thường là chai thủy tinh hoặc chai nhựa PET chịu nhiệt) được băng tải đưa vào. Vòi chiết hạ xuống mở van, chất lỏng nóng được nạp đầy đến vạch quy định.
3. Đóng nắp tức thời: Chai ngay lập tức được chuyển sang trạm siết nắp để đóng kín, ngăn chặn không khí bên ngoài lọt vào.
4. Lật chai và làm nguội: Chai được lật nghiêng để tiệt trùng nắp trong khoảng 15-30 giây, sau đó đi qua đường hầm phun nước lạnh (Cooling Tunnel) để hạ nhiệt độ xuống dưới 38°C một cách nhanh chóng, tránh việc sản phẩm bị om nhiệt làm biến đổi màu sắc và hương vị.



6. Lưu ý quan trọng về bao bì khi chiết rót nóng

Do sản phẩm được chiết ở nhiệt độ cao, doanh nghiệp không thể sử dụng các loại chai nhựa thông thường:

• Chai nhựa PET chịu nhiệt (Hot-set PET): Phải sử dụng dòng chai PET được sản xuất bằng công nghệ thổi đặc biệt, có các đường gân chịu lực trên thân chai để không bị méo mó, co móp khi tiếp xúc với nhiệt độ 90°C và không bị biến dạng do áp suất âm sinh ra khi sản phẩm nguội đi.
• Chai thủy tinh / Lon nhôm: Là vật liệu lý tưởng nhất cho công nghệ này vì khả năng chịu nhiệt và áp suất tuyệt vời, tuy nhiên cần lưu ý kiểm soát sốc nhiệt khi phun nước làm nguội để tránh nứt vỡ thủy tinh.



9. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi thẩm định bảng thông số kỹ thuật (Datasheet) từ nhà sản xuất, kỹ sư cơ điện cần lưu ý:

Thông số kỹ thuật	Yêu cầu tiêu chuẩn công nghiệp
Nhiệt độ chiết rót tối đa	Phải đáp ứng dải nhiệt độ liên tục từ 85°C – 95°C.
Độ chính xác nhiệt độ	Sai số kiểm soát nhiệt độ tại vòi chiết ≤ ± 0.5°C.
Sai số định lượng thể tích	Tiêu chuẩn nghiêm ngặt ≤ ± 0.5%.
Tốc độ dây chuyền (Capacity)	Số chai/phút (Xác định dựa trên sản lượng mục tiêu của nhà máy).
Tiêu chuẩn vệ sinh	Tích hợp hệ thống sục rửa CIP (Clean-in-Place) tự động hoàn toàn.

10. Lưu ý khi vận hành – Bảo trì – Bảo dưỡng định kỳ

Để thiết bị chạy ổn định, bền bỉ và đảm bảo an toàn vệ sinh thực phẩm, quy trình bảo dưỡng phải được thực hiện nghiêm ngặt:

Vận hành an toàn

• Trước khi chạy máy, phải bật chu trình sục rửa tiệt trùng bằng nước nóng toàn bộ đường ống dẫn để đảm bảo tính vô trùng ban đầu.
• Kỹ sư vận hành cần chú ý kiểm tra áp lực hơi nước cấp cho lớp vỏ áo gia nhiệt bồn chứa.

Bảo trì, bảo dưỡng (Maintenance)

• Vệ sinh CIP hàng ngày: Ngay sau khi kết thúc mẻ sản xuất, phải chạy chu trình CIP với dung dịch kiềm/axit loãng và nước sạch để rửa trôi toàn bộ cặn thực phẩm, đường bám dính trong đường ống, tránh lên men nấm mốc.
• Kiểm tra hệ thống van tuần hoàn: Thường xuyên kiểm tra độ nhạy của van ba ngả và cảm biến nhiệt độ. Nếu cảm biến báo sai, hệ thống sẽ chiết sản phẩm thiếu nhiệt, dẫn đến hiện tượng hỏng hàng loạt mẻ sản phẩm sau vài tuần lưu kho.
• Bảo dưỡng gioăng phớt: Do liên tục làm việc trong môi trường giãn nở vì nhiệt, các gioăng cao su chịu nhiệt ở vòi chiết cần được kiểm tra định kỳ 2-3 tháng để thay thế kịp thời, tránh rò rỉ nguyên liệu.



11. Câu hỏi thường gặp (FAQ)

1. Tại sao sau khi chiết rót nóng và làm nguội, vỏ chai nhựa PET lại có xu hướng bị móp nhẹ?

Khi chất lỏng nóng nguội đi, thể tích của cả chất lỏng và phần không khí nhỏ trên cổ chai (Headspace) đều bị co lại, tạo ra một áp suất âm (áp suất chân không) bên trong chai. Nếu chai nhựa PET không có các đường gân chịu lực chịu áp âm chuyên dụng (Hot-set PET), vỏ chai sẽ bị móp méo ngay lập tức.

2. Nhiệt độ chiết rót nóng tối thiểu là bao nhiêu để đảm bảo an toàn thực phẩm?

Đối với hầu hết các dòng nước trái cây và đồ uống có tính axit cao (pH < 4.5), nhiệt độ tại vòi chiết không được thấp hơn 85°C. Nếu sản phẩm có độ pH cao hơn, quy trình đòi hỏi nhiệt độ cao hơn hoặc phải kết hợp thêm các giải pháp tiệt trùng bổ sung.

3. Máy chiết rót nóng có chiết được các sản phẩm có gas không?

Không. Khí CO2 hòa tan trong đồ uống có gas sẽ bị giải phóng hoàn toàn và bay hơi mãnh liệt khi ở nhiệt độ cao, gây ra hiện tượng trào bọt dữ dội và không thể đóng nắp. Đồ uống có gas bắt buộc phải sử dụng công nghệ chiết rót lạnh (Cold/Isobaric Filling).

4. Máy có thể tự động vệ sinh mà không cần tháo rời các vòi chiết không?

Có. Các dòng máy chất lượng cao hiện nay đều được thiết kế hệ thống CIP (Clean-in-place). Máy sẽ có cụm cốc thu hồi nước rửa lắp vào vòi chiết, cho phép dung dịch vệ sinh chạy tuần hoàn khép kín qua toàn bộ bồn chứa, bơm định lượng và vòi chiết một cách tự động.

5. Sai số định lượng của máy bị ảnh hưởng như thế nào bởi nhiệt độ?

Chất lỏng ở nhiệt độ cao sẽ có sự giãn nở thể tích. Do đó, hệ thống định lượng (đặc biệt là dòng máy dùng dòng chảy thời gian hoặc trọng lực) cần được lập trình bù trừ sai số nhiệt độ để khi sản phẩm nguội lại về nhiệt độ thường, thể tích thực tế trong chai vẫn chính xác như công bố trên bao bì.



12. Xu hướng phát triển và công nghệ mới

• Công nghệ định lượng bằng cảm biến lưu lượng điện từ (Electromagnetic Flowmeter): Thay thế cho hệ thống cơ khí piston. Công nghệ này không có chi tiết chuyển động, chịu được nhiệt độ cao tuyệt vời và cho phép thay đổi dung tích chiết chính xác đến từng mililit trực tiếp trên màn hình, giúp việc vệ sinh CIP trở nên cực kỳ dễ dàng.
• Tích hợp công nghệ thổi chai chịu nhiệt đồng bọc (In-line Blow-fill): Hệ thống thổi chai nhựa PET chịu nhiệt được kết nối trực tiếp với máy chiết rót nóng. Chai vừa thổi xong còn vô trùng được chuyển thẳng sang máy chiết, vừa tiết kiệm năng lượng gia nhiệt vừa tăng tối đa hệ số vệ sinh an toàn thực phẩm.

13. ABM – Nhà cung cấp giải pháp máy chiết rót nóng chất lượng cao

Đầu tư vào một dây chuyền đóng gói nhiệt độ cao đòi hỏi doanh nghiệp phải lựa chọn một đối tác có năng lực kỹ thuật vững vàng để đảm bảo tính đồng bộ từ khâu quản lý nhiệt độ đến cơ cấu cơ khí chịu lực. Công ty TNHH Công Nghệ ABM tự hào là đơn vị uy tín hàng đầu, chuyên cung cấp các dòng máy chiết rót nóng chất lượng cao đáp ứng tiêu chuẩn khắt khe của ngành thực phẩm và đồ uống hiện đại.

Thiết bị do ABM cung cấp sở hữu những ưu điểm vượt trội:

• Tự động hóa hoàn toàn & Tốc độ cao: Hệ thống tích hợp liên hoàn từ rửa chai, chiết rót nhiệt độ cao đến đóng nắp tốc độ cao, đồng bộ hoàn hảo với hệ thống hầm làm nguội phía sau, nâng cao năng suất tối đa cho nhà máy.
• Vận hành bền bỉ & Ổn định: Sử dụng 100% linh kiện chịu nhiệt cao cấp từ các thương hiệu đầu ngành toàn cầu. Kết cấu cơ khí chính xác, hệ thống van tuần hoàn thông minh giúp máy vận hành liên tục 24/7 với tỷ lệ lỗi hỏng tiệm cận bằng 0.
• Đạt chuẩn vệ sinh vi sinh nghiêm ngặt: Toàn bộ hệ thống đường ống và vòi chiết thiết kế không góc chết (No dead-leg), hỗ trợ chu trình CIP tự động hoàn toàn, đáp ứng hoàn hảo các tiêu chuẩn ISO 22000 và HACCP của nhà máy.

Đội ngũ kỹ sư giàu kinh nghiệm của ABM luôn sẵn sàng hỗ trợ doanh nghiệp khảo sát mặt bằng, tính toán công suất gia nhiệt để đưa ra phương án thiết bị phù hợp nhất cho dự án của bạn.

• Thông tin liên hệ tư vấn: Quý khách hàng vui lòng cung cấp thông tin về loại sản phẩm cần chiết (nước trái cây, nước sốt sệt, gia vị...), quy cách bao bì (chai nhựa chịu nhiệt hay chai thủy tinh) và năng suất mục tiêu (sản phẩm/phút) để ABM xây dựng giải pháp kỹ thuật tối ưu và gửi báo giá cạnh tranh nhất!

Để giúp đội ngũ kỹ sư ABM tư vấn và cấu hình thiết bị chuẩn xác nhất cho dây chuyền của bạn, xin vui lòng cho biết:

• Bạn cần chiết dòng sản phẩm cụ thể nào (nước trái cây loãng, trà giải khát hay các loại nước sốt thực phẩm có độ sệt cao)?
• Quy cách bao bì bạn sử dụng là dòng chai thủy tinh hay chai nhựa PET chịu nhiệt chuyên dụng?
• Năng suất mục tiêu mà nhà máy của bạn cần đạt được là bao nhiêu chai trên mỗi phút?
