Máy tháo tách, cấp nạp chai lọ, lon, hộp, bình, hũ từ pallet

Máy tháo chai, lon, hộp, bình, hũ từ pallet tự động cấp vào dây chuyền - Máy Depalletizer

Trong các nhà máy sản xuất F&B, hóa mỹ phẩm hay dược phẩm quy mô lớn, khâu cấp liệu đầu vào luôn là một trong những vị trí tốn nhiều nhân công và dễ gây nghẽn cổ chai nhất. Để đồng bộ hóa tốc độ với các dòng máy chiết rót thế hệ mới, việc ứng dụng máy tháo chai từ pallet tự động hay máy tháo lon từ pallet tự động là một đòi hỏi tất yếu. Thiết bị này giúp chuẩn hóa quy trình cấp liệu, giảm thiểu tối đa tỷ lệ đổ vỡ và đảm bảo dòng chảy sản phẩm liên tục, ổn định.

Bài viết dưới đây cung cấp thông tin chuyên sâu từ cấu tạo kỹ thuật, nguyên lý vận hành đến tiêu chí lựa chọn thiết bị tối ưu dành cho các chủ doanh nghiệp, bộ phận thu mua và đội ngũ kỹ sư nhà máy.



1. Định nghĩa và Ứng dụng của Máy Depalletizer

Định nghĩa

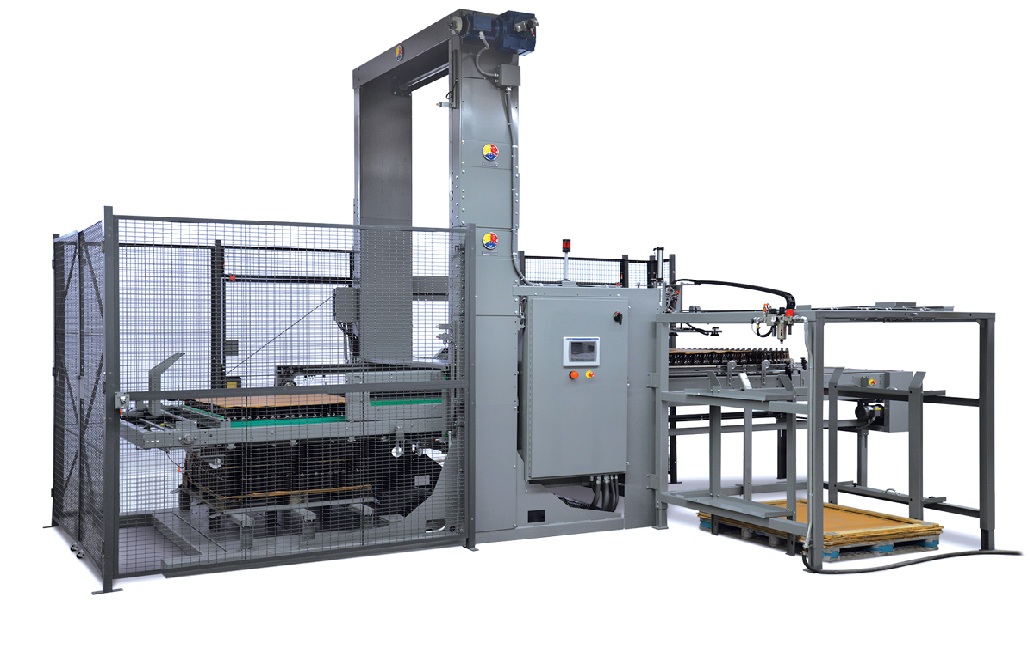

Máy tháo chai từ pallet tự động (tên tiếng Anh: Automatic bottle depalletizer / Automatic can depalletizer) hay còn gọi là máy depalletizer, là thiết bị tự động hóa chuyên dụng đặt ở đầu các dây chuyền sản xuất. Máy có nhiệm vụ dỡ bỏ các tấm lót vách ngăn (layer pads) và thực hiện quá trình gạt hoặc đẩy toàn bộ một lớp chai/lon từ trên kiện pallet nguyên liệu xuống hệ thống băng tải hành trình.

Nói một cách toàn diện theo thuật ngữ chuyên ngành, đây chính là dòng máy tháo tách, cấp nạp chai lọ, lon, hộp, bình, hũ từ pallet (Depalletizing and feeding machine for bottles, cans, boxes, jugs, and jars from pallets).

Ứng dụng thực tế trong công nghiệp

Hệ thống này được ứng dụng rộng rãi tại các nhà máy có sản lượng lớn, nơi vỏ bao bì rỗng được nhà cung ứng đóng thành từng kiêu (pallet) cao tầng:

• Ngành nước giải khát & bia rượu: Cấp lon nhôm rỗng vào máy rửa/chiết, tháo vỏ chai thủy tinh từ két/pallet.
• Ngành sữa và thực phẩm: Cấp lon thiếc (sữa bột, thịt hộp), hũ thủy tinh (nước yến, nước sốt).
• Ngành hóa mỹ phẩm & dầu nhớt: Cấp các loại bình nhựa, hũ nhựa, chai dầu nhớt rỗng vào dây chuyền định lượng.



2. Đặc điểm kỹ thuật và Lợi ích vận hành vượt trội

Đặc điểm kỹ thuật nổi bật

• Kết cấu cơ khí chịu tải nặng: Khung bệ máy được chế tạo từ thép hình chịu lực dày dặn hoặc inox cao cấp, đảm bảo nâng hạ các kiện pallet hàng tấn một cách mượt mà.
• Hệ thống nâng hạ Servo/Thủy lực: Trục nâng chính (Lifter) sử dụng motor servo kết hợp xích tải chịu lực cao hoặc hệ thống thủy lực, giúp định vị cao độ chính xác đến từng milimet.
• Cơ cấu quét/gạt thông minh: Thanh gạt được bọc vật liệu polyme kỹ thuật mềm, ma sát thấp, tránh làm trầy xước nhãn mác hoặc làm biến dạng cơ học vỏ lon mỏng.

Lợi ích kinh tế và vận hành cho nhà máy

• Giải phóng hoàn toàn sức lao động: Cắt giảm hoàn toàn 2 - 4 công nhân chuyên làm việc bốc vác chai vỏ thủ công nặng nhọc, giảm thiểu rủi ro tai nạn lao động do rơi đổ pallet.
• Đồng bộ tốc độ cực cao: Đóng vai trò là dòng máy cấp chai từ pallet tự động và máy cấp lon từ pallet tự động với công suất có thể đạt từ 100 đến hơn 800 sản phẩm/phút, đáp ứng hoàn hảo cho các dây chuyền chiết rót tốc độ cao.
• Bảo vệ bao bì tối đa: Quy trình gạt đồng bộ cả lớp giúp loại bỏ hiện tượng móp méo, nứt vỡ chai lọ so với khi bốc xếp bằng tay.
• Tối ưu diện tích: Hệ thống quản lý chiều cao thông minh giúp nhà máy tận dụng tối đa không gian lưu kho bằng cách xếp phôi bao bì cao tầng (lên tới 2.4 mét).



3. Phân loại Máy Depalletizer trên thị trường

Dựa trên cấu trúc vận hành và layout nhà xưởng, thiết bị được phân chia thành các dòng chính:

Máy tháo pallet kiểu đẩy lớp cao tầng (High-Level Depalletizer)

Pallet nguyên liệu được đưa vào lồng nâng và đẩy dần lên cao. Cơ cấu gạt sẽ đẩy từng lớp chai/lon ở đỉnh pallet sang băng tải tích tụ ở trên cao, sau đó sản phẩm đi qua băng tải hạ tầng (Lowerator) để xuống cao độ chiết rót. Dòng này có tốc độ cực cao, phổ biến trong ngành bia và nước ngọt đóng lon.

Máy tháo pallet kiểu đẩy lớp thấp tầng (Low-Level Depalletizer)

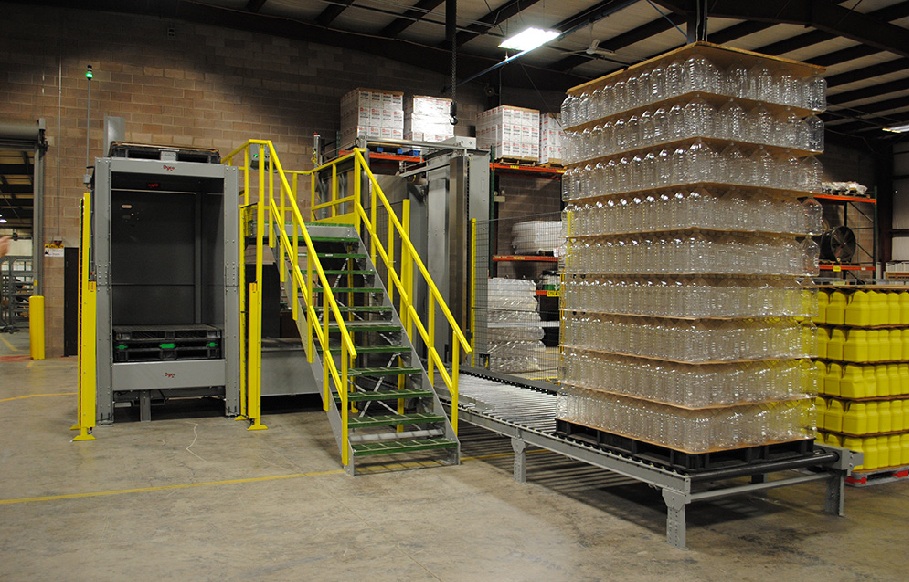

Cơ cấu gạt sản phẩm cố định ở cao độ thấp (khoảng 1 - 1.2 mét). Kiện pallet sẽ được nâng dần lên sau mỗi chu kỳ gạt để lớp tiếp theo chạm đúng cao độ làm việc. Ưu điểm là dễ bảo trì, không cần hệ thống băng tải treo cao.

Máy tháo pallet bằng Cánh tay Robot (Gantry / Robotic Depalletizer)

Sử dụng robot 4 trục phối hợp mâm hút chân không ma trận (Vacuum gripper). Robot sẽ hút nguyên một lớp chai/lon và nhấc sang băng tải. Dòng máy này cực kỳ linh hoạt, chạy được cho cả các loại chai có hình dáng phức tạp, dễ đổ ngã hoặc pallet xếp xen kẽ đảo chiều.

4. Cấu tạo và Nguyên lý hoạt động chi tiết

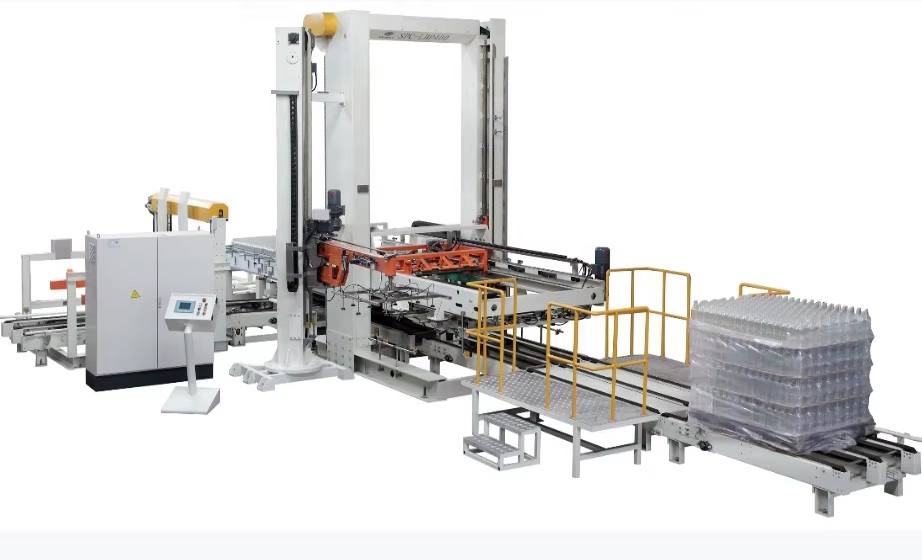

Một hệ thống depalletizer tiêu chuẩn bao gồm các cụm module phối hợp nhịp nhàng:

[Băng tải cấp Pallet đầy] ➔ [Cụm cắt dây đai/Quấn màng] ➔ [Lồng nâng hạ Pallet]

  ➔ [Cụm gắp tấm lót] ➔ [Cơ cấu gạt lớp chai/lon] ➔ [Băng tải gom chuỗi]

Chi tiết các cụm chức năng chính

1. Băng tải xích tải nặng đầu vào: Di chuyển kiện pallet chứa đầy chai/lon rỗng vào đúng tâm của hệ thống nâng hạ.
2. Hệ thống lồng nâng định vị (Lifter): Motor servo kích hoạt trục nâng, đưa pallet lên cao độ thiết kế. Các thanh kẹp bốn cạnh (Centering device) sẽ ôm sát để định hình lại kiêu chai, tránh cho chai bị xô lệch, đổ ngã khi di chuyển.
3. Cụm cơ cấu gạt lớp (Sweeper Mechanism): Thanh gạt chuyển động tịnh tiến dứt khoát, đẩy toàn bộ lớp chai/lon từ pallet sang băng tải đệm (Accumulation table).
4. Cụm gắp bỏ tấm lót ngăn tầng (Layer Pad Remover): Sử dụng các giác hút chân không để nhấc tấm giấy carton hoặc tấm nhựa ngăn giữa các tầng chai ra ngoài và thả vào khay chứa phế liệu tự động.
5. Băng tải xếp chuỗi (Single filer): Băng tải đệm dạng phẳng (Modular belt) di chuyển với tốc độ biến thiên, giúp chuyển khối chai/lon dàn hàng ngang thành một hàng đơn duy nhất trước khi đi vào máy rửa hoặc máy chiết rót.



5. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Bộ phận thu mua và đội ngũ kỹ sư cơ điện cần lưu ý các thông số kỹ thuật cốt lõi sau để đảm bảo tính tương thích của hệ thống:

• Kích thước Pallet tiêu chuẩn: Xác định rõ quy cách pallet của nhà cung ứng vỏ bao bì (ví dụ: 1100 × 1100 mm, 1000 × 1200 mm hoặc chuẩn Euro Pallet).
• Chiều cao kiện hàng tối đa (Max Pallet Height): Bao gồm cả chiều cao của pallet gỗ/nhựa và tổng các lớp chai (thường từ 1.8 - 2.4 m). Thông số này quyết định hành trình của trục nâng.
• Vật liệu và quy cách vỏ chai/lon: Độ dày thành lon (lon nhôm mỏng cần lực kẹp nhẹ), trọng lượng chai thủy tinh (cần motor nâng công suất lớn), hình dáng chai (chai tròn dễ chạy hơn chai vuông hoặc chai có eo).
• Thời gian chuyển đổi quy cách (Changeover Time): Hệ thống có cần thay đổi đồ gá cơ khí khi đổi từ lon 330ml sang lon 500ml hay không, hay chỉ cần điều chỉnh cao độ trên màn hình HMI.



6. Lưu ý quan trọng khi Vận hành - Bảo trì - Bảo dưỡng

• Kiểm tra độ phẳng của tấm lót lớp (Layer Pad): Nếu tấm lót bị rách, cong vênh hoặc ẩm ướt, giác hút chân không sẽ bị mất áp suất, dẫn đến lỗi không nhấc được tấm lót và làm gián đoạn chu kỳ chạy tự động.
• Bảo dưỡng xích tải và trục vít me nâng: Khâu nâng hạ chịu tải trọng rất lớn. Định kỳ hàng tuần cần kiểm tra lực căng của xích tải nâng, tra mỡ chịu tải nặng vào các rãnh trượt tuyến tính.
• Vệ sinh các cảm biến an toàn (Safety Light Curtain): Do môi trường kho thường nhiều bụi bẩn, hệ thống rèm ánh sáng an toàn và các cảm biến quang học giới hạn hành trình cần được lau chùi hàng ngày để tránh báo động giả gây dừng máy.
• Đồng bộ tốc độ băng tải xả: Điều chỉnh tốc độ băng tải đơn hàng (Single filer) phù hợp với tốc độ máy chiết. Nếu băng tải xả quá chậm sẽ gây dồn ép lực làm vỡ chai thủy tinh hoặc bẹp lon nhôm ở khu vực gom.



7. Xu hướng phát triển và Công nghệ mới

• Tự động hóa khâu cắt dây đai và bóc màng co (Auto De-strapping/De-wrapping): Tích hợp thêm các hệ thống dao cắt robot tự động loại bỏ màng quấn pallet bên ngoài trước khi đưa vào lồng nâng, tạo thành chu trình tự động hóa 100% không cần con người tác động.
• Hệ thống gắp hút khí (Magnetic/Vacuum Gripper thế hệ mới): Cho phép gắp toàn bộ một lớp sản phẩm bất kể có khoảng trống ở giữa, hỗ trợ chạy các loại chai lọ có hình dáng bất định hình một cách dễ dàng.
• Quản lý điện năng thông minh (Regenerative Drive): Ứng dụng các biến tần có khả năng phục hồi năng lượng sinh ra trong quá trình hạ lồng nâng pallet để tái cấp vào lưới điện nhà máy, giúp tiết kiệm chi phí điện năng.



8. Câu hỏi thường gặp (FAQ)

1. Máy depalletizer có thể chạy chung cho cả lon nhôm và chai thủy tinh được không?

Trả lời: Có thể tích hợp trên cùng một hệ thống nếu sử dụng dòng máy Depalletizer dạng cánh tay Robot hoặc dòng gạt lớp có thiết kế module đổi đầu gắp (thay đầu hút chân không sang mâm từ tính hoặc kẹp biên). Với dòng máy gạt thông thường, việc chạy chung hai loại bao bì này rất khó do đặc tính trọng lượng và độ ma sát khác nhau hoàn toàn.

2. Làm thế nào để xử lý tình trạng chai bị đổ ngã hàng loạt ngay khi thanh gạt vừa đẩy?

Trả lời: Hiện tượng này thường do cụm kẹp định hình bốn cạnh (Centering) chưa ôm sát trước khi gạt, hoặc do tốc độ chuyển động của thanh gạt bị giật. Cần kiểm tra lại cài đặt tăng/giảm tốc (Acceleration/Deceleration ramp) của motor servo điều khiển thanh gạt trên HMI.

3. Máy có tự động nhận biết được khi nào hết một tầng chai để gắp tấm lót không?

Trả lời: Có. Hệ thống được trang bị các cảm biến laser đo khoảng cách hoặc cảm biến quang hành trình để xác định chính xác mặt phẳng đỉnh của lớp chai. Khi lớp chai được đẩy đi hết, máy sẽ tự động kích hoạt cánh tay hút tấm lót ngăn tầng.

4. Chất lượng của pallet gỗ/nhựa có ảnh hưởng đến hoạt động của máy không?

Trả lời: Rất lớn. Pallet bị gãy nan, nứt vỡ hoặc cong vênh sẽ làm sai lệch tâm định vị trong lồng nâng, gây kẹt hệ thống xích tải hoặc làm nghiêng kiêu chai dẫn đến đổ ngã. Nhà máy cần chuẩn hóa chất lượng pallet đầu vào.

5. Hệ thống này có thể kết nối với phần mềm quản lý kho thông minh (WMS) không?

Trả lời: Hoàn toàn được. PLC trung tâm của máy dễ dàng kết nối dữ liệu qua giao thức Ethernet/IP hoặc Profinet để gửi thông tin về số lượng pallet bao bì đã tiêu thụ theo thời gian thực về hệ thống quản trị sản xuất của nhà máy.

Công Ty TNHH Công Nghệ ABM Việt Nam – Nhà Cung Cấp Giải Pháp Máy Depalletizer Cao Cấp, Vận Hành Bền Bỉ

Khi nhà máy của bạn hướng tới mục tiêu tối ưu hóa tối đa năng suất đầu vào, yêu cầu một giải pháp chuyển giao công nghệ đáp ứng toàn diện các tiêu chí về chất lượng cao, tự động hóa đồng bộ, tốc độ cao, hoạt động bền bỉ và ổn định, Công ty TNHH Công Nghệ ABM Việt Nam chính là nhà cung cấp uy tín hàng đầu.

Khác biệt từ giải pháp của ABM Việt Nam:

• Công nghệ G7 đỉnh cao: ABM Việt Nam chuyên nhập khẩu và phân phối các dòng máy tháo chai từ pallet tự động thế hệ mới. Toàn bộ linh kiện truyền động, hệ thống Servo, PLC và khí nén được cấu thành từ các thương hiệu hàng đầu thế giới (Siemens, Allen-Bradley, SMC, Festo), mang lại tuổi thọ thiết bị vượt trội.
• Vận hành tốc độ cao và chính xác: Hệ thống khung bệ cơ khí được chế tạo tinh xảo, chống rung động tối đa, giúp dây chuyền cấp liệu chạy mượt mà ở tốc độ cao mà không gây tổn hại đến vỏ bao bì.
• Layout tối ưu theo thực tế: Đội ngũ kỹ sư dày dặn kinh nghiệm của chúng tôi sẽ khảo sát không gian nhà xưởng, quy cách kiện hàng để thiết kế bản vẽ layout tối ưu diện tích, đảm bảo kết nối hoàn hảo với hệ thống băng tải hạ nguồn.
• Dịch vụ hậu mãi chuẩn 5 sao: Chúng tôi cam kết bảo hành dài hạn, thực hiện bảo trì định kỳ nghiêm ngặt, hỗ trợ kỹ thuật 24/7 và luôn dự phòng sẵn nguồn linh kiện thay thế chính hãng tại kho để nhà máy của bạn luôn vận hành thông suốt.

Hãy liên hệ ngay với ABM Việt Nam để nhận tư vấn kỹ thuật chuyên sâu và phương án đầu tư tối ưu nhất.
