Máy chiết rót túi có nắp, túi có vòi

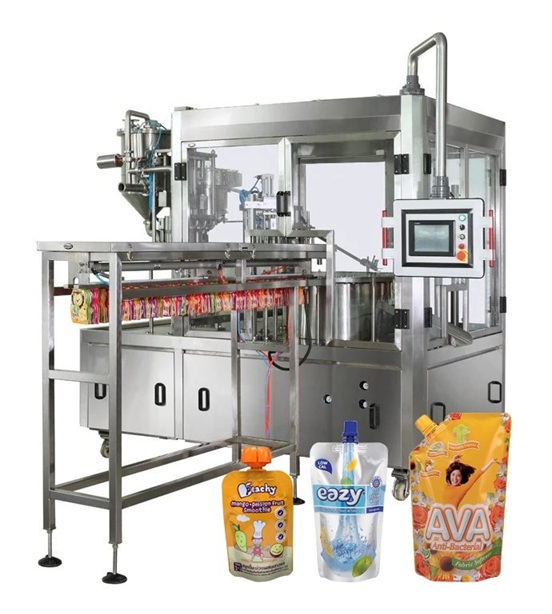

Máy Chiết Rót Túi Có Vòi Tự Động

Trong xu hướng đổi mới bao bì ngành thực phẩm lỏng, thức uống và hóa mỹ phẩm, phom dáng túi màng mềm phức hợp tích hợp vòi vặn nhựa đang ngày càng chiếm ưu thế. Loại bao bì này không chỉ mang lại sự tiện lợi tối đa cho người tiêu dùng nhờ khả năng đóng mở linh hoạt, mà còn giúp các thương hiệu tiết kiệm đáng kể chi phí nguyên vật liệu và không gian lưu kho vận chuyển so với chai nhựa cứng cồng kềnh. Tuy nhiên, việc đưa chất lỏng vào miệng vòi có đường kính siêu nhỏ mà không làm tràn bọt, đồng thời xoáy chặt nắp nhựa ở vận tốc lớn là một thách thức công nghệ không hề nhỏ. Đầu tư máy chiết rót túi có vòi chuyên dụng chính là giải pháp toàn diện giúp doanh nghiệp tự động hóa dây chuyền, nâng cao tính thẩm mỹ bao bì và bứt phá sản lượng vượt trội.



1. Định nghĩa hệ thống máy chiết rót túi có vòi là gì?

Máy chiết rót túi có vòi (hay còn gọi là máy chiết rót túi có nắp) là hệ thống thiết bị cơ điện tử công nghiệp khép kín, chịu trách nhiệm tự động hóa hoàn toàn quy trình đóng gói chất lỏng hoặc chất lỏng sệt vào túi màng mềm làm sẵn.

Hệ thống máy chiết rót đóng nắp túi có vòi vận hành theo chu trình nối tiếp nghiêm ngặt: tự động cấp phôi túi rỗng lên đường ray, định vị cổ vòi, súc rửa vô trùng, chiết định lượng dung dịch, nạp khí Nitơ bảo quản, cấp nắp nhựa và xoáy siết nắp kín khít tuyệt đối.

Trong bộ tiêu chuẩn cơ khí đóng gói quốc tế, dòng máy này được gọi là Spout pouch filling machine hoặc Spout pouch filling capping machine tùy thuộc vào mức độ tích hợp module.



2. Cấu tạo và các module chức năng cốt lõi

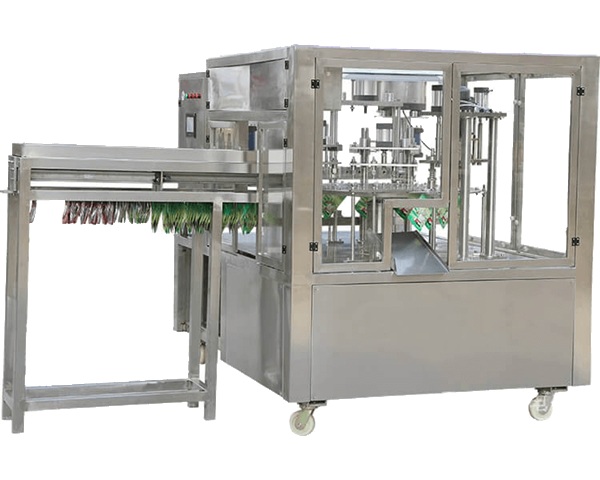

Một hệ thống Spout pouch filling capping machine tiêu chuẩn bao gồm các phân khu chức năng kết nối tuần tiến quanh mâm xoay trung tâm:

• Hệ thống ray cấp túi và kẹp cổ vòi tự động (Pouch Feeding & Hanging): Bộ khay chứa các xấp túi đứng làm sẵn (Premade pouch). Tay kẹp khí nén gắp từng túi đẩy vào đường ray treo, định vị chuẩn xác cổ vòi nhựa theo đúng cao trình máy.
• Trạm thổi khí và súc rửa tiệt trùng: Phun luồng khí sạch vô trùng áp lực cao vào lòng túi để mở rộng thể tích túi, đồng thời thổi sạch bụi mịn ngoại lai trước khi rót dịch.
• Module van chiết định lượng piston servo chống tạo bọt: Van chiết hạ thấp cắm khít vào miệng vòi nhựa, sử dụng hệ thống xi lanh piston điều khiển hành trình bằng motor Servo để ép đẩy dung dịch lỏng sệt vào túi chính xác đến từng mililít.
• Trạm phun khí trơ Nitơ (N₂) áp suất dương: Đuổi sạch lượng Oxy còn sót lại ở khoảng không cổ vòi trước khi đóng nắp, bảo vệ sản phẩm không bị biến chất hóa học hay ố mờ.

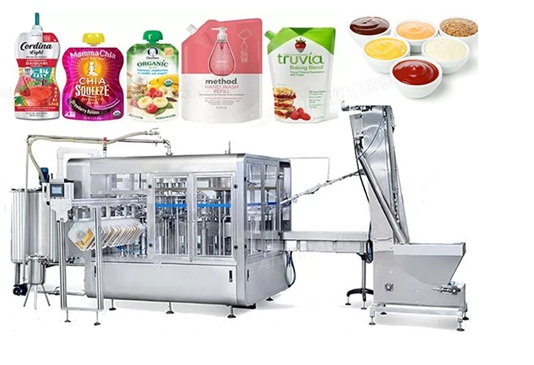

• Cụm cấp nắp và xoáy siết nắp ly hợp từ (Capping Station): Hệ thống mâm rung phân loại nắp, tự động thả nắp nhựa vào vòi và sử dụng đầu súng xoáy có bộ ly hợp từ tính để siết chặt nắp với lực xoắn đồng đều, không làm biến dạng ren nhựa.



3. Quy trình vận hành ranh giới khép kín của công nghệ Spout Pouch

Sự bứt phá về năng suất của dòng máy Spout pouch filling machine nằm ở cơ chế chuyển động mâm xoay liên tục phối hợp đồng bộ:

1. Túi có vòi được treo lên các răng kẹp inox của mâm xoay và dịch chuyển qua trạm kiểm tra cảm biến. Nếu phát hiện túi lỗi hoặc kẹp lệch, máy tự động bỏ qua trạm chiết để tránh lãng phí.
2. Vòi phun hạ xuống khớp áp lực với miệng vòi túi. Dung dịch (như thạch trái cây, nước giặt hoặc sữa chua) được điền đầy theo đúng dung tích thiết lập. Hệ thống van cắt khí nén chặn đứng dòng chảy sắc gọn, triệt tiêu hiện tượng nhỏ giọt bẩn vòi.
3. Túi chuyển sang trạm cấp nắp. Nắp nhựa trượt theo đường dẫn úp chặt vào vòi. Đầu capper lao xuống xoáy siết theo số vòng quay kỹ thuật số. Cặp răng kẹp mở ra, đẩy túi thành phẩm trượt xuống băng tải hạ nguồn để bước vào công đoạn dán nhãn, đóng thùng.

4. Đặc điểm kỹ thuật vượt trội của máy chiết rót túi có nắp ABM Việt Nam

• Vật liệu Inox 316L chuyên dụng thực phẩm: Toàn bộ bồn chứa tổng, hệ thống đường ống tuần hoàn và van cắt dòng đều chế tạo từ inox cao cấp đúc nguyên khối, bề mặt đánh bóng gương đạt tiêu chuẩn vi sinh khắt khe, kháng hoàn toàn sự ăn mòn của axit hữu cơ có trong hoa quả hay chất tẩy rửa hóa mỹ phẩm.
• Công nghệ siết nắp Servo kỹ thuật số: Cho phép cài đặt chính xác lực xoắn (Torque) của đầu capper trực tiếp trên màn hình cảm ứng HMI. Khi lực siết đạt thông số mục tiêu, đầu xoáy tự động ngắt lực, bảo đảm nắp khóa kín tuyệt đối mà không làm gãy khấc ren bảo hiểm của nắp nhựa.
• Hệ thống điều khiển trung tâm PLC thông minh: Lưu trữ hàng chục bộ công thức vận hành, cho phép chuyển đổi mã hàng (ví dụ từ túi tương ớt 100g sang túi nước giặt 500g) nhanh chóng chỉ qua vài thao tác cấu hình phần mềm.



5. Ứng dụng thực tế trong sản xuất đa ngành

Hệ thống máy chiết rót đóng nắp túi có vòi là mắt xích công nghệ chủ lực tại các nhà máy:

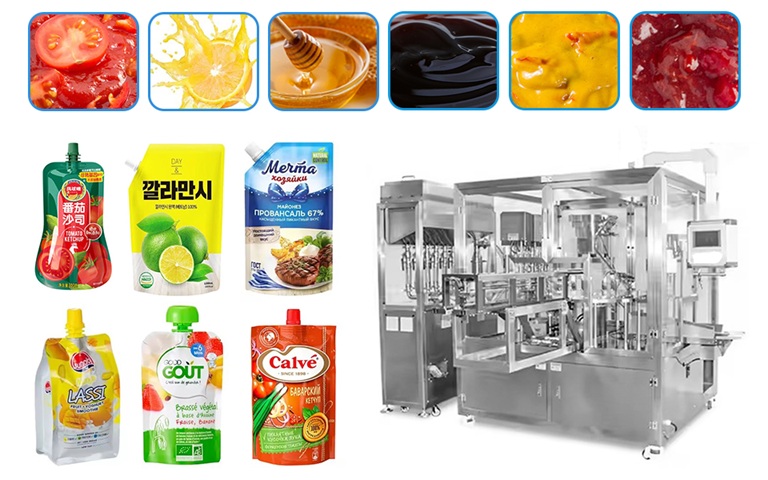

• Ngành công nghiệp thực phẩm và đồ uống: Đóng gói túi có vòi cho nước ép trái cây, sinh tố, thạch hút trẻ em (Jelly), sữa chua uống, tương ớt, tương cà, nước sốt pha chế, mật ong.
• Ngành hóa mỹ phẩm và chăm sóc cá nhân: Đóng gói túi có nắp chứa sữa tắm travel size, dầu gội, nước rửa tay sát khuẩn, kem dưỡng da phom túi mềm, nước tẩy trang.
• Ngành hóa chất tẩy rửa gia dụng: Đóng gói các dòng túi stands-up chứa nước lau sàn, nước rửa chén bát, nước giặt xả quần áo đậm đặc.



6. Lợi ích chiến lược khi đầu tư dây chuyền túi có vòi cao cấp

• Năng suất bứt phá tốc độ cao: Thay thế hoàn toàn quy trình rót phễu dập chân bán tự động lạc hậu, máy đạt công suất vận hành ấn tượng từ 2.400 đến hơn 6.000 túi/giờ tùy thuộc vào số lượng đầu van chiết cấu hình (máy 2 vòi, 4 vòi hoặc 8 vòi chiết).
• Đường ren khóa nắp hoàn mỹ, chống rò rỉ: Đầu siết nắp chất lượng cao giúp 100% túi thành phẩm kín khít, chịu được áp lực đè nén lớn khi xếp chồng đóng thùng vận chuyển xa mà không bục rách, rò rỉ dịch.
• Tiết kiệm tối đa chi phí nguyên liệu thô: Kiểm soát sai số định lượng piston cực nhỏ (≤ ±0.5%), phối hợp thuật toán cảm biến "Không có túi - Không chiết rót, Không cấp nắp", triệt tiêu hoàn toàn bài toán phế phẩm rơi vãi.
• Bảo dưỡng và súc rửa dễ dàng: Tích hợp trạm vệ sinh tại chỗ CIP (Clean-In-Place) tự động tuần hoàn nước nóng, giúp làm sạch lòng máy nhanh chóng khi nhà xưởng chuyển đổi mẻ sản xuất, ngăn ngừa lây nhiễm chéo vi sinh.



7. Các thông số kỹ thuật cơ bản cần lưu ý khi nghiệm thu

Khi bộ phận Kỹ thuật và Thu mua của doanh nghiệp tiến hành thẩm định thiết bị, cần đặc biệt lưu tâm:

1. Dải dung tích túi xử lý (Filling Range): Khả năng tương thích từ dải túi nhỏ (50ml, 100ml) cho đến các phom túi lớn (500ml, 1L, 2L) trên cùng một thân máy.
2. Đường kính cổ vòi tương thích (Spout Diameter): Kích thước vòi nhựa tiêu chuẩn (thường từ 8mm, 10mm đến 15mm) để cấu hình răng kẹp đường ray phù hợp.
3. Tốc độ đóng gói thực tế (Speed): Số lượng túi hoàn thiện chiết dịch và siết nắp thành công trên một phút (PPM - Pouches Per Minute).
4. Áp suất khí nén cấp vào: Duy trì ổn định từ 0.6 - 0.8 MPa để hệ thống xi lanh cơ khí cắt dòng và dập nắp hoạt động dứt khoát.

8. Hướng dẫn cách lựa chọn máy phù hợp cho doanh nghiệp

• Căn cứ vào trạng thái vòi trên túi: Doanh nghiệp cần xác định rõ phôi túi làm sẵn là dòng vòi đặt ở chính giữa miệng túi (Top-spout) hay vòi đặt chéo ở góc túi (Corner-spout) để ABM Việt Nam thiết kế hệ thống đồ gá kẹp mâm xoay tương thích chuẩn xác.
• Tính chất độ nhớt của dung dịch: Nếu chiết chất lỏng có chứa hạt xơ thực vật (như nước cam tép, nha đam) hoặc dung dịch đặc dính (như tương ớt), phễu bồn chứa tổng bắt buộc phải tích hợp cánh khuấy liên tục để dòng liệu luôn đồng nhất về tỷ trọng, không bị tắc nghẽn đầu van.
• Vị trí chiết rót: Có hai công nghệ chiết: Chiết qua miệng vòi nhựa (Rót sau khi đã hàn vòi vào túi) và Chiết qua khe hở mép túi rồi mới dập hàn vòi sau. Dòng máy chiết qua miệng vòi nhựa làm sẵn (Premade spout pouch filler) là dòng máy phổ thông, ổn định và cho độ kín ren tốt nhất hiện nay.



9. Lưu ý khi vận hành, bảo trì và bảo dưỡng hệ thống

• Vệ sinh vòi chiết ngay sau ca làm việc: Dung dịch hóa mỹ phẩm hay thực phẩm chứa đường nếu đọng lại trong lòng van chiết lâu ngày khi dừng máy sẽ bị khô đặc, gây bó kẹt xi lanh piston và rách gioăng phớt chặn dịch. Việc chạy chu trình CIP nước ấm súc rửa lòng ống dẫn hàng ngày là bắt buộc.
• Kiểm tra độ mài mòn của răng cao su súng siết nắp: Các má phanh cao su bọc đầu capper chịu lực ma sát liên tục với nắp nhựa ở tần suất cao sẽ bị mòn mẹt. Cần kiểm tra định kỳ hàng tuần để thay thế phớt đệm, đảm bảo lực xoắn ren luôn đạt chuẩn kỹ thuật.
• Xả nước bộ lọc khí nén trung tâm: Độ ẩm trong khí nén cao sẽ đẩy nhanh quá trình rỉ sét các van điện từ (Solenoid valve) điều khiển hành trình kẹp gắp túi. Kỹ thuật viên cần xả nước bộ lọc khí đều đặn mỗi ngày.



10. Xu hướng phát triển và công nghệ mới

• Van chiết định lượng điện tử bằng cảm biến lưu lượng khối lượng (Mass Flow Meter): Đo trực tiếp trọng lượng dịch lỏng chạy qua van thay vì đo thể tích, triệt tiêu hoàn toàn sai số do bọt khí sinh ra hoặc sự thay đổi nhiệt độ của chất lỏng, đạt độ chính xác tuyệt đối.
• Công nghệ khử trùng nắp túi bằng tia cực tím liên tục (UV Sterilization): Nắp nhựa trượt trên đường ray trước khi thả vào vòi túi được đi qua luồng quét của đèn UV cường độ cao, tiêu diệt hoàn toàn vi khuẩn, nấm mốc ngoại lai.
• Số hóa quản lý hiệu suất tổng thể chuẩn 4.0: Tích hợp hệ thống IoT đồng bộ dữ liệu thời gian thực của máy lên bộ nhớ đám mây trung tâm, giúp ban quản lý giám sát sản lượng, tỷ lệ lỗi và cảnh báo lịch bảo trì thiết bị từ xa qua điện thoại.



11. Các câu hỏi thường gặp (FAQ) về máy chiết rót túi có vòi

Câu 1: Máy chiết rót chai nhựa thông thường có cải tiến để kẹp chiết túi có vòi được không?

Trả lời: Hoàn toàn không thể. Chai nhựa có kết cấu khung cứng tự đứng vững và di chuyển bằng băng tải xích dẹt, trong khi túi màng mềm không có phom dáng cố định, bắt buộc phải di chuyển bằng hệ thống đường ray treo cơ khí kết hợp các cặp răng kẹp cổ vòi chuyên dụng của công nghệ Spout pouch filling machine.

Câu 2: Tại sao mép nắp nhựa của túi thường bị trầy xước hoặc rách khấc khóa bảo hiểm sau khi siết?

Trả lời: Hiện tượng này xảy ra do lực xoắn của đầu súng siết nắp cài đặt quá lớn, hoặc đầu kẹp capper bằng kim loại chưa được bọc đệm cao su dẻo chịu ren. Bạn cần giảm thông số lực siết trên màn hình HMI hoặc kiểm tra thay mới đệm cao su bọc đầu xoáy.

Câu 3: Một máy của ABM Việt Nam có thể dùng chung cho cả túi nước giặt 200ml và túi can lớn 1 Lít không?

Trả lời: Hoàn toàn được, nếu hai cỡ túi đó sử dụng chung một kích thước đường kính cổ vòi nhựa nhựa (Ví dụ vòi chuẩn tiêu chuẩn 10mm). Bạn không cần thay đổi răng kẹp, chỉ cần quay trục vít để nâng cao cụm đầu van chiết và bệ xoáy nắp lên cho vừa chiều dài túi can lớn, sau đó điều chỉnh thông số dung tích mục tiêu trên màn hình cảm ứng.

Câu 4: Làm sao để xử lý hiện tượng dịch lỏng bị trào bọt ra ngoài miệng vòi khi máy đang rót tốc độ cao?

Trả lời: Bạn cần kiểm tra lại cao trình hành trình lặn của mũi van chiết (bảo đảm mũi van cắm sâu khít miệng vòi), hoặc điều chỉnh lại thông số tốc độ của motor Servo điều khiển piston (chuyển sang rót chậm nhỏ giọt sớm hơn ở mức 85% - 90% dung tích gói) để hãm lực xối dòng.

Câu 5: Hệ thống súc rửa CIP của máy chiết túi có vòi cần lưu ý những gì?

Trả lời: Chu trình CIP chủ yếu tuần hoàn bằng nước nóng (khoảng 65°C - 75°C) kết hợp dung dịch làm sạch trung tính để đánh tan kết cấu dính bết của dịch quả hoặc xà phòng bám trong hệ thống đường ống dẫn, van chiết, sau đó thổi sạch và làm khô đường ống bằng khí nén áp lực trước khi bước vào ca sản xuất mới.

12. Công ty TNHH Công Nghệ ABM Việt Nam - Nhà cung cấp dây chuyền chiết rót tự động chất lượng cao hàng đầu

Để xây dựng một nhà máy đóng gói thực phẩm, hóa mỹ phẩm dạng túi màng mềm đạt tiêu chuẩn chất lượng cao, vận hành bền bỉ và đạt độ kín khít thẩm mỹ tuyệt đối, việc tìm kiếm một nhà thầu thiết bị có năng lực chuyên môn sâu là yếu tố quyết định. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đối tác chiến lược tin cậy, chuyên cung cấp giải pháp tổng thể cho ngành đóng gói công nghiệp tại Việt Nam.

Chúng tôi cung cấp các hệ thống máy chiết rót túi có vòi thuộc phân khúc chất lượng cao, đáp ứng hoàn hảo yêu cầu vận hành liên tục, vận hành tự động hoàn toàn và đạt tốc độ cao của các doanh nghiệp quy mô lớn. Với các linh kiện đầu não, motor Servo hành trình và hệ thống khí nén được nhập khẩu từ các thương hiệu công nghệ lớn trên thế giới (Siemens, Schneider, SMC, Omron...), thiết bị của ABM Việt Nam luôn khẳng định độ bền vượt trội và tính ổn định cơ điện tử tối đa, mang lại những đường hàn mí khóa nắp hoàn mỹ nhất với mức giá thành tốt nhất, giá thành cạnh tranh. Đến với chúng tôi, doanh nghiệp sẽ nhận được giải pháp thiết kế layout tối ưu hóa diện tích mặt bằng nhà xưởng, đi kèm dịch vụ lắp đặt, chuyển giao công nghệ bài bản và chế độ bảo hành hậu mãi chuyên nghiệp lâu dài.
