Thiết bị tiệt trùng - Hệ thống tiệt trùng - Sterilizer

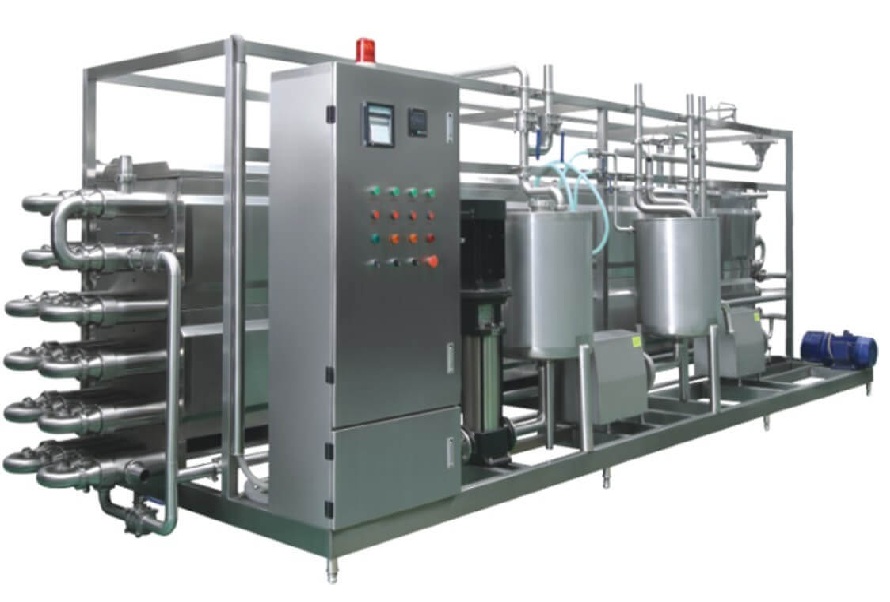

Thiết bị tiệt trùng UHT - Hệ thống tiệt trùng UHT - UHT Sterilizer

Trong ngành công nghiệp chế biến sữa, nước trái cây và đồ uống giải khát, tiệt trùng là công đoạn cốt lõi quyết định đến chất lượng vệ sinh an toàn thực phẩm và thời hạn bảo quản của sản phẩm. Việc ứng dụng thiết bị tiệt trùng UHT (Ultra-High Temperature) thế hệ mới giúp tiêu diệt hoàn toàn vi sinh vật và các bào tử chịu nhiệt, đồng thời giữ lại tối đa giá trị dinh dưỡng, màu sắc và hương vị tự nhiên của nguyên liệu.

Bài viết này cung cấp thông tin kỹ thuật chuyên sâu về cấu tạo, nguyên lý vận hành và tiêu chí lựa chọn hệ thống dành cho các chủ doanh nghiệp, bộ phận thu mua và đội ngũ kỹ sư công nghệ nhà máy.



1. Định nghĩa và Ứng dụng của UHT sterilizer

Định nghĩa

Thiết bị tiệt trùng UHT (tên tiếng Anh: UHT sterilizer hoặc UHT sterilization equipment) là hệ thống xử lý nhiệt liên tục ở nhiệt độ cực cao (từ 135°C đến 142°C) trong một khoảng thời gian rất ngắn (thường từ 2 đến 6 giây), sau đó làm nguội nhanh xuống nhiệt độ chiết rót vô trùng (20°C - 25°C). Chu trình nhiệt gia tốc này đảm bảo tiêu diệt tận gốc các bào tử vi khuẩn cứng đầu nhất (như Clostridium botulinum) nhưng không làm biến tính protein hay làm cháy đường trong thực phẩm.

Tùy theo cấu trúc cơ khí và phương thức trao đổi nhiệt, hệ thống này còn được gọi là hệ thống tiệt trùng UHT hay máy tiệt trùng UHT.

Ứng dụng thực tế trong công nghiệp

Hệ thống này là thiết bị trung tâm trong dây chuyền sản xuất các sản phẩm lỏng vô trùng:

• Ngành sữa: Sữa tươi tiệt trùng, sữa hoàn nguyên, sữa hạt (đậu nành, hạnh nhân, óc chó), kem tươi (whipping cream).
• Ngành đồ uống: Nước trái cây đóng hộp, trà xanh, trà sữa, nước tăng lực, nước yến sào.
• Ngành thực phẩm chế biến sẵn: Nước dùng đóng gói, súp lỏng, các loại nước sốt, nước mắm cao cấp.



2. Đặc điểm kỹ thuật và Lợi ích vận hành vượt trội

Đặc điểm kỹ thuật nổi bật

• Vật liệu chịu nhiệt và áp lực cao: Toàn bộ đường ống, tấm trao đổi nhiệt và van điều khiển dòng chảy được chế tạo từ inox 316L hoặc các hợp kim cao cấp chống ăn mòn (như Hastelloy), bề mặt đánh bóng cơ học đạt chuẩn vi sinh (Ra < 0.8 μm).
• Thu hồi nhiệt hiệu quả (Heat Recovery): Tích hợp công nghệ trao đổi nhiệt đối lưu giữa dòng sản phẩm nóng (đã tiệt trùng) và dòng sản phẩm lạnh (đầu vào), giúp thu hồi và tái sử dụng lên đến 85% - 90% nhiệt lượng.
• Kiểm soát hoàn toàn tự động: Hệ thống PLC kết hợp các van tuyến tính và cảm biến đo lưu lượng, nhiệt độ, áp suất chính xác cao, tự động điều chỉnh biểu đồ nhiệt vận hành nghiêm ngặt.

Lợi ích kinh tế và vận hành cho nhà máy

• Kéo dài hạn sử dụng tối đa: Sản phẩm sau khi qua hệ thống tiệt trùng UHT và đóng gói trong bao bì vô trùng có thể bảo quản ở nhiệt độ thường từ 6 – 12 tháng mà không cần sử dụng chất bảo quản hóa học.
• Tiết kiệm tối đa chi phí năng lượng: Công nghệ thu hồi nhiệt giúp cắt giảm lượng hơi nước (steam) và nước làm mát tiêu thụ, tối ưu hóa chi phí vận hành (OpEx) trên mỗi lít sản phẩm.
• Vận hành an toàn, khép kín: Quy trình tiệt trùng diễn ra trong hệ thống đường ống kín áp lực cao, ngăn chặn 100% nguy cơ tái nhiễm khuẩn từ môi trường bên ngoài.



3. Phân loại Hệ thống tiệt trùng UHT trên thị trường

Dựa trên cấu tạo kỹ thuật của bộ phận trao đổi nhiệt, thiết bị được chia làm hai dòng chính:

Thiết bị tiệt trùng UHT dạng tấm (Plate UHT sterilizer)

Hệ thống sử dụng các tấm inox mỏng gợn sóng ép chặt với nhau tạo thành các khe hẹp để sản phẩm và môi chất gia nhiệt chạy xen kẽ ngược chiều. Dòng thiết bị tiệt trùng UHT dạng tấm (Plate UHT sterilizer) có ưu điểm là diện tích trao đổi nhiệt lớn, hiệu suất truyền nhiệt cực cao, kích thước nhỏ gọn và chi phí đầu tư ban đầu thấp. Thiết bị phù hợp cho các chất lỏng có độ nhớt thấp và không chứa hạt nhỏ như sữa tươi, nước trong, trà.

Thiết bị tiệt trùng UHT dạng ống (Tube UHT sterilizer)

Hệ thống kết cấu dạng đa ống lồng trong một ống vỏ lớn (Shell and Tube) hoặc các ống đồng tâm chịu áp lực. Sản phẩm chạy bên trong các ống nhỏ và môi chất nhiệt chạy trong lòng ống vỏ bên ngoài. Dòng thiết bị tiệt trùng UHT dạng ống (Tube UHT sterilizer) có khoảng hở dòng chảy lớn, chịu được áp suất vận hành cực cao và hạn chế tối đa hiện tượng bám cặn (fouling). Thiết bị là lựa chọn bắt buộc cho các sản phẩm có độ nhớt cao, chứa xơ dừa, tép cam, súp sệt hoặc sữa đặc.



4. Cấu tạo và Nguyên lý hoạt động chi tiết

Một hệ thống tiệt trùng UHT tiêu chuẩn vận hành theo trình tự công nghệ khép kín tuần hoàn nghiêm ngặt qua các cụm chức năng sau:

[Bồn cân bằng liệu] ➔ [Bơm cao áp] ➔ [Giai đoạn Tiền gia nhiệt] ➔ [Bộ giữ nhiệt (Holding)]

    ➔ [Giai đoạn Hạ nhiệt] ➔ [Đầu ra đến Bồn vô trùng / Máy chiết]

Chi tiết các cụm chức năng cốt lõi

1. Bồn cân bằng (Balance Tank): Nơi tiếp nhận và ổn định mức dịch lỏng đầu vào, đảm bảo lưu lượng cấp cho bơm luôn đồng đều, không bị lẫn bọt khí.
2. Bơm cao áp (Positive Displacement Pump): Thường sử dụng bơm piston hoặc bơm trục vít để đẩy thực phẩm qua hệ thống trao đổi nhiệt với một áp suất không đổi, thắng được trở lực của đường ống dài.
3. Cụm trao đổi nhiệt (Gia nhiệt - Thu hồi nhiệt - Làm nguội): Chia thành nhiều phân đoạn. Sản phẩm từ bồn cân bằng đi vào phân đoạn thu hồi nhiệt để nâng nhiệt độ lên khoảng 70°C - 80°C nhờ tận dụng nhiệt từ dòng sản phẩm đi ra. Sau đó, sản phẩm đi vào phân đoạn gia nhiệt chính, tiếp xúc với nước nóng hoặc hơi nước áp lực cao để đạt mức 137°C.
4. Ống lưu nhiệt (Holding Tube): Đoạn ống có chiều dài được tính toán chính xác để sản phẩm lưu lại tại nhiệt độ 137°C trong vòng đúng 4 giây (hoặc 6 giây) nhằm hoàn tất quá trình tiêu diệt vi sinh vật.
5. Cụm van chuyển hướng an toàn (Divert Valve): Nếu cảm biến phát hiện nhiệt độ ở cuối ống lưu nhiệt bị sụt giảm dưới mức cài đặt (ví dụ dưới 135°C), van sẽ tự động chuyển hướng đẩy sản phẩm quay ngược lại bồn cân bằng để xử lý lại, tuyệt đối không cho sản phẩm lỗi đi vào vùng vô trùng.

5. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Để bộ phận thu mua và kỹ thuật nhà máy lựa chọn được cấu hình hệ thống tương thích và tối ưu năng suất, cần đặc biệt lưu ý các thông số kỹ thuật sau:

• Lưu lượng thiết kế (Capacity): Tính bằng lít/giờ (ví dụ: 2000L/h, 5000L/h, 10000L/h). Lưu lượng này phải khớp hoàn toàn với tốc độ của máy chiết rót vô trùng phía sau và công suất bồn chứa vô trùng (Aseptic Tank).
• Hiệu suất thu hồi nhiệt (Heat Regeneration Efficiency): Thông số này càng cao (ví dụ: ≥90%) thì lượng hơi nước cần cấp từ lò hơi để mồi nhiệt càng ít, giúp tiết kiệm chi phí năng lượng đáng kể.
• Áp suất vận hành tối đa (Max Working Pressure): Đối với các dòng máy dạng ống chạy sản phẩm sệt, áp suất hệ thống có thể lên tới 30 - 50 bar.
• Chu kỳ vận hành liên tục (Production Run Time): Thời gian máy có thể chạy liên tục trước khi phải dừng để thực hiện chu trình CIP (thường từ 8 đến 20 tiếng tùy đặc tính bám cặn của sản phẩm).



6. Lưu ý quan trọng khi Vận hành - Bảo trì - Bảo dưỡng

• Tuân thủ nghiêm ngặt chu trình tiệt trùng máy (Sterilization - AIC): Trước khi đưa sản phẩm vào chạy, toàn bộ hệ thống đường ống UHT phải được tiệt trùng trước bằng nước nóng ≥140^oC trong vòng ít nhất 30 phút để thiết lập môi trường vô trùng hoàn toàn.
• Kiểm soát hiện tượng bám cặn (Fouling): Đối với sản phẩm sữa, protein và canxi rất dễ bị cháy và bám vào thành ống khi tiếp xúc nhiệt độ cao. Cần theo dõi độ chênh lệch áp suất (Differential Pressure) giữa đầu vào và đầu ra; nếu áp suất tăng cao, chứng tỏ đường ống bị nghẹt cặn, cần dừng máy để chạy CIP ngay.
• Vệ sinh CIP (Clean-In-Place) đa cấp: Quy trình CIP cho máy UHT bắt buộc phải dùng chu trình xút nóng kết hợp axit để tẩy sạch cả mảng bám hữu cơ (chất béo, đạm) và cặn vô cơ (khoáng chất, vôi).
• Bảo dưỡng định kỳ gioăng làm kín (Gaskets): Đối với dòng máy dạng tấm, các gioăng cao su phải chịu chu kỳ co giãn nhiệt liên tục từ 20°C lên 140°C. Cần kiểm tra độ đàn hồi hàng tháng và thay thế định kỳ để tránh rò rỉ hoặc nhiễm khuẩn chéo giữa dòng nước dịch và dòng sản phẩm.



7. Xu hướng phát triển và Công nghệ mới

• Công nghệ tiệt trùng phun trực tiếp (Direct Injection/Infusion UHT): Thay vì truyền nhiệt gián tiếp qua vách ngăn inox, hơi nước tinh khiết được phun trực tiếp vào sản phẩm lỏng giúp nâng nhiệt độ lên 143°C chỉ trong 0.1 giây. Công nghệ này giảm thiểu tối đa tác động nhiệt lên sản phẩm, giữ nguyên vẹn cấu trúc tươi ngon như sữa thanh trùng thông thường.
• Hệ thống chuẩn đoán trực tuyến và IoT (Smart Maintenance): Tích hợp phần mềm theo dõi chỉ số chênh lệch áp suất và biểu đồ nhiệt theo thời gian thực, đưa ra cảnh báo chính xác thời điểm đường ống bị bám cặn vượt mức an toàn để kỹ sư chủ động dừng máy bảo trì.
• Tích hợp module tiết kiệm nước tối đa: Thu hồi toàn bộ lượng nước ngưng (condensate) từ hệ thống gia nhiệt hơi nước để tái cấp cho lò hơi hoặc dùng cho chu trình rửa sơ bộ, tối ưu hóa mục tiêu nhà máy xanh.



8. Câu hỏi thường gặp (FAQ)

1. Sữa thanh trùng và sữa tiệt trùng UHT khác nhau như thế nào?

Trả lời: Sữa thanh trùng xử lý ở nhiệt độ thấp hơn (72°C - 85°C) trong thời gian dài hơn, chỉ tiêu diệt được vi khuẩn sinh dưỡng nên bảo quản ngắn ngày (7-14 ngày) và bắt buộc phải giữ lạnh. Sữa tiệt trùng UHT xử lý ở nhiệt độ siêu cao, tiêu diệt toàn bộ vi khuẩn và bào tử nên bảo quản được dài ngày ở nhiệt độ thường.

2. Tại sao hệ thống UHT bắt buộc phải kết nối với máy chiết rót vô trùng (Aseptic Filler)?

Trả lời: Nếu sản phẩm đã được tiệt trùng vô trùng hoàn toàn nhưng lại đóng gói bằng máy chiết thông thường trong môi trường hở, vi khuẩn từ không khí sẽ lập tức tái nhiễm vào thực phẩm, làm mất hoàn toàn hiệu quả của quá trình tiệt trùng UHT.

3. Làm thế nào để biết dòng máy dạng tấm hay dạng ống phù hợp hơn cho sản phẩm của tôi?

Trả lời: Nếu sản phẩm của bạn hoàn toàn lỏng, không hạt, độ nhớt thấp (dưới 20 cP) như nước suối, sữa tươi, trà thì chọn máy dạng tấm để tiết kiệm chi phí. Nếu sản phẩm có độ nhớt cao, có xơ trái cây, thạch li ti hoặc dễ bám cặn thì bắt buộc phải chọn máy dạng ống.

4. Hiện tượng "sốc nhiệt" hoặc biến tính mùi vị của sữa trên máy UHT xử lý như thế nào?

Trả lời: Để tránh sốc nhiệt làm biến tính sản phẩm, hệ thống sử dụng các bộ điều khiển van tuyến tính hơi nước vô cùng nhạy bén để kiểm soát độ chênh lệch nhiệt độ giữa môi chất gia nhiệt và sản phẩm luôn nằm trong phạm vi an toàn từ 2°C – 3°C.

5. Hệ thống UHT có khả năng tự động xử lý khi nguồn cấp hơi nước hoặc khí nén bị sụt áp không?

Trả lời: Có. PLC trung tâm liên tục giám sát áp suất hơi và khí nén. Nếu phát hiện sụt áp khiến nhiệt độ tiệt trùng không đạt, máy sẽ lập tức kích hoạt van chuyển hướng chuyển sang chế độ an toàn (AIC - Sterile Water Run) để đẩy sản phẩm ra ngoài bằng nước vô trùng, bảo vệ hệ thống không bị cháy khét lòng ống.

ABM Việt Nam – Nhà Cung Cấp Hệ Thống Tiệt Trùng UHT Tự Động Cao Cấp, Uy Tín Hàng Đầu

Khi doanh nghiệp của bạn đang tìm kiếm giải pháp xử lý nhiệt vô trùng chuyên sâu, đáp ứng các tiêu chuẩn xuất khẩu khắt khe nhất về chất lượng cao, tự động hóa toàn diện, tốc độ cao, hoạt động bền bỉ và ổn định, Công ty TNHH Công Nghệ ABM Việt Nam chính là nhà cung ứng công nghệ trọn gói đáng tin cậy của bạn.

Khác biệt từ giải pháp của ABM Việt Nam:

• Thiết bị chất lượng chuẩn quốc tế: ABM Việt Nam cung cấp các dòng thiết bị tiệt trùng UHT thế hệ mới với toàn bộ các linh kiện cốt lõi (PLC, đầu van chống trộn, cảm biến đo nhiệt, bơm cao áp) nhập khẩu chính hãng từ các thương hiệu dẫn đầu thế giới của Đức, Nhật Bản và Thụy Điển.
• Độ hoàn thiện cơ khí tinh xảo: Hệ thống đường ống trao đổi nhiệt được gia công bằng công nghệ hàn orbital tự động trong môi trường khí trơ, bề mặt mối hàn phẳng mịn tuyệt đối, không để lại góc chết vi sinh, đảm bảo tiêu chuẩn tiệt trùng aseptic cao nhất.
• Tư vấn và may đo giải pháp chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẽ phân tích kỹ lưỡng biểu đồ công nghệ sản phẩm của bạn (độ nhớt, độ nhạy nhiệt) để tính toán chính xác diện tích trao đổi nhiệt, cấu hình dòng tấm hay dòng ống tối ưu năng suất nhất.
• Dịch vụ hậu mãi kỹ thuật toàn diện: Chúng tôi cam kết chính sách bảo hành dài hạn, bảo trì ngăn ngừa định kỳ nghiêm ngặt, hỗ trợ xử lý sự cố kỹ thuật 24/7 và luôn dự phòng sẵn nguồn linh kiện tiêu hao chính hãng tại kho để đảm bảo tiến độ sản xuất của nhà máy.

Hãy liên hệ ngay với ABM Việt Nam để bứt phá năng suất và chuẩn hóa chất lượng công nghệ nhà máy của bạn.

ABM Việt Nam – Đồng hành cùng doanh nghiệp khởi tạo công nghệ hiện đại, nâng tầm giá trị thực phẩm Việt!
