Máy chiết rót thuốc nhỏ mắt, lọ thuốc nhỏ mũi, nhỏ lỗ tai

Máy chiết rót thuốc nhỏ mắt, lọ thuốc nhỏ mũi, nhỏ lỗ tai

Máy chiết rót thuốc nhỏ mắt tự động là thiết bị công nghệ vô trùng cốt lõi, đóng vai trò quyết định đến độ an toàn và chất lượng của các sản phẩm thuốc nhỏ dùng cho các vùng nhạy cảm trên cơ thể. Do đặc thù dung dịch thuốc tiếp xúc trực tiếp với niêm mạc mắt, mũi, tai, thiết bị đòi hỏi năng lực kiểm soát nhiễm khuẩn khắt khe, độ chính xác định lượng siêu nhỏ và quy trình đóng nắp kín khít hoàn hảo. Bài viết dưới đây sẽ phân tích toàn diện cấu trúc kỹ thuật và tiêu chí lựa chọn dòng máy chuyên dụng này cho doanh nghiệp.



1. Máy chiết rót thuốc nhỏ mắt tự động là gì?

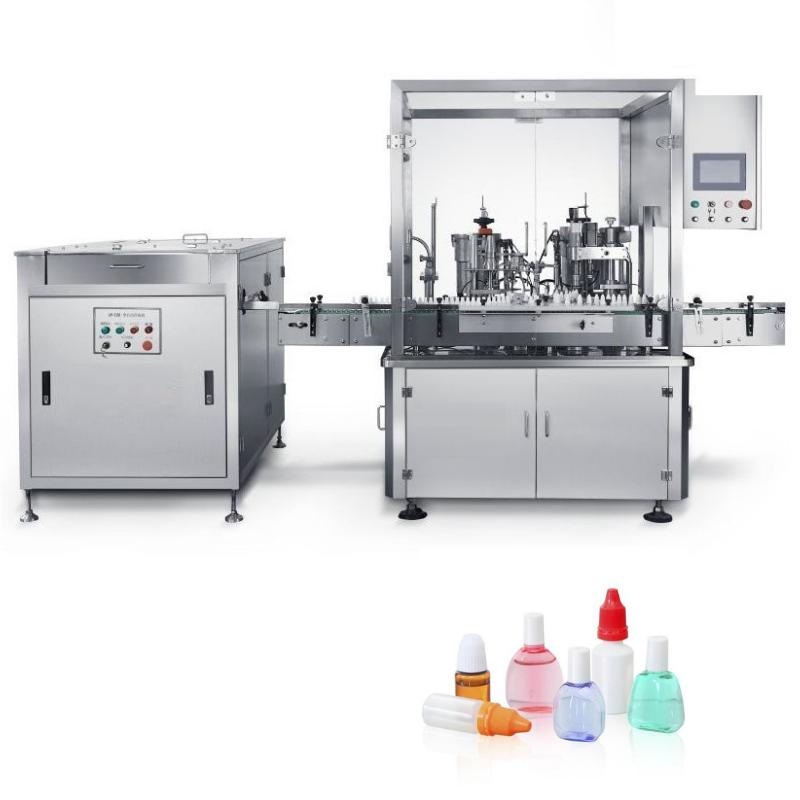

Máy chiết rót thuốc nhỏ mắt tự động (trong danh mục thiết bị y tế quốc tế thường gọi là Automatic filling and capping machine for eye, nose, and ear drop bottles) là một hệ thống cơ điện tử khép kín đồng bộ. Hệ thống thực hiện hoàn chỉnh chu trình: cấp chai nhựa/thủy tinh trống, thổi khí làm sạch lòng chai, chiết rót chính xác dung dịch thuốc vô trùng, cấp và ấn nút nhỏ giọt (dropper), cấp và xoay chặt nắp định vị (cap) ngoại vi trong môi trường áp lực dương vô trùng.



2. Ứng dụng thực tế trong ngành dược phẩm và y tế

Thiết bị này được thiết kế đa năng để xử lý các loại chai lọ thể tích nhỏ (thường từ 2ml đến 30ml) chứa các chế phẩm sinh học đặc trị:

• Chăm sóc mắt: Chiết rót các dòng thuốc nhỏ mắt kháng sinh, nước mắt nhân tạo, dung dịch ngâm kính áp tròng đòi hỏi cấp sạch môi trường Class A.
• Chăm sóc mũi: Vận hành như một máy chiết rót thuốc nhỏ mũi tự động, đóng gói các loại thuốc xịt mũi, nước muối sinh lý kháng viêm dạng nhỏ giọt cho trẻ em và người lớn.
• Chăm sóc tai: Tích hợp làm máy chiết rót thuốc nhỏ lỗ tai tự động, xử lý các dung dịch cồn boric, thuốc kháng viêm điều trị viêm tai giữa có độ nhớt và đặc tính hóa học riêng biệt.



3. Đặc điểm và lợi ích vượt trội

Khi đưa hệ thống máy chiết rót đóng nắp thuốc nhỏ mắt tự động vào vận hành, doanh nghiệp sẽ đạt được các ưu thế công nghệ vượt bậc:

• Quy trình 3 trong 1 khép kín: Các công đoạn Chiết rót - Ấn nút nhỏ giọt - Vặn nắp được thực hiện liên tục trên một mâm quay duy nhất, giảm thiểu tối đa quãng đường di chuyển của chai hở, ngăn ngừa nguy cơ ô nhiễm chéo từ môi trường.
• Định lượng bằng bơm Servo siêu chính xác: Sử dụng hệ thống bơm piston gốm tinh thể hoặc bơm nhu động điều khiển bằng motor servo độc lập, giúp sai số chiết rót luôn ổn định ở mức ≤ ± 1% ngay cả với liều lượng cực nhỏ (như chai 5ml).
• Cơ cấu vặn nắp bảo vệ ren chai: Cụm đầu xoay đóng nắp sử dụng ly hợp từ tính (magnetic clutch) hoặc motor servo để kiểm soát lực momen xoắn (torque control). Lực vặn được lập trình chính xác, đảm bảo nắp được khóa chặt nhưng không làm cháy ren hay móp méo cổ chai nhựa.
• Kiểm soát chất lượng bằng cảm biến thông minh: Tích hợp hệ thống mắt thần quang học kiểm soát chặt chẽ quy trình: Không có chai - Không chiết rót, Không có chai - Không cấp nút, Không có nút - Không cấp nắp vặn, giúp giảm thiểu tối đa hao hụt nguyên liệu và phế phẩm.

4. Phân loại cấu hình máy trên thị trường

Tùy thuộc vào năng suất mục tiêu của xưởng sản xuất, thiết bị được phân chia theo số lượng vòi chiết:

• Dòng máy công nghiệp tầm trung (2 vòi / 4 vòi chiết): Vận hành theo chu kỳ gián đoạn, năng suất dao động từ 2.000 đến 4.500 chai/giờ. Cấu hình này phù hợp cho các doanh nghiệp có danh mục sản phẩm đa dạng, thường xuyên phải đổi cỡ chai.
• Dòng máy công nghiệp tốc độ cao (6 vòi / 8 vòi chiết trở lên): Năng suất vượt trội từ 6.000 đến hơn 10.000 chai/giờ. Hệ thống sử dụng mâm xoay chia vạch liên tục và các cánh tay robot cấp nút/nắp cơ học siêu tốc, đáp ứng sản lượng lớn cho các tập đoàn dược phẩm quy mô quốc gia.



5. Cấu tạo chi tiết của thiết bị

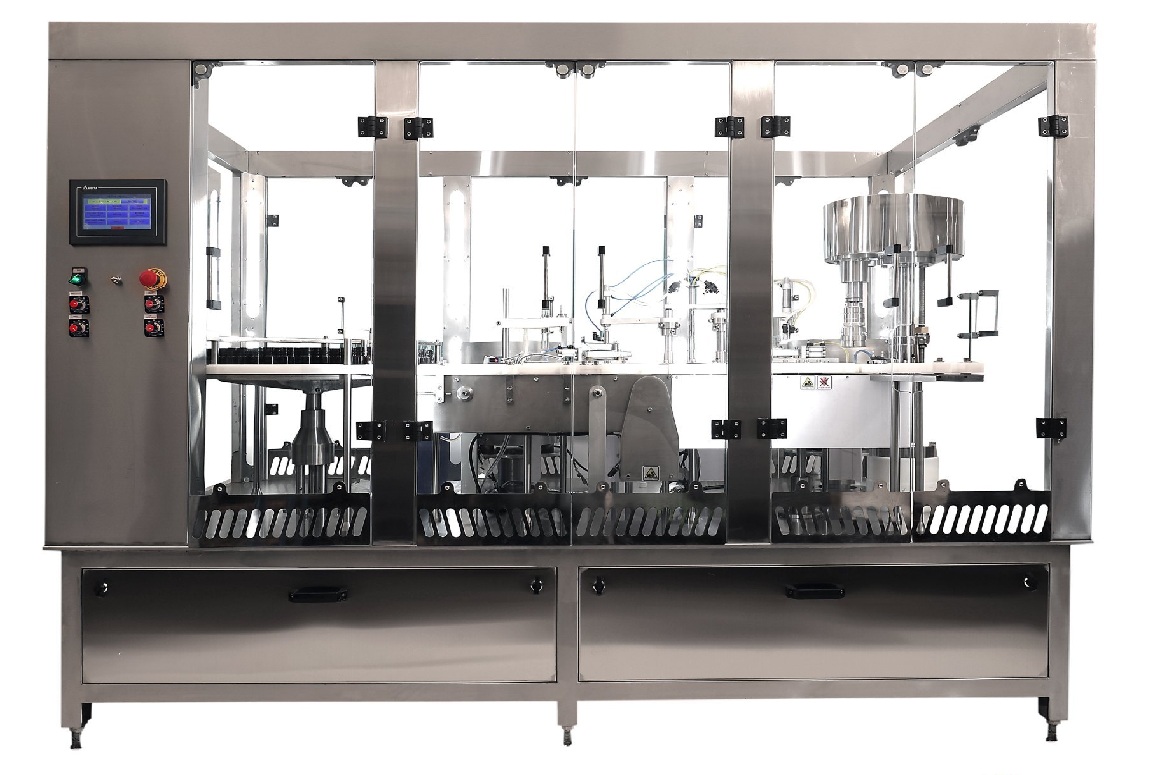

Một hệ thống máy chiết rót đóng nắp thuốc nhỏ mũi tự động và thuốc nhỏ mắt tiêu chuẩn bao gồm các module chức năng sau:

1. Mâm cấp chai và cụm băng tải (Infeed Turntable): Tự động sắp xếp chai trống từ lồng cấp liệu thành hàng đơn đi vào đường dẫn chính.
2. Cụm thổi khí sạch làm sạch (Air Washing Station): Kim phun đi sâu vào lòng chai thổi khí nén vô trùng, kết hợp lực hút áp lực âm để thu hồi toàn bộ bụi mịn hoặc tạp chất cơ học lọt vào chai trong quá trình thổi chai.

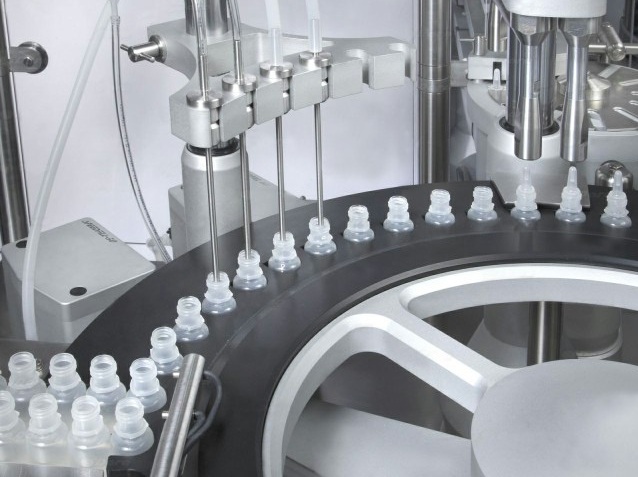

3. Cụm vòi chiết rót thuốc (Filling Station): Hệ thống vòi chiết chống nhỏ giọt, tích hợp tính năng chiết lặn (bottom-up filling) – vòi đi xuống đáy chai và rút dần lên khi bơm dịch thuốc để tránh hiện tượng sủi bọt.
4. Hệ thống phễu rung cấp nút và cấp nắp (Vibratory Bowls): Hai phễu sản xuất rung độc lập giúp định hướng nút nhỏ giọt và nắp chai đúng chiều trước khi đưa vào ống dẫn thả tự động xuống cổ chai.

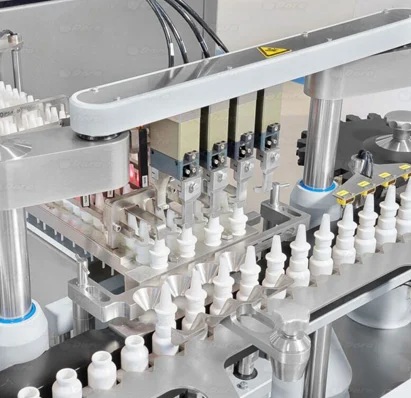

5. Cụm ấn nút và đầu vặn nắp (Placing & Capping Station): Trục cơ khí ấn chặt nút nhỏ giọt vào miệng chai, ngay sau đó đầu vặn nắp từ tính hạ xuống chụp và xoay chặt nắp theo lực cài đặt.
6. Hệ thống điều khiển trung tâm: Tủ điện đạt chuẩn IP54, tích hợp bộ lập trình PLC Siemens/Mitsubishi và màn hình cảm ứng HMI trực quan điều khiển toàn bộ biến tần, servo và hiển thị cảnh báo lỗi thời gian thực.



6. Nguyên lý hoạt động kỹ thuật

Quy trình công nghệ của máy diễn ra tự động hoàn toàn theo các nhịp chuyển động cơ học chính xác:

• Giai đoạn 1: Định vị chai. Chai trống theo băng tải đi vào mâm xoay chia vạch (starwheel). Mỗi hốc trên mâm xoay sẽ ôm khít lấy một thân chai để đưa qua các trạm chức năng.
• Giai đoạn 2: Chiết dịch vô trùng. Khi chai dừng đúng dưới vòi chiết, hệ thống bơm servo kích hoạt đẩy một lượng dung dịch thuốc chính xác vào chai.
• Giai đoạn 3: Cấp ấn nút nhỏ giọt. Chai đã có thuốc di chuyển đến trạm tiếp theo. Cánh tay cơ khí gắp nút nhỏ giọt từ ống dẫn phễu rung, định vị thẳng đứng miệng chai và dùng lực ép tịnh tiến ấn chặt nút khít vào lòng cổ chai.
• Giai đoạn 4: Đóng nắp vặn. Chai tiếp tục đi sang trạm vặn nắp. Đầu chụp hút lấy nắp chai nhựa, hạ xuống xoay tròn theo chiều kim đồng hồ. Khi lực vặn đạt đến ngưỡng momen xoắn cài đặt, ly hợp từ sẽ tự động trượt để bảo vệ ren nắp.
• Giai đoạn 5: Đẩy thành phẩm. Chai thuốc hoàn chỉnh được mâm xoay dẫn hướng đẩy trở lại băng tải đầu ra để chuyển sang máy dán nhãn hoặc tích hợp làm máy chiết rót đóng nắp thuốc nhỏ lỗ tai tự động ở các phân khu phụ trợ tiếp theo.



7. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để lựa chọn được hệ thống thiết bị tối ưu hiệu quả kinh tế và kỹ thuật, phòng mua hàng và kỹ thuật cần thẩm định kỹ các yếu tố:

• Vật liệu cụm bơm chiết: Bắt buộc phải là loại bơm piston gốm không dùng gioăng (Ceramic) hoặc hệ ống silicon y tế cao cấp (bơm nhu động) để có thể tháo rời hấp tiệt trùng dễ dàng, không sinh tiểu phân kim loại lọt vào thuốc nhỏ mắt.
• Khả năng linh hoạt thay đổi cỡ chai (Changeover): Bộ phụ tùng mâm xoay (starwheel) và thanh dẫn hướng phải thiết kế theo dạng module tháo lắp nhanh bằng tay. Việc chuyển đổi từ chai 5ml sang chai 10ml hoặc 15ml phải thực hiện dễ dàng dưới 30 phút mà không cần căn chỉnh cơ khí phức tạp.
• Sự tương thích với hệ thống LAF: Kết cấu phần trên của máy phải thông thoáng, bề mặt phẳng, dốc nhẹ để không làm cản trở dòng khí sạch thổi thẳng đứng từ trần xuống (Dòng chảy tầng - Laminar Air Flow).

8. Các thông số kỹ thuật cơ bản cần lưu ý

Khi đọc tài liệu kỹ thuật (Datasheet) của dòng máy chiết rót vô trùng này, các kỹ sư cần đặc biệt lưu ý:

• Dung tích chiết rót thích hợp: Dải dung tích máy hỗ trợ (ví dụ: 2ml – 50ml).
• Năng suất tối đa (Output): Tính bằng chai/phút hoặc chai/giờ (pcs/hr).
• Momen xoắn đóng nắp (Capping Torque): Biên độ lực vặn (ví dụ: 0.5 – 3.5 N.m) điều chỉnh được.
• Độ chân không & Áp suất khí nén: Yêu cầu áp suất đầu vào để vận hành hệ thống xylanh khí nén và vòi thổi bụi lòng chai.



9. Lưu ý khi vận hành – Bảo trì – Bảo dưỡng chuẩn kỹ thuật

• Vệ sinh đường ống thuốc (CIP/SIP): Hệ thống đường ống dẫn thuốc và cụm bơm chiết phải được chạy chu trình vệ sinh tại chỗ (Clean-in-Place) và tiệt trùng tại chỗ (Sterilize-in-Place) bằng hơi nước nóng trước mỗi mẻ sản xuất để diệt trừ tuyệt đối vi khuẩn, nấm mốc.
• Hiệu chuẩn lực momen xoắn của đầu vặn: Định kỳ hàng tuần phải dùng thiết bị đo lực chuyên dụng để kiểm tra thực tế lực vặn nắp của máy, tránh hiện tượng đầu từ tính bị yếu dẫn đến vặn lỏng nắp làm rò rỉ thuốc.
• Tuyệt đối không để nước lọt vào tủ điều khiển: Khi tiến hành vệ sinh, lau chùi máy bằng cồn khử trùng, phải che chắn kỹ các khu vực cảm biến quang học, màn hình HMI và các cổ trục motor để tránh chập cháy bo mạch điện tử.



10. Xu hướng phát triển và công nghệ mới

• Công nghệ cân kiểm tra khối lượng 100% (In-line Checkweighing): Hệ thống tích hợp các đầu cân loadcell siêu nhạy dưới băng tải, tự động cân vỏ chai trước khi chiết và cân lại sau khi chiết để tính ra khối lượng tịnh chính xác của từng chai thuốc, tự động loại bỏ các chai lỗi hàm lượng.
• Ứng dụng Robot gắp thả (Pick and Place Robot): Thay thế phễu cơ khí truyền thống bằng cánh tay robot delta kết hợp hệ thống camera nhận diện (Vision System) để gắp nút và nắp thả vào chai một cách êm ái, giảm thiểu tối đa hiện tượng kẹt nút/nắp cơ học.
• Thiết kế cắm vô trùng hoàn toàn (Isolation Barrier): Máy được tích hợp sẵn trong buồng cách ly Isolator kín khít tuyệt đối, vận hành hoàn toàn qua găng tay chuyên dụng, cách ly con người hoàn toàn khỏi vùng thuốc để đảm bảo độ vô trùng tuyệt đối theo chuẩn EU-GMP.



11. Câu hỏi thường gặp (FAQ)

1. Tại sao máy hay bị kẹt nắp hoặc nút nhỏ giọt ở ống dẫn hướng phễu rung?
   • Trả lời: Nguyên nhân phổ biến do kích thước biên dạng của nắp/nút từ nhà cung ứng bao bì có sai số lớn (vượt quá dung sai thiết kế của máy), hoặc do phễu rung cài đặt tần số quá mạnh làm các nắp bị chèn ép đè lên nhau.
2. Làm thế nào để xử lý hiện tượng thuốc nhỏ mắt bị sủi bọt tràn ra miệng chai khi chiết tốc độ cao?
   • Trả lời: Cần cài đặt lại hành trình vòi chiết lặn sâu xuống đáy chai và điều chỉnh tốc độ bơm dịch của motor servo chậm lại ở giai đoạn đầu, sau đó tăng tốc ở giữa hành trình và ngắt dứt điểm dòng chảy ở cuối hành trình (gọi là công nghệ chiết phân tầng).
3. Hệ thống "Không chai - Không chiết rót" hoạt động như thế nào nếu mâm quay bị khuyết vị trí chai?
   • Trả lời: Cảm biến quang học đặt ở trạm vào sẽ quét qua từng hốc mâm xoay. Nếu phát hiện vị trí hốc trống, tín hiệu sẽ truyền ngay về PLC để khóa van điều khiển khí nén hoặc dừng motor servo của vòi chiết tương ứng tại nhịp quay đó, ngăn dịch thuốc phun ra ngoài gây bẩn máy.
4. Tại sao nắp chai sau khi vặn xong có hiện tượng bị xước sơn hoặc mòn vẹt cạnh nhựa?
   • Trả lời: Do đầu chụp vặn nắp cơ học chọn sai biên dạng khuôn hoặc lực momen xoắn của đầu từ tính cài đặt quá lớn, khiến đầu chụp tiếp tục xoay ma sát mạnh lên mặt nắp khi nắp đã kịch ren.
5. Có thể dùng chung một máy cho cả chai thuốc nhỏ mắt nhựa và chai thủy tinh được không?
   • Trả lời: Hoàn toàn được nếu hệ thống kẹp cơ khí và mâm xoay được thiết kế tương thích với đường kính của cả hai loại chai. Thông thường, doanh nghiệp chỉ cần đầu tư thêm một bộ mâm xoay phụ phụ trợ để thay đổi khi đổi vật liệu bao bì.

12. ABM Việt Nam – Nhà cung cấp máy chiết rót thuốc nhỏ mắt tự động chất lượng cao uy tín

Đầu tư một dây chuyền sản xuất thuốc nhỏ mắt, nhỏ mũi, nhỏ tai vô trùng đòi hỏi độ chính xác công nghệ ở mức tuyệt đối và một hồ sơ thẩm định thiết bị hoàn chỉnh. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đối tác chiến lược hàng đầu chuyên nhập khẩu và cung cấp giải pháp trọn gói dòng thiết bị cao cấp này.

Hệ thống máy do ABM Việt Nam cung cấp khẳng định các giá trị cốt lõi vượt trội:

• Chất lượng cao & Bền bỉ vượt vòng đời: Toàn bộ thân vỏ máy và các cấu phần tiếp xúc trực tiếp với dịch thuốc được chế tác tinh xảo từ thép không gỉ SUS316L, bề mặt xử lý đạt độ bóng gương (Mirror Polish), chống ăn mòn hóa học và dễ dàng tiệt trùng đạt chuẩn GMP-WHO và EU-GMP.
• Tốc độ cao & Vận hành siêu ổn định: Tích hợp hệ thống linh kiện điện tử, động cơ Servo chính hãng từ các thương hiệu hàng đầu thế giới (Siemens, Schneider, Omron...), giúp máy vận hành êm ái 24/7 với tỷ lệ phế phẩm gần như bằng không.
• Giải pháp tùy chỉnh chuyên sâu: ABM Việt Nam sở hữu đội ngũ kỹ sư cơ điện dày dặn kinh nghiệm, sẵn sàng tư vấn cấu hình thiết bị tối ưu theo layout phòng sạch của khách hàng, cung cấp đầy đủ hồ sơ validation IQ/OQ/PQ và cam kết dịch vụ bảo hành, bảo trì định kỳ chu đáo nhất.



Để nhận catalogue kỹ thuật chi tiết, thông số chuyên sâu và báo giá hệ thống máy chiết rót đóng nắp thuốc nhỏ mắt tự động tối ưu nhất, xin vui lòng liên hệ với chúng tôi:

Nếu quý doanh nghiệp đang lên kế hoạch đầu tư, hãy chia sẻ thêm một số thông tin:

• Dung tích chai và vật liệu bao bì doanh nghiệp dự kiến sản xuất (chai nhựa hay lọ thủy tinh)?
• Năng suất mục tiêu của nhà máy cần đạt được là bao nhiêu chai/giờ?
• Hệ thống thiết bị cần vận hành độc lập hay kết nối đồng bộ liền mạch với Hệ thống máy rửa chai và Hầm sấy tiệt trùng phía trước?
