Dây chuyền chiết rót mứt, nước sốt, tương, nước chấm, nước gia vị tự động

Dây chuyền chiết rót mứt, nước sốt, tương, nước chấm, nước gia vị tự động

Trong ngành công nghiệp chế biến thực phẩm và gia vị hiện đại, việc tối ưu hóa quy trình đóng gói đóng vai trò quyết định đến năng suất, chất lượng và thời gian bảo quản của sản phẩm. Các loại chất lỏng có độ nhớt cao, chứa hạt nhỏ như mứt, nước sốt, hoặc các chất lỏng dễ bay hơi, có tính ăn mòn cao như nước mắm, nước chấm luôn là bài toán thách thức đối với khâu đóng chai.

Sự ra đời của dây chuyền chiết rót mứt, nước sốt, tương, nước chấm, nước gia vị tự động chính là chìa khóa công nghệ giúp các doanh nghiệp giải quyết triệt để bài toán này. Bài viết dưới đây sẽ phân tích chuyên sâu dưới góc nhìn kỹ thuật và vận hành về hệ thống tự động hóa tiên tiến này.



1. Định nghĩa và Ứng dụng thực tế

Định nghĩa

Dây chuyền chiết rót mứt, nước sốt, tương, nước chấm, nước gia vị tự động (tên tiếng Anh: Automatic filling line for jams, sauces, pastes, dipping sauces, and liquid seasonings) là một hệ thống thiết bị cơ điện tử hợp nhất, hoạt động liên hoàn từ khâu cấp chai/hũ rỗng, súc rửa, chiết rót định lượng, cấp nắp, đóng nắp, dán nhãn cho đến khâu đóng thùng thành phẩm mà không cần sự can thiệp thủ công của công nhân.

Ứng dụng thực tế trong sản xuất

Hệ thống này được thiết kế module hóa tối ưu, cho phép tùy chỉnh cấu hình để đáp ứng đa dạng các dải sản phẩm có đặc tính lý hóa khác nhau:

• Ngành gia vị đặc, sệt, có hạt: Sử dụng máy chiết rót mứt tự động hoặc máy chiết rót tương ớt, tương cà chua, tương đen, dầu hào tự động chuyên dụng. Hệ thống xử lý hoàn hảo các chất lỏng có độ nhớt cao (high-viscosity) và dính mà không làm biến dạng cấu trúc hạt hay nghẹt vòi chiết.
• Ngành gia vị lỏng, độ nhớt thấp: Ứng dụng máy chiết rót nước mắm, nước tương, nước chấm tự động. Thiết bị được tối ưu để chống bọt, chống nhỏ giọt và chịu được tính ăn mòn hóa học cao của muối/acid trong nước chấm.
• Ứng dụng đa năng: Tích hợp máy chiết rót gia vị, nước sốt tự động để chuyển đổi linh hoạt giữa các sản phẩm như sốt mayonaise, nước lèo cô đặc, dầu giấm, nước sốt BBQ.
• Mở rộng sản xuất: Ngoài thực phẩm, cấu hình công nghệ của hệ thống này còn có khả năng tùy biến cao, dễ dàng chuyển đổi sang lắp đặt dây chuyền chiết rót hóa mỹ phẩm tự động cho các sản phẩm như dầu gội, nước rửa chén, nước giặt xả nhờ tính tương đồng về nguyên lý chiết piston hoặc lưu lượng kế.



2. Đặc điểm kỹ thuật và Lợi ích vượt trội

Đặc điểm kỹ thuật nổi bật

• Vật liệu cao cấp: Toàn bộ phần tiếp xúc trực tiếp với sản phẩm được chế tạo từ inox 316L (SS316L) chống ăn mòn tối đa, đáp ứng nghiêm ngặt tiêu chuẩn GMP và FDA.
• Điều khiển thông minh: Hệ điều hành dựa trên nền tảng PLC (Siemens, Delta, Mitsubishi) kết hợp màn hình cảm ứng HMI trực quan.
• Hệ thống truyền động chính xác: Sử dụng động cơ Servo (Servo Motor) điều khiển trục Piston hoặc van chiết, đảm bảo độ chính xác hành trình ở mức micromet.

Lợi ích kinh tế và vận hành

• Độ chính xác định lượng tuyệt đối: Sai số chiết rót được kiểm soát dưới mức ±0.5% - 1%, giảm thiểu tối đa hao hụt nguyên liệu cao cấp.
• Năng suất siêu cao và ổn định: Tốc độ chiết có thể đạt từ 2,000 đến 12,000 chai/giờ tùy thuộc vào số vòi chiết (từ 4 đến 24 vòi).
• Đảm bảo an toàn vệ sinh dịch tễ: Quy trình khép kín hoàn toàn loại bỏ nguy cơ tái nhiễm khuẩn từ môi trường và con người, kéo dài hạn sử dụng (Shelf-life) của thực phẩm.
• Tối ưu hóa chi phí nhân công: Thay thế từ 10-15 nhân công lao động thủ công, hoàn vốn đầu tư (ROI) nhanh chóng chỉ trong vòng 12 - 18 tháng.

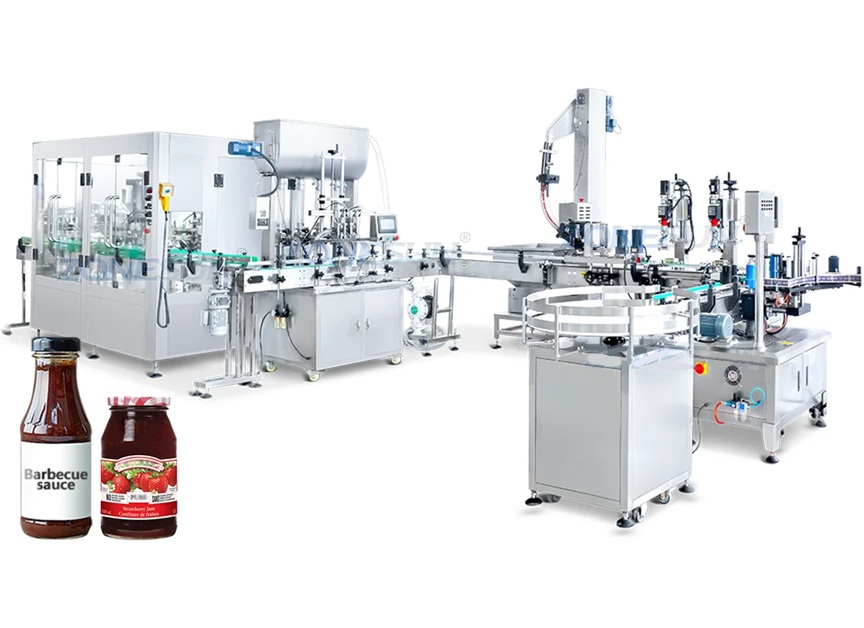

3. Cấu tạo chi tiết của Dây chuyền tự động

Một dây chuyền hoàn chỉnh là sự phối hợp đồng bộ của các cụm module kỹ thuật sau:

[Bàn cấp chai] ➔ [Máy súc rửa] ➔ [Cụm chiết rót] ➔ [Máy cấp & vặn nắp] ➔ [Máy dán nhãn] ➔ [Bàn thu gom]

1. Cụm cấp chai rỗng (Bottle Unscrambler): Bàn quay mâm hoặc máy sắp chai tự động đưa chai/hũ vào băng tải theo một hàng duy nhất.
2. Module súc rửa/Khử trùng (Air/Water Rinser): Sử dụng khí nén sạch (Ion hóa) hoặc nước vô trùng để làm sạch bụi bẩn bên trong chai trước khi chiết.

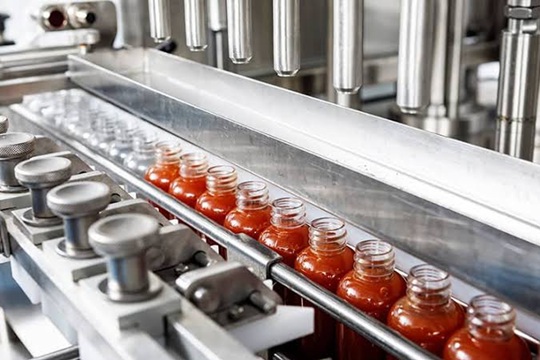

3. Cụm máy chiết rót chủ đạo (Filling Machine): Gồm bồn chứa nguyên liệu (có cánh khuấy và gia nhiệt nếu chiết mứt/sốt đặc), hệ thống vòi chiết chống nhỏ giọt (Anti-dripping nozzles), và cơ cấu định lượng (Piston/Servo hoặc Lưu lượng kế).
4. Cụm cấp nắp và siết nắp (Capping Machine): Hệ thống rung cấp nắp tự động, định hướng nắp và sử dụng motor servo/khí nén để siết chặt nắp với lực torque kiểm soát được (tránh vỡ nắp hoặc lỏng nắp).
5. Hệ thống kiểm tra chất lượng (Inspection & Rejection):

Cảm biến phát hiện chai thiếu khối lượng, chai không có nắp và tự động đẩy loại bỏ ra khỏi băng tải.

6. Module hoàn thiện sản phẩm: Bao gồm máy dán nhãn (nhãn decal màng hoặc nhãn hồ keo), máy in hạn sử dụng (In phun công nghiệp Inkjet hoặc in Laser) và bàn lật/đóng thùng carton.



4. Nguyên lý hoạt động chuyên sâu

Dây chuyền vận hành dựa trên sự kết hợp giữa truyền động cơ khí chính xác, khí nén và điều khiển tự động lập trình. Tùy thuộc vào trạng thái vật lý của nguyên liệu, nguyên lý chiết được chia làm 3 loại chính:

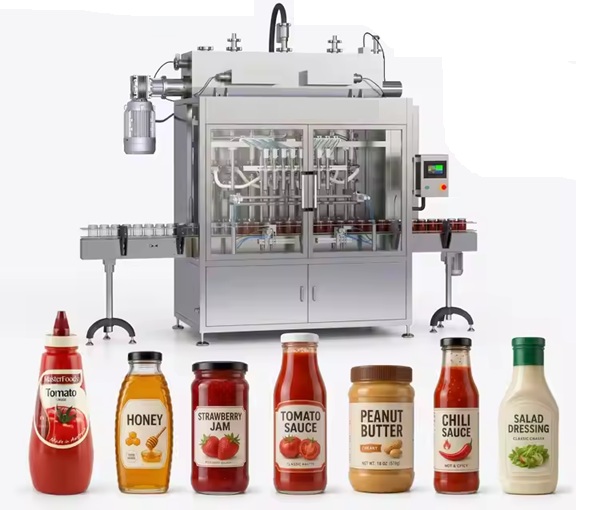

Nguyên lý chiết rót Piston (Servo Driven Piston)

• Ứng dụng: Mứt, tương ớt, nước sốt đặc, sản phẩm có hạt cấu trúc.
• Vận hành: Động cơ Servo điều khiển hành trình của piston đi lùi để hút một lượng thể tích chính xác từ bồn chứa vào xi-lanh thông qua van chuyển hướng 3 ngả (3-way valve). Sau đó, piston đẩy tới để ép nguyên liệu qua vòi chiết dòng vào chai. Việc dùng motor servo giúp thay đổi thể tích chiết dễ dàng ngay trên màn hình HMI mà không cần chỉnh cơ khí.

Nguyên lý chiết rót lưu lượng kế (Flowmeter Filling)

• Ứng dụng: Nước mắm, nước tương, dầu hào, nước chấm lỏng.
• Vận hành: Mỗi vòi chiết được trang bị một cảm biến lưu lượng điện từ (Electromagnetic Flowmeter) hoặc khối lượng (Mass Flowmeter). Khi chất lỏng chảy qua, cảm biến đo đạc chính xác dòng chảy khối lượng và truyền tín hiệu về PLC. Ngay khi đạt định lượng cài đặt, PLC ra lệnh đóng van khí nén tại vòi chiết tức thì.

Cơ chế chống tạo bọt và nhỏ giọt (Diving Nozzles)

Đối với nước mắm hoặc nước chấm dễ tạo bọt, vòi chiết được lập trình đi sâu xuống đáy chai (Bottom-up filling). Vòi chiết sẽ vừa chiết vừa đi ngược lên trên theo tốc độ dâng của chất lỏng, triệt tiêu hoàn toàn sự hình thành bọt khí. Hệ thống cắt giọt bằng khí nén tại đầu vòi ngăn chặn hiện tượng rớt sản phẩm lên miệng chai gây mốc, hỏng sau này.

5. Phân loại Dây chuyền chiết rót

Dựa trên cấu trúc thiết kế cấu hình cơ khí, thiết bị được phân chia cụ thể như sau:

Tiêu chí phân loại	Dây chuyền chiết rót Thẳng (In-line)	Dây chuyền chiết rót Mâm quay (Rotary)
Cơ chế vận hành	Chai di chuyển thẳng, dừng lại theo từng block để chiết (Intermittent)	Chai đi vào mâm quay liên tục, vừa quay vừa chiết (Continuous)
Năng suất sản xuất	Trung bình - Khá (1,000 - 3,500 chai/giờ)	Rất cao (4,000 - >12,000 chai/giờ)
Độ linh hoạt	Rất cao, dễ thay đổi kích thước chai khác nhau	Hạn chế, cần thay đổi bộ dưỡng (Starwheel) khi đổi cỡ chai
Chi phí đầu tư	Tối ưu, phù hợp doanh nghiệp SME & Medium	Cao, phù hợp tập đoàn lớn, nhà máy quy mô lớn



6. Hướng dẫn lựa chọn sản phẩm và Thông số kỹ thuật cần lưu ý

Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để chọn đúng cấu hình máy, bộ phận kỹ thuật và thu mua cần phối hợp làm rõ các yếu tố cốt lõi:

1. Đặc tính lý hóa của sản phẩm: Độ nhớt (Viscosity - cPs), nhiệt độ chiết (chiết nóng hot-fill hay chiết nguội), sản phẩm có hạt hay không, kích thước hạt tối đa là bao nhiêu mm?
2. Biên độ dung tích chai: Dải chiết rộng hay hẹp (ví dụ: từ 100ml - 500ml hay từ 500ml - 2000ml)? Điều này quyết định kích thước xi-lanh hoặc loại lưu lượng kế.
3. Vật liệu bao bì: Chai PET, chai thủy tinh, hay hũ nhựa chịu nhiệt? Chai thủy tinh cần lưu ý cơ cấu kẹp và siết nắp kim loại (nắp Lug cap/Twist-off), chai PET cần nắp ren nhựa.

Các thông số kỹ thuật cơ bản cần đặc biệt lưu ý

Khi đánh giá bảng Chào giá (Quotation) từ nhà cung cấp, kỹ thuật viên cần kiểm tra kỹ các thông số sau:

• Dải định lượng (Filling Range): Ví dụ 50ml - 500ml; 100ml - 1000ml.
• Năng suất thiết kế (Capacity): Tính bằng sản phẩm/phút (bpm) hoặc chai/giờ (bph).
• Sai số chiết (Filling Accuracy): Tiêu chuẩn phải đạt ≤ ± 0.5% - 1%.
• Áp suất khí nén yêu cầu (Air Pressure): Thường từ 0.6 - 0.8 Mpa; Lưu lượng khí tiêu thụ (m³/phút).
• Công suất điện năng (Power Supply): Tổng công suất tiêu thụ (kW), nguồn điện 3 pha 380V/50Hz.
• Kích thước hạt tối đa cho phép (Max Particle Size): Đối với dòng chiết mứt/sốt có thịt, hạt ớt, sợi nha đam.



7. Quy trình Vận hành – Bảo trì – Bảo dưỡng chuẩn công nghiệp

Quy trình vệ sinh CIP (Clean-In-Place) bắt buộc

Trong ngành thực phẩm, vệ sinh là yếu tố sống còn. Dây chuyền hiện đại phải tích hợp hệ thống tự động vệ sinh CIP:

• Bước 1: Đẩy hết nguyên liệu tồn dư bằng nước ấm hoặc khí nén.
• Bước 2: Tuần hoàn dung dịch kiềm loãng (NaOH 1% - 2%) ở nhiệt độ 65 ^oC - 75 ^oC) để tẩy sạch dầu mỡ, chất béo, protein bám dính.
• Bước 3: Trung hòa và súc rửa lại bằng nước sạch.
• Bước 4: Tuần hoàn dung dịch sát khuẩn (như Axit peracetic loãng) hoặc súc rửa bằng nước nóng >85 ^oC để diệt khuẩn hoàn toàn vòi chiết và đường ống.

Lưu ý bảo dưỡng định kỳ dành cho kỹ thuật vận hành

• Hàng ngày: Kiểm tra bộ lọc khí nén, xả nước ngưng tụ trong bộ lọc triệt để. Kiểm tra hoạt động của các mắt cảm biến quang (Sensor).
• Hàng tuần: Kiểm tra độ căng của băng tải, xích tải. Tra mỡ bôi trơn thực phẩm (Food-grade grease) vào các trục tịnh tiến, bạc đạn, piston.
• Hàng tháng/Quý: Kiểm tra các ron, phốt cao su (O-ring) tại vòi chiết và xi-lanh piston. Thay thế ngay nếu có dấu hiệu mài mòn, nứt nẻ để tránh rò rỉ nguyên liệu và lọt khí làm sai lệch định lượng.



8. Xu hướng phát triển và Công nghệ mới

Ngành chế biến thực phẩm đang dịch chuyển mạnh mẽ hướng tới cuộc cách mạng Công nghiệp 4.0 với các điểm nhấn công nghệ:

• Ứng dụng Trí tuệ nhân tạo (AI) và IoT: Tích hợp các cảm biến thông minh giám sát rung động, nhiệt độ motor, truyền dữ liệu thời gian thực về hệ thống đám mây để dự đoán lỗi trước khi máy hỏng (Predictive Maintenance).
• Công nghệ chiết rót không tiếp xúc (Non-contact Filling): Loại bỏ hoàn toàn sự tiếp xúc cơ học giữa vòi chiết và miệng chai, triệt tiêu nguy cơ nhiễm khuẩn chéo tuyệt đối.
• Hệ thống điều khiển Servo toàn phần (Full-Servo Drive): Không chỉ vòi chiết mà toàn bộ hệ thống cấp nắp, siết nắp đều dùng servo để đồng bộ tốc độ hoàn hảo, giảm thời gian chuyển đổi sản phẩm (Changeover time) xuống dưới 15 phút bằng cách lưu các công thức (Recipes) trên HMI.



9. Các câu hỏi thường gặp (FAQ)

1. Hệ thống này có thể chiết được mứt có lẫn hạt trái cây lớn được không?

Trả lời: Có. Với dòng mứt có hạt (như mứt dâu, mứt nha đam, sốt có hạt ớt...), hệ thống sẽ dùng kết cấu van xoay chuyển hướng đặc biệt (Rotary Valve) kết hợp vòi chiết khẩu độ lớn. Cơ cấu này ngăn chặn tình trạng kẹt hạt, không làm dập nát cấu trúc hạt trái cây khi ép định lượng.

2. Khi tôi thay đổi từ chai thủy tinh sang chai nhựa PET thì cần thay đổi những gì trên máy?

Trả lời: Nếu đường kính thân chai và cổ chai không đổi, bạn chỉ cần điều chỉnh lại chiều cao vòi chiết và lực siết nắp trên màn hình HMI. Nếu kích thước khác nhau hoàn toàn, bạn cần thay đổi đồ gá/dưỡng chai (bộ cữ định hướng băng tải) và bộ kẹp nắp tương ứng. Thời gian thay thế thường mất từ 15-30 phút.

3. Tại sao máy chiết nước mắm của tôi hay bị sai lệch định lượng sau một thời gian chạy?

Trả lời: Có hai nguyên nhân kỹ thuật chính: Một là do cặn muối hoặc cặn hữu cơ bám dính vào thành trong của cảm biến lưu lượng, làm sai lệch kết quả đo (cần vệ sinh CIP kỹ). Hai là do ron cao su (phốt) của piston bị mòn dẫn đến lọt khí, cần kiểm tra và thay phốt định kỳ.

4. Dây chuyền chiết rót nước sốt nóng (Hot-filling) có gì khác biệt với chiết rót thông thường?

Trả lời: Máy chiết nóng (thường từ 85^oC - 90^oC để tiệt trùng sản phẩm) yêu cầu bồn chứa phải có cấu tạo 3 lớp cách nhiệt, có hệ thống gia nhiệt tuần hoàn để giữ nhiệt độ không bị tụt. Toàn bộ ron phốt phải là vật liệu chịu nhiệt cao (Viton hoặc Teflon) và hệ thống băng tải phải chịu được sốc nhiệt.

5. Hệ thống này có thể dùng để chiết nước rửa chén hay sữa tắm được không?

Trả lời: Hoàn toàn được. Về mặt nguyên lý cơ điện tử, kết cấu chiết rót piston và vật liệu inox 316L hoàn toàn đáp ứng tốt việc chiết hóa mỹ phẩm. Tuy nhiên, khi chuyển đổi giữa thực phẩm và hóa chất, bạn phải thực hiện quy trình tẩy rửa, súc ống cực kỳ nghiêm ngặt hoặc đầu tư module đường ống tách biệt hoàn toàn để tránh nhiễm chéo.
