Lò thiêu kết - Lò nung kết

Lò thiêu kết chân không - Lò nung kết chân không

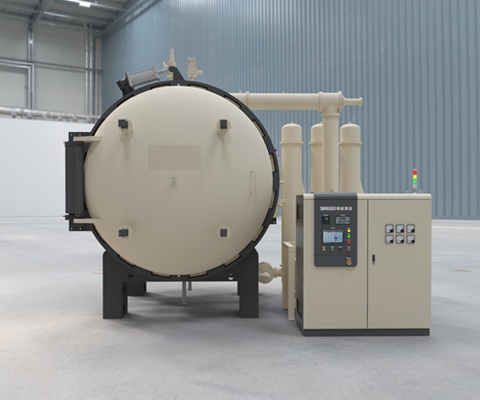

Lò thiêu kết chân không (tên tiếng Anh chuyên ngành là vacuum sintering furnace) là giải pháp công nghệ gia nhiệt đỉnh cao trong ngành luyện kim bột, chế tạo vật liệu nano và sản xuất gốm kỹ thuật cao. Thiết bị này kiểm soát khắt khe sự kết dính hạt phôi ở trạng thái rắn dưới môi trường áp suất âm sâu, biến các khối bột kim loại hoặc gốm ép lỏng lẻo thành cấu trúc thành phẩm có độ đặc nén dẻo dai và cơ tính chịu tải vượt trội. Đối với các kỹ sư trưởng, bộ phận thu mua công nghệ và các chủ doanh nghiệp chế tạo linh kiện, việc làm chủ các thông số kỹ thuật của hệ thống nung áp suất âm là chìa khóa để nâng tầm chất lượng vật liệu đạt tiêu chuẩn quốc tế khắt khe.

Bài viết này cung cấp phân tích kỹ thuật chuyên sâu về quy trình và cấu tạo của dòng lò nung kết đặc chủng.



1. Định nghĩa lò thiêu kết chân không là gì?

Lò thiêu kết chân không là dòng lò nung công nghiệp khép kín mà chu trình nén kết khối vật liệu được thực hiện bên trong một buồng chân không siêu sạch (áp suất âm được rút cạn từ 10^-2 mbar đến dưới 10^-5 mbar). Dưới tác động đồng thời của nhiệt độ cao (thường từ 1.200 ^oC đến vượt ngưỡng 2.000 ^oC) và môi trường không có oxy, các nguyên tử trong hạt bột kim loại tự khuếch tán, liên kết hạt liên mạng vững chắc, thu hẹp các hốc xốp vi mô mà không làm nóng chảy hoàn toàn phôi bản gốc.

Trong một số tài liệu kỹ thuật và phân xưởng cơ khí, thiết bị này còn được gọi là lò nung kết chân không.



2. Ứng dụng đặc thù trong ngành chế tạo vật liệu cao cấp

Do sở hữu khả năng thiêu kết tinh vi không gây oxi hóa hay bám bẩn mối liên kết hạt bột, hệ thống này đóng vai trò xương sống tại các nhà máy:

• Sản xuất dụng cụ cắt gọt (Hardmetals): Thiêu kết các dòng hợp kim mác Carbide cứng (WC-Co, TiC) dùng làm mảnh dao tiện CNC, mũi khoan dầm thép, khuôn dập vuốt nguội chịu mài mòn cực độ.
• Ngành gốm kỹ thuật và vật liệu mới: Chế tạo các phôi gốm Zirconia, Alumina ứng dụng trong cấy ghép y tế (răng sứ, xương khớp nhân tạo), các tấm bia gá đích bốc hơi mạ PVD và linh kiện tản nhiệt ngách.
• Công nghệ in 3D kim loại và luyện kim bột (MIM): Liên kết thiêu kết làm đặc các linh kiện phức tạp chế tạo từ bột thép không rỉ (Stainless Steel), Titan sau khi qua trạm phun ép định hình hoặc thiêu kết chùm tia laser.



3. Đặc đặc kỹ thuật và lợi ích cơ lý vượt trội

Đặc điểm cấu trúc cơ điện tử chịu nhiệt khốc liệt

• Hệ Hot Zone siêu chịu nhiệt: Mặt trong buồng nung sử dụng phên sấy nung bằng chất liệu Graphite có độ tinh khiết cao hoặc các lá kim loại quý chịu nhiệt tốt (Molybdenum, Tungsten) kẹp nhiều lớp cách nhiệt carbon carbon (C/C composite) giữ nhiệt tăm tắp.
• Module bóc tách chất kết dính tích hợp (Debinding System): Bột phôi trước khi nung kết luôn trộn kẹp keo sáp để định hình. Lò tích hợp bẫy thu hồi keo sáp ngưng tụ đặc dụng (Wax/Binder Trap), ngăn hơi keo bốc lên phá hủy độ sạch của tháp bơm chân không.
• Hệ thống sấy kẹp khí nén áp lực trơ: Có thể nạp xả dòng khí Argon, Hydro hoặc Nitơ tinh khiết để xử lý hoàn thiện tinh thể bề mặt hoặc gia tốc làm nguội dập tôi nhanh phôi thành phẩm.

Lợi ích sản xuất và kinh tế cho doanh nghiệp

• Độ đặc nén cơ tính tiệm cận lý thuyết: Tỷ lệ rỗng vi mô sau thiêu kết kịch khung dưới mức 0.1%, giúp phôi kim loại đạt độ cứng, độ bền kéo và khả năng chịu mài mòn cơ học cao nhất.
• Dung sai hình khối chính xác đồng đều: Thuật toán điều khiển nhiệt đa vùng SCR tinh chỉnh dốc nhiệt nâng hạ phân cấp dưới ± 1 ^oC, triệt tiêu các vết rạn nứt vi mô rủi ro co ngót cơ học không đều.
• Tiết kiệm năng lượng phân khu: Buồng hầm cách nhiệt kín bọc vỏ thép dày hai lớp kẹp áo nước Chiller tuần hoàn chạy quanh giúp giam nhiệt lượng 100% bên trong lòng lò, hạ mức tiêu hao điện năng nhà xưởng.

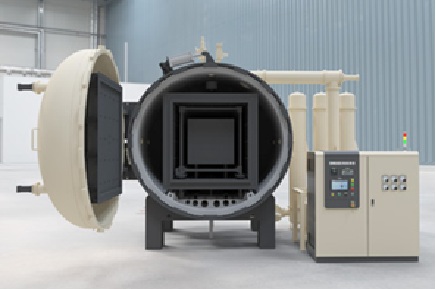

4. Cấu tạo và nguyên lý hoạt động của lò thiêu kết chân không

Cấu tạo chi tiết các module chức năng

Hệ thống vacuum sintering furnace tiêu chuẩn được cấu thành từ các cụm cơ cấu liên động khép kín:

[Hệ tháp bơm chân không cơ học & Roots] ──> [Bẫy ngưng tụ thu hồi chất kết dính]

                                                         │

[Tủ điện Thyristor SCR / Thuật toán PID] ──> [Buồng nhiệt Hot Zone chịu nhiệt cao]

                                                         │

[Hệ thống nước tuần hoàn giải nhiệt áo vỏ] ──> [Hệ van nạp khí trơ Argon/Hydro]

1. Vỏ lò hai lớp kẹp nước mát (Double-wall Water-cooled Jacket): Giữ khung ngoài lò luôn mát mẻ, triệt tiêu bức xạ nhiệt lượng thoát ra nhà xưởng xí nghiệp.
2. Hệ thống tháp bơm và đo áp suất âm sâu: Sử dụng cảm biến Pirani/Penning calib đo thời gian thực phối hợp van đóng mở tịnh tiến áp lực khí nén k kín.
3. Hệ nguồn sấy nung dòng lớn: Biến thế hạ áp dòng lớn cấp cho thanh nhiệt Graphite phát nhiệt bức xạ bao phủ toàn diện giỏ hàng.

Nguyên lý hoạt động kỹ thuật

Phôi xanh (phôi bột ép kèm sáp keo) được xếp vào khay đỡ đẩy vào buồng -> Khóa thủy lực cửa lò kẹp chặt gioăng Viton chịu nhiệt -> Tầng bơm thô hút áp suất âm nhẹ, lò sấy nâng nhiệt giai đoạn một (thường từ 200 ^oC - 600 ^oC để hóa hơi toàn bộ sáp keo, hơi keo được bẫy gom tách sạch -> Tầng bơm Roots và khuếch tán kích hoạt hút cạn không khí đạt độ chân không cao -> Lò vặn ga tăng nhiệt tốc độ cao lên ngưỡng thiêu kết (1.300 ^oC - 1.600 ^oC tùy phôi) và giữ nhiệt cố định để các hạt bột bắt cầu tinh thể liên kết -> Kết thúc chu trình, máy có thể xả khí Argon trơ áp lực để quạt tuần hoàn thổi nguội nhanh phôi trước khi xả áp mở cửa lấy sản phẩm.



5. Các thông số kỹ thuật cốt lõi cần lưu ý khi lựa chọn lò

Để phòng Thu mua kĩ càng phối hợp với phòng Kỹ thuật công nghệ chọn đúng cấu hình model, cần soi kỹ bảng thông số kỹ thuật khắt khe sau:

Thông số kỹ thuật cốt lõi	Ý nghĩa đối với chất lượng phôi nung kết
Kích thước buồng nhiệt hiệu dụng (W x H x L)	Giới hạn không gian xếp khay phôi, quyết định sản lượng khối lượng sản phẩm cho một mẻ chạy.
Nhiệt độ tối đa cho phép làm việc (oC)	Phải lớn hơn nhiệt độ thiêu kết của vật liệu ít nhất 150 oC để bảo vệ màng thọ thanh sấy.
Độ chân không giới hạn lúc nung (Ultimate Vacuum)	Thường yêu cầu đạt dải 10-3 mbar đến dải 10-5 mbar để triệt tiêu hạt oxy tự do.
Tốc độ tăng rò rỉ áp suất (Leak Rate)	Yêu cầu khắt khe dưới mức 5 x 10-3 mbar/giờ để giữ độ tinh khiết khí quyển lò nung.
Hiệu suất bẫy thu hồi keo sáp (Binder trap)	Khả năng gom giữ sáp keo dư (đạt từ 95% - 98%) bảo vệ an toàn buồng hầm máy bơm.
Độ đồng đều phân bố nhiệt độ buồng	Sai số khống chế nghiêm ngặt trong khoảng ±3oC hoặc ±5oC toàn không gian Hot Zone.



6. Hướng dẫn vận hành, bảo trì và bảo dưỡng định kỳ

Do lò vận hành kết hợp dải nhiệt độ siêu cao kẹp áp suất âm chân không khắt khe, quy trình bảo dưỡng cần thực hiện tỉ mỉ:

Lưu ý khi vận hành

• Xả bẫy thu hồi sáp keo sau mỗi mẻ: Chất kết dính sau khi ngưng tụ thành dạng dầu đặc hoặc sáp dẻo trong bẫy lạnh cần được xả dọn sạch sau mỗi ca chạy máy. Nếu lười vệ sinh, keo thừa sẽ tràn vào đường ống hút gây kẹt cứng nghẹt cánh van chân không phá hủy tháp bơm.
• Calib kiểm chuẩn can nhiệt định kỳ: Can nhiệt nung dải nhiệt cao (Can nhiệt loại S, R hoặc B làm từ kim loại quý Platin-Rhodi) bị lão hóa hao mòn theo thời gian dải nhiệt lớn. Cần calib so sánh với can nhiệt mẫu hằng tháng để tránh hiện tượng báo sai nhiệt độ làm chảy phôi mẻ hàng.
• Vệ sinh bề mặt tiếp xúc gioăng cửa: Dùng dung môi chuyên dụng lau sạch bụi mịn dính trên rãnh cao su Viton cửa hầm trước khi bấm nút đóng nắp kẹp lò, triệt tiêu mọi điểm hở rò khí ngầm.

Quy trình bảo dưỡng cơ khí chính xác

• Hằng ngày: Kiểm tra áp lực lưu lượng nước giải nhiệt áo vỏ và kiểm tra đồng hồ đo mức dầu bơm chân không.
• Hằng tuần: Kiểm tra độ mòn của các tấm phên chắn Graphite bên trong Hot zone. Thổi bụi khô hệ bo mạch tủ điện điều khiển nguồn SCR.
• Hằng tháng: Kiểm tra độ rơ kẹp khóa thủy lực cửa. Thay mới dầu chân không đặc chủng chịu nhiệt nếu dầu dính cặn keo đổi màu đục xám.



7. Xu hướng phát triển công nghệ mới trong ngành thiêu kết

Ngành chế tạo vật liệu kỹ thuật cao đang bứt phá mạnh mẽ theo hướng tích hợp đa năng:

• Lò thiêu kết ép nóng chân không tích hợp (Vacuum Hot Pressing Sintering): Tích hợp thêm một hệ xilanh thủy lực dầm ép trực tiếp lực lớn từ đỉnh xuống lòng bộ khuôn nung trong môi trường chân không nhiệt độ cao. Công nghệ này vừa sấy nhiệt vừa nén chặt ép cơ học đồng thời, giúp rút ngắn thời gian thiêu kết và nhân đôi độ đặc nén dẻo dai cơ tính phôi.
• Phần mềm mô phỏng dốc nhiệt AI trực quan: Máy tính tự động quét khối lượng phôi xếp trong giỏ hàng để tự lập lập hành trình dốc tăng nhiệt thông minh, triệt tiêu hoàn toàn rủi ro nứt nẻ, biến dạng do hiện tượng sốc trễ nhiệt lõi.

8. Câu hỏi thường gặp (FAQ) về thiết bị nung kết chân không

1. Tại sao hợp kim cứng Carbide (WC-Co) bắt buộc phải thiêu kết trong môi trường chân không?

Trả lời: Chất kết dính Coban (Co) trong phôi hợp kim cứng rất dễ bị oxi hóa tạo thành các oxit giòn ở nhiệt độ cao, phá hủy cấu trúc dẻo dai của dao cụ. Ngoài ra môi trường áp suất âm sâu của lò thiêu kết chân không giúp kéo và đẩy sạch toàn bộ bóng khí siêu vi kẹt trong khối bột ép ra ngoài, giúp phôi đạt độ đặc sít vật lý gần như tuyệt đối 100%.

2. Lò thiêu kết chân không bằng Graphite và bằng Kim loại (Molybdenum) khác nhau ra sao?

Trả lời: Lò buồng nhiệt Graphite có giá đầu tư phôi rẻ hơn, chịu nhiệt dẻo dai lên tới hơn 2.000 ^oC bền bỉ nhưng có thể phát tán lượng nhỏ bụi các-bon mịn, phù hợp cho thiêu kết hợp kim cứng, thép dụng cụ. Lò buồng nhiệt kim loại Molybdenum sạch hoàn toàn không bụi bẩn, dải nhiệt giới hạn khoảng 1.350 ^oC - 1.600 ^oC, bắt buộc ứng dụng cho gốm sứ y tế, linh kiện bán dẫn cao cấp yêu cầu vô trùng Cleanroom.

3. Khí Hydro được nạp vào lò thiêu kết nhằm mục đích công nghệ gì?

Trả lời: Khí Hydro (H₂) là chất khử mạnh. Trong quy trình nung kết một số mác bột kim loại đặc biệt, dòng khí Hydro tinh khiết được nạp phân cấp vào lò để chủ động hoàn trả, phản ứng bóc tách sạch các lớp oxit bám dính bẩn trên bề mặt tinh thể hạt bột, giúp quá trình liên kết hạt diễn ra sắc nét hoàn hảo hơn.

4. Tại sao hệ thống nước làm mát tuần hoàn Chiller lại là module sống còn của lò chân không?

Trả lời: Lòng buồng nung sấy đạt nhiệt độ khốc liệt trên 1.500 ^oC. Nếu hệ thống bơm giải nhiệt nước Chiller kẹp áo vỏ lò bị mất áp dừng hoạt động quá 5 phút, nhiệt lượng bức xạ cực đại sẽ đốt cháy hỏng hệ gioăng cửa cao su chịu lực, làm chảy méo vách thép kết cấu ngoài và phóng nổ áp lực nguy hiểm phá hủy toàn bộ thiết bị. Hệ lò bắt buộc trang bị rơ-le dòng chảy liên động ngắt điện nguồn nung tự động khi mất nước.

5. Làm thế nào kiểm tra phát hiện máy đang bị rò rỉ rách gioăng chân không ngầm?

Trả lời: Khi thấy thời gian kéo tầng bơm hút đạt độ chân không giới hạn lâu hơn bình thường nhiều lần, hoặc khi khóa van chặn bơm mà chỉ số áp suất âm vọt lên nhanh (Leak rate vượt ngưỡng tiêu chuẩn), chứng tỏ lò bị hở ngầm. Kỹ sư thường sử dụng Máy dò rò rỉ khí Heli (Helium Leak Detector) chuyên dụng phun khí quanh các đầu khớp nối van kẹp gioăng cửa để bắt chính xác vị trí điểm hở vi mô.
