Xe đẩy kèm thiết bị nâng hạ xoay đặt

Xe đẩy kèm thiết bị nâng hạ xoay đặt

Xe đẩy kèm thiết bị nâng hạ xoay đặt là giải pháp công nghệ di động tiên tiến trong điều kiện sản xuất cơ khí, dược phẩm, thực phẩm và logistics hiện đại. Thiết bị kết hợp linh hoạt giữa khả năng di chuyển linh hoạt của xe đẩy và sức mạnh của cơ cấu nâng hạ, xoay lật cơ điện tử. Hệ thống này giúp giải phóng hoàn toàn sức lao động của công nhân, triệt tiêu nguy cơ chấn thương lao động và tối ưu hóa tốc độ bốc dỡ hàng hóa. Bài viết chuyên sâu dưới đây sẽ phân tích toàn diện kết cấu cơ khí và tiêu chí kỹ thuật lựa chọn dòng sản phẩm đặc chủng này cho doanh nghiệp.



1. Xe đẩy kèm thiết bị nâng hạ xoay đặt là gì?

Xe đẩy kèm thiết bị nâng hạ xoay đặt (trong kỹ thuật công nghiệp quốc tế gọi là Trolley with rotating lifting and positioning device) là thiết bị hỗ trợ nâng hạ di động thông minh. Thiết bị sử dụng hệ thống khung gầm bánh xe kết hợp với cơ cấu cột nâng thủy lực hoặc trục vít điện, đầu kẹp gá chuyên dụng và cụm xoay lật góc rộng. Hệ thống cho phép gắp, nâng một vật thể nặng từ vị trí bất kỳ, di chuyển đến khu vực đích và xoay lật đúng góc độ kỹ thuật để đặt vào dây chuyền sản xuất một cách chính xác.



2. Ứng dụng thực tế và phân loại cấu hình chuyên dụng

Nhờ tính linh hoạt cao và khả năng tùy biến đầu gắp cơ khí, thiết bị được phân chia thành 3 cấu hình chuyên dụng lõi tương ứng với các dạng vật tư công nghiệp:

2.1. Cấu hình gắp lõi cuộn, trục ống

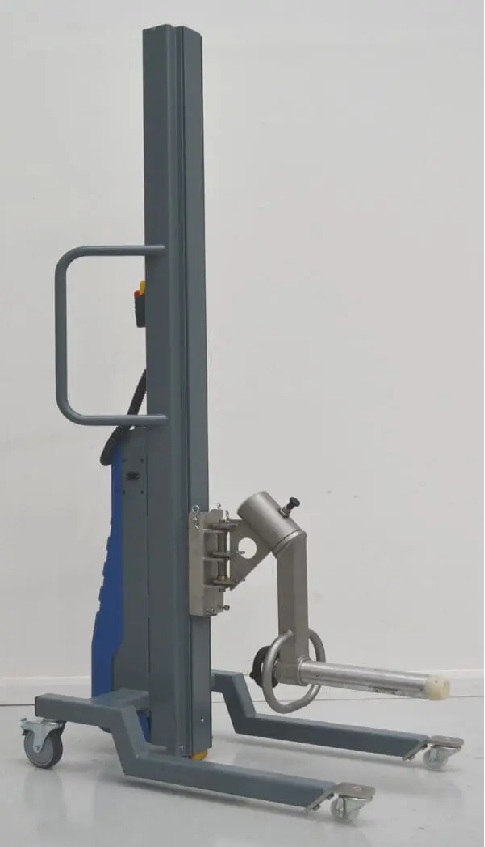

• Xe đẩy kèm thiết bị nâng hạ xoay đặt cuộn, trụ, trục, lõi (Kỹ thuật quốc tế gọi là Trolley with lifting and rotating device for positioning coil, roll, tube, pillar, shaft and core): Dòng máy sử dụng một trục kẹp cơ khí hoặc trục kẹp bung nở bằng khí nén đâm xuyên vào tâm của lõi cuộn. Hệ thống tự động nâng lên và xoay lật 90 độ (từ hướng đứng sang hướng ngang) để gá lắp các cuộn màng nhựa màng nhôm nặng vào trục xả của máy đóng gói vỉ, máy chiết rót bọc màng hoặc dây chuyền in bao bì màng phức hợp.

2.2. Cấu hình xếp chồng cấu kiện bao bì

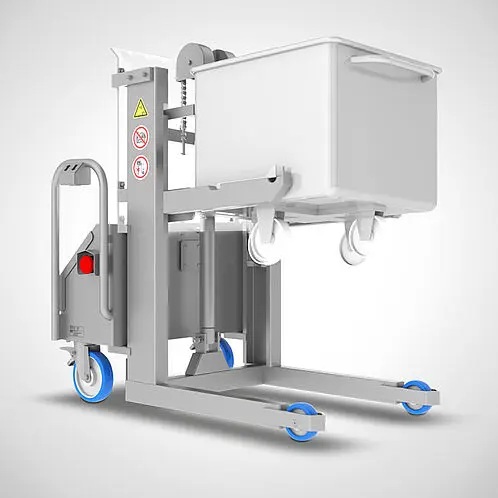

• Xe đẩy kèm thiết bị nâng hạ xoay đặt xếp khay, thùng, hộp, giỏ, rổ (Trolley with lifting and rotating device for stacking tray, bin, box, basket, and crate): Thiết bị được trang bị hai tay càng gắp hoặc cơ cấu kẹp vách hông vững chắc. Máy hỗ trợ công nhân nhấc các khay vỉ inox chứa đầy ống tiêm, lọ thuốc từ lò sấy hầm ra ngoài, xoay đảo hướng để xếp chồng kịch trần lên các giá kệ kho, hoặc nâng hạ các thùng nhựa, hộp carton nguyên liệu nạp vào phễu máy công nghiệp.

2.3. Cấu hình hút tấm phẳng công nghệ chân không

• Xe đẩy kèm thiết bị hút chân không nâng hạ xoay đặt cho tấm (Trolley equipped with a vacuum lifting and rotating device for panel, sheet, plate): Đây là phiên bản cao cấp tích hợp một bơm hút chân không mini chạy bằng ắc-quy và hệ thống các núm hút cao su chịu lực (suction cups). Máy áp chặt các núm hút vào bề mặt phẳng để giữ chặt, nâng lên và xoay nghiêng các tấm vật liệu lớn một cách êm ái, bảo vệ tuyệt đối bề mặt sản phẩm không bị trầy xước.



3. Đặc điểm và lợi ích kỹ thuật vượt trội

Việc đưa hệ thống thiết bị nâng hạ di động này vào mặt bằng phân xưởng mang lại những lợi ích kinh tế - an toàn rất rõ ràng:

• An toàn lao động tối đa (Ergonomics): Triệt tiêu 100% việc công nhân phải bê vác các vật thể nặng (từ 50kg đến hơn 300kg) sai tư thế gây thoát vị đĩa đệm, chấn thương cột sống hoặc đổ vỡ vật tư gây nguy hiểm.
• Vận hành tinh gọn 1 nhân công: Một kỹ thuật viên nữ hoặc công nhân có thể dễ dàng điều khiển xe đẩy gắp, nhấc và xoay lật cuộn màng bao bì siêu nặng chỉ bằng một nút bấm nhẹ nhàng trên tay cầm điều khiển.
• Độ vô trùng đạt chuẩn GMP: Thân xe đẩy chế tạo tinh xảo từ Inox 304/316L đánh bóng nhẵn mịn, không bám bụi phấn, không rò rỉ dầu mỡ và hệ thống bánh xe bọc nhựa Polyurethane (PU) phòng sạch, không để lại vệt đen ma sát trên sàn epoxy.
• Di chuyển cơ động linh hoạt: Nhờ kết cấu nhỏ gọn, xe dễ dàng lách qua các cửa phòng sạch hẹp, hành lang công nghệ và tiếp cận sâu vào lòng các bệ máy sản xuất chính mà các hệ thống xe nâng lớn hay cầu trục cố định không thể tiếp cận được.



4. Cấu tạo chi tiết của xe đẩy nâng hạ cơ động

Một hệ thống xe đẩy kết hợp thiết bị nâng gá tiêu chuẩn được cấu thành từ các cấu phần cơ khí chính xác:

1. Hệ thống khung gầm và chân càng xe (Chassis & Outriggers): Chế tạo bằng thép không gỉ dày chịu lực cao, thiết kế trọng tâm thấp chống lật. Hai chân càng phía dưới có thể thu hẹp hoặc mở rộng bằng tay cơ học để ôm khít lấy chân bệ máy chính.
2. Cột nâng trung tâm (Mast & Lift Drive): Trục đứng vững chắc tích hợp thanh trượt tuyến tính con lăn. Cơ cấu dẫn động nâng hạ bằng xylanh điện xoay chiều hoặc hệ thống trục vít - đai ốc bi (ball-screw) dẫn động cơ học kết nối motor DC lực kéo lớn.
3. Hệ thống nguồn ắc quy phụ trợ: Bộ pin lithium hoặc ắc-quy khô kín khí 24V tích hợp sạc thông minh bên trong thân máy, cho phép xe chạy liên tục từ 8 - 12 tiếng sau một chu kỳ sạc đầy.
4. Cụm xoay lật điều hướng (Rotating Mechanism): Trục xoay cơ khí dẫn động bằng tay quay hộp số giảm tốc hoặc tích hợp motor điện mini, hỗ trợ lật góc 90° - 180° - 360° theo yêu cầu công nghệ.
5. Cụm gá kẹp thành phẩm (Đầu công tác): Bộ phận thay đổi linh hoạt tùy bài toán bao gồm: trục bung nở khí trơ kẹp lõi cuộn, tay kẹp khí nén bóp vách thùng hoặc mâm núm hút chân không.
6. Tay cầm điều khiển thông minh (Steering Handle):

Tích hợp nút bấm nâng/hạ, công tắc dừng khẩn cấp (Emergency stop) và hệ thống đèn led hiển thị dung lượng pin thời gian thực.

                  [ CỘT NÂNG TRUNG TÂM ]

                            ||

    [Tay Cầm PLC] ----> [Cụm Con Trượt] ====> [ ĐẦU XOAY LẬT 90°/360° ]

                            ||                           ||

    [Bộ Pin Nguồn]          ||                (Trục Bung Nở Kẹp Lõi Cuộn)

    [ Hệ Khung Gầm ] =======||                           ||

         ||                                              v

  (Bánh Xe PU Sàn Sạch)                       [Cuộn Màng Nhôm/Nhựa Nặng]

5. Nguyên lý hoạt động kỹ thuật

Quy trình gắp đặt vật tư vận hành tuần hoàn theo chuỗi thao tác cơ điện tử khép kín:

• Bước 1: Tiếp cận vật tư. Người vận hành đẩy xe đến vị trí cuộn màng hoặc thùng nguyên liệu đặt trên pallet. Điều chỉnh nút bấm hạ thấp đầu công tác xuống đúng độ cao tâm vật thể.
• Bước 2: Khóa chặt cơ học. Tiến hành đưa trục bung nở vào lòng lõi cuộn màng (hoặc áp chặt khay kẹp vào hông thùng nhựa), kích hoạt van khí nén hoặc tay gạt khóa cơ khí để đầu gắp ngậm, mút chặt kịch trần vào cấu kiện vật tư.
• Bước 3: Nâng hành trình và Di chuyển. Nhấn nút nâng trên tay cầm điều khiển, motor điện kéo cụm con trượt nâng vật tư lên cách mặt sàn từ 20 - 30 cm để đảm bảo an toàn hành trình, sau đó công nhân đẩy nhẹ xe di chuyển đến máy sản xuất chính.
• Bước 4: Xoay lật và Định vị góc đặt. Khi đến bệ máy xả, nhấn nút xoay điện (hoặc quay tay bánh răng giảm tốc). Vật thể từ hướng thẳng đứng sẽ được lật xoay một góc chính xác 90 độ sang hướng nằm ngang. Tiếp tục nâng xe lên đúng độ cao trục gá và đẩy tịnh tiến để lồng cuộn màng vào trục máy xả liệu.
• Bước 5: Nhả liệu và Hồi vị. Kích hoạt nhả kẹp nở khí nén (hoặc xả áp van phá chân không đối với dạng tấm phẳng). Đầu gắp rút ra an toàn, kỹ thuật viên bấm hạ thấp con trượt về điểm gốc và đẩy xe trở lại vị trí đón mẻ liệu tiếp theo.



6. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để chọn mua được một cấu hình xe đẩy kèm thiết bị gắp đặt tối ưu nhất, bộ phận kỹ thuật cùng phòng mua hàng cần phối hợp thẩm định các thông số kỹ thuật lõi:

• Tải trọng nâng thực tế lớn nhất: Xác định rõ khối lượng của cuộn màng bao bì hay thùng nguyên liệu nặng nhất trong xưởng (phổ biến các dải dải cân từ 100kg, 150kg, 200kg đến 350kg) để tính toán hệ số an toàn cho khung dầm vách đứng của xe.
• Kích thước hình học của vật tư gắp: Cần cung cấp chính xác đường kính ngoài, chiều dài cuộn màng, đường kính lòng lõi giấy/nhựa (ví dụ: lõi 3 inch hoặc 6 inch) để nhà chế tạo gia công chính xác biên dạng đầu trục kẹp bung nở.
• Chiều cao nâng tối đa (Lift Height): Đo khoảng cách từ mặt sàn lên tới vị trí trục cao nhất của máy đóng gói phía trước (ví dụ: nâng cao 1.5 mét, 1.8 mét hoặc 2.2 mét) nhằm thiết kế chiều cao tổng thể của cột nângmast tương thích.



7. Các thông số kỹ thuật cơ bản cần lưu ý khi thẩm định Datasheet

• Năng suất tải nâng danh định (Rated Capacity): Đơn vị tính bằng kg.
• Tốc độ nâng hạ có tải: Đo bằng mm/giây hoặc mét/phút.
• Góc lật xoay chuyển động (Rotation Angle): Xoay lật định vị 90 độ, 180 độ hoặc quay tròn liên tục 360 độ.
• Dung lượng nguồn cấp điện (Battery Specification): Thông số Ah của Pin sạc Lithium và thời gian sạc đầy tiêu chuẩn.
• Đường kính bánh xe & Vật liệu chống mài mòn: Bánh xe PU ∅ 125mm hoặc ∅ 150mm tích hợp phanh hãm chân đôi an toàn.



8. Quy trình Vận hành – Bảo trì – Bảo dưỡng chuẩn cơ điện

• Trước khi vận hành ca làm việc: Kiểm tra bằng mắt thường hệ thống khung hàn xem có rạn nứt không. Thử tải nâng hạ không tải để kiểm tra độ nhạy của hành trình giới hạn (limit switch). Kiểm tra dung lượng ắc quy trên màn hình led, đảm bảo nguồn điện không bị yếu giữa chừng khi đang nâng vật nặng trên cao.
• Trong khi di chuyển xe đẩy: Tuyệt đối không được đẩy xe di chuyển tốc độ cao khi vật nặng đang được nâng ở vị trí kịch trần cột buồm Mast. Bắt buộc phải hạ thấp tải trọng xuống gần sát chân gầm xe để hạ thấp trọng tâm, tránh nguy cơ lật xe do quán tính khi rẽ ngoặt hoặc đi qua gờ giảm tốc.
• Vệ sinh lau chùi bảo dưỡng định kỳ: Sử dụng khăn mềm ẩm lau sạch bụi thuốc, hóa chất bám trên ty trượt tuyến tính. Định kỳ hàng tháng tra dầu bôi trơn chuyên dụng vào trục vít đai ốc bi và xích nâng. Kiểm tra độ bám và độ mòn của bề mặt bánh xe PU, loại bỏ các sợi rác xơ dính quấn vào trục bánh xe gây bó phanh.



9. Xu hướng phát triển và công nghệ mới thông minh

• Cơ cấu nâng hạ tích hợp cảm biến lực (Lực cân điện tử): Hệ thống đầu kẹp được gắn các cảm biến loadcell siêu nhạy. Khi nhấc thùng nguyên liệu lên, màn hình điều khiển lập tức hiển thị chính xác khối lượng tịnh của vật tư, giúp kiểm soát sản lượng xuất nhập kho trực tiếp trên hành trình di chuyển.
• Hệ thống dẫn đường di động tự động một phần (Semi-AGV): Xe đẩy được trang bị động cơ điện trợ lực bánh lái thông minh (Power-drive). Công nhân không cần tốn lực đẩy cơ học, chỉ cần dắt nhẹ tay cầm điều hướng, cảm biến lực của tay cầm tự động kích hoạt motor điện trợ lực hỗ trợ xe tiến lùi cực kỳ êm ái trên sàn phẳng.
• Cụm kẹp đổi khuôn nhanh bằng module khóa chốt: Xu hướng thiết kế bệ đỡ đầu công tác vạn năng. Doanh nghiệp chỉ cần đầu tư 1 chiếc xe đẩy cơ sở chính và sắm thêm 3 bộ đầu kẹp module rời (Trục nở cuộn, Khay gắp thùng, Núm hút chân không). Việc tháo lắp thay thế các module này chỉ mất dưới 2 phút thông qua các chốt khóa nhanh nhanh chóng định hình.



10. Câu hỏi thường gặp (FAQ)

1. Tại sao trục kẹp bung nở bằng khí nén đôi khi bị trượt xoay bên trong lòng lõi cuộn màng khi đang xoay lật?
   • Trả lời: Nguyên nhân phổ biến do áp lực khí nén cấp vào trục kẹp chưa đạt mức áp suất quy định (yêu cầu tối thiểu 5 - 6 Bar) khiến các thanh răng kẹp gá chưa nở ra kịch biên để mút chặt vào lõi giấy, hoặc do lòng lõi cuộn bao bì bị ẩm mục nát làm giảm hệ số ma sát cơ học bám dính.
2. Bộ pin lithium cấp nguồn của xe đẩy nâng hạ có an toàn khi sử dụng trong môi trường phòng sạch ngành dược không?
   • Trả lời: Hoàn toàn an toàn. Thiết bị sử dụng hệ pin lithium-ion cao cấp kín khít hoàn toàn, không bay hơi axit hay sinh hạt bụi tiểu phân như các dòng ắc quy chì truyền thống, đáp ứng hoàn hảo tiêu chuẩn kiểm soát khí sạch khắt khe của xưởng dược GMP.
3. Xe có bị lật nhào về phía trước khi kẹp và nâng một thùng hàng nặng 200kg ra xa khỏi thân xe không?
   • Trả lời: Không. Thiết kế cơ khí của xe đẩy được tính toán cân bằng mô-men lực đối trọng rất kỹ lưỡng. Hệ chân càng xe đẩy (outriggers) phía dưới luôn được kéo dài ra phía trước vượt qua tâm trọng lực của khối hàng gắp, đảm bảo xe luôn đứng vững tuyệt đối không bị bập bênh hay lật nhào.
4. Có thể sử dụng xe đẩy hút chân không để gắp các tấm vật liệu có bề mặt nhám thô hoặc đục lỗ không?
   • Trả lời: Dòng xe đẩy kèm thiết bị hút chân không nâng hạ xoay đặt cho tấm chỉ vận hành hiệu quả nhất trên các bề mặt nhẵn phẳng, kín khí như tấm kính, tấm inox, tấm nhựa mica hoặc tấm gỗ phủ Melamine bóng. Nếu bề mặt vật liệu bị rỗ nhám nặng hoặc đục lỗ, áp suất chân không sẽ bị rò rỉ liên tục khiến núm cao su không thể bám mút giữ chặt được hàng.
5. Bao lâu thì cần cắm sạc pin cho xe đẩy nâng điện này?
   • Trả lời: Thiết bị tích hợp hệ thống mạch cảnh báo dòng thông minh. Khi dung lượng pin sụt giảm xuống dưới mức 20%, đèn led hiển thị sẽ chuyển sang màu đỏ và phát tín hiệu bíp cảnh báo. Doanh nghiệp nên đưa xe vào trạm sạc điện trung tâm, thời gian sạc đầy tiêu chuẩn thường mất từ 4 - 5 tiếng.

11. ABM Việt Nam – Nhà cung cấp xe đẩy kèm thiết bị nâng hạ xoay đặt chất lượng cao uy tín

Để giải quyết triệt để bài toán an toàn lao động trong khâu bốc dỡ vật tư nặng và nâng cao tính tự động hóa cơ động cho nhà máy, việc lựa chọn đối tác thiết kế và chế tạo thiết bị uy tín là yếu tố cốt lõi hàng đầu. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị tiên phong chuyên nhập khẩu, phân phối và tùy chỉnh chuyên sâu các dòng xe đẩy kèm thiết bị nâng hạ xoay đặt thế hệ mới đạt tiêu chuẩn chất lượng công nghiệp quốc tế.

Hệ thống giải pháp di động từ ABM Việt Nam khẳng định những thế mạnh kỹ thuật vượt trội:

• Chất lượng cơ khí xuất sắc: Toàn bộ hệ thống khung dầm chịu lực, cột nâng mast và kết cấu gá kẹp được chế tác tinh xảo bằng vật liệu thép cường độ cao hoặc thép không gỉ cao cấp SUS304 đạt độ bóng gương cơ lý bề mặt cao, chịu tải ổn định và vận hành bền bỉ vượt trội.
• Công nghệ điều khiển êm ái & Tốc độ cao: Sử dụng hệ thống motor điện kéo, bộ pin nguồn Lithium tuổi thọ cao và hệ phân phối cam cơ cấu cơ điện tử chính hãng từ các thương hiệu hàng đầu thế giới, giúp hành trình nâng hạ xoay đặt diễn ra vô cùng mượt mà, không giật cục vật lý, triệt tiêu tiếng ồn.
• Thiết kế may đo tùy chỉnh theo chuẩn GMP: ABM Việt Nam sở hữu năng lực thiết kế chuyên sâu, sẵn sàng đo đạc thực tế kích thước cuộn màng, thùng hàng cụ thể của từng nhà máy để chế tạo các module đầu gắp cơ khí cá nhân hóa hoàn hảo, đi kèm đầy đủ hồ sơ kỹ thuật thẩm định xưởng.

Đội ngũ kỹ sư cơ điện giàu kinh nghiệm của ABM Việt Nam luôn sẵn sàng đồng hành cùng quý doanh nghiệp từ khâu khảo sát thực tế mặt bằng nhà xưởng, tư vấn cấu hình kỹ thuật tối ưu dòng chảy vật tư cho đến dịch vụ chuyển giao lắp đặt và bảo trì định chuẩn trọn đời sản phẩm.



Để nhận catalogue chi tiết, bản vẽ thiết kế công nghệ và bảng báo giá hệ thống xe đẩy kèm thiết bị nâng hạ xoay đặt tự động tối ưu chi phí đầu tư nhất, xin vui lòng liên hệ với chúng tôi:

Nếu quý doanh nghiệp đang lên kế hoạch trang bị dòng thiết bị hỗ trợ thông minh này, hãy chia sẻ thêm một số thông tin kỹ thuật:

• Tải trọng lớn nhất của khối vật tư doanh nghiệp cần nâng hạ, xoay đặt là bao nhiêu kilôgam?
• Doanh nghiệp ưu tiên dòng sản phẩm gắp cuộn màng lõi trục, xếp chồng khay thùng hộp hay dùng núm hút chân không gắp tấm vật liệu phẳng?
• Chiều cao nâng tối đa mà đầu gắp cần đạt được để tiếp cận gá lắp vào máy sản xuất phía trước là bao nhiêu mét?
