Máy vô nang thuốc - Máy đóng nang thuốc

Máy vô nang thuốc là thiết bị cốt lõi trong dây chuyền sản xuất dược phẩm và thực phẩm chức năng hiện đại, giúp định lượng và đóng thuốc vào vỏ nang cứng một cách chính xác, năng suất cao. Bài viết chuyên sâu này cung cấp đầy đủ thông tin từ cấu tạo, nguyên lý vận hành kỹ thuật đến tiêu chí lựa chọn thiết bị tối ưu cho doanh nghiệp.

1. Máy vô nang thuốc là gì?

Máy vô nang thuốc (tiếng Anh thường gọi là Capsule filling machine) là thiết bị cơ điện tử chuyên dụng được sử dụng để tự động hóa quá trình tách vỏ nang trống, dịch định lượng (bột, hạt cốm, viên nén nhỏ hoặc chất lỏng), nạp nguyên liệu vào thân nang, và khóa chặt hai nửa vỏ nang lại với nhau. Thiết bị này đảm bảo độ đồng đều khối lượng nghiêm ngặt theo các tiêu chuẩn GMP-WHO, PIC/S và FDA.

2. Ứng dụng thực tế trong ngành công nghiệp

Thiết bị này được ứng dụng rộng rãi trong các nhà máy sản xuất nhờ khả năng xử lý đa dạng dạng bào chế:

• Ngành dược phẩm: Đóng gói các loại thuốc kháng sinh, thuốc điều trị dạng bột hoặc cốm đặc trị đòi hỏi sai số hàm lượng cực nhỏ.
• Ngành thực phẩm chức năng: Đóng nang các loại bột thảo dược, vitamin, khoáng chất, đông trùng hạ thảo, collagen.
• Phát triển R&D: Thử nghiệm lâm sàng các công thức thuốc mới trước khi đưa vào sản xuất hàng loạt.

3. Đặc điểm và lợi ích vượt trội

Khi chuyển đổi từ phương pháp thủ công sang sử dụng máy vô nang thuốc tự động, doanh nghiệp sẽ đạt được những lợi thế lớn:

• Độ chính xác tuyệt đối: Sử dụng công nghệ nén đĩa (Tamping pin) hoặc định lượng piston giúp sai số khối lượng thuốc đạt mức dưới ±1% - ±3%.
• Năng suất vượt trội: Tốc độ vận hành cực cao, đáp ứng sản lượng từ hàng chục nghìn đến hàng trăm nghìn viên mỗi giờ.
• Đảm bảo vệ sinh vô trùng: Chu trình khép kín giảm thiểu tối đa sự tiếp xúc của con người, ngăn ngừa ô nhiễm chéo và bụi mịn thoát ra môi trường.
• Tối ưu hóa chi phí: Giảm đáng kể tỷ lệ hao hụt nguyên liệu và tiết kiệm chi phí nhân công vận hành đáng kể.

4. Phân loại máy vô nang thuốc trên thị trường

Tùy thuộc vào quy mô sản xuất và mức độ tự động hóa, thiết bị được chia làm 3 loại chính:

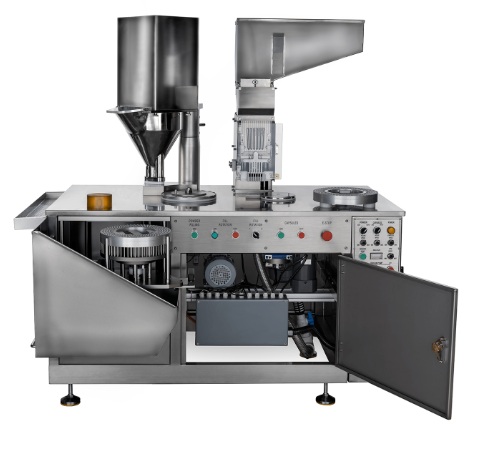

• Máy vô nang thủ công / bán tự động: Phù hợp cho phòng thí nghiệm hoặc cơ sở sản xuất quy mô nhỏ. Người vận hành phải tham gia vào công đoạn cấp nang hoặc gạt bột.

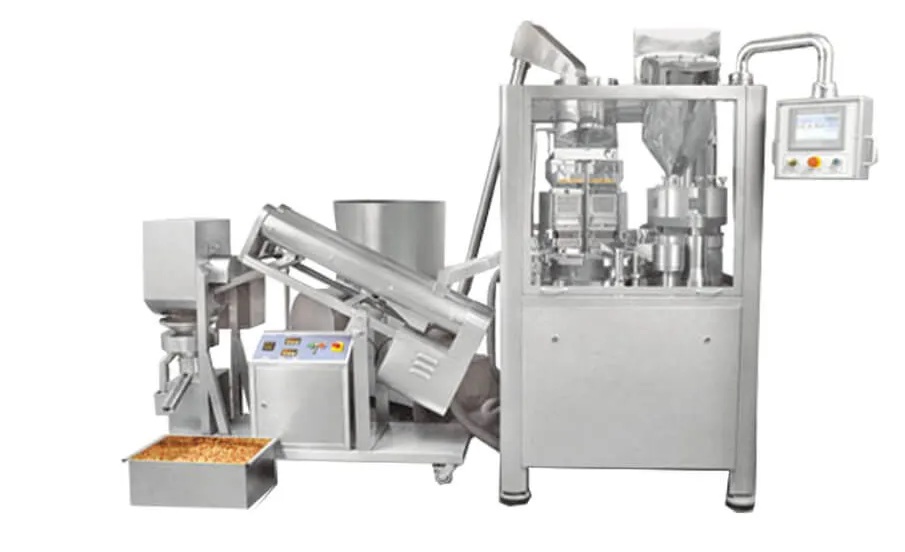

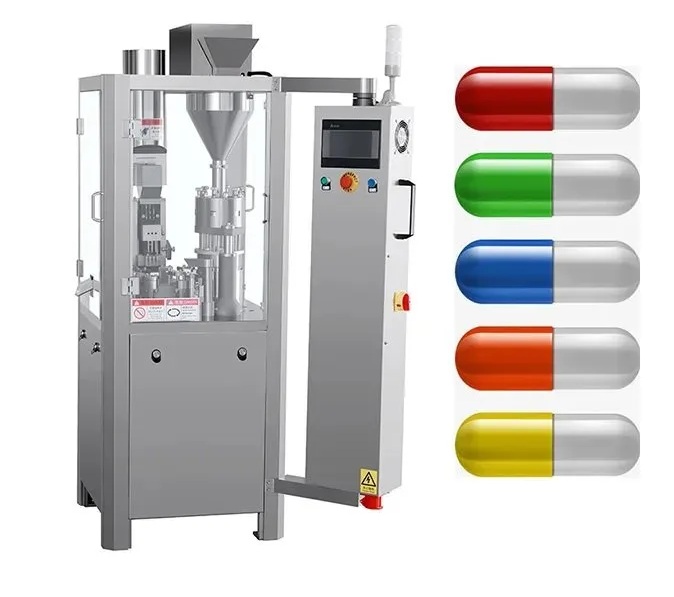

• Máy vô nang tự động: Hệ thống tự động hoàn toàn tất cả các bước từ cấp nang, tách vỏ, định lượng, khóa nang đến đẩy thành phẩm.

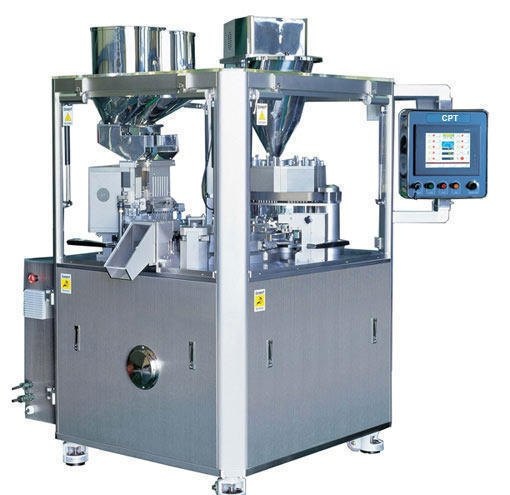

• Máy đóng nang thuốc tự động tốc độ cao: Dòng máy công nghiệp sở hữu mâm quay nhiều trạm, tích hợp hệ thống kiểm tra khối lượng online tiên tiến.

5. Cấu tạo chi tiết của máy vô nang tự động

Một hệ thống máy đóng nang tự động tiêu chuẩn bao gồm các module kỹ thuật chính sau:

1. Cụm cấp vỏ nang và tách vỏ (Capsule Feeding & Separation): Định hướng vỏ nang thẳng đứng (đầu nhỏ xuống dưới, mũ nang lên trên) và dùng áp suất chân không để tách rời mũ và thân nang.
2. Cụm định lượng và nạp thuốc (Dosing & Filling System): Gồm đĩa nén và các thanh nén bột (tamping pins) liên tục nén bột thành các thỏi chặt trước khi đẩy vào thân nang.
3. Cụm khóa nang (Capsule Closing): Các chốt cơ khí đẩy thân nang ngược lên phía mũ nang để khớp khóa định hình ban đầu.
4. Cụm đẩy thành phẩm và loại thải (Ejection & Reject): Đẩy viên nang đạt chuẩn ra ngoài; đồng thời dùng khí nén thổi bay các viên nang lỗi (không tách vỏ được) sang buồng riêng.
5. Hệ thống điều khiển (Control System): Màn hình cảm ứng HMI kết hợp bộ lập trình PLC (Siemens/Mitsubishi) giám sát áp suất chân không, tốc độ động cơ và cảnh báo lỗi thời gian thực.

6. Nguyên lý hoạt động kỹ thuật

Thiết bị vận hành theo nguyên lý chuyển động gián đoạn tuần hoàn qua các trạm (thường là mâm xoay 10 hoặc 12 trạm):

• Trạm 1 & 2: Cấp vỏ nang trống từ phễu chứa vào khuôn và hút chân không để tách mũ - thân.
• Trạm 3: Hệ thống kiểm tra bằng cảm biến quang học, phát hiện và loại bỏ nang không tách vỏ.
• Trạm 4 & 5: Thân nang di chuyển dưới đĩa định lượng. Thanh tamping pin đẩy thỏi bột đã nén chính xác vào trong thân nang.
• Trạm 6 & 7: Trạm trống hoặc tích hợp module nạp thêm hạt cốm (pellet) / viên nén nhỏ (micro-tablet) nếu sản xuất thuốc đa thành phần.
• Trạm 8: Làm sạch mép khuôn bằng hệ thống hút bụi áp lực âm.
• Trạm 9: Chốt cơ khí đẩy từ dưới lên để khóa chặt thân và mũ nang.
• Trạm 10: Đẩy viên nang thành phẩm ra băng tải thu hồi.

7. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để chọn mua được một chiếc máy đóng nang tối ưu, bộ phận Thu mua và kỹ thuật cần phối hợp đánh giá các yếu tố sau:

• Dạng nguyên liệu bào chế: Xác định rõ thuốc dạng bột mịn, bột có tính dính cao, hạt cốm cơ học, hay viên nén kết hợp để chọn kết cấu đĩa định lượng phù hợp.
• Cỡ nang sử dụng (Capsule Size): Thiết bị phải hỗ trợ các cỡ nang phổ biến tại Việt Nam (#00, #0, #1, #2, #3, #4). Khả năng thay đổi bộ khuôn (changeover) phải nhanh chóng, dưới 30 - 45 phút.
• Sản lượng mục tiêu: Tính toán năng suất thực tế (ví dụ: 20.000 viên/giờ cho quy mô vừa hoặc >100.000 viên/giờ cho nhà máy lớn).

8. Các thông số kỹ thuật cơ bản cần lưu ý

Khi đọc bảng thông số kỹ thuật (Datasheet) của một Automatic capsule filling machine, kỹ sư cơ điện cần đặc biệt lưu ý:

• Năng suất tối đa (Output): Tính bằng viên/phút hoặc viên/giờ (pcs/hr).
• Số lỗ khuôn (Number of Segment Holes): Quyết định số nang được xử lý trong một chu kỳ xung dòng.
• Độ chính xác định lượng (Filling Accuracy): Thường yêu cầu sai số ≤ ±2%.
• Tổng công suất nguồn (Total Power): Bao gồm công suất điện năng của động cơ chính, bơm chân không và quạt hút bụi (kW).
• Yêu cầu khí nén & Chân không: Lưu lượng (m³/phút) và áp suất (Bar) tối thiểu để hệ thống cơ khí và cảm biến vận hành ổn định.

9. Quy trình vận hành – Bảo trì – Bảo dưỡng chuẩn kỹ thuật

• Trước khi vận hành: Kiểm tra độ sạch của khuôn, độ đồng tâm của các thanh nén bột. Đảm bảo áp suất khí nén đạt chuẩn từ 4 - 6 Bar.
• Trong khi vận hành: Theo dõi màn hình HMI để kiểm soát nhiệt độ động cơ và áp suất chân không tách nang. Tuyệt đối không bổ sung bột thủ công khi mâm đang quay.
• Sau khi vận hành (Vệ sinh CIP/WIP): Tháo rời bộ khuôn và đĩa định lượng, vệ sinh bằng cồn dung dịch chuyên dụng hoặc máy rửa siêu âm. Không dùng vật kim loại sắc nhọn cạo bột bám làm xước bề mặt lòng khuôn.
• Bảo dưỡng định kỳ: Tra mỡ chịu nhiệt vào các trục cam, hộp số phân độ định kỳ hàng tuần. Thay bộ lọc dầu của bơm chân không sau mỗi 2000 giờ chạy máy.

10. Xu hướng phát triển và công nghệ mới

Sự phát triển của cuộc cách mạng công nghiệp 4.0 đã đưa công nghệ đóng gói dược phẩm lên tầm cao mới:

• Công nghệ PAT (Process Analytical Technology): Đo lường trực tiếp khối lượng từng viên nang bằng tia X hoặc cảm biến điện dung ngay tại trạm xả, tự động loại bỏ viên lỗi mà không dừng máy.
• Thiết kế Containment (Cách ly cao): Phục vụ sản xuất các dòng thuốc độc hại, thuốc ung thư (OEB 4/5) bảo vệ tuyệt đối an toàn cho kỹ thuật viên.
• Chuyển đổi số: Tích hợp module truyền dữ liệu SCADA/CFR 21 Part 11 phục vụ việc lưu trữ, truy xuất nguồn gốc dữ liệu sản xuất không thể sửa đổi.

11. Câu hỏi thường gặp (FAQ)

1. Tại sao máy không tách được vỏ nang (tỷ lệ nang lỗi cao)?
   • Trả lời: Nguyên nhân phổ biến do áp suất chân không tại trạm 1 không đủ (yêu cầu tối thiểu -0.08 MPa), vỏ nang bị ẩm biến dạng, hoặc khe hở giữa khuôn trên và khuôn dưới bị lệch tâm.
2. Làm thế nào để điều chỉnh trọng lượng thuốc trong viên nang?
   • Trả lời: Kỹ thuật viên có thể điều chỉnh chiều sâu của thanh nén bột (tamping pin) hoặc thay đổi độ dày của đĩa định lượng thông qua hệ thống điều khiển servo trên màn hình HMI.
3. Máy vô nang thuốc có đóng được chất lỏng hoặc viên nén nhỏ không?
   • Trả lời: Các dòng máy vô nang hiện đại hoàn toàn làm được nếu tích hợp thêm trạm cấp dịch lỏng bằng piston gốm hoặc module phân phối hạt/viên nén chuyên dụng.
4. Tiêu chuẩn thép chế tạo máy vô nang đạt chuẩn GMP là gì?
   • Trả lời: Tất cả các bộ phận tiếp xúc trực tiếp với thuốc phải được làm bằng thép không gỉ cao cấp SUS316L. Các phần khung vỏ bên ngoài tối thiểu là SUS304.
5. Bao lâu thì cần thay thế bộ khuôn (Format) của máy?
   • Trả lời: Bộ khuôn có tuổi thọ rất cao nếu được bảo dưỡng đúng cách. Doanh nghiệp chỉ cần thay thế khi cần đổi cỡ nang (ví dụ từ cỡ #0 sang #1) hoặc khi lòng khuôn bị mài mòn cơ học cơ lý gây rò rỉ bột.

12. ABM Việt Nam – Nhà cung cấp máy vô nang thuốc chất lượng cao hàng đầu

Khi tìm kiếm giải pháp tối ưu hóa dây chuyền đóng gói, việc lựa chọn đối tác cung ứng uy tín là yếu tố quyết định đến sự ổn định lâu dài của nhà máy. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị tiên phong chuyên cung cấp các dòng máy vô nang thuốc tự động thế hệ mới.

Sản phẩm được phân phối bởi ABM Việt Nam sở hữu những thế mạnh vượt trội:

• Chất lượng cao & Bền bỉ: Khung sườn cơ khí chính xác, sử dụng vật liệu hợp kim cao cấp chống ăn mòn chuyên dụng cho ngành dược, vận hành bền bỉ 24/7 trong môi trường áp lực cao.
• Tốc độ cao & Ổn định: Tích hợp hệ thống phân độ cam độ chính xác cao, động cơ servo thế hệ mới giúp máy đạt tốc độ tối đa nhưng vẫn giữ được sự êm ái, giảm thiểu rung lắc và tiếng ồn.
• Tự động hóa thông minh: Hệ thống quản lý kiểm soát đạt chuẩn quốc tế, giúp doanh nghiệp dễ dàng đồng bộ hóa dữ liệu nhà máy thông minh.

Đội ngũ kỹ sư dày dặn kinh nghiệm của ABM Việt Nam luôn sẵn sàng hỗ trợ khách hàng từ khâu khảo sát, tư vấn cấu hình kỹ thuật tối ưu, lắp đặt chuyển giao công nghệ tận nơi, cho đến dịch vụ bảo hành - bảo trì định kỳ chuẩn xác nhất.
