Máy dán nhãn OPP, BOPP hồ keo nóng

Máy dán nhãn OPP, BOPP hồ keo nóng

Máy dán nhãn OPP, BOPP hồ keo nóng là đỉnh cao của công nghệ dán nhãn bao bì sản lượng lớn, đóng vai trò quyết định trong việc tối ưu hóa chi phí sản xuất tại các nhà máy nước khoáng, nước giải khát, dầu ăn và hóa mỹ phẩm. Đối với các kỹ sư trưởng, bộ phận thu mua và các chủ doanh nghiệp, việc đầu tư hệ thống này mang lại lợi thế cạnh tranh tuyệt đối nhờ tốc độ vận hành cực cao và giá thành nguyên vật liệu siêu rẻ.

Bài viết này cung cấp các phân tích kỹ thuật chuyên sâu và tiêu chí lựa chọn dòng máy dán nhãn màng co cắt cuộn cao cấp.



1. Định nghĩa máy dán nhãn OPP, BOPP hồ keo nóng là gì?

Máy dán nhãn OPP, BOPP hồ keo nóng (tên tiếng Anh: hot melt glue OPP, BOPP labeling machine) là dòng máy tự động chuyên dụng để cắt nhãn từ cuộn màng nhựa liên tục (vật liệu OPP hoặc BOPP), sau đó phun keo nhiệt (keo nến/keo hot melt) lên hai đầu của nhãn rồi quấn chặt quanh thân chai tròn, chai vuông hoặc hũ nhựa.

Thiết bị này tích hợp đồng bộ giữa công nghệ cơ khí chính xác chuyển động quay (Rotary) và hệ thống gia nhiệt keo lỏng lỏng. Trong ngành đóng gói, thiết bị còn được gọi tắt là máy dán nhãn OPP, BOPP hoặc máy dán nhãn hồ keo nóng (hot melt glue labeling machine).



2. Ứng dụng thực tế trong dây chuyền sản xuất lớn

Nhờ sử dụng màng nhựa mỏng không keo sẵn, thiết bị này là lựa chọn tối ưu cho các nhà xưởng có công suất từ hàng ngàn đến hàng vạn sản phẩm mỗi giờ:

• Ngành nước khoáng và nước giải khát: Dán nhãn quanh thân (Wrap-around) cho chai nước tinh khiết (vỏ chai nhựa PET siêu mỏng), chai nước ngọt có ga, nước tăng lực.
• Ngành sản xuất dầu ăn và gia vị: Dán nhãn các loại chai dầu ăn kích thước lớn (1 lít, 2 lít, 5 lít) hoặc các hũ gia vị dạng tròn.
• Ngành hóa mỹ phẩm và nước giặt: Dán nhãn ôm sát chu vi các chai nước xả vải, nước lau sàn, dầu gội đầu bằng nhựa HDPE hoặc PET.



3. Đặc điểm kỹ thuật và lợi ích kinh tế vượt trội

Đặc điểm cấu trúc cơ điện tử chuyên sâu

• Công nghệ cắt nhãn bằng dao xoay (Rotary Cutting): Dao cắt được tôi cứng bằng hợp kim cao cấp, cắt đứt màng nhựa OPP tốc độ cao với sai số chiều dài nhãn gần như bằng không.
• Hệ thống phun keo điểm (Glue Spray/Roller System): Máy chỉ phun một dải keo mỏng ở đầu nhãn (để dính vào chai) và một dải keo ở cuối nhãn (để dính chồng mép nhãn), giúp tiết kiệm keo tối đa.
• Điều khiển đa trục Servo đồng bộ: Hệ thống cấp nhãn, dao cắt, và mâm quay chai được điều khiển bởi các động cơ Servo độc lập, đồng bộ thông qua trục ảo (Virtual Master) trên nền tảng PLC cao cấp.

Lợi ích kinh tế cốt lõi (Bài toán ROI)

• Chi phí phôi nhãn rẻ nhất thị trường: Màng nhựa OPP dạng cuộn không keo có giá thành rẻ hơn từ 3 - 4 lần so với nhãn decal tự dính và rẻ hơn nhãn màng co nhiệt PVC. Với sản lượng hàng triệu chai/tháng, máy giúp doanh nghiệp hoàn vốn cực nhanh.
• Tính thẩm mỹ hoàn hảo: Nhãn màng BOPP có độ bóng cao, chống thấm nước, không bị rách hay bong tróc khi ngâm trong đá lạnh hoặc vận hành trong môi trường ẩm ướt.
• Tiết kiệm điện năng và keo: Hệ thống kiểm tra nhiệt độ thông minh giữ keo luôn ở trạng thái lỏng lý tưởng mà không gây cháy keo, lượng keo tiêu thụ trên mỗi sản phẩm cực kỳ ít.



4. Cấu tạo và nguyên lý hoạt động của hệ thống keo nóng

Cấu tạo chi tiết các module chức năng

Hệ thống OPP, BOPP labeling machine cấu trúc mâm quay bao gồm các cụm cơ khí chính xác liên hoàn:

[Cuộn màng OPP/BOPP] ──> [Hệ thống rulo căng nhãn] ──> [Trục dao cắt xoay tròn]

                                                               │

[Bồn nấu keo Hot Melt] ──> [Rulo quét/Phun keo nhiệt] ──> [Trống hút chân không]

                                                               │

[Trục vít nạp chai] ──> [Mâm xoay định vị đa trạm] ──> [Trạm dán vuốt nhãn]

1. Trục cấp nhãn đôi (Dual Label Roll Station): Giúp thay cuộn nhãn nhanh không cần dừng máy khi một cuộn bị hết.
2. Bộ phận cắt nhãn (Cutting Assembly): Gồm trục dao quay và dao tĩnh phối hợp cắt màng nhựa phẳng mịn.
3. Trống hút chân không (Vacuum Drum): Hút giữ các miếng nhãn đã cắt bằng lực hút chân không và đưa qua trạm quét keo.
4. Hệ thống nấu và phun keo (Hot Melt Unit): Nồi nấu keo gia nhiệt bằng điện, bơm keo áp lực cao lên rulo lăn keo.
5. Mâm quay sản phẩm (Rotary Carousel): Các đĩa giữ chai độc lập điều khiển bằng cơ cấu cam hoặc Servo đơn lẻ để xoay tròn chai khi tiếp xúc nhãn.

Nguyên lý vận hành kỹ thuật

Chai từ băng tải đi qua trục vít nạp để phân khoảng cách và tiến vào mâm quay trung tâm -> Cùng lúc đó, màng nhãn OPP được xả ra, cảm biến quang học đọc vạch màu (Eye-mark) để điều khiển dao cắt đúng chiều dài -> Nhãn được cắt ra và hút chặt lên trống chân không -> Trống chân không quay qua rulo keo nóng để quét một lớp keo mỏng lên mép đầu và mép cuối của nhãn -> Chai trên mâm quay tiếp xúc với mép đầu của nhãn có keo, chai tự xoay tròn để quấn nhãn quanh thân -> Mép cuối của nhãn dính đè lên mép đầu tạo thành mối dán khép kín -> Chai thành phẩm đi ra hạ nguồn.

5. Các thông số kỹ thuật cốt lõi cần lưu ý khi lựa chọn máy

Để bộ phận Thu mua phối hợp chặt chẽ với phòng Kỹ thuật chọn đúng cấu hình máy, cần đánh giá kỹ các thông số sau:

Thông số kỹ thuật	Yêu cầu đối với hệ thống dán nhãn keo nóng tốc độ cao
Năng suất dán nhãn (Speed)	Thường dao động từ 6.000 - 15.000 chai/giờ (bản tiêu chuẩn) hoặc lên tới 24.000 - 36.000 chai/giờ (bản siêu tốc).
Độ chính xác dán nhãn	Biên độ sai số cực nhỏ, thường là ±0.5mm đến ±1mm.
Độ dày màng nhựa cho phép	Khả năng xử lý màng OPP/BOPP mỏng từ 35 micron - 50 micron để tối ưu chi phí mua phôi.
Nhiệt độ nồi keo (Temperature)	Phạm vi kiểm tra nhiệt độ từ 120°C - 160°C, sai số nhiệt độ ±1°C để keo không bị biến tính.
Hệ thống điều khiển (Control)	Bắt buộc sử dụng PLC tích hợp màn hình cảm ứng HMI màu và hệ thống Servo đồng bộ trục.
Lượng khí nén tiêu thụ	Yêu cầu áp suất từ 5 - 7 bar, lưu lượng khí lớn để nuôi hệ thống hút chân không liên tục.



6. Hướng dẫn vận hành, bảo trì và bảo dưỡng định kỳ

Do máy tích hợp hệ thống gia nhiệt keo ở nhiệt độ cao, quy trình vận hành và bảo dưỡng đòi hỏi tính kỷ luật và an toàn tuyệt đối:

Lưu ý khi vận hành

• Thời gian gia nhiệt trước: Phải bật nồi nấu keo trước khi vận hành máy từ 30 - 45 phút để keo tan chảy hoàn toàn. Tuyệt đối không bấm chạy máy khi keo chưa đạt nhiệt độ cài đặt vì sẽ gây gãy, kẹt bơm keo.
• Căn chỉnh dao cắt: Khe hở giữa dao quay và dao tĩnh phải được tinh chỉnh chính xác. Nếu quá lỏng sẽ không cắt đứt màng nhựa (gây nhai nhãn); nếu quá chặt sẽ làm mòn dao rất nhanh.
• Kiểm tra độ khô của chai: Vỏ chai nhựa PET sau khi qua máy chiết rót chất lỏng lạnh thường bị ngưng tụ nước (đổ mồ hôi). Bắt buộc phải lắp máy thổi khô chai (Air Knife Blower) trước trạm dán nhãn để keo nóng bám dính được vào thân chai.

Quy trình bảo trì định kỳ

• Hằng ngày: Vệ sinh sạch sẽ bụi màng nhựa bám trên trục dao. Dùng dụng cụ chuyên dụng gạt bỏ keo thừa dính trên trống chân không.
• Hằng tuần: Kiểm tra bộ lọc keo trong bồn chứa, loại bỏ tạp chất hoặc cặn keo cháy để tránh tắc nghẽn đường ống phun keo.
• Hằng tháng: Kiểm tra áp suất hút chân không của trống quay. Kiểm tra hệ thống dây mayso gia nhiệt và cảm biến nhiệt độ (Thermocouple). Tra mỡ chịu nhiệt vào các vòng bi của cụm rulo keo nóng.



7. Xu hướng phát triển công nghệ mới

Để nâng cao hiệu suất vận hành, các dòng máy dán nhãn keo nóng hiện đại đang tích hợp các giải pháp thông minh:

• Hệ thống kết dính nhãn tự động (Auto-splicing): Máy tự động nối đầu cuộn nhãn mới vào đuôi cuộn nhãn cũ khi máy đang chạy ở tốc độ cao mà không làm gián đoạn dây chuyền.
• Hệ thống điều khiển cam điện tử (Electronic Cam/Virtual Cam): Thay thế hoàn toàn các rãnh cam cơ khí bằng thuật toán Servo kỹ thuật số, giúp thay đổi hình dạng chai (từ chai tròn sang chai vuông) cực kỳ nhanh chóng thông qua phần mềm.



8. Câu hỏi thường gặp (FAQ) về máy dán nhãn keo nóng

1. Máy dán nhãn OPP keo nóng có dán được cho chai vuông hoặc chai hình bầu dục không?

Trả lời: Được, nhưng bắt buộc phải chọn dòng máy cấu trúc mâm quay (Rotary) sử dụng hệ thống Servo điều khiển từng đĩa giữ chai riêng biệt. PLC sẽ điều khiển đĩa chai xoay theo biên dạng hình vuông hoặc bầu dục để nhãn tiếp xúc đều với các góc cạnh mà không bị nhăn.

2. Tại sao nhãn màng OPP bị co rúm hoặc móp méo ngay vị trí đường keo dán?

Trả lời: Hiện tượng này do nhiệt độ keo trên rulo quét đang cài đặt quá cao (vượt quá giới hạn chịu nhiệt của màng nhựa OPP/BOPP), khiến màng nhựa bị biến dạng nhiệt. Bạn cần hạ nhiệt độ nồi keo xuống từ 5 - 10°C hoặc tăng tốc độ chạy máy để giảm thời gian tiếp xúc nhiệt.

3. Tôi có thể dùng keo nến thông thường mua trên thị trường để nạp vào máy không?

Trả lời: Không nên. Máy dán nhãn công nghiệp tốc độ cao bắt buộc phải sử dụng Keo Hot Melt chuyên dụng dạng hạt hoặc dạng bánh có độ nhớt ổn định, thời gian khô nhanh (Fast setting time) và khả năng chịu nhiệt cao để không làm tắc nghẽn hệ thống bơm phun.

4. Trống chân không không hút được nhãn hoặc làm rơi nhãn giữa chừng do đâu?

Trả lời: Có hai nguyên nhân chính: Áp suất âm của bơm hút chân không bị suy giảm (do rò rỉ đường ống hoặc bộ lọc khí bị nghẹt); hoặc các lỗ hút chân không trên bề mặt trống bị keo thừa bám vào làm bít lỗ hút. Bạn cần vệ sinh trống bằng dung dịch tẩy keo chuyên dụng.

5. Tuổi thọ của dao cắt màng OPP là bao lâu và khi nào cần thay thế?

Trả lời: Tuổi thọ của dao phụ thuộc vào chất liệu chế tạo và sản lượng chạy máy, thông thường dao hợp kinh cao cấp có thể cắt từ 20 - 30 triệu nhãn trước khi cần mài lại hoặc thay mới. Khi thấy mép cắt nhãn bị tưa, răng cưa hoặc nhãn bị đứt không dứt khoát là lúc cần kiểm tra và hiệu chỉnh dao.

ABM Việt Nam – Nhà cung cấp giải pháp máy dán nhãn OPP, BOPP hồ keo nóng tự động, tốc độ cao hàng đầu

Khi doanh nghiệp của bạn đạt đến quy mô sản lượng lớn và cần tối ưu hóa chi phí sản xuất trên từng đơn vị sản phẩm, Công ty TNHH Công Nghệ ABM Việt Nam chính là người đồng hành công nghệ đáng tin cậy nhất.

Chúng tôi chuyên sâu cung cấp và tích hợp các hệ thống máy dán nhãn OPP, BOPP hồ keo nóng đạt các tiêu chuẩn công nghiệp khắt khe nhất:

• Chất lượng cao vượt trội: Khung sườn cơ khí siêu trường chịu lực nặng, gia công CNC chính xác, sử dụng các linh kiện điện tử, động cơ Servo và hệ thống chân không nhập khẩu chính hãng từ Đức, Nhật Bản, Đài Loan, đem lại sự bền bỉ vượt thời gian.
• Vận hành tự động và ổn định: Hệ thống hot melt glue OPP, BOPP labeling machine của chúng tôi vận hành mượt mà, kiểm soát dòng chảy của keo và hành trình cắt nhãn chính xác tuyệt đối, triệt tiêu hoàn toàn tỷ lệ dừng máy do lỗi kẹt màng nhựa.
• Tối ưu tốc độ cao: Ứng dụng giải pháp điều khiển đa trục thông minh, các dòng OPP, BOPP labeling machine do ABM Việt Nam cung cấp đạt năng suất vượt trội, kết nối hoàn hảo với các dây chuyền chiết rót khối lượng lớn của nhà máy.
• Hỗ trợ kỹ thuật toàn diện: Từ khâu khảo sát mặt bằng, chạy thử mẫu màng nhựa/mẫu keo hạt, bàn giao công nghệ kỹ lưỡng cho kỹ sư nhà máy, đến dịch vụ bảo trì định kỳ thần tốc và luôn sẵn sàng linh kiện thay thế chính hãng trong kho.

Để đội ngũ kỹ sư ABM Việt Nam có thể tính toán chính xác số trạm mâm quay và cấu hình hệ thống cắt nhãn tối ưu nhất cho bạn, vui lòng cho biết thêm:

1. Kiểu dáng và dung tích chai của bạn là loại chai nhựa PET tròn (ví dụ: 500ml, 1.5L) hay chai vuông, chai dầu ăn?
2. Năng suất mục tiêu mà dây chuyền của bạn cần đạt được (số lượng chai dán nhãn trong một phút hoặc một giờ) là bao nhiêu?
3. Độ dày và kích thước chiều cao của nhãn màng OPP bạn đang dự định áp dụng cho sản phẩm?

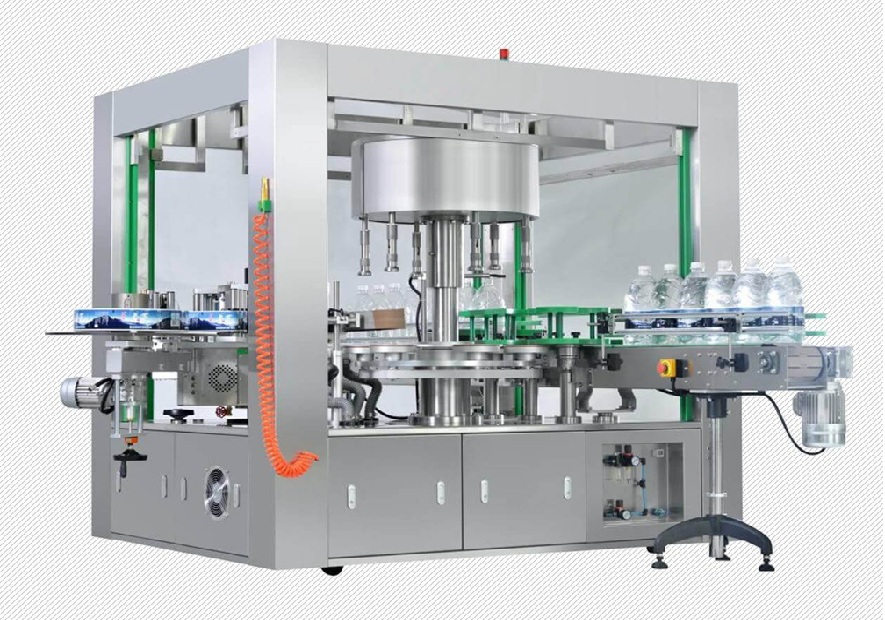

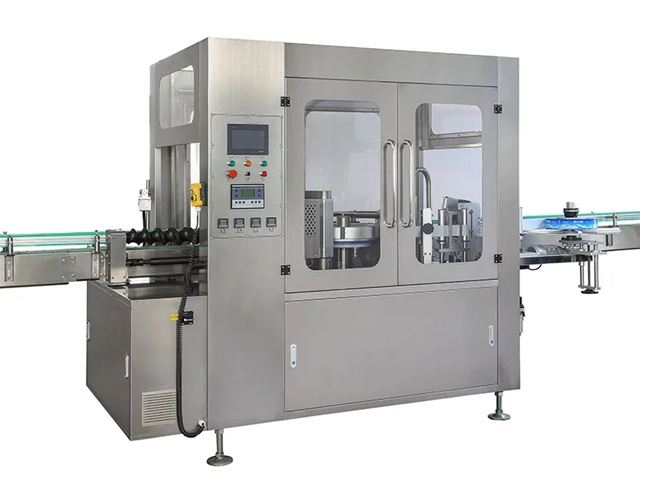

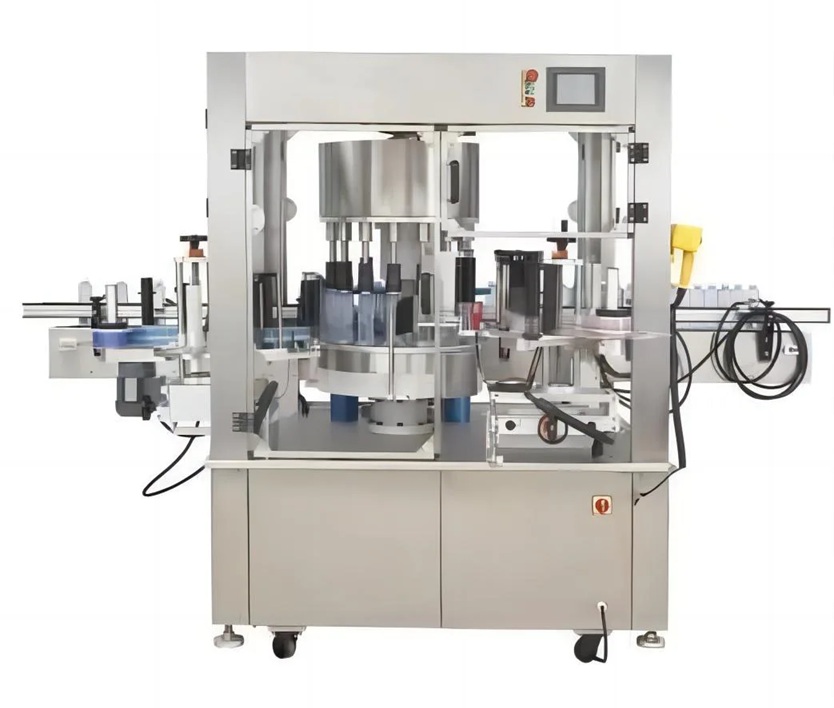

Máy dán nhãn OPP, BOPP hồ keo nóng tự động cho chai tròn, chai vuông, chai dẹt, chai oval

Mô hình này là một máy dán nhãn OPP, BOPP hồ keo nóng tự động, thích hợp cho nước khoáng, đồ uống, gia vị, rượu, hóa chất hàng ngày và các ngành công nghiệp khác. Máy có ưu điểm là tiêu thụ ít keo hơn, tỷ lệ mất nhãn thấp, chiều dài dán nhãn lớn và độ chính xác của việc dán nhãn cao.

Nguồn điện: AC380V 50 / 60Hz 20KW

Trạm dán nhãn: 18 trạm (trạm tạm thời theo hình ảnh sản phẩm do khách hàng cung cấp)

Phương pháp điều chỉnh tốc độ: thay đổi tốc độ vô cấp

Đường kính chai: ∮30-118mm Thùng tròn, hình bầu dục

Chiều cao chai: 80-300mm

Chiều cao tối đa của nhãn: 210mm

Kích thước lõi nhãn: đường kính trong ∮ 152,4mm đường kính ngoài ∮ 550mm

Loại keo: Keo nóng chảy đặc biệt, định cỡ ở cả hai đầu của nhãn

Nhiệt độ nóng chảy: 120-160 ° C

Loại nhãn dán: Chai nhựa, chai thủy tinh, chai kim loại, v.v…, là chai tròn, vuông, phẳng, bầu dục (tham khảo hình dạng của vị trí dán nhãn và hình dạng của vị trí dán nhãn phải giống nhau)

Loại nhãn: màng OPP, màng ngọc trai, màng ghép giấy-nhựa, nhãn giấy

Độ dày nhãn: Phải lớn hơn 0,035mm

Yêu cầu về nguồn không khí: 3-5Kg 30L / phút

Kích thước máy: L3000 × W2600 × H2100mm

Trọng lượng máy: khoảng 3500kg
