Máy chiết rót cân khối lượng

Máy chiết rót cân khối lượng

Trong các dây chuyền đóng gói công nghiệp hiện đại, đối với các dòng sản phẩm có giá trị kinh tế cao hoặc các dung dịch có tỷ trọng biến đổi liên tục theo nhiệt độ, việc định lượng theo thể tích thông thường (như dùng phao hay vòi tràn) sẽ không còn đảm bảo độ chính xác kỹ thuật. Để triệt tiêu hoàn toàn sai số và đáp ứng các tiêu chuẩn thương mại nghiêm ngặt, hệ thống máy chiết rót cân khối lượng (tiếng Anh kỹ thuật gọi là weighing filling machine hoặc weight filling machine) chính là giải pháp công nghệ đỉnh cao được các nhà máy ưu tiên lựa chọn.

Bài viết này phân tích chuyên sâu cấu tạo, nguyên lý vận hành dưới góc nhìn kỹ thuật, hỗ trợ đắc lực cho các kỹ sư cơ điện, bộ phận thu mua và chủ doanh nghiệp tìm kiếm giải pháp tối ưu cho nhà xưởng.



1. Máy chiết rót cân khối lượng là gì?

Máy chiết rót cân khối lượng là dòng máy đóng gói sử dụng các cảm biến lực điện tử (Loadcell) độ nhạy cao để đo lường trực tiếp trọng lượng của sản phẩm trong suốt quá trình nạp vào bao bì. Thiết bị này còn được biết đến với tên gọi là máy chiết rót định lượng theo khối lượng.

Khác với các dòng máy định lượng dựa trên thể tích xylanh piston hay dòng chảy thời gian, hệ thống này cân đo trọng lượng thực tế của chất lỏng nạp vào chai/can. Khi trọng lượng đạt đúng giá trị thiết lập (Net weight hoặc Gross weight) trên bảng điều khiển, máy sẽ lập tức phát lệnh đóng van vòi chiết một cách độc lập và chính xác tuyệt đối.



2. Ứng dụng thực tế trong sản xuất công nghiệp

Nhờ cơ chế đo lường trực tiếp bằng khối lượng không phụ thuộc vào nhiệt độ và độ giãn nở của chất lỏng, thiết bị được ứng dụng trong các ngành đặc thù:

• Ngành dầu ăn & Chất béo: Chiết nạp dầu thực vật, mỡ động vật, bơ lỏng vào can lớn (2L, 5L, 20L). Đây là phân khúc chất lỏng dễ bị thay đổi thể tích (giãn nở/co lại) rất mạnh khi nhiệt độ môi trường thay đổi.
• Ngành hóa chất & Dầu nhờn: Đóng gói dầu nhớt động cơ, sơn tường, hóa chất độc hại, axit, kiềm đậm đặc và các loại dung môi hữu cơ cao cấp.
• Ngành thực phẩm giá trị cao: Mật ong nguyên chất, nước tương, nước mắm cốt cao cấp, các loại nước sốt đặc sệt có giá trị kinh tế lớn trên mỗi kilôgam.



3. Đặc điểm kỹ thuật nổi bật

• Độ chính xác tiệm cận mức tuyệt đối: Sử dụng các cảm biến Loadcell chuẩn công nghiệp từ các thương hiệu hàng đầu toàn cầu (như Mettler Toledo), kiểm soát sai số ở mức cực nhỏ (thường ≤ ±0.2% - 0.5%).
• Tự động bù trừ trọng lượng bao bì (Tare Function): Máy tự động cân trọng lượng của vỏ chai/can rỗng trước, sau đó thiết lập về mức 0 (zero) rồi mới tiến hành chiết dịch. Do đó, khối lượng sản phẩm nạp vào luôn chính xác tuyệt đối, loại bỏ hoàn toàn sai số do độ dày mỏng của vỏ chai gây ra.
• Không phụ thuộc vào biến đổi tỷ trọng vật lý: Dù nguyên liệu bị thay đổi độ nhớt hay giãn nở thể tích do thời tiết nóng lạnh, khối lượng (khối lượng tịnh) bơm vào bình chứa vẫn không thay đổi.



4. Lợi ích vượt trội khi đưa vào dây chuyền sản xuất

• Chống lãng phí nguyên liệu tối đa: Việc kiểm soát sai số chặt chẽ giúp doanh nghiệp tiết kiệm hàng ngàn lít nguyên liệu thô đắt tiền sau mỗi tháng sản xuất, tối ưu hóa lợi nhuận (ROI) cực kỳ hiệu quả.
• Tuân thủ nghiêm ngặt pháp lý đóng gói: Đảm bảo 100% sản phẩm xuất xưởng đạt đúng khối lượng công bố trên nhãn mác, loại bỏ hoàn toàn rủi ro bị phạt hoặc khiếu nại từ cơ quan quản lý thị trường.
• Vệ sinh và bảo trì cực kỳ dễ dàng: Đường ống dẫn thẳng, kết cấu vòi phun không tích hợp nhiều chi tiết cơ khí ma sát, giúp chu trình sục rửa CIP (Clean-in-Place) diễn ra nhanh chóng, hạn chế tối đa nguy cơ nhiễm khuẩn chéo.

5. Phân loại máy chiết rót cân khối lượng hiện nay

Dựa trên kết cấu cơ khí và quy mô năng suất của nhà máy, thiết bị được chia làm các dòng:

Theo mức độ tự động hóa và công suất

• Máy cân bán tự động (Đóng can/phuy): Công nhân đưa can hoặc phuy lớn (20L - 200L) lên mặt sàn cân, nhấn nút khởi động để máy tự động hạ vòi và bơm liệu đến khi đủ khối lượng.

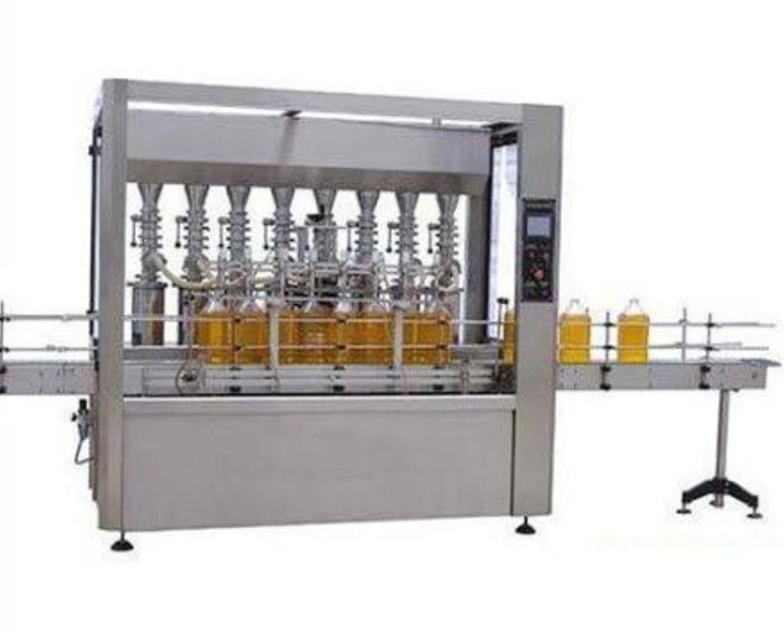

• Dây chuyền tự động liên hoàn (Inline Weighing): Các khối cân điện tử được bố trí độc lập dưới từng vòi chiết dọc theo băng tải. Chai/can di chuyển liên tục, dừng lại chiết cân đồng thời và chuyển sang máy siết nắp tự động tốc độ cao.

Theo cơ chế dòng chảy

• Cơ chế chiết 2 giai đoạn (Dòng lớn - Dòng nhỏ): Để đạt độ chính xác tối đa, máy thực hiện bơm tốc độ cao (Fast feeding) khi chai còn vơi để tiết kiệm thời gian, sau đó tự động chuyển sang dòng chảy nhỏ giọt (Slow feeding) khi đạt 90% khối lượng để ngắt dòng dứt khoát tại điểm đích, triệt tiêu sai số do quán tính dòng chảy gây ra.



6. Cấu tạo chi tiết của thiết bị

Một hệ thống máy chiết rót định lượng theo khối lượng tự động tiêu chuẩn bao gồm các module cốt lõi:

[Bồn chứa trung gian] ---> [Van điều tiết dòng chảy 2 cấp] ---> [Vòi chiết chống nhỏ giọt] ---> [Hệ thống cảm biến lực Loadcell]

• Hệ thống cảm biến lực Loadcell: Đặt trực tiếp dưới bệ đỡ chai hoặc dưới đoạn băng tải tại trạm chiết, truyền tín hiệu điện tử khối lượng thời gian thực liên tục về bộ xử lý trung tâm.
• Cụm vòi chiết và van điều tiết 2 cấp: Được điều khiển bằng hệ thống xylanh khí nén hoặc động cơ Servo, cho phép đóng mở vòi ở hai góc độ khác nhau (mở lớn để chiết nhanh, mở nhỏ để chiết tinh).
• Hệ thống bồn chứa chịu áp nhẹ hoặc trọng lực: Đảm bảo áp lực dòng chảy đầu vào luôn ổn định để bổ trợ cho quá trình định lượng của cân.
• Bộ điều khiển tốc độ cao (PLC Weight Module): Bo mạch chuyên dụng xử lý tín hiệu cân với tốc độ micro-giây, tích hợp thuật toán tự động tính toán và bù trừ khối lượng lưu chất còn rơi tự do trên không trung (In-flight material compensation).



7. Nguyên lý hoạt động và quy trình vận hành

1. Định vị bao bì và trừ bì (Tare): Can rỗng theo băng tải tiến vào vị trí bàn cân. Cảm biến quang học xác nhận bao bì đã nằm đúng vị trí trung tâm. Hệ thống PLC ghi nhận trọng lượng vỏ can và tự động thiết lập giá trị hiển thị về 0.
2. Chiết dòng chảy lớn (Fast Fill): Van chiết mở hoàn toàn, nguyên liệu được bơm vào với lưu lượng lớn nhất để tối ưu thời gian nạp đầy.
3. Chiết dòng chảy nhỏ (Slow Fill): Khi Loadcell báo khối lượng đạt mức cài đặt (ví dụ 92% trọng lượng mục tiêu), van lập tức đóng bớt một phần, dòng chảy thu nhỏ lại rất chậm để cân điện tử dò điểm đích chính xác, loại bỏ sai số do quán tính dòng chảy rơi tự do trên không trung.
4. Ngắt dòng và xả áp: Đạt đúng 100% khối lượng cài đặt, van vòi đóng chặt tức thời, cơ cấu hút ngược bọt bám dính kích hoạt chống nhỏ giọt. Băng tải khởi động để chuyển can thành phẩm sang khâu siết nắp.



8. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để tối ưu hóa chi phí đầu tư và nâng cao tuổi thọ thiết bị, chủ doanh nghiệp và bộ phận thu mua cần xác định rõ:

• Dải dung tích và kích thước can: Chiết can nhỏ 1L, can trung bình 5L hay phuy lớn 200L? Kích thước bao bì quyết định đến tải trọng định mức của cảm biến Loadcell (Ví dụ: Loadcell 10kg cho can 5L, Loadcell 300kg cho phuy).
• Đặc tính ăn mòn của nguyên liệu: Nếu chiết hóa chất ăn mòn, sơn hay dung môi, toàn bộ mặt bàn cân và khung bệ máy phải được làm từ inox 316L cao cấp hoặc bọc phủ nhựa Teflon chịu hóa chất để chống rỉ sét cơ học.
• Yêu cầu phòng chống cháy nổ (Explosion-proof): Trong môi trường chiết dung môi, xăng dầu, keo dán, hệ thống điện và cảm biến Loadcell bắt buộc phải đạt tiêu chuẩn an toàn chống cháy nổ quốc tế (chuẩn Ex-d hoặc Intrinsically Safe).



9. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi đánh giá Datasheet thiết bị từ nhà cung cấp, kỹ sư cơ điện cần chú ý các thông số cốt lõi sau:

Thông số kỹ thuật	Ngưỡng tiêu chuẩn công nghiệp
Dải khối lượng chiết nạp	Tùy chỉnh linh hoạt (Ví dụ: 1kg – 10kg hoặc 5kg – 30kg).
Sai số định lượng khối lượng	Kiểm soát nghiêm ngặt ở ngưỡng tối ưu ≤ ±0.2.
Tải trọng định mức Loadcell	Lựa chọn phù hợp với trọng lượng tổng của can + sản phẩm.
Vật liệu khung bệ & Bàn cân	Thép không gỉ Inox 304/316L cường lực, chống rung động cơ học.
Hệ thống điều khiển	PLC chuyên dụng tích hợp module cân kỹ thuật số tốc độ cao.

10. Lưu ý khi vận hành – Bảo trì – Bảo dưỡng định kỳ

Do máy cân định lượng dựa trên cảm biến lực điện tử có độ nhạy cực cao, quy trình bảo dưỡng đòi hỏi tính kỷ luật kỹ thuật khắt khe từ đội ngũ vận hành:

Vận hành ổn định

• Tuyệt đối không để băng tải bị rung lắc mạnh: Rung động cơ học từ môi trường xung quanh sẽ làm nhiễu tín hiệu truyền về từ Loadcell, gây sai số cân. Khung máy cần được chốt định vị vững chắc xuống mặt sàn nhà xưởng cách ly rung động.
• Tránh để gió từ hệ thống quạt thông gió hoặc điều hòa thổi trực tiếp vào khu vực bàn cân khi máy đang đo lường.

Quy trình bảo trì, bảo dưỡng (Maintenance)

• Hiệu chuẩn cân định kỳ (Calibration): Hàng tháng, kỹ sư cơ điện cần sử dụng quả cân chuẩn (Chuẩn quả cân F1/M1) để tiến hành hiệu chuẩn lại độ chính xác của cảm biến Loadcell trên phần mềm, tránh hiện tượng sai số tích lũy do thời gian.
• Giữ sạch mặt bàn cân: Tuyệt đối không để nguyên liệu tràn bám dính dày đặc dưới gầm sàn cân hoặc kẹt vào các thanh dẫn hướng cơ khí, điều này sẽ tạo ra lực tì đè ảo làm sai lệch kết quả đo của cảm biến.
• Vệ sinh CIP vòi chiết: Thực hiện sục rửa hệ thống đường ống và vòi chiết bằng nước ấm hoặc dung dịch chuyên dụng sau mỗi ca làm việc để lòng ống luôn thông thoáng, dòng chảy đều.



11. Câu hỏi thường gặp (FAQ)

1. Tại sao máy chiết rót cân khối lượng lại có giá thành cao hơn các dòng máy chiết thể tích thông thường?

Vì dòng máy này tích hợp các linh kiện điện tử thông minh có độ chính xác và độ nhạy rất cao bao gồm cảm biến Loadcell, bộ chuyển đổi tín hiệu A/D tốc độ cao, module cân PLC chuyên dụng và hệ thống van điều tiết dòng chảy 2 cấp cơ khí chính xác. Sự đầu tư này mang lại khả năng chống hao hụt nguyên liệu vượt trội, giúp doanh nghiệp thu hồi vốn nhanh chóng.

2. Hiện tượng "liệu rơi tự do trên không trung" (In-flight material) ảnh hưởng thế nào đến độ chính xác và cách xử lý?

Khi van vòi chiết đóng lại, vẫn còn một lượng chất lỏng nhỏ đang rơi tự do trên không trung từ mũi vòi xuống mặt can chưa kịp cân nhận. Máy chất lượng cao của ABM tích hợp thuật toán thông minh "Tự động bù sai số dòng rơi" (Automatic Advance Drop Compensation) – PLC sẽ tự động tính toán khối lượng lượng lưu chất rơi tự do này và ra lệnh khóa van sớm trước khi đạt điểm đích một khoảng miligram tương ứng.

3. Tôi có thể dùng một máy cân để chiết cho cả can 1 lít và can 20 lít được không?

Được về mặt phần mềm, nhưng không tối ưu về mặt cơ khí cơ học. Cảm biến Loadcell dùng cho can 1 lít cần độ nhạy nhỏ (chia vạch sai số tính bằng gram), nếu dùng chung Loadcell tải trọng lớn của can 20 lít sẽ làm giảm độ nhạy và tăng sai số khi chiết can nhỏ. Để vận hành tối ưu, bạn nên lựa chọn cấu hình máy có các đầu cân phù hợp với dải sản phẩm tương ứng.

4. Máy có thể tự động nhận diện can bị nghiêng đổ trên băng tải không?

Có. Hệ thống dây chuyền tự động thông minh của ABM tích hợp hệ thống cảm biến quang điện nhận diện bao bì thông minh. Nếu can bị đổ, méo mó hoặc không nằm đúng tâm vòi chiết, máy sẽ phát tín hiệu cảnh báo trên màn hình HMI và lập tức dừng chu trình chiết để bảo vệ an toàn cho nhà xưởng.

5. Gioăng phớt và hệ thống vòi chiết của máy bao lâu phải thay thế một lần?

Tùy thuộc vào độc tính và tính chất ăn mòn của hóa chất chiết nạp. Thông thường, hệ thống gioăng phớt chịu lực cao cấp (Teflon/Viton) của máy được kiểm tra định kỳ và thay thế sau mỗi 3 - 6 tháng vận hành liên tục để đảm bảo vòi chiết đóng ngắt dứt khoát, chống nhỏ giọt tuyệt đối.



12. Xu hướng phát triển và công nghệ mới

• Ứng dụng công nghệ cân Multi-stage (Đa tầng động lực học): Sử dụng các thuật toán phân tầng dòng chảy mịn hơn, kết hợp động cơ Servo điều khiển vòi chiết nâng hạ theo mực chất lỏng (Bottom-up weighing) giúp tăng tốc độ chiết lên gấp 1.5 lần nhưng vẫn giữ nguyên sai số tiệm cận mức bằng 0.
• Tích hợp hệ thống quản lý dữ liệu thông minh IoT: Toàn bộ dữ liệu về khối lượng chiết của từng can, sản lượng theo ca, và biểu đồ sai số Loadcell sẽ được tự động lưu trữ số hóa dữ liệu và truyền về hệ thống quản lý nhà máy từ xa, giúp chủ doanh nghiệp dễ dàng kiểm soát chất lượng và tính toán chi phí nguyên liệu thô theo thời gian thực.

13. ABM – Nhà cung cấp dây chuyền máy chiết rót cân khối lượng chất lượng cao

Việc đầu tư một dây chuyền đóng gói định lượng trọng lượng yêu cầu doanh nghiệp phải lựa chọn một nhà cung cấp có năng lực công nghệ cơ điện tử vững vàng và am hiểu sâu sắc về giải pháp tự động hóa để đảm bảo thiết bị hoạt động bền bỉ, chạy ổn định dài lâu. Công ty TNHH Công Nghệ ABM tự hào là đơn vị uy tín hàng đầu, chuyên cung cấp các giải pháp trọn gói về hệ thống máy chiết rót cân khối lượng chất lượng cao đáp ứng các tiêu chuẩn công nghiệp hiện đại.

Những ưu điểm vượt trội từ giải pháp công nghệ đóng gói của ABM:

• Tự động hóa hoàn toàn & Tốc độ cao: Hệ thống dây chuyền tự động từ khâu cấp can, cân định lượng 2 giai đoạn thông minh cho đến siết nắp liên hoàn được đồng bộ mượt mà, giúp tối ưu hóa sản lượng vượt trội cho nhà máy.
• Vận hành bền bỉ & Ổn định vượt trội: Khung bệ máy được kết cấu cơ khí vững chắc từ thép không gỉ dày chịu lực chống rung tối đa. Hệ thống linh kiện điện tử, cảm biến Loadcell và module điều khiển cân được nhập khẩu 100% từ các thương hiệu đầu ngành toàn cầu, đảm bảo máy vận hành liên tục 24/7 với tuổi thọ thiết bị dài lâu.
• Thiết kế may đo chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của ABM luôn tiến hành khảo sát trực tiếp đặc tính lý-hóa của nguyên liệu (độ nhớt, nồng độ ăn mòn) và quy cách bao bì của khách hàng để tư vấn, thiết kế giải pháp hệ thống vòi chiết và tải trọng bàn cân phù hợp nhất với dự án của doanh nghiệp.

Hãy liên hệ ngay với ABM để nhận tài liệu kỹ thuật chi tiết, video vận hành thực tế tại nhà xưởng và giải pháp báo giá tối ưu nhất cho nhà máy của bạn!

Để giúp đội ngũ kỹ sư ABM tư vấn và cấu hình hệ thống cân khối lượng chính xác nhất cho dòng sản phẩm của bạn, xin vui lòng cho biết:

• Bạn cần chiết dòng nguyên liệu cụ thể nào (dầu ăn, nước sốt thực phẩm, nhớt động cơ hay hóa chất ăn mòn)?
• Quy cách bao bì và dải khối lượng bạn sử dụng là dòng can nhựa hay phuy lớn (khối lượng cần nạp bao nhiêu kilôgam trên mỗi bao bì)?
• Năng suất mục tiêu mà dây chuyền sản xuất của bạn cần đạt được là bao nhiêu sản phẩm trên mỗi phút?
