Máy quấn màng dạng nằm ngang

Máy quấn màng dạng nằm ngang

Trong quy trình logistics và đóng gói hạ nguồn của các nhà máy sản xuất hiện đại, việc bảo vệ bề mặt sản phẩm khỏi trầy xước, bụi bẩn và ẩm mốc là yếu tố sống còn để duy trì giá trị thương hiệu. Hệ thống máy quấn màng dạng nằm ngang tự động ra đời như một bước đột phá công nghệ, thay thế hoàn toàn các phương pháp bọc thủ công chậm chạp, giúp chuẩn hóa chất lượng đóng gói cho các sản phẩm có biên dạng đặc thù như dạng dài, dạng tấm phẳng hoặc khối hộp kích thước lớn.

Bài viết này cung cấp góc nhìn chuyên sâu từ cấu tạo kỹ thuật, nguyên lý vận hành đến tiêu chí lựa chọn thiết bị tối ưu cho các chủ doanh nghiệp, bộ phận thu mua và đội ngũ kỹ sư nhà máy.



1. Định nghĩa và Ứng dụng của Horizontal stretch wrapping machine

Định nghĩa

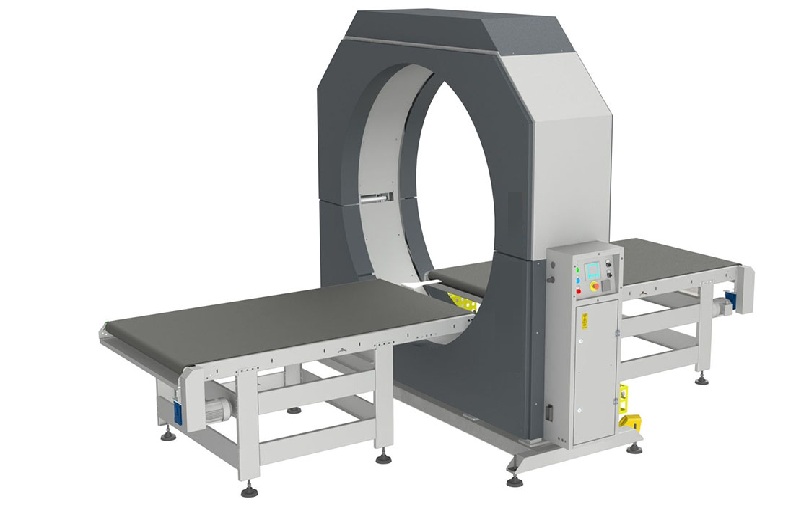

Máy quấn màng dạng nằm ngang (tên tiếng Anh: Horizontal stretch wrapping machine) là thiết bị tự động hóa chuyên dụng sử dụng màng co hoặc màng căng (stretch film) để bao bọc kín bề mặt sản phẩm khi vật thể di chuyển tịnh tiến theo phương nằm ngang xuyên qua một vòng ray quay (shuttle ring) chứa cuộn màng. Hệ thống này cho phép đóng gói liên tục không giới hạn chiều dài sản phẩm, tạo ra lớp màng bảo vệ đều đặn, chắc chắn và có độ thẩm mỹ cao.

Tùy theo loại vật tư tiêu hao được cấu hình, máy còn được gọi là máy quấn màng PE dạng nằm ngang (Horizontal PE film wrapping machine).

Ứng dụng thực tế trong công nghiệp

Nhờ kết cấu module băng tải linh hoạt, hệ thống đáp ứng trọn vẹn nhu cầu đóng gói đa dạng của nhiều ngành công nghiệp:

• Sản phẩm biên dạng phẳng: Ứng dụng làm máy quấn màng nằm ngang cho sản phẩm dạng tấm, bảng, cửa, tấm gỗ, tấm ván, tấm kính, tấm thép, tấm nhựa (Horizontal stretch wrapping machine for sheet, panel, door, wood board, plank, glass sheet, steel plate, and plastic sheet).
• Sản phẩm biên dạng dài: Cấu hình làm máy quấn màng nằm ngang cho sản phẩm dạng dài, thanh, ống, trụ, cây (Horizontal stretch wrapping machine for long products, bars, pipes, tubes, cylinders, and rods).
• Sản phẩm biên dạng hình khối: Đầu tư làm máy quấn màng nằm ngang cho sản phẩm dạng khối, hộp, thùng, tủ, cấu kiện (Horizontal stretch wrapping machine for block-shaped products, boxes, cases, cabinets, and components).



2. Đặc điểm kỹ thuật và Lợi ích vận hành vượt trội

Đặc điểm kỹ thuật nổi bật

• Vòng quay ray trượt tốc độ cao: Vòng ray cơ khí trung tâm được đúc bằng nhôm hợp kim cường lực hoặc thép chịu tải, vận hành thông qua hệ thống đai truyền động ma sát cao, giúp máy chạy êm, giảm rung lắc ở dải tốc độ cao.

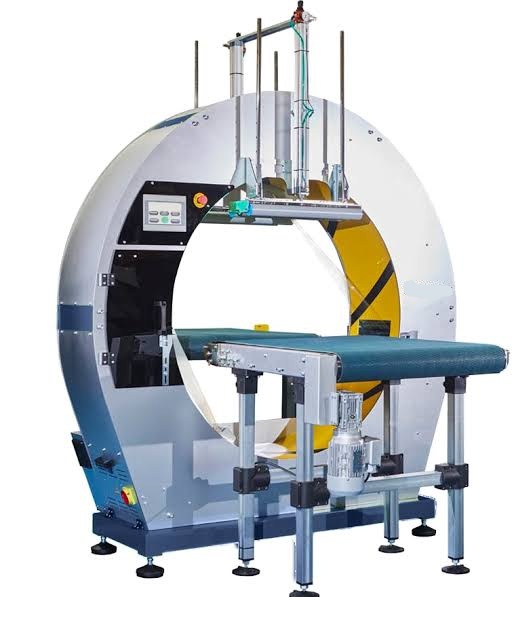

• Hệ thống ép giữ mặt trên (Top Pressing Rollers): Các con lăn ép khí nén được bố trí ở cả hai đầu vào và đầu ra của vòng quay, tự động điều chỉnh độ cao để đè giữ sản phẩm cố định, chống trượt hoặc xô lệch khi chịu lực kéo của màng.
• Điều khiển kỹ thuật số PLC & HMI: Tích hợp hệ thống điều khiển lập trình thông minh, cho phép cài đặt linh hoạt số vòng quấn ở hai đầu sản phẩm (Head & Tail) và mật độ lớp màng quấn chồng.

Lợi ích kinh tế và vận hành mang lại

• Tối ưu hóa chi phí nhân công: Chuyển đổi quy trình bọc màng thủ công cần từ 2 - 3 công nhân thành quy trình tự động hoàn toàn chỉ cần 1 người giám sát hoặc tích hợp trực tiếp vào dây chuyền không cần nhân công.
• Nâng cao năng suất vượt trội: Tốc độ băng tải hành trình đạt từ 5 - 20 mét/phút, giúp giải quyết triệt để tình trạng ứ đọng hàng hóa tại khâu đóng gói cuối tuyến.
• Tiết kiệm vật liệu bao bì: Cơ cấu căng màng chủ động (Pre-stretch) giúp kéo giãn cuộn màng từ 100% lên đến 200%, giảm tối đa lượng PE tiêu hao trên mỗi đơn vị sản phẩm.
• Độ phủ kín và thẩm mỹ cao: Lớp màng căng bám sát vào biên dạng vật thể, bảo vệ sản phẩm tuyệt đối khỏi nước mưa, bụi bẩn và trầy xước trong suốt quá trình lưu kho, vận chuyển.



3. Quy trình cấu tạo và Nguyên lý hoạt động chi tiết

Một hệ thống máy quấn màng ngang tiêu chuẩn vận hành theo một chu trình công nghệ khép kín và có độ chuẩn xác cơ khí cao:

[Băng tải nạp vào] ➔ [Con lăn ép đỉnh giữ phôi] ➔ [Băng tải đẩy qua vòng ray]

    ➔ [Vòng ray quay nhả màng PE] ➔ [Cụm cắt & Miết đuôi] ➔ [Băng tải ra]

Chi tiết các cụm chức năng cốt lõi

1. Băng tải nạp liệu đầu vào (Infeed Conveyor): Sử dụng hệ thống băng tải con lăn bọc cao su hoặc băng tải dây đai tùy thuộc vào bề mặt vật liệu. Hệ thống cảm biến quang học ở đầu băng tải sẽ tự động đo chiều dài sản phẩm khi bắt đầu tiến vào trạm.
2. Cụm con lăn kẹp giữ ổn định: Ngay khi sản phẩm đi qua, các con lăn ép từ trên cao hạ xuống bằng áp lực khí nén để giữ chặt sản phẩm, ngăn tình trạng lật hoặc nghiêng đối với các tấm ván nhẹ hoặc các thanh ống dài.

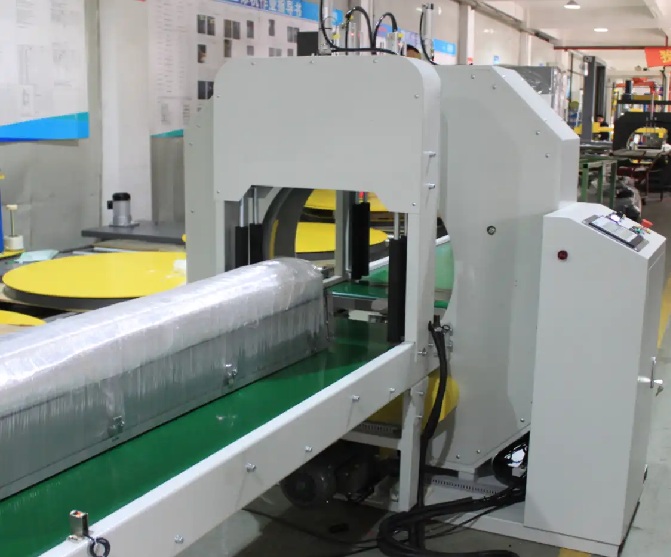

3. Vòng ray quay trung tâm (Shuttle Ring): Là trái tim của máy. Trên vòng ray có gắn cụm mang cuộn màng PE. Khi sản phẩm di chuyển xuyên qua lòng vòng ray, cuộn màng sẽ quay tròn xung quanh vật thể để quấn các lớp màng đan xen kiểu xoắn ốc (Spiral wrapping).
4. Hệ thống cắt và giữ màng tự động (Auto Cut & Clamp): Khi cảm biến đuôi xác định sản phẩm đã đi qua hết vòng quay, hệ thống dao cắt cơ khí hoặc dao nhiệt khí nén sẽ lập tức kích hoạt cắt đứt màng, đồng thời cơ cấu kẹp sẽ giữ chặt đầu màng PE còn lại để chờ sản phẩm tiếp theo.
5. Băng tải xả thành phẩm (Outfeed Conveyor): Đưa sản phẩm đã được bọc kín hoàn toàn ra ngoài khu vực dán nhãn, lưu kho hoặc xếp lên pallet.

4. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Để bộ phận thu mua và kỹ thuật nhà máy lựa chọn được model máy tương thích tốt nhất với dải sản phẩm của doanh nghiệp, cần lưu ý các thông số kỹ thuật cốt lõi sau:

• Đường kính trong của vòng quay (Ring Diameter): Thông số này quyết định kích thước hình học tối đa của sản phẩm có thể đi lọt qua máy. Cần tính toán đường chéo lớn nhất của mặt cắt ngang sản phẩm (đối với hộp hoặc tấm phẳng) để chọn size vòng ray (ví dụ: ∅600, ∅1000, ∅1400 mm).
• Tải trọng tối đa trên một mét băng tải: Quyết định kết cấu cơ khí của khung bệ và công suất động cơ giảm tốc. Các dòng máy chạy tấm kính, tấm thép yêu cầu hệ khung chịu lực nặng hơn nhiều so với máy chạy tấm nhựa hay tấm ván gỗ.
• Quy cách cuộn màng PE tương thích: Bề rộng khổ màng (thường dùng khổ 200mm, 300mm hoặc 500mm), đường kính ngoài cuộn màng và trọng lượng cuộn màng tối đa mà con chạy có thể chịu tải.
• Công suất và nguồn điện tiêu thụ: Ghi nhận thông số kW (thường từ 2.2kW - 5.5kW tùy size) và nguồn điện yêu cầu (3 pha 380V/50Hz) để đấu nối hạ tầng tủ điện nhà xưởng.



5. Lưu ý quan trọng khi Vận hành - Bảo trì - Bảo dưỡng

• Vệ sinh rãnh chạy của vòng ray hàng tuần: Bụi gỗ từ tấm ván, bụi cơ khí từ thanh thép hoặc xơ nhựa có thể bám vào đường ray quay, gây ma sát lớn dẫn đến nặng tải động cơ. Cần dùng súng khí nén thổi sạch bụi mịn định kỳ.
• Kiểm tra độ mòn của dây đai truyền động: Hệ thống vòng ray lớn quay liên tục ở tốc độ cao sẽ làm mòn dây đai hoặc bánh xe cao su ma sát. Cần tăng chỉnh độ căng dây đai hoặc thay thế khi có hiện tượng trượt hành trình.
• Bảo dưỡng hệ thống dao cắt màng: Đối với các dòng máy dùng dao cắt nhiệt, cần vệ sinh muội keo cháy bám trên lưỡi dao để vết cắt luôn ngọt mượt, tránh lỗi màng bị co tưa hoặc không đứt dứt khoát.
• Đồng bộ tốc độ giữa băng tải và vòng quay: Nếu tốc độ băng tải quá nhanh trong khi tốc độ vòng quay quá chậm, lớp màng quấn sẽ bị thưa (độ chồng mí thấp), không đủ lực liên kết để bảo vệ sản phẩm. Kỹ thuật viên cần hiệu chỉnh thông số này đồng bộ trên HMI.



6. Xu hướng phát triển và Công nghệ mới

• Công nghệ quấn kết hợp màng bóng khí và màng PE (Bubble & Stretch Wrap): Thiết bị thế hệ mới tích hợp hai vòng ray độc lập; vòng thứ nhất bọc một lớp màng xốp bong bóng (để chống va đập cho tấm kính, tấm gỗ cao cấp) và vòng thứ hai quấn màng PE bên ngoài để cố định, tạo chu trình bảo vệ kép hoàn hảo.
• Hệ thống tự động nhận diện biên dạng bằng Laser: Máy tự động đo kích thước chiều cao và chiều rộng của cấu kiện khi vừa bước vào băng tải, tự động điều chỉnh cao độ của con lăn ép đỉnh và tốc độ vòng quay mà không cần con người can thiệp thủ công.
• Chuyển đổi số và kết nối IoT (Smart Packaging): Tích hợp module truyền thông cho phép theo dõi lượng màng tiêu hao theo thời gian thực, dự báo chính xác số lượng cuộn màng cần chuẩn bị cho kế hoạch sản xuất tuần và cảnh báo thời điểm bảo dưỡng trục quay.



7. Câu hỏi thường gặp (FAQ)

1. Máy quấn màng dạng nằm ngang có giới hạn chiều dài tối đa của sản phẩm không?

Trả lời: Không giới hạn. Do sản phẩm di chuyển tịnh tiến xuyên qua vòng quay, máy có thể quấn liên tục cho các thanh nhôm, ống nhựa dài 6m, 12m hoặc dài hơn nữa, miễn là hệ thống băng tải vào/ra của nhà xưởng được thiết kế đủ chiều dài để đỡ sản phẩm.

2. Làm thế nào để điều chỉnh độ dày hoặc độ quấn chồng (Overlap) của màng trên sản phẩm?

Trả lời: Bạn có thể dễ dàng điều chỉnh độ quấn chồng thông qua màn hình HMI bằng cách thay đổi tỷ lệ tốc độ. Để tăng độ dày lớp màng (tăng độ chồng mí), bạn chỉ cần giảm tốc độ chạy của băng tải hành trình hoặc tăng tốc độ vòng quay của ray chứa màng.

3. Đối với các sản phẩm có cạnh sắc nhọn như tấm thép, màng PE có dễ bị rách không?

Trả lời: Các góc cạnh sắc nhọn của tấm thép hoặc tấm kính nếu không được xử lý có thể gây rách màng khi kéo căng. Để khắc phục, doanh nghiệp nên chọn dòng màng PE có độ dai cao (từ 5 lớp trở lên) và điều chỉnh giảm lực căng (tension) của cụm trục nhả màng trên máy ở mức vừa phải.

4. Máy có thể chạy được cho nhiều kích thước sản phẩm khác nhau trên cùng một dây chuyền không?

Trả lời: Hoàn toàn được. Máy cho phép thay đổi quy cách sản phẩm linh hoạt trong phạm vi dải kích thước lòng vòng ray. Hệ thống con lăn ép đỉnh điều khiển bằng khí nén sẽ tự động nâng hạ để thích ứng với độ dày/chiều cao của từng loại sản phẩm.

5. Lỗi "không cắt được màng" hoặc "màng bị tuột khỏi cụm kẹp" xử lý như thế nào?

Trả lời: Lỗi này thường do xylanh khí nén của cụm dao cắt bị sụt áp suất, lưỡi dao bị cùn/bám keo thừa, hoặc cụm kẹp màng bị lỏng gá. Cần kiểm tra lại áp sất khí nén tổng (yêu cầu ≥ 0.5 Mpa), vệ sinh lưỡi dao và siết lại các ốc định vị của ngàm kẹp.

Công Ty TNHH Công Nghệ ABM Việt Nam – Nhà Cung Cấp Giải Pháp Máy Quấn Màng Nằm Ngang Cao Cấp, Vận Hành Bền Bỉ

Khi nhà máy của bạn hướng tới mục tiêu tối ưu hóa quy trình đóng gói cuối tuyến, đòi hỏi một giải pháp chuyển giao công nghệ đáp ứng toàn diện các tiêu chí về chất lượng cao, tự động hóa đồng bộ, tốc độ cao, hoạt động bền bỉ và ổn định, Công ty TNHH Công Nghệ ABM Việt Nam chính là nhà cung cấp uy tín hàng đầu.

Khác biệt từ giải pháp của ABM Việt Nam:

• Chất lượng chuẩn quốc tế: ABM Việt Nam chuyên cung cấp các dòng máy quấn màng dạng nằm ngang thế hệ mới. Toàn bộ các hệ thống động cơ servo, biến tần, PLC điều khiển và linh kiện khí nén đều nhập khẩu chính hãng từ các thương hiệu dẫn đầu thế giới (Đức, Nhật Bản, Đài Loan).
• Độ chính xác và độ bền vượt trội: Khung bệ máy được gia công từ thép chịu lực dày dặn kết hợp với công nghệ gia công cơ khí chính xác, giúp triệt tiêu hoàn toàn rung động, đảm bảo thiết bị vận hành liên tục 3 ca/ngày với độ ổn định tuyệt đối.
• Giải pháp may đo theo biên dạng sản phẩm: Đội ngũ kỹ sư giàu kinh nghiệm của ABM Việt Nam sẽ khảo sát trực tiếp đặc tính vật lý của dải sản phẩm (từ những thanh nhôm nhẹ đến những tấm gỗ, tấm thép nặng hàng tấn) để thiết kế layout băng tải và cấu hình vòng quay tối ưu công suất nhất.
• Dịch vụ hậu mãi chuyên nghiệp: Cam kết bảo hành dài hạn, thực hiện quy trình bảo trì định kỳ nghiêm ngặt, hỗ trợ xử lý sự cố kỹ thuật 24/7 và luôn dự phòng sẵn nguồn linh kiện thay thế chính hãng tại kho để không làm gián đoạn chuỗi cung ứng của nhà máy.

ABM Việt Nam cung cấp máy quấn màng PE dạng nằm ngang tự động chất lượng cao bằng quy trình sản xuất nghiêm ngặt. Tất cả các máy quấn màng đều được thiết kế theo mục tiêu đóng gói của khách hàng về kích thước, vật liệu quấn, tải hàng để quấn… và các yêu cầu đặc biệt khác trong việc vận hành... Máy nhiều tùy chọn và thiết bị phụ trợ  như keo căng màng trước khi quấn, bộ phận ép đỉnh sản phẩm và có thể che toàn bộ thân máy để bảo vệ máy tránh những va chạm trong quá trình quấn màng.

1.Bảo vệ sản phẩm và hạn chế thiệt hại

Màng PE được kéo căng và quấn quanh sản phẩm khi đó màng sẽ co lại và bao bọc giống như một sợi dây cao su để giữ cho sản phẩm chặt và xiết lại với nhau giúp ngăn ngừa nhưng tác động lên những sản phẩm bề mặt có nhẵn, màu sắc hoặc được đánh bóng cao, giúp bảo vệ các vật dụng trong quá trình di truyển.

2. Giảm chi phí đóng gói.

Khi sử dụng máy quấn màng PE bạn có thể loại bỏ vật liệu đóng gói cồng kềnh, đắt tiền như bao bì, xốp, băng keo, bao bì co rút, dây đai. Tốc độ quấn cao giúp bạn tiết kiệm thời gian và chi phí lao động.

3. Không giới hạn chiều dài.

Máy quấn màng PE dạng nằm ngang phù hợp cho các sản phẩm dài như ống, thép, gỗ, cửa ra vào, cửa sổ, ván, mặt cắt, gỗ MDF, ván MDF, cuộn dệt ... Không giới hạn với một hoặc nhiều lớp màng PE hoặc bất kỳ vật liệu đóng gói nào khác. Có thể điều chỉnh theo chiều rộng khác nhau của sản phẩm giúp sản phẩm được bảo vệ khỏi bụi, ẩm ướt, hư hỏng.
