Máy đánh bóng viên thuốc tự động

Máy đánh bóng viên thuốc tự động là thiết bị ngoại vi không thể thiếu trong quy trình đóng gói dược phẩm, giúp loại bỏ hoàn toàn bụi mịn bám trên bề mặt viên sau công đoạn dập viên hoặc ép nang. Bài viết chuyên sâu này sẽ phân tích chi tiết từ kết cấu cơ khí đến nguyên lý vận hành kỹ thuật, giúp các kỹ sư và bộ phận thu mua lựa chọn được giải pháp tối ưu nhất cho nhà máy.



1. Máy đánh bóng viên thuốc tự động là gì?

Máy đánh bóng viên thuốc tự động (trong kỹ thuật quốc tế gọi là Automatic medicine tablet polisher) là thiết bị chuyên dụng được tích hợp ngay sau máy dập viên hoặc máy đóng nang. Thiết bị sử dụng cơ cấu chổi quét xoay tròn hoặc trục vít kết hợp hệ thống hút áp lực âm nhằm loại bỏ tĩnh điện và bụi thuốc bám ngoài vỏ viên, đồng thời làm bóng bề mặt viên đạt tiêu chuẩn cảm quan và vệ sinh công nghiệp.



2. Ứng dụng thực tế trong dây chuyền dược phẩm

Thiết bị đóng vai trò quyết định đến độ thẩm mỹ và chất lượng xuất xưởng của các dạng bào chế:

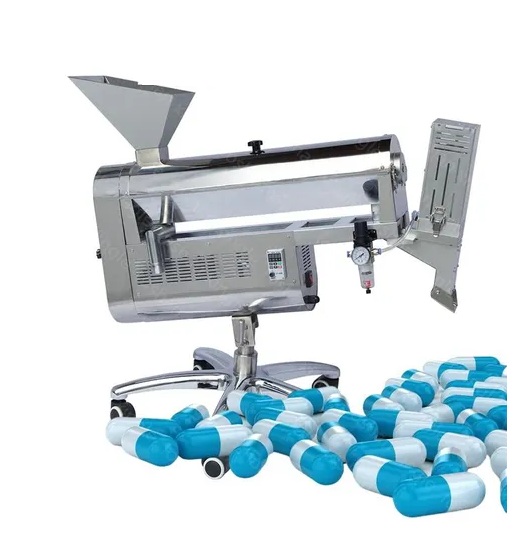

• Xử lý viên nang cứng: Đóng vai trò là một máy đánh bóng viên nang tự động (Automatic capsule polishing machine), giúp lau sạch bột thuốc dính bên ngoài vỏ nang trong quá trình nạp thuốc, ngăn chặn hiện tượng viên bị đắng hoặc mất thẩm mỹ khi tới tay người dùng.
• Xử lý viên nén: Vận hành như một máy đánh bóng viên nén tự động (Automatic tablet polishing machine), quét sạch rìa cạnh sắc, ba-via thừa và bụi phấn sau khi ra khỏi cối dập viên.
• Ngành thực phẩm chức năng: Định hình độ bóng sáng cho các loại viên nén thảo dược, viên nang bột đông trùng hạ thảo, giúp nâng cao giá trị thương phẩm.



3. Đặc điểm và lợi ích vượt trội

Khi áp dụng máy làm sạch viên thuốc tự động vào dây chuyền khép kín, doanh nghiệp sẽ đạt được các lợi ích lớn:

• Làm sạch triệt để không gây tổn thương viên: Chổi quét bằng sợi nylon y tế siêu mềm hoặc các tấm nỉ chuyên dụng giúp loại bỏ bụi bám sâu trong rãnh chữ/logo dập nổi mà không làm sứt mẻ cạnh viên.
• Tích hợp module phân loại lỗi: Nhiều dòng máy hiện đại được trang bị khay sàng rung giúp phân loại và loại bỏ ngay các vỏ nang rỗng, viên nén vỡ vụn hoặc viên thiếu khối lượng ra khỏi dòng thành phẩm.
• Vận hành liên tục tốc độ cao: Kết nối trực tiếp vào cửa xả liệu của máy dập hoặc máy đóng nang, đồng bộ hóa tốc độ xả viên mà không gây ra hiện tượng ùn tắc cổ chai.
• Đảm bảo tiêu chuẩn GMP: Chu trình khép kín kết hợp máy hút bụi trung tâm giúp ngăn ngừa bụi mịn phát tán ra môi trường phòng sạch, bảo vệ sức khỏe kỹ thuật viên.



4. Phân loại cấu hình máy đánh bóng làm sạch viên thuốc tự động

Dựa vào nguyên lý kết cấu cơ khí và hướng di chuyển của viên thuốc, hệ thống máy đánh bóng làm sạch viên thuốc tự động được chia làm 2 dòng chính:

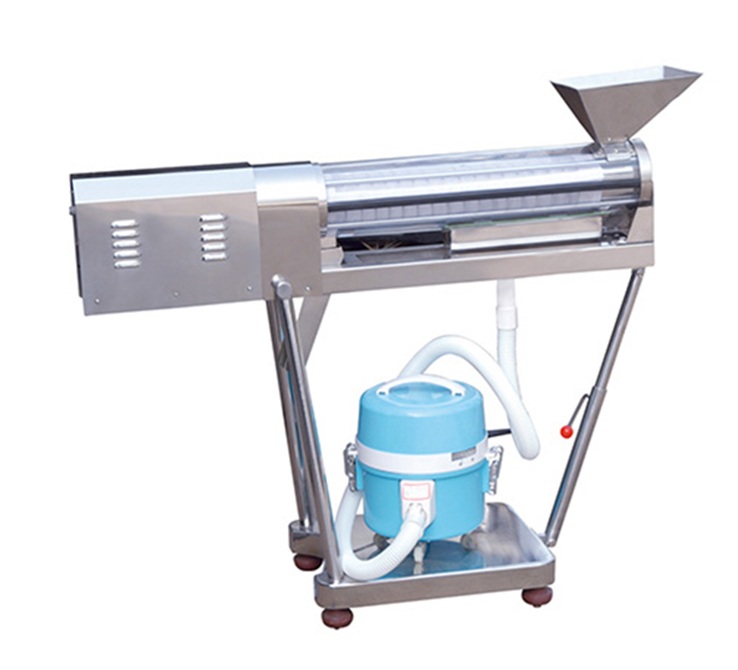

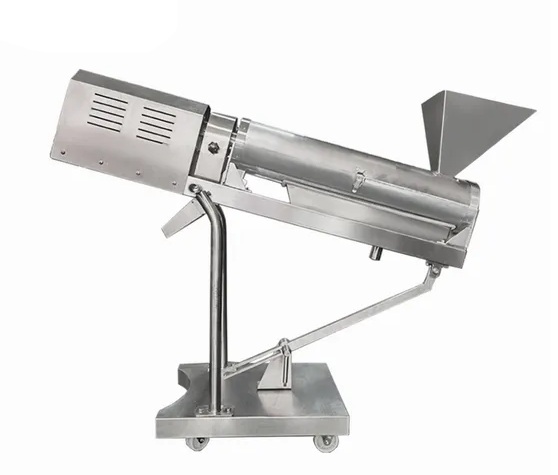

• Máy đánh bóng trục ngang (Horizontal Polisher): Viên thuốc di chuyển tịnh tiến bên trong một ống lồng nằm ngang chứa chổi quét xoay tròn. Thiết bị cấu tạo đơn giản, chi phí đầu tư thấp, phù hợp với các dòng máy đóng nang bán tự động hoặc tốc độ trung bình.
• Máy đánh bóng trục đứng (Vertical Up-hill Polisher): Sử dụng trục vít chổi quét xoay tròn đẩy viên thuốc đi từ dưới lên cao. Thiết bị vừa làm sạch vừa nâng chiều cao xả viên để tích hợp thẳng vào máy kiểm tra kim loại (Metal detector) hoặc máy đóng vỉ, giúp tiết kiệm diện tích tối đa cho phòng sản xuất.

5. Cấu tạo chi tiết của thiết bị

Một hệ thống máy hoàn chỉnh bao gồm các phân hệ cơ khí chính sau:

1. Phễu cấp liệu (Inlet Hopper): Tiếp nhận viên thuốc trực tiếp từ máy dập viên hoặc máy vô nang rơi xuống.
2. Trục chổi quét xoay (Rotary Brush Shaft): Lõi trục bằng inox tích hợp các sợi chổi quét sắp xếp theo đường xoắn ốc để vừa chà sát làm sạch vừa đẩy viên thuốc di chuyển dọc theo thân máy.
3. Lưới lọc bụi (Sieve Cylinder): Ống lưới bao quanh trục chổi quét, có các lỗ nhỏ cho phép bụi thuốc thoát ra ngoài khi bị chổi quét đánh bật khỏi viên.
4. Cổng kết nối hút bụi & Khí thổi: Cổng kết nối với máy hút bụi áp lực âm bên ngoài để liên tục thu hồi bụi thuốc, kết hợp vòi phun khí nén thổi bay tĩnh điện.
5. Cơ cấu phân loại cơ học: Bộ phận sàng rung dùng để tách các mảnh vỡ hoặc nang rỗng không đạt chuẩn kích thước.
6. Hệ thống điều khiển: Bộ nút bấm cơ học chống nước hoặc màn hình điện tử điều chỉnh vô cấp tốc độ quay của motor thông qua biến tần.



6. Nguyên lý hoạt động kỹ thuật

Quy trình làm sạch của máy được diễn ra tự động theo chu trình tuần hoàn:

• Bước 1: Tiếp nhận và nạp viên: Viên thuốc rơi vào phễu cấp liệu và đi vào lòng ống lưới xylanh.
• Bước 2: Chà sát chuyển động xoắn ốc: Motor truyền động làm quay trục chổi với tốc độ có thể điều chỉnh từ 100 - 600 vòng/phút. Các sợi chổi mềm liên tục chà sát bề mặt vỏ nang hoặc viên nén, cuốn bay lớp bột tĩnh điện cứng đầu bám trên viên.
• Bước 3: Thu hồi bụi áp lực âm: Khí nén sạch thổi liên tục vào lòng máy làm tơi bụi, đồng thời máy hút bụi trung tâm tạo lực hút mạnh qua các lỗ lưới xylanh để kéo toàn bộ bụi mịn vào buồng lọc, ngăn không cho bột thuốc bám ngược trở lại viên.
• Bước 4: Sàng lọc vỡ và xả thành phẩm: Viên thuốc sạch theo đường xoắn ốc đi đến cuối hành trình, đi qua khay sàng rung để loại bỏ mảnh vỡ nhỏ rồi thoát ra ngoài cửa xả để chuyển sang công đoạn kiểm tra ngoại quan hoặc đóng gói.



7. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để chọn mua thiết bị tối ưu cho bài toán vận hành lâu dài, phòng kỹ thuật và thu mua cần đồng bộ các tiêu chí:

• Sự tương thích về độ cao kết nối: Chiều cao của phễu cấp liệu phải khớp với chiều cao cửa xả của máy dập viên hoặc máy vô nang hiện có để viên thuốc tự rơi theo trọng lực, không cần lắp thêm băng tải trung gian.
• Thiết kế tháo lắp nhanh (No-tool Demounting): Toàn bộ cụm trục chổi, ống lưới phải tháo rời được bằng tay thông qua các khớp khóa nhanh (Clamp) mà không cần cờ-lê, tua-vít, giúp rút ngắn thời gian vệ sinh khi đổi mẻ thuốc dưới 10 phút.
• Độ mềm của sợi chổi: Đảm bảo sợi chổi làm từ vật liệu polyme y tế cao cấp, không bị rụng lông trong quá trình quét, không sinh tạp chất cơ học lọt vào thuốc.



8. Các thông số kỹ thuật cơ bản cần lưu ý

• Năng suất tối đa (Max Output): Thường dao động từ 100.000 đến 400.000 viên/giờ (tùy thuộc vào kích thước viên #00-#4 hoặc đường kính viên nén).
• Khoảng cách dịch chuyển đứng (Lifting Height): Đối với dòng máy trục đứng, thông số này quyết định độ cao mà viên thuốc có thể nâng lên để cấp vào máy dò kim loại tiếp theo.
• Công suất motor chính: Thường nhỏ (chỉ từ 0.1 kW - 0.5 kW) nhưng yêu cầu chạy cực êm, không tỏa nhiệt làm chảy vỏ nang gelatin.
• Đường kính ống xả bụi: Kích thước cổng nối (ví dụ: ∅ 50 mm) để chọn máy hút bụi phụ trợ có lưu lượng khí hút tương thích.



9. Quy trình vận hành – Bảo trì – Bảo dưỡng chuẩn kỹ thuật

• Trước khi chạy máy: Kiểm tra độ căng và độ mài mòn của chổi quét. Quay trục bằng tay xem có bị kẹt cơ khí hay có vật thể lạ trong lồng máy hay không. Khởi động máy hút bụi trước khi cho viên thuốc chạy vào.
• Trong khi vận hành: Giám sát cửa xả thành phẩm xem viên có bị kẹt hoặc bị trầy xước vỏ hay không để điều chỉnh tốc độ vòng quay trục chổi cho phù hợp.
• Sau khi vận hành: Tháo rời trục chổi quét và ống lưới. Ngâm rửa bằng nước ấm để làm tan bột thuốc và gelatin bám dính, xịt khô bằng khí nén sạch. Tuyệt đối không dùng nguồn nhiệt quá cao sấy chổi vì có thể làm biến dạng sợi nylon.
• Bảo dưỡng định kỳ: Tra mỡ thực phẩm vào các vòng bi trục quay hàng tháng. Kiểm tra độ bám của chổi quét, nếu sợi chổi có hiện tượng mòn vẹt hoặc xơ cứng cần thay mới để tránh làm giảm hiệu suất đánh bóng.



10. Xu hướng phát triển và công nghệ mới

• Tích hợp công nghệ khử tĩnh điện (Anti-static Bar): Sử dụng các thanh điện cực phóng ion bẻ gãy lực hút tĩnh điện giữa bụi thuốc và bề mặt viên, giúp việc lau sạch bột mịn dễ dàng gấp nhiều lần thông thường.
• Kết hợp Module Dò kim loại & Loại thải (3-in-1 System): Xu hướng tích hợp Đánh bóng + Khử từ dò tìm kim loại lạ + Bẫy loại bỏ viên lỗi thành một cụm đứng đồng nhất giúp tiết kiệm tối đa không gian phòng sạch GMP.
• Vật liệu chổi quét kháng khuẩn tự làm sạch: Sử dụng các sợi tổng hợp có bề mặt siêu nhẵn, ngăn chặn việc bám dính ngược của bột thuốc dẻo, giúp máy chạy liên tục nhiều ca sản xuất không cần dừng vệ sinh giữa chừng.



11. Câu hỏi thường gặp (FAQ)

1. Tại sao viên nang sau khi đánh bóng xong vẫn còn vệt mờ bám bột?
   • Trả lời: Nguyên nhân do áp lực hút của máy hút bụi phụ trợ bị yếu, màng lọc bụi bị tắc, hoặc sợi chổi quét sau thời gian dài sử dụng bị bết dính bột thuốc chưa được vệ sinh sạch sẽ.
2. Máy đánh bóng có làm ảnh hưởng đến khối lượng hay lớp màng bao của viên nén không?
   • Trả lời: Không. Lực chà sát của chổi mềm chỉ đủ để quét sạch bụi phấn tự do bám ngoài mặt viên, hoàn toàn không làm mài mòn hay ảnh hưởng tới lớp màng bao phim (Film coating) của viên nén.
3. Có thể dùng chung một máy đánh bóng cho cả viên nang và viên nén được không?
   • Trả lời: Hoàn toàn được nếu máy sử dụng hệ điều hành biến tần điều tốc. Tuy nhiên, khi chuyển đổi giữa viên nang và viên nén, bạn cần vệ sinh triệt để thiết bị để tránh nhiễm chéo hoạt chất.
4. Tại sao viên thuốc bị kẹt bên trong lồng trục đứng đẩy lên?
   • Trả lời: Do tốc độ vòng quay được cài đặt quá chậm so với lưu lượng viên xả xuống từ máy chính, hoặc do có viên bị vỡ lớn làm cản trở đường di chuyển xoắn ốc của các viên phía sau.
5. Bao lâu thì cần phải thay thế trục chổi quét mới?
   • Trả lời: Tùy thuộc vào tần suất chạy máy. Thông thường, nếu vận hành liên tục 2 ca/ngày, nên kiểm tra và thay thế chổi quét sau mỗi 12 - 18 tháng khi sợi chổi có dấu hiệu bị mòn hoặc giảm độ đàn hồi cơ học.

12. ABM Việt Nam – Nhà cung cấp máy đánh bóng viên thuốc tự động chất lượng cao hàng đầu

Trong dây chuyền sản xuất dược phẩm hiện đại, sự ổn định của các thiết bị phụ trợ quyết định tính liên tục của toàn bộ nhà máy. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị uy tín chuyên nhập khẩu và phân phối các dòng máy đánh bóng viên thuốc tự động thế hệ mới đạt tiêu chuẩn chất lượng quốc tế khắt khe.

Giải pháp thiết bị từ ABM Việt Nam khẳng định những thế mạnh vượt trội:

• Chất lượng cao & Độ bền cơ khí xuất sắc: Toàn bộ khung vỏ, ống lưới xylanh tiếp xúc với thuốc đều được chế tác hoàn thiện từ thép không gỉ SUS316L cao cấp, xử lý bề mặt đạt độ bóng gương (Mirror Polish), chống bám dính bột tuyệt đối.
• Tốc độ cao & Vận hành ổn định: Động cơ truyền động hiệu suất cao kết hợp biến tần thông minh, cho phép máy vận hành êm ái 24/7, đồng bộ hoàn hảo với các dòng máy dập viên, máy đóng nang tốc độ cao trên thị trường.
• Thiết kế thông minh đạt chuẩn GMP: Hệ thống tháo lắp nhanh, không góc chết kỹ thuật, dễ dàng vệ sinh tiệt trùng, giúp doanh nghiệp vượt qua các kỳ thẩm định xưởng nghiêm ngặt nhất.

Đội ngũ kỹ sư cơ điện chuyên môn cao của ABM Việt Nam luôn sẵn sàng đồng hành cùng quý khách hàng từ khâu khảo sát thực tế, tư vấn tích hợp hệ thống, bàn giao lắp đặt tận nơi đến dịch vụ hậu mãi, bảo trì trọn vòng đời sản phẩm.



Để nhận catalogue chi tiết, thông số kỹ thuật và báo giá tối ưu nhất cho hệ thống máy đánh bóng làm sạch viên thuốc tự động, xin vui lòng liên hệ với chúng tôi:

Nếu quý doanh nghiệp đang quan tâm đầu tư, xin vui lòng chia sẻ thêm một số thông tin:

• Doanh nghiệp cần kết nối thiết bị với máy dập viên nén hay máy vô nang cứng?
• Năng suất đầu ra của máy sản xuất chính phía trước là bao nhiêu viên/giờ?
• Mặt bằng nhà xưởng ưu tiên sử dụng dòng máy trục ngang tiết kiệm chi phí hay máy trục đứng nâng chiều cao xả viên?
