Dây Chuyền Chiết Rót Chai PET Tự Động

Trong ngành công nghiệp sản xuất đồ uống, nước đóng chai và thực phẩm lỏng, việc tối ưu hóa quy trình đóng gói đóng vai trò quyết định đến năng suất và lợi nhuận của doanh nghiệp. Sử dụng dây chuyền chiết rót chai PET tự động chính là giải pháp công nghệ tiên tiến giúp chuẩn hóa quy trình, kiểm soát chính xác dung tích và đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm khắt khe nhất.



1. Định nghĩa dây chuyền chiết rót chai PET tự động là gì?

Dây chuyền chiết rót chai PET tự động (tên tiếng Anh: Automatic PET bottle filling line) là một hệ thống tích hợp đồng bộ các máy móc cơ điện tử hiện đại, thực hiện tự động toàn bộ quy trình từ khâu cấp chai, súc rửa, chiết rót định lượng chất lỏng cho đến đóng nắp và dán nhãn. Hệ thống này được thiết kế chuyên dụng để xử lý các loại chai làm bằng chất liệu nhựa Polyethylene Terephthalate (PET) với nhiều dung tích khác nhau.



2. Cấu tạo và các module cốt lõi của hệ thống

Một hệ thống automatic PET bottle filling line hoàn chỉnh bao gồm các phân khu chức năng kết nối liên tục:

• Máy cấp chai tự động (Bottle Unscrambler): Tự động sắp xếp chai PET từ bể chứa lớn theo đúng chiều và đẩy vào băng tải.
• Hệ thống khối tích hợp 3 trong 1 (Rinsing - Filling - Capping Monoblock):
  • Module súc rửa: Sử dụng các kẹp cơ khí lật ngược chai để phun nước tinh khiết hoặc khí vô trùng làm sạch bụi bẩn bên trong.
  • Module chiết rót: Định lượng chất lỏng chính xác vào chai theo nguyên lý trọng lực, áp suất đối lưu hoặc bơm piston điện tử.
  • Module đóng nắp: Tự động cấp nắp, siết nắp với lực vặn được kiểm soát bằng ly hợp từ tính để tránh làm biến dạng cổ chai nhựa.
• Hệ thống băng tải chuyển dòng (Conveyor System): Băng tải xích nhựa hoặc băng tải đệm khí giúp dịch chuyển chai êm ái ở tốc độ cao.
• Máy dán nhãn và in hạn sử dụng: Sử dụng nhãn decal, nhãn co nhiệt (sleeve label) hoặc nhãn OPP keo nóng, tích hợp máy in phun date công nghiệp.
• Hệ thống đóng gói hạ nguồn: Máy co màng block (màng lốc) hoặc máy đóng thùng carton tự động.



3. Phân loại dây chuyền chiết rót đóng chai nhựa PET tự động

Dựa vào tính chất của chất lỏng cần đóng gói, dây chuyền chiết rót đóng chai nhựa PET tự động được chia làm 3 loại chính:

Dây chuyền chiết rót chất lỏng không ga (Still Liquid Filling Line)

• Ứng dụng: Chuyên dùng cho nước khoáng tinh khiết, nước lạt, nước mắm, nước tương, dầu ăn.
• Cơ chế: Thường áp dụng công nghệ chiết rót trọng lực (gravity filling) đơn giản, tốc độ cực nhanh.

Dây chuyền chiết rót định lượng đẳng áp (Isobaric/Carbonated Filling Line)

• Ứng dụng: Chuyên dùng cho nước ngọt có ga, bia, nước tăng lực chứa CO2.
• Cơ chế: Chiết rót trong môi trường áp suất đối lưu để giữ nguyên hàm lượng ga (CO2) không bị thất thoát và tràn bọt ra ngoài trong quá trình rót.

Dây chuyền chiết rót nóng vô trùng (Hot Filling / Aseptic Line)

• Ứng dụng: Chuyên dùng cho nước ép trái cây, trà xanh, sữa nước.
• Cơ chế: Chất lỏng được tiệt trùng ở nhiệt độ cao (85°C - 92°C) và chiết ngay vào chai PET chịu nhiệt, hoặc chiết rót ở môi trường vô trùng tuyệt đối ở nhiệt độ thường.

4. Đặc điểm và nguyên lý hoạt động

Đặc điểm kỹ thuật nổi bật

• Toàn bộ khung sườn và các chi tiết tiếp xúc trực tiếp với sản phẩm đều làm bằng thép không gỉ Inox 304 hoặc 316L cao cấp, chống ăn mòn và dễ vệ sinh.
• Trang bị hệ thống điều khiển lập trình PLC kết hợp màn hình cảm ứng HMI thông minh, hiển thị trực quan các thông số vận hành.
• Hệ thống cảm biến quang học nhạy bén, thực hiện cơ chế: "Không có chai - Không chiết rót", "Không có chai - Không cấp nắp".

Nguyên lý hoạt động

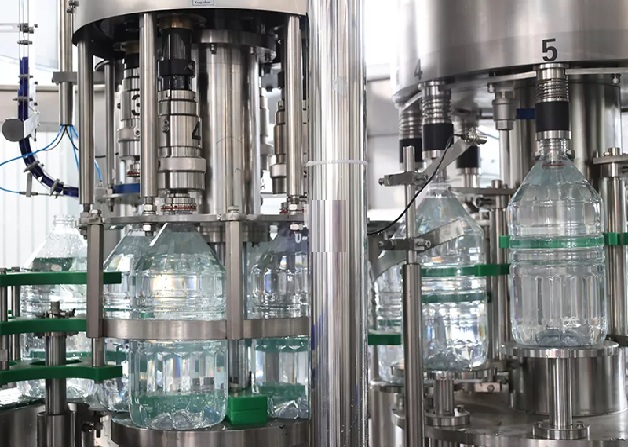

Chai nhựa PET trống được băng tải khí đưa vào các ngôi sao chia chai của máy súc rửa. Tại đây, chai được úp ngược, phun nước áp lực cao rồi lật xuôi trở lại để chuyển sang mâm chiết rót. Các van chiết hạ xuống, điền đầy chất lỏng theo mức định lượng cài đặt sẵn nhờ cảm biến lưu lượng hoặc đầu dò độ cao cơ học. Ngay sau đó, chai chuyển qua đầu xoay nắp để hoàn tất quy trình đóng kín, đảm bảo cách ly hoàn toàn với tạp chất bên ngoài.



5. Ứng dụng thực tế trong sản xuất

Dây chuyền chiết rót chai nhựa tự động là nền tảng công nghệ không thể thiếu trong các nhà máy sản xuất:

• Nước uống đóng chai, nước khoáng thiên nhiên, nước tinh khiết.
• Nước giải khát có ga, nước tăng lực, nước ép hoa quả, trà uống liền.
• Sữa tươi, sữa hạt đóng chai nhựa.
• Gia vị lỏng, nước chấm, dầu ăn và các sản phẩm hóa mỹ phẩm (nước giặt, nước rửa chén).



6. Lợi ích vượt trội khi đầu tư dây chuyền chất lượng cao

• Năng suất bứt phá: Thay thế hoàn toàn sức người, đạt công suất từ 2.000 đến hơn 24.000 chai/giờ tùy theo cấu hình máy.
• Định lượng chính xác tuyệt đối: Giảm thiểu tỷ lệ hao hụt nguyên liệu, đảm bảo tính đồng đều 100% cho các lô thành phẩm.
• Đảm bảo vệ sinh an toàn thực phẩm: Quy trình khép kín hoàn toàn, giảm tối đa sự tiếp xúc của con người, tích hợp hệ thống vệ sinh tại chỗ CIP tự động.
• Tiết kiệm chi phí vận hành: Tối ưu hóa lượng điện năng tiêu thụ, giảm nhân công tối đa (chỉ cần 2 - 3 nhân sự giám sát toàn bộ hệ thống).



7. Các thông số kỹ thuật cơ bản cần lưu ý

Khi bộ phận Thu mua và Kỹ thuật đánh giá hệ thống máy, cần đặc biệt lưu tâm đến các thông số:

1. Công suất thiết kế (Capacity): Tính bằng số chai/giờ (BPH - Bottles Per Hour) dựa trên dung tích tiêu chuẩn (ví dụ: 500ml).
2. Độ chính xác chiết rót (Filling Accuracy): Sai số định lượng cho phép (thường nhỏ hơn hoặc bằng ±1% đến ±2mm mức chất lỏng).
3. Áp suất khí nén yêu cầu: Thường từ 0.6 - 0.8 MPa để hệ thống xi lanh khí nén hoạt động mượt mà.
4. Kiểu van chiết (Valve type): Van cơ cơ học, van điện từ hay van lưu lượng điện tử (Flow meter).

8. Hướng dẫn cách lựa chọn dây chuyền phù hợp cho doanh nghiệp

• Xác định dải dung tích và biên dạng chai: Nếu doanh nghiệp chạy nhiều cỡ chai (từ 350ml, 500ml đến 1500ml), cần chọn dây chuyền có kết cấu thay đổi đồ gá nhanh (Quick-change parts) để tiết kiệm thời gian chuyển đổi mã hàng.
• Tính chất của chất lỏng: Độ nhớt của sản phẩm (nước lọc khác dầu ăn, nước mắm khác sữa) sẽ quy định kiểu thiết kế van chiết rót phù hợp.
• Không gian mặt bằng nhà xưởng: Thiết kế layout băng tải linh hoạt (dạng chữ L, chữ U hoặc thẳng dòng) để tối ưu diện tích lắp đặt.



9. Lưu ý khi vận hành, bảo trì và bảo dưỡng hệ thống

• Súc rửa CIP (Clean-In-Place) định kỳ: Bắt buộc phải chạy chu trình CIP bằng dung dịch kiềm/axit loãng và nước nóng sau mỗi ca làm việc để khử trùng hệ thống đường ống và van chiết.
• Kiểm tra và tra dầu mỡ định kỳ: Bảo dưỡng các ổ bi, trục cam, bánh răng của khối Monoblock giúp máy chạy êm, tránh mài mòn cơ học.
• Xả nước bộ lọc khí nén: Độ ẩm trong khí nén cao sẽ làm hỏng các van điện từ và xi lanh hành trình. Kỹ thuật viên cần xả bộ lọc khí hàng ngày.



10. Xu hướng phát triển và công nghệ mới

• Công nghệ chiết rót không tiếp xúc (Non-contact Filling): Van chiết không chạm vào miệng chai, loại bỏ hoàn toàn nguy cơ lây nhiễm chéo vi khuẩn.
• Ứng dụng động cơ Servo: Thay thế hệ thống cam cơ khí bằng motor Servo giúp điều khiển hành trình nén, siết nắp cực kỳ linh hoạt và chính xác thông qua phần mềm.
• Thiết kế siêu nhẹ (Lightweighting): Nâng cấp công nghệ thổi và chiết giúp xử lý được các phôi chai PET siêu mỏng, tiết kiệm lượng nhựa sử dụng, thân thiện với môi trường.



11. Các câu hỏi thường gặp (FAQ)

Câu 1: Dây chuyền này có chiết được cả chai thủy tinh và chai PET không?

Trả lời: Không nên dùng chung. Chai thủy tinh có độ cứng cao, chịu lực kẹp lớn và cần cơ chế đóng nắp hoàn toàn khác (nắp vương miện, nắp nhôm ren) so với nắp nhựa ren của chai PET. Sử dụng chung sẽ làm hỏng hệ thống kẹp chai và giảm hiệu suất máy.

Câu 2: Tại sao mức chất lỏng trong các chai sau khi chiết không đồng đều?

Trả lời: Hiện tượng này có thể do áp suất trong bồn chứa tổng không ổn định, van chiết bị bám cặn bẩn làm nghẹt dòng, hoặc cảm biến mức bị lệch vị trí. Cần vệ sinh van chiết và hiệu chuẩn lại cảm biến trên màn hình HMI.

Câu 3: Làm thế nào để đổi sang sản xuất cỡ chai khác trên cùng một dây chuyền?

Trả lời: Bạn cần thay thế bộ đồ gá chuyển đổi (Changeover parts) gồm: ngôi sao chia chai, dẫn hướng cổ chai và điều chỉnh lại độ cao của cụm Monoblock (súc rửa - chiết - đóng nắp) sao cho phù hợp với chiều cao chai mới.

Câu 4: Hệ thống CIP tự động hoạt động như thế nào?

Trả lời: Hệ thống CIP sẽ tự động tuần hoàn nước rửa, dung dịch làm sạch (NaOH) và chất khử trùng qua bồn chứa tổng, các đường ống và các van chiết rót theo một quy trình cài đặt sẵn về thời gian và nhiệt độ, giúp làm sạch lòng máy mà không cần tháo dỡ thiết bị.

Câu 5: Tuổi thọ trung bình của hệ thống chiết rót tự động là bao lâu?

Trả lời: Nếu được vận hành đúng kỹ thuật, bảo dưỡng định kỳ và súc rửa CIP nghiêm ngặt, một dây chuyền chất lượng cao có thể vận hành ổn định và bền bỉ từ 10 đến 15 năm.

12. Công ty TNHH Công Nghệ ABM Việt Nam- Nhà cung cấp dây chuyền chiết rót chai PET tự động uy tín hàng đầu

Để xây dựng một nhà máy sản xuất nước đóng chai tối ưu, việc hợp tác với một nhà thầu thiết bị uy tín là điều kiện tiên quyết. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị hàng đầu chuyên cung cấp giải pháp tổng thể cho ngành đóng gói chất lỏng.

Chúng tôi cung cấp các dòng sản phẩm dây chuyền chiết rót chai PET tự động phân khúc chất lượng cao, đáp ứng hoàn hảo cho các yêu cầu sản xuất tự động hoàn toàn ở tốc độ cao. Thiết bị do ABM phân phối khẳng định ưu thế vượt trội về độ bền, tính vận hành ổn định liên tục, ứng dụng các linh kiện điện tử từ những thương hiệu hàng đầu thế giới (Siemens, Schneider, Omron...). Đến với ABM, doanh nghiệp sẽ nhận được giải pháp thiết kế layout tối ưu hóa mặt bằng, đi kèm dịch vụ lắp đặt, chuyển giao công nghệ và bảo hành chuyên nghiệp từ đội ngũ kỹ sư giàu kinh nghiệm.
