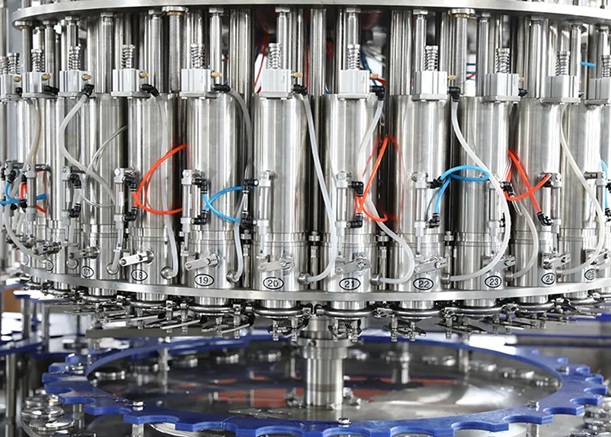

Máy chiết rót piston

Máy chiết rót piston

Trong các dây chuyền đóng gói công nghiệp hiện đại, việc xử lý các dung dịch có độ nhớt cao, đặc sệt hoặc có chứa hạt nhỏ luôn là bài toán đòi hỏi tính toán kỹ lưỡng về mặt cơ khí động lực học. Để đảm bảo độ chính xác tuyệt đối, tốc độ vận hành nhanh và kết cấu máy bền bỉ, máy chiết rót piston (hay còn gọi là piston filling machine) chính là giải pháp công nghệ tối ưu và kinh điển nhất.

Bài viết này sẽ phân tích chuyên sâu dưới góc nhìn kỹ thuật, giúp các kỹ sư cơ điện, bộ phận thu mua và chủ doanh nghiệp lựa chọn được cấu hình thiết bị phù hợp nhất cho nhà máy.



1. Máy chiết rót piston là gì?

Máy chiết rót piston là dòng máy đóng gói sử dụng nguyên lý định lượng thể tích dựa trên hành trình tịnh tiến của cụm xylanh và piston chịu lực.

Khác với các dòng máy chiết rót tự chảy (trọng lực), dòng máy này chủ động tạo ra lực hút và lực nén cơ khí cực mạnh. Khi piston lùi về sau, một áp suất âm được tạo ra để hút chính xác một lượng thể tích nguyên liệu từ bồn chứa vào trong lòng xylanh. Khi piston tiến về phía trước, van một chiều chuyển hướng để đẩy toàn bộ lượng nguyên liệu này qua vòi chiết và nạp vào bên trong bao bì.



2. Ứng dụng thực tế trong sản xuất

Nhờ cơ cấu lực đẩy cưỡng bức mạnh mẽ, thiết bị này là sự lựa chọn không thể thay thế cho các sản phẩm có độ nhớt từ trung bình đến rất cao:

• Ngành thực phẩm & Gia vị: Chuyên dùng làm máy chiết rót bơm piston cho tương ớt, tương cà, nước sốt có hạt dăm, sốt mayonnaise, mật ong, dầu ăn, bơ đậu phộng, nước lẩu đóng gói, và các loại thạch.
• Ngành mỹ phẩm & Hóa mỹ phẩm: Sữa tắm, dầu gội, kem dưỡng da (cream), gel vuốt tóc, nước giặt đặc, nước xả vải, và mascara.
• Ngành dược phẩm: Các loại siro bổ phế, kem mỡ bôi da y tế, dung dịch sát khuẩn dạng gel.
• Ngành hóa chất: Keo dán công nghiệp, sơn tường, dầu nhớt động cơ, mỡ bôi trơn thiết bị.



3. Đặc điểm kỹ thuật nổi bật

• Lực đẩy mạnh, không kẹt dòng: Xử lý mượt mà các chất lỏng có độ nhớt cao (High-viscosity) nhờ hệ thống xylanh công nghiệp chịu áp lực nén tốt.
• Sai số định lượng siêu nhỏ: Sai số chiết rót luôn được kiểm soát nghiêm ngặt (≤ ± 0.5%), hoàn toàn không phụ thuộc vào sự thay đổi tỷ trọng hay độ đặc sệt của nguyên liệu do nhiệt độ môi trường.
• Độ bền bỉ cơ khí vượt trội: Kết cấu piston và lòng xylanh được gia công CNC chính xác tuyệt đối, giảm thiểu mài mòn ma sát trong suốt quá trình vận hành liên hoàn.



4. Lợi ích vượt trội khi đưa vào dây chuyền sản xuất

• Cắt giảm hao hụt nguyên liệu thô: Định lượng thể tích chuẩn xác giúp loại bỏ hiện tượng chai vơi chai đầy, tiết kiệm chi phí nguyên liệu đắt tiền cho doanh nghiệp.
• Linh hoạt thay đổi dung tích: Dễ dàng điều chỉnh dải thể tích chiết bằng cách thay đổi hành trình của piston thông qua trục ren cơ khí hoặc cài đặt thông số số hóa.
• Bảo toàn cấu trúc sản phẩm: Thiết kế khoang chứa lỏng lớn giúp đẩy các nguyên liệu có hạt nhỏ (như tương ớt có hạt) mà không làm nát hạt hoặc làm biến đổi kết cấu lý-hóa của sản phẩm.

5. Phân loại máy chiết rót piston hiện nay

Tùy thuộc vào hạ tầng điều khiển và quy mô năng suất yêu cầu, thiết bị được phân loại thành các dòng chính:

Theo hệ thống truyền động (Drive System)

• Vận hành bằng khí nén (Pneumatic Piston): Hành trình piston được đẩy hoàn toàn bằng các xylanh khí nén công nghiệp. Dòng máy này có ưu điểm là kết cấu cơ khí thuần túy, an toàn chống cháy nổ tốt, giá thành hợp lý nhưng việc chỉnh dung tích phải vặn trục ren cơ khí thủ công.
• Vận hành bằng động cơ Servo (Servo-Driven Piston): Đây là công nghệ cao cấp nhất của dòng piston pump filling machine. Trục piston được điều khiển chuyển động bằng motor Servo thông qua vít me bi chính xác. Người vận hành có thể thay đổi dung tích chiết lập tức trực tiếp trên màn hình HMI, tốc độ chiết cực nhanh và mượt mà.

Theo mức độ tự động hóa

• Máy bán tự động để bàn: Phù hợp cho phòng thí nghiệm hoặc xưởng sản xuất quy mô vừa và nhỏ.

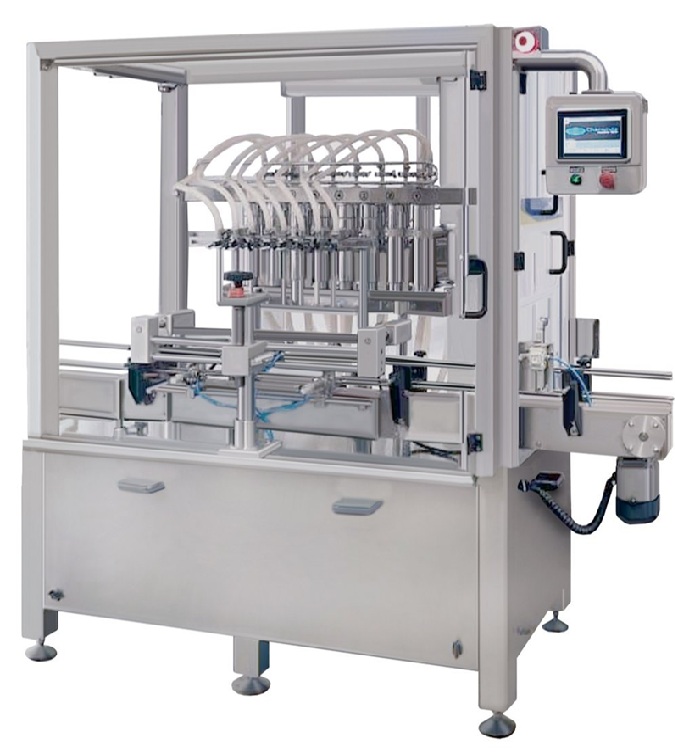

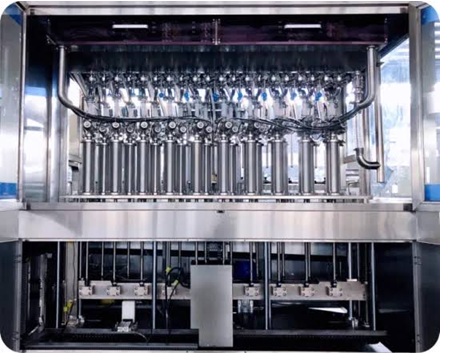

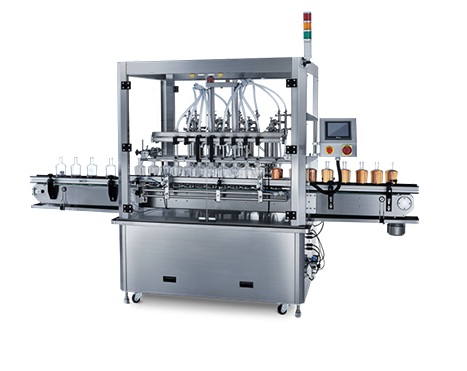

• Dây chuyền tự động Inline: Tích hợp đa đầu vòi piston (từ 4, 6, 8 đến 12 vòi) đặt trên hệ thống băng tải tự động, liên thông trực tiếp với máy cấp nắp và siết nắp liên hoàn.



6. Cấu tạo chi tiết của thiết bị

Một hệ thống máy chiết piston tự động chuẩn công nghiệp bao gồm các khối cơ khí cốt lõi:

[Bồn chứa cánh khuấy] ---> [Hệ thống van xoay điều hướng] ---> [Cụm Xylanh - Piston Định Lượng] ---> [Vòi chiết Bottom-up]

• Bồn chứa nguyên liệu (Hopper): Chế tạo bằng inox 316L, thường tích hợp thêm cánh khuấy đối lưu và lớp vỏ áo gia nhiệt bằng nước để làm loãng các dung dịch quá đặc trước khi hút vào máy.
• Van điều hướng 3 ngả (Rotary Valve): Bộ van xoay cơ khí thông minh, tự động chuyển đổi luồng đóng ngắt: Mở đường hút từ bồn vào xylanh → Đóng đường bồn và mở đường xả từ xylanh ra vòi chiết.
• Cụm Xylanh - Piston định lượng: Bộ phận quan trọng nhất, bề mặt bên trong lòng xylanh được mài bóng gương để ôm khít với gioăng phớt piston, ngăn chặn hoàn toàn việc rò rỉ nguyên liệu ngược về sau.
• Vòi chiết chống văng (Anti-spit Nozzle): Tích hợp van khí nén cắt dòng dứt khoát tại mũi vòi để chống nhỏ giọt nguyên liệu xuống băng tải.



7. Nguyên lý hoạt động và quy trình vận hành

1. Chu kỳ hút (Suction Stroke): Động cơ hoặc xylanh khí nén kéo piston lùi về phía sau. Van xoay 3 ngả tự động xoay thông đường giữa bồn chứa và xylanh. Nguyên liệu đặc sệt được hút đầy vào lòng chứa của xylanh.
2. Chu kỳ xả (Discharge Stroke): Cảm biến vị trí xác nhận piston đã lùi hết hành trình cài đặt. Van xoay 3 ngả lập tức quay một góc 90° để khóa đường từ bồn chứa, đồng thời mở thông đường từ xylanh ra vòi chiết.
3. Chiết nạp sản phẩm: Piston tiến về phía trước với tốc độ lập trình sẵn, ép toàn bộ nguyên liệu đi qua vòi phun để nạp vào chai.
4. Hút ngược ngắt dòng: Kết thúc hành trình tiến, van vòi chiết đóng lại tức thời đồng thời thực hiện một lực hút ngược (Suck-back) nhẹ tại mũi vòi để kéo giọt chất lỏng thừa lại, giữ sạch bề mặt cổ chai.



8. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để tối ưu hóa chi phí đầu tư (ROI) và đảm bảo thiết bị hoạt động chính xác bền bỉ, bộ phận thu mua cần xác định rõ:

• Độ đặc sệt cao nhất của sản phẩm: Sản phẩm có cần gia nhiệt để chảy lỏng không? Có chứa hạt dăm hay sợi không (Ví dụ: nước sốt có thịt băm)?
• Dải dung tích chai đa dạng: Nếu nhà máy cần chiết nhiều loại chai từ 50ml đến 1000ml, nên ưu tiên lựa chọn hệ máy Servo-Driven Piston để tiết kiệm thời gian căn chỉnh cơ khí khi đổi mẫu mã sản phẩm.
• Chất liệu gioăng phớt phù hợp: Nếu chiết hóa chất ăn mòn nhẹ hoặc nước rửa chén, gioăng phớt piston phải làm từ vật liệu Teflon (PTFE) hoặc Viton cao cấp để không bị ăn mòn rách gioăng.

9. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi kiểm tra Datasheet thiết bị từ nhà cung cấp, kỹ sư cơ điện cần chú ý các thông số kỹ thuật sau:

Thông số kỹ thuật	Ngưỡng tiêu chuẩn công nghiệp
Dải dung tích định lượng	Cấu hình xylanh phù hợp (Ví dụ: 10 - 100ml, 100 - 1000ml, hoặc 1L - 5L).
Sai số chiết định lượng	Yêu cầu nghiêm ngặt ≤ ± 0.5%.
Áp suất khí nén vận hành	Thường yêu cầu từ 0.4 – 0.6 MPa cho các dòng van điều hướng.
Vật liệu phần tiếp xúc liệu	Bắt buộc phải là Inox 316L vi sinh đối với thực phẩm và dược phẩm.
Năng suất đầu ra (Capacity)	Số sản phẩm/phút (Phụ thuộc vào số lượng đầu vòi chiết của máy).



10. Lưu ý khi vận hành – Bảo trì – Bảo dưỡng định kỳ

Để hệ thống xylanh piston hoạt động êm ái, bền bỉ và không gặp sự cố kẹt dòng, quy trình bảo dưỡng phải tuân thủ nghiêm ngặt:

Vận hành ổn định

• Tuyệt đối không vận hành máy khi bồn chứa cạn sạch nguyên liệu, vì khi piston chạy khô không có dung môi bôi trơn sẽ làm xước lòng xylanh và rách phớt cao su ngay lập tức.
• Đảm bảo nhiệt độ gia nhiệt của bồn chứa (nếu có) luôn ổn định đúng mức quy định để độ nhớt sản phẩm đồng đều.

Quy trình bảo trì, bảo dưỡng (Maintenance)

• Vệ sinh CIP cuối ca: Chạy chu trình sục rửa hệ thống bằng nước ấm hoặc dung dịch tẩy rửa chuyên dụng để loại bỏ hoàn toàn lượng thực phẩm/mỹ phẩm bám dính bệt trong lòng xylanh và van xoay, tránh hiện tượng nguyên liệu khô cứng lại gây kẹt cứng piston ở ca làm việc hôm sau.
• Thay thế gioăng phớt định kỳ: Hệ thống gioăng chữ V (V-ring) và O-ring trên đầu piston chịu lực ma sát liên tục, cần được kiểm tra định kỳ 3 tháng một lần và thay mới chủ động để tránh rò rỉ nguyên liệu ngược ra trục máy.
• Bôi trơn trục vít me: Đối với các dòng máy chuyển động bằng động cơ Servo, cần tra dầu mỡ bôi trơn định kỳ vào hệ thống trục dẫn hướng và vít me bi để cơ cấu cơ khí chuyển động mượt mà, không bị rơ lắc.



11. Câu hỏi thường gặp (FAQ)

1. Máy chiết rót piston có dùng để chiết nước tinh khiết hay các chất lỏng loãng được không?

Được, nhưng không tối ưu. Đối với các chất lỏng loãng như nước, rượu hay nước lau kính, việc sử dụng cơ cấu xylanh piston sẽ gây lãng phí chi phí đầu tư lớn và tốc độ chiết không nhanh bằng dòng máy chiết rót tự chảy (trọng lực). Máy hệ piston chỉ nên ưu tiên sử dụng cho các chất lỏng đặc sệt.

2. Làm thế nào để xử lý hiện tượng máy chiết bị sai số thể tích lớn giữa các chai?

Có 3 nguyên nhân chính cần kỹ thuật kiểm tra: Một là hệ thống gioăng phớt piston đã bị mài mòn rách gây hở áp; hai là van xoay 3 ngả bị kẹt cặn bẩn không đóng kín khít; ba là trong dung dịch có lẫn quá nhiều bọt khí (không khí chiếm thể tích ảo trong lòng xylanh).

3. Tại sao khi chiết kem mỹ phẩm hoặc nước rửa chén lại hay bị hiện tượng bọt khí nổi lên cổ chai?

Do lực đẩy của piston mạnh tạo ra vận tốc dòng chảy lớn tại đầu vòi chiết. Để triệt tiêu bọt khí cho các dung dịch dễ sinh bọt, máy cần được cấu hình hệ thống "Vòi chiết lặn sâu" (Bottom-up filling) – vòi phun sẽ đi sát đáy chai và từ từ rút lên đồng bộ với hành trình dâng của mực chất lỏng.

4. Máy có thể tháo rời để vệ sinh các bộ phận bên trong xylanh dễ dàng không?

Có. Các dòng máy hiện đại chất lượng cao đều sử dụng các khớp nối nhanh dạng khóa Clamp vi sinh. Kỹ sư hoặc công nhân vận hành có thể dễ dàng tháo rời bồn chứa, van xoay và xylanh bằng tay chỉ trong vài phút để vệ sinh cặn bẩn mà không cần dùng đến dụng cụ cơ khí chuyên dụng.

5. Tôi có thể dùng một xylanh piston 1000ml để chiết cho liều lượng nhỏ 20ml được không?

Không nên. Khi sử dụng xylanh hành trình lớn để định lượng thể tích quá nhỏ (dưới 10% dung tích tổng của xylanh), sai số cơ khí cơ học sẽ tăng lên rất cao và không đảm bảo độ chính xác. Để chiết dung tích 20ml ổn định, bạn nên thay cụm xylanh piston có dải định lượng nhỏ hơn (ví dụ dải 10 - 100ml).



12. Xu hướng phát triển và công nghệ mới

• Hệ thống Piston Full-Servo thông minh: Loại bỏ hoàn toàn hệ cơ khí cam gá cũ, mỗi đầu piston được điều khiển độc lập bằng một động cơ Servo kỹ thuật số. Công nghệ này cho phép thay đổi cấu hình dải chiết tự động hoàn toàn chỉ bằng một nút bấm trên màn hình và có khả năng tự động bù sai số tỷ trọng dòng chảy thời gian thực.
• Vật liệu Piston gốm kỹ thuật cao (Ceramic Piston): Trong ngành dược phẩm và mỹ phẩm cao cấp, xu hướng mới sử dụng cụm xylanh và piston làm từ vật liệu gốm kỹ thuật có độ cứng siêu cao, khả năng chống mài mòn cơ học tuyệt đối và không cần dùng đến gioăng phớt cao su, loại bỏ hoàn toàn nguy cơ nhiễm bụi cao su vào dung dịch thuốc.

13. ABM Việt Nam – Nhà cung cấp giải pháp máy chiết rót piston chất lượng cao

Đầu tư vào một hệ thống máy đóng gói định lượng yêu cầu doanh nghiệp phải lựa chọn một nhà cung cấp có trình độ chuyên môn cơ khí chính xác cao để đảm bảo tuổi thọ thiết bị dài lâu và vận hành ổn định. Công ty TNHH Công Nghệ ABM tự hào là đối tác chiến lược tin cậy hàng đầu, chuyên nhập khẩu và cung cấp dòng máy chiết rót piston chất lượng cao phục vụ thị trường công nghiệp hiện đại.

Những giá trị vượt trội từ giải pháp công nghệ của ABM:

• Tự động hóa hoàn toàn & Tốc độ cao: Hệ thống thiết bị tích hợp đa đầu vòi piston tự động, đồng bộ mượt mà với dây chuyền cấp chai, siết nắp, dán nhãn, mang lại năng suất đột phá cho nhà máy.
• Vận hành bền bỉ & Ổn định vượt trội: Toàn bộ cụm xylanh định lượng và van xoay được gia công chính xác bằng thép không gỉ Inox 316L cao cấp. Hệ thống cơ cấu điều khiển cơ điện sử dụng động cơ Servo thế hệ mới từ các thương hiệu hàng đầu thế giới, đảm bảo máy chạy ổn định liên tục 24/7 với tỷ lệ lỗi hỏng tiệm cận bằng 0.
• Giải pháp may đo chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của ABM luôn khảo sát trực tiếp đặc tính nguyên liệu mẫu và quy cách bao bì của khách hàng để đưa ra cấu hình thiết kế hệ thống vòi chiết phù hợp nhất với dự án của bạn.

Hãy liên hệ ngay với ABM để nhận tài liệu kỹ thuật chi tiết, video vận hành thực tế và giải pháp báo giá tối ưu nhất cho nhà máy của bạn!

Để giúp đội ngũ kỹ sư ABM tư vấn và cấu hình loại xylanh piston chính xác nhất cho sản phẩm của bạn, xin vui lòng cho biết:

• Bạn cần chiết dòng sản phẩm cụ thể nào (tương ớt, kem mỹ phẩm đặc, gel y tế hay hóa chất tẩy rửa)?
• Quy cách dung tích dải chai bạn cần đáp ứng là từ bao nhiêu mililit đến bao nhiêu mililit?
• Năng suất mục tiêu mà dây chuyền sản xuất của bạn cần đạt được là bao nhiêu chai trên mỗi phút?
