Máy kiểm tra rò rỉ trong đóng gói, chiết rót, đóng nắp, hàn dán màng

Máy kiểm tra rò rỉ trong đóng gói, chiết rót, đóng nắp, hàn dán màng

Trong ngành công nghiệp chế biến thực phẩm, dược phẩm, hóa mỹ phẩm và sản xuất linh kiện, việc duy trì độ kín tuyệt đối của bao bì là yếu tố sống còn để bảo quản sản phẩm, ngăn ngừa sự xâm nhập của vi khuẩn, oxy hóa hay rò rỉ dung chất ra ngoài. Chỉ một lỗi nhỏ ở đường hàn dán hoặc nắp chai có thể làm hỏng toàn bộ lô hàng, gây thiệt hại lớn về kinh tế và uy tín thương hiệu. Hệ thống máy kiểm tra rò rỉ tự động chính là giải pháp công nghệ then chốt ở cuối dòng sản phẩm nhằm đảm bảo chất lượng xuất xưởng đồng đều 100%.

Bài viết này cung cấp một cái nhìn toàn diện mang tính kỹ thuật chuyên sâu về các dòng máy test kín bao bì, hỗ trợ đắc lực cho các kỹ sư hệ thống, bộ phận thu mua vật tư và các chủ doanh nghiệp trong quá trình tối ưu hóa quy trình kiểm soát chất lượng.

1. Định nghĩa Máy kiểm tra rò rỉ là gì?

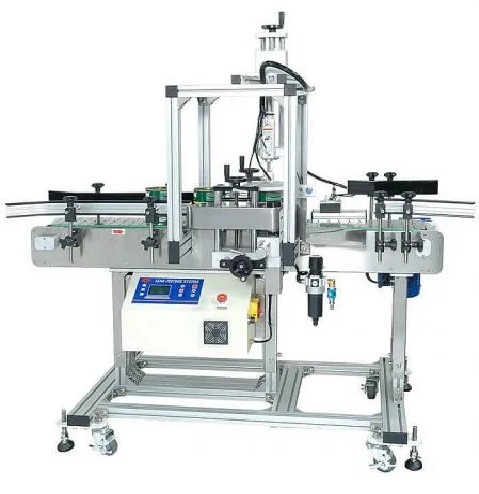

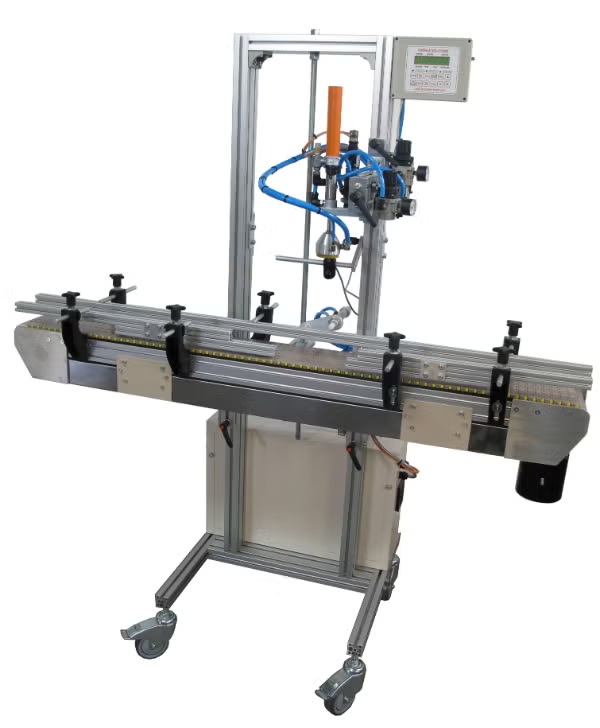

Máy kiểm tra rò rỉ (tiếng Anh thường gọi là Leak tester hoặc Packaging leak tester) là thiết bị giám sát chất lượng tự động hóa, chuyên dùng để phát hiện các lỗ thủng vi mô, vết nứt rạn hoặc hiện tượng hở khe hở trên bao bì thành phẩm.

Thiết bị này vận hành trực tiếp trên băng tải cao tốc, ứng dụng các phương pháp đo áp suất, cảm biến khí hoặc lực ép cơ học để nhận diện lỗi rò rỉ mà không làm phá hủy hay ảnh hưởng đến cấu trúc nguyên vẹn của sản phẩm đạt chuẩn.

2. Các dòng máy kiểm tra rò rỉ chuyên dụng trong công nghiệp

Tùy thuộc vào hình dáng hình học của bao bì và vị trí lỗi, hệ thống được phân chia thành các dòng sản phẩm đặc thù sau:

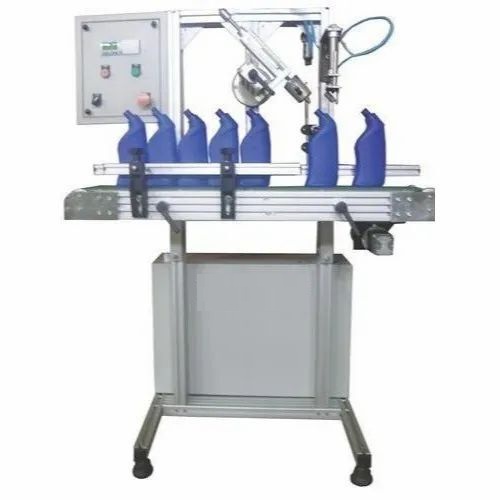

• Máy kiểm tra rò rỉ đóng nắp chai lọ, lon, hộp, túi, hũ, bình (Capping leak tester): Chuyên dùng kiểm tra công đoạn vặn nắp, đóng nắp giật hoặc viền mí lon, phát hiện ngay các lỗi nắp bị lệch ren, thiếu lực siết hoặc mất gioăng đệm cao su.
• Máy kiểm tra rò rỉ hàn dán màng miệng chai, ly, tô, chén, khay, hũ, bình: Thiết bị chuyên dụng bốc xếp màng seal nhôm hoặc màng nhựa bọc trên miệng khay/ly, định vị chính xác các vùng bị cháy seal hoặc lực ép nhiệt chưa đủ chín.
• Máy kiểm tra rò rỉ đường hàn trên túi, gói, bao bì (hay còn gọi là máy kiểm tra chất lượng đường hàn bao bì, túi, gói, tiếng Anh: Sealing line leak tester): Tập trung quét và gia tải lên các vị trí nẹp biên, hàn lưng, hàn đáy của túi để loại bỏ các gói bị kẹt sản phẩm ở đường hàn gây hở.
• Máy kiểm tra rò rỉ lỗ nhỏ trên túi, gói, bao bì, chai, lọ, hộp, hũ, bình, ống, ly, tô, khay (Small hole leak tester): Dòng máy siêu nhạy, có khả năng phát hiện các lỗ châm kim micro (micro-leaks) khuất sâu trong các nếp gấp bao bì bằng công nghệ chênh lệch áp suất áp suất âm (chân không) hoặc điện áp cao.

3. Cấu tạo kỹ thuật và Nguyên lý hoạt động động học

Một hệ thống máy kiểm tra rò rỉ đóng gói tiêu chuẩn công nghiệp bao gồm các phân hệ cốt lõi sau:

Cấu tạo chi tiết

• Module băng tải cấp liệu & Định khoảng cách: Đồng bộ tốc độ tuyến tính và điều tiết khoảng cách giữa các thành phẩm trước khi bước vào buồng đo.
• Cơ cấu buồng thử nghiệm / Ép tải cảm biến: Gồm các đồ gá (fixtures) hoặc hai dải băng tải ép mềm song song làm nhiệm vụ gia tải áp lực nhẹ lên thân bao bì.
• Hệ thống cảm biến áp suất siêu nhạy: Đầu đo chênh lệch áp suất áp suất âm (Vacuum Decay), áp suất dương (Pressure Decay) hoặc cảm biến dò khí chỉ thị (CO₂ / Helium).
• Tủ điều khiển trung tâm và Cơ cấu loại bỏ: Bộ xử lý PLC/DSP tích hợp màn hình cảm ứng HMI cấu hình trực quan, kết nối trực tiếp van điện từ để kích hoạt cánh tay gạt (Flipper) hoặc thanh đẩy khí nén cách ly sản phẩm lỗi tức thời.

Nguyên lý vận hành Phương pháp giảm áp suất chân không (Vacuum Decay)

Khi sản phẩm dịch chuyển vào buồng kiểm tra khép kín, hệ thống bơm hút chân không sẽ rút sạch không khí bên ngoài bao bì để tạo ra độ chênh áp cực lớn giữa bên trong và bên ngoài sản phẩm. Cảm biến áp suất vi sai sẽ giám sát liên tục dải áp suất trong buồng. Nếu bao bì có lỗ thủng, khí từ bên trong sản phẩm sẽ tràn ra ngoài buồng, làm áp suất chân không bị sụt giảm. Bộ xử lý trung tâm lập tức tính toán xung điện áp và ra lệnh cho cơ cấu gạt đẩy sản phẩm hở ra khỏi dòng chảy chính xác từng mili-giây.

[Sản phẩm vào Buồng kín] ──> [Hút chân không tạo chênh áp] ──> [Cảm biến đo Độ sụt áp]

                                                                     │ (Phát hiện rò rỉ)

[Nhóm Đạt chuẩn (Pass)] <── [Cơ cấu gạt/đẩy kích hoạt] <──────────────┴── (Hàng lỗi rò rỉ)

4. Đặc điểm và Lợi ích vượt trội cho nhà máy

Đặc điểm kỹ thuật nổi bật

• Kiểm tra không phá hủy mẫu (Non-destructive test): Khác với phương pháp thả chai vào chậu nước truyền thống, máy kiểm tra tự động giữ nguyên vẹn 100% sản phẩm đạt chuẩn, không gây lãng phí vật tư.
• Tốc độ đáp ứng cao: Xử lý mượt mà trên các dây chuyền đóng gói cao tốc, năng suất đạt từ 60 đến hơn 400 sản phẩm/phút.
• Cài đặt chương trình linh hoạt (Recipe): Lưu trữ hàng trăm mã sản phẩm với dải dung sai áp suất riêng biệt, chuyển đổi mã hàng nhanh chóng trên giao diện HMI trong 3 giây.

Lợi ích kinh tế trực tiếp

• Kéo dài tối đa hạn bảo quản (Shelf-life): Đảm bảo môi trường khí biến đổi (MAP) hoặc môi trường chân không bên trong túi luôn hoàn hảo, giữ sản phẩm không bị ỉu, mốc hay biến chất.
• Cắt giảm nhân công QC thủ công: Triệt tiêu hoàn toàn công đoạn soi bóp túi bằng tay của công nhân, loại bỏ các lỗi bỏ sót cảm tính do mệt mỏi cơ học.
• Bảo vệ tối đa uy tín thương hiệu: Ngăn chặn tuyệt đối rủi ro sản phẩm bị chảy nước, xì dầu loang lổ ra thùng carton trong quá trình lưu kho trung chuyển, tránh các chi phí đền bù và thu hồi đắt đỏ.

5. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi lập bảng tiêu chí đặc tính kỹ thuật (Datasheet) để đấu thầu hoặc mua sắm, bộ phận kỹ thuật cần đồng bộ các thông số cốt lõi sau:

6. Nguyên tắc Vận hành – Bảo trì – Bảo dưỡng định kỳ an toàn

• Vệ sinh bề mặt cảm biến đầu ca: Đảm bảo các gioăng cao su của buồng đo hoặc bề mặt băng tải ép không bám dính bụi bẩn, dầu mỡ. Các tạp chất này có thể tạo khe hở giả, gây ra hiện tượng máy báo lỗi sai (False Reject).
• Thử nghiệm mẫu lỗi định kỳ (Challenge Test): Đầu ca làm việc, kỹ sư vận hành nên đưa một mẫu bao bì có đục sẵn lỗ kim tiêu chuẩn chạy qua máy để xác định cơ cấu gạt có hoạt động chính xác 100% hay không.
• Bảo trì hệ thống khí nén và lọc chân không: Kiểm tra bộ lọc tách nước của nguồn khí nén cấp cho xi-lanh gạt; định kỳ thay dầu bơm chân không theo đúng số giờ vận hành quy định để duy trì lực hút ổn định.

7. Xu hướng phát triển và Công nghệ mới

• Công nghệ kiểm tra rò rỉ bằng điện áp cao (HVLD - High Voltage Leak Detection): Ứng dụng cho các sản phẩm dược phẩm (ống ampoule, vial). Máy sử dụng dòng điện điện áp cao quét qua thân ống thủy tinh/nhựa cách điện; nếu có lỗ rò rỉ chứa chất lỏng dẫn điện bên trong, cường độ dòng điện sẽ thay đổi, giúp phát hiện lỗi siêu nhỏ ở mức nanômét.
• Tích hợp Trí tuệ nhân tạo và Kết nối IoT Cloud: Hệ thống tự động phân tích biểu đồ áp suất sụt giảm theo thời gian, kết nối dữ liệu thời gian thực (Real-time) về hệ thống SCADA nhà xưởng, tự động cảnh báo từ xa khi phát hiện xu hướng đường hàn dán bị suy giảm chất lượng nhiệt.

8. Công ty TNHH Công Nghệ ABM Việt Nam – Nhà cung cấp Máy kiểm tra rò rỉ uy tín hàng đầu

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp triệt tiêu tình trạng xì hở bao bì lỗi đóng gói và tự động hóa công đoạn kiểm soát chất lượng xuất xưởng, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác công nghệ chiến lược tin cậy.

Chúng tôi cung cấp các dòng máy kiểm tra rò rỉ thế hệ mới được may đo chuẩn xác theo từng định dạng bao bì của nhà máy:

• Chất lượng cao tiêu chuẩn quốc tế: Hệ thống cảm biến áp suất vi sai, van điều áp tuyến tính và linh kiện cơ khí điện tử được nhập khẩu chính hãng từ các thương hiệu đầu ngành của Đức, Nhật Bản, Mỹ.
• Tự động hóa hoàn toàn & Tốc độ cao: Thuật toán xử lý tín hiệu xung động kỹ thuật số siêu tốc, cho khả năng phân loại mượt mà ở vận tốc cao mà không gây hiện tượng nghẽn dòng sản phẩm.
• Vận hành bền bỉ & Ổn định vượt trội: Khung sườn cơ khí vững chắc bằng Inox SUS304 dày dặn gia công CNC chính xác, bo mạch cách ly chống nhiễu tối ưu, đảm bảo hệ thống vận hành liên tục 24/7 với tỷ lệ dừng máy lỗi (Down-time) bằng không.

Để đội ngũ kỹ sư ABM Việt Nam hỗ trợ tính toán phương án công nghệ thích hợp và gửi báo giá tối ưu nhất, bạn vui lòng chia sẻ thêm một vài thông tin:

• Bao bì bạn cần kiểm tra rò rỉ là loại bao bì nào (Túi màng dẻo, chai nhựa cứng đứng, lon nhôm, hộp giấy, hay hũ thủy tinh)?
• Sản phẩm chứa đựng bên trong là chất lỏng, chất sệt, hay hàng khô dải hạt?
• Yêu cầu về năng suất dây chuyền hiện tại của doanh nghiệp bạn là khoảng bao nhiêu sản phẩm trong một phút?
