Dây Chuyền Chiết Rót Nước Ép Trái Cây Tự Động Tốc Độ Cao

Trong ngành công nghiệp sản xuất đồ uống và chế biến nông sản, phân khúc nước giải khát tự nhiên chiết xuất từ hoa quả đang có tốc độ tăng trưởng vượt bậc nhờ xu hướng tiêu dùng lành mạnh. Tuy nhiên, nước ép sinh học là loại dung dịch chứa nhiều dưỡng chất, cực kỳ nhạy cảm với nhiệt độ và dễ bị nhiễm khuẩn, lên men nếu quy trình đóng gói không đạt chuẩn phòng sạch. Việc đầu tư dây chuyền chiết rót nước ép trái cây tự động tích hợp các công nghệ chiết rót nóng (Hot Filling) hoặc chiết rót vô trùng (Aseptic Filling) là giải pháp công nghệ cốt lõi giúp doanh nghiệp giữ trọn hương vị tự nhiên, kéo dài thời hạn bảo quản và tối ưu hóa năng suất nhà máy.



1. Định nghĩa hệ thống chiết rót nước trái cây tự động là gì?

Dây chuyền chiết rót nước ép trái cây tự động (hay còn gọi là dây chuyền chiết rót nước trái cây tự động, dây chuyền chiết rót nước ép hoa quả tự động) là một hệ thống thiết bị cơ điện tử khép kín đồng bộ. Hệ thống chịu trách nhiệm thực hiện tự động toàn bộ chu trình sản xuất hạ nguồn từ: súc rửa tiệt trùng bao bì, chiết rót định lượng dung dịch lỏng (hoặc dịch lỏng có chứa hạt tép trái cây) cho đến công đoạn cấp nắp, siết nắp kín và làm mát thành phẩm.

Một hệ thống automatic fruit juice filling line tiêu chuẩn luôn được thiết kế để xử lý linh hoạt nhiều loại bao bì như chai nhựa PET chịu nhiệt, chai thủy tinh hoặc lon nhôm với độ chính xác tuyệt đối.



2. Cấu tạo và các module chức năng cốt lõi

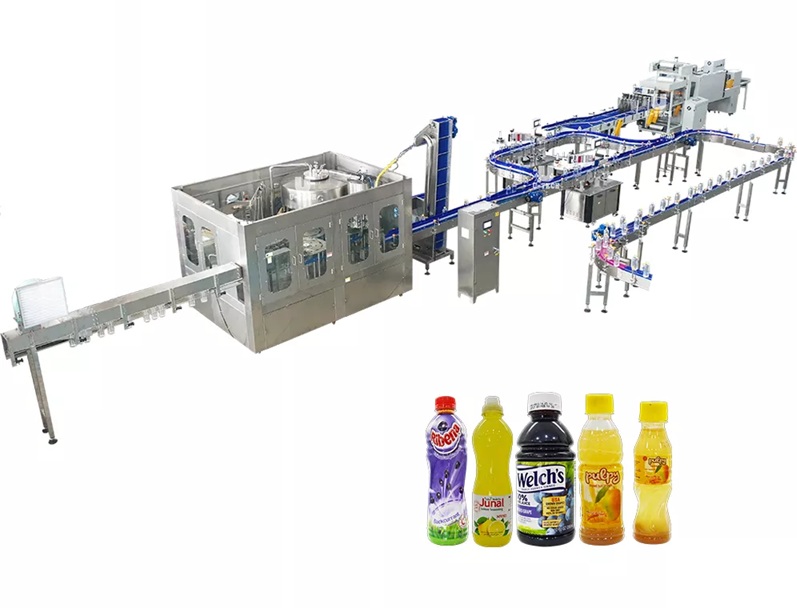

Hệ thống automatic fruit juice filling line hoàn chỉnh được cấu thành từ các phân khu chức năng kết nối liên tục:

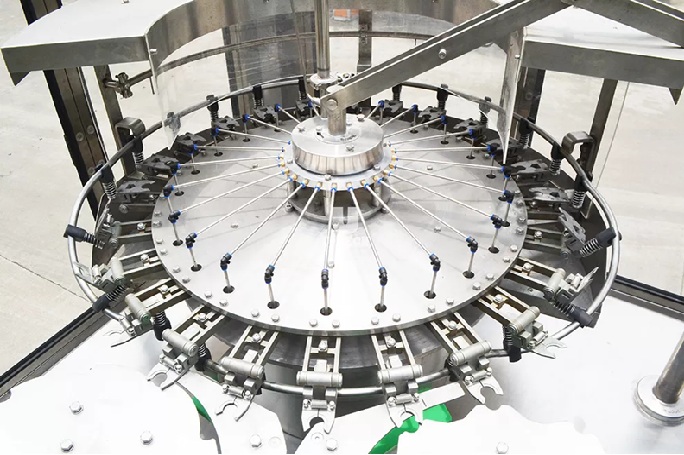

• Khối tích hợp Monoblock 3 trong 1 (Súc rửa - Chiết rót - Đóng nắp): Trung tâm điều khiển chính của toàn bộ quy trình, nơi chai được kẹp giữ bằng cơ cấu ngôi sao, phun rửa bằng nước vô trùng, điền đầy dịch quả và niêm phong nắp ngay lập tức.
• Hệ thống cấp nắp và khử trùng nắp chai: Nắp chai trước khi đưa vào cụm đóng nắp sẽ được đi qua hệ thống phun tia cực tím (UV) hoặc súc rửa bằng dung dịch tiệt trùng H₂O₂ để loại bỏ hoàn toàn vi khuẩn.
• Hệ thống đảo chai và hầm làm mát (Bottle Inverter & Cooling Tunnel): Đối với công nghệ chiết rót nóng, chai sau khi đóng nắp sẽ được lật nghiêng 90 độ để tận dụng nhiệt độ của chính dòng nước ép (khoảng 85°C) tiệt trùng khoảng không chứa khí ở cổ chai và nắp, sau đó đi qua hầm phun nước lạnh để hạ nhiệt cấp tốc, bảo toàn vitamin trong nước quả.
• Băng tải xích tải đệm khí phòng sạch: Di chuyển chai êm ái ở vận tốc lớn, kết hợp hệ thống màng lọc khí HEPA tạo áp suất dương cho cabin máy chiết, cách ly hoàn toàn bụi bẩn môi trường.



3. Các phân khúc công nghệ chiết rót nước ép hoa quả phổ biến

Tùy thuộc vào định hướng sản phẩm và vòng đời bảo quản của nước quả, hệ thống được cấu hình theo hai phương pháp kỹ thuật chính:

Công nghệ chiết rót nóng (Hot Filling Technology)

• Ứng dụng: Thích hợp cho các dòng nước ép trái cây phổ thông đóng chai nhựa PET chịu nhiệt hoặc chai thủy tinh.
• Cơ chế: Nước quả được gia nhiệt và duy trì ở mức 85°C - 92°C trong suốt quá trình rót vào chai. Nhiệt độ cao của dịch lỏng sẽ tự tiệt trùng lòng chai và nắp chai.

Công nghệ chiết rót lạnh vô trùng (Aseptic Cold Filling)

• Ứng dụng: Chuyên dùng cho nước ép hoa quả nguyên chất cao cấp, sinh tố (smoothies), sữa trái cây.
• Cơ chế: Nước quả được tiệt trùng UHT siêu nhanh trong vài giây rồi làm lạnh ngay về nhiệt độ phòng (25°C). Quá trình chiết rót diễn ra trong môi trường vô trùng tuyệt đối, giúp giữ nguyên vẹn hàm lượng dinh dưỡng, màu sắc tự nhiên và hương vị nguyên bản của trái cây mà không cần dùng chất bảo quản.

4. Đặc điểm kỹ thuật và nguyên lý hoạt động

Đặc điểm kỹ thuật vượt trội

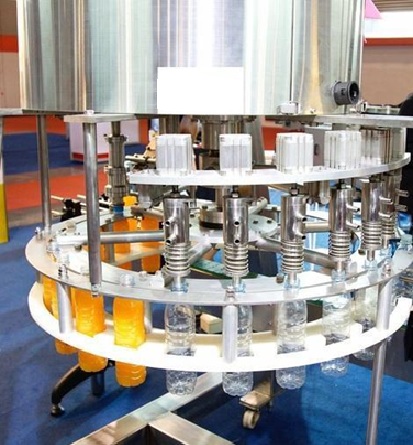

• Thiết kế van chiết dòng chảy mượt (Smooth-flow Valve): Đầu van chiết được thiết kế đặc biệt giúp xử lý mượt mà các dòng nước ép có chứa xơ hoa quả hoặc hạt tép trái cây (như nước cam tép, nước nha đam) mà không gây nghẹt van.
• Vật liệu Inox 316L cao cấp: Toàn bộ hệ thống đường ống, bồn chứa tổng và các chi tiết tiếp xúc trực tiếp với dịch quả đều được chế tạo từ inox 316L chống ăn mòn axit hữu cơ có trong trái cây, bề mặt được đánh bóng gương đạt tiêu chuẩn vi sinh ngành dược.
• Hệ thống điều khiển trung tâm PLC & HMI: Lập trình tự động toàn bộ quy trình, cho phép kỹ thuật viên thiết lập nhiệt độ chiết rót, thời gian súc rửa CIP thông qua màn hình cảm ứng trực quan.

Nguyên lý hoạt động

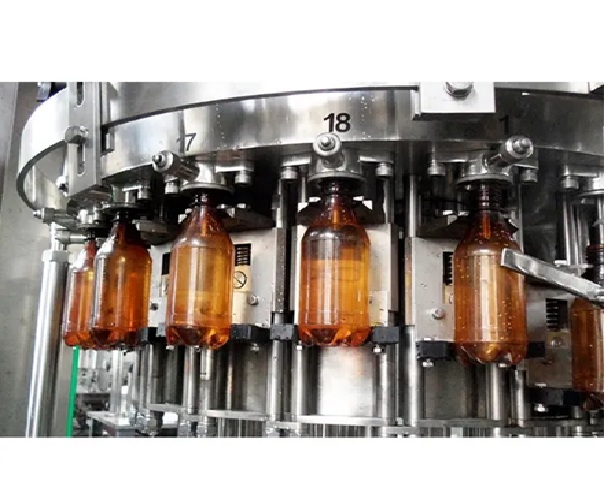

Chai trống đi qua băng tải khí vào máy súc rửa, được kẹp lật ngược để phun nước vô trùng làm sạch bụi bẩn. Khi chuyển sang mâm chiết, nếu nhiệt độ nước ép trong bồn chứa tụt xuống dưới mức quy định (ví dụ <85°C đối với chiết nóng), hệ thống van điều khiển sẽ kích hoạt chế độ tự động hồi lưu dịch quả quay lại lò nấu để gia nhiệt lại. Khi đạt đủ nhiệt độ, van chiết hạ xuống, nạp dịch lỏng theo định lượng rồi chuyển sang cụm capper xoáy chặt nắp, hoàn tất quy trình niêm phong kín khít.



5. Lợi ích chiến lược khi đầu tư dây chuyền chất lượng cao

• Bảo toàn tối đa chất lượng sản phẩm: Công nghệ kiểm soát nhiệt độ chính xác và chu trình khép kín giúp nước ép không bị biến đổi màu sắc, không bị suy giảm hàm lượng vitamin tự nhiên.
• Năng suất bứt phá vượt trội: Hệ thống vận hành liên tục đạt công suất từ 3.000 đến hơn 18.000 chai/giờ, cắt giảm tối đa thời gian dừng máy giữa các ca sản xuất.
• Vệ sinh an toàn thực phẩm tuyệt đối: Trang bị trạm vệ sinh tại chỗ CIP (Clean-In-Place) tự động 5 giai đoạn (Rửa nước - Rửa xút nóng - Rửa nước - Rửa axit - Rửa nước tinh khiết) để tiệt trùng toàn bộ lòng máy sau mỗi mẻ chạy.
• Giảm thiểu tỷ lệ phế phẩm: Hệ thống cảm biến quang học kiểm soát thông minh "Không có chai - Không chiết rót", loại bỏ lãng phí nguyên liệu thô hiệu quả.



6. Các thông số kỹ thuật cơ bản cần lưu ý khi nghiệm thu

Khi thẩm định thiết bị, bộ phận Kỹ thuật và Thu mua của doanh nghiệp cần đặc biệt lưu tâm:

1. Công suất định mức (Capacity): Tính bằng số chai trên một giờ (BPH) dựa trên dung tích chai mẫu (ví dụ: 350ml hoặc 500ml).
2. Độ chính xác định lượng: Sai số thể tích chiết rót phải cực nhỏ (≤ ±0.5% - ±1% thể tích chai) để đảm bảo tính đồng đều khi đóng gói hàng loạt.
3. Kích thước hạt tối đa cho phép: Đường kính của tép/hạt trái cây mà van chiết có thể xử lý mượt mà (thường từ 2mm - 5mm).
4. Hệ thống tuần hoàn dịch lỗi: Khả năng tự động đẩy ngược dòng nước quả về tháp gia nhiệt khi không đạt chuẩn nhiệt độ chiết.



7. Quy trình vận hành, bảo trì và bảo dưỡng hệ thống

• Nghiêm túc chạy chu trình CIP hàng ngày: Đường chứa nước ép hoa quả chứa hàm lượng đường cao, rất dễ lên men và sinh nấm mốc. Do đó, việc súc rửa CIP bằng hóa chất và nước nóng ngay sau khi dừng máy là bắt buộc.
• Kiểm tra các gioăng phớt cao su chịu nhiệt: Dưới tác động liên tục của nhiệt độ chiết rót cao (85-90°C), các gioăng đệm cao su tại đầu van chiết có thể bị lão hóa. Cần kiểm tra định kỳ để thay thế, tránh hiện tượng rò rỉ dịch lỏng.
• Bảo dưỡng hệ thống hầm làm mát: Thường xuyên vệ sinh các vòi phun mưa của hầm làm mát, tránh tình trạng đóng cặn vôi làm nghẹt vòi, giảm hiệu quả giải nhiệt cho chai.

8. Các câu hỏi thường gặp (FAQ) về dây chuyền chiết nước trái cây

Câu 1: Máy chiết rót nước khoáng thông thường có thể dùng để chiết nước ép trái cây được không?

Trả lời: Không dùng chung được. Nước giải khát hoa quả yêu cầu kết cấu đường ống và van chiết lớn hơn để xử lý được độ nhớt và các hạt tép (nếu có). Đặc biệt, máy chiết nước khoáng thông thường không tích hợp hệ thống van hồi lưu dịch khi tụt nhiệt độ và hệ thống khung sườn không chịu được nhiệt độ cao của quy trình chiết rót nóng.

Câu 2: Tại sao chai nhựa PET bị móp méo sau khi đi qua hầm làm mát của quy trình chiết nóng?

Trả lời: Hiện tượng này do doanh nghiệp sử dụng phôi chai nhựa PET thông thường không có tính năng chịu nhiệt. Khi chiết dịch ở 85°C, nhựa bị mềm đi và dưới áp suất âm sinh ra khi làm lạnh đột ngột, chai sẽ bị móp. Bạn bắt buộc phải sử dụng dòng chai PET chịu nhiệt chuyên dụng (Hot-fill PET bottle) có thiết kế các đường gân chịu lực quanh thân chai.

Câu 3: Làm thế nào để dây chuyền chiết được các dòng nước quả có ga nhẹ?

Trả lời: Nếu sản phẩm của doanh nghiệp có chứa ga (CO₂), hệ thống bắt buộc phải cấu hình module chiết rót theo nguyên lý đẳng áp (Isobaric Filling) kết hợp hệ thống làm lạnh dịch quả xuống dưới 4°C trước khi rót để giữ gas ổn định, không dùng phương pháp chiết rót nóng.

Câu 4: Bao lâu thì cần tiến hành súc rửa sâu hệ thống đường ống dẫn của máy chiết?

Trả lời: Chu trình CIP ngắn bằng nước nóng cần thực hiện sau mỗi ca làm việc (khoảng 8-12 tiếng). Chu trình CIP sâu bằng hóa chất (Xút NaOH và Axit) cần thực hiện định kỳ hàng tuần hoặc mỗi khi nhà máy chuyển đổi sản xuất từ loại nước trái cây này sang loại nước trái cây khác để tránh lẫn mùi vị.

Câu 5: Hệ thống có tự động phát hiện chai bị thiếu dung tích hay đóng lỗi nắp không?

Trả lời: Có thể tích hợp thêm. ABM có cấu hình các module kiểm tra kiểm soát chất lượng hạ nguồn (Inspection system) sử dụng cảm biến quang học hoặc tia X-ray để phát hiện và tự động gạt bỏ các chai lỗi mức dịch, lỗi lệch nắp ra khỏi băng tải chính trước khi vào máy dán nhãn.



9. Xu hướng công nghệ mới trong ngành đóng gói nước hoa quả

• Van chiết rót điện tử cảm biến lưu lượng (Flow meter filling): Định lượng chất lỏng chính xác bằng xung điện từ mà không cần van tiếp xúc với miệng chai, giúp tối ưu hóa tiêu chuẩn vệ sinh vô trùng.
• Hệ thống khử trùng bao bì bằng công nghệ thổi khí khô (Dry Sterilization): Sử dụng khí hóa hơi Hydrogen Peroxide (VHP) để tiệt trùng phôi chai hoặc chai rỗng, giảm thiểu tối đa lượng nước sạch tiêu thụ và không để lại dư lượng hóa chất.
• Ứng dụng trí tuệ nhân tạo giám sát lỗi: Hệ thống camera thông minh (Vision System) chụp ảnh bề mặt sản phẩm ở tốc độ cao để phân tích, phát hiện các lỗi móp vỏ hoặc lỗi nhãn mác tức thì.
