Hệ thống CIP - Thiết bị CIP - Thiết bị vệ sinh, làm sạch tại chỗ

Hệ thống CIP - Thiết bị CIP - Thiết bị vệ sinh, làm sạch tại chỗ

Trong ngành công nghiệp chế biến chất lỏng như sữa, nước giải khát, bia rượu và dược phẩm, việc duy trì tiêu chuẩn vô trùng cho đường ống, bồn chứa và thiết bị chiết rót là yếu tố sống còn. Để loại bỏ hoàn toàn nguy cơ nhiễm khuẩn mà không cần tháo rời các cụm máy phức tạp, việc đầu tư hệ thống CIP tự động là giải pháp công nghệ bắt buộc. Hệ thống này giúp chuẩn hóa quy trình tẩy rửa, tối ưu hóa lượng hóa chất tiêu thụ và đảm bảo an toàn tuyệt đối cho chất lượng thành phẩm xuất xưởng.

Bài viết dưới đây cung cấp thông tin chuyên sâu từ cấu tạo kỹ thuật, nguyên lý vận hành đến tiêu chí lựa chọn thiết bị tối ưu dành cho các chủ doanh nghiệp, bộ phận thu mua và đội ngũ kỹ sư nhà máy.



1. Định nghĩa và Ứng dụng của CIP system

Định nghĩa

Hệ thống CIP (viết tắt của cụm từ Cleaning In Place, tên tiếng Anh: CIP system hoặc CIP equipment) là hệ thống làm sạch và tiệt trùng khép kín, tự động lưu thông các dung dịch tẩy rửa (nước, xút, axit) và nước rửa sạch qua một chu trình tuần hoàn kín của đường ống, bồn chứa mà không cần tháo dỡ thiết bị. Đây chính là dòng thiết bị vệ sinh, làm sạch tại chỗ chuyên dụng (Cleaning In Place equipment), kiểm soát nghiêm ngặt 4 yếu tố cốt lõi của quy trình tẩy rửa bao gồm: Nhiệt độ, Thời gian, Nồng độ hóa chất và Lực cơ học (vận tốc dòng chảy).

Ứng dụng thực tế trong công nghiệp

Hệ thống này được tích hợp trực tiếp vào mọi công đoạn của các nhà máy sản xuất sản phẩm lỏng và sệt:

• Ngành sữa và sản phẩm từ sữa: Vệ sinh bồn tiếp nhận sữa thô, hệ thống tiệt trùng UHT, bồn lên men sữa chua và máy chiết hộp giấy.
• Ngành bia rượu và nước giải khát: Làm sạch bồn nấu hoa bia, tank lên men bia, đường ống dẫn dịch đường và cụm vòi chiết rót lon/chai.
• Ngành dược phẩm và sinh học: Tẩy rửa các bồn phản ứng vô trùng, hệ thống ống dẫn nước tiêm truyền (WFI) đạt tiêu chuẩn GMP-WHO.



2. Đặc điểm kỹ thuật và Lợi ích vận hành vượt trội

Đặc điểm kỹ thuật nổi bật

• Vật liệu chống ăn mòn tuyệt đối: Toàn bộ bồn chứa hóa chất, đường ống dẫn và van điều khiển của thiết bị CIP được chế tạo từ inox 316L cao cấp, chịu được sự ăn mòn mạnh của hóa chất axit/kiềm ở nhiệt độ cao lên tới 90°C.
• Kiểm soát nồng độ tự động: Tích hợp các cảm biến đo độ dẫn điện (Conductivity sensor) để tự động định lượng và bổ sung hóa chất đậm đặc vào bồn chứa, giữ nồng độ dung dịch luôn chuẩn xác.
• Điều khiển chu trình thông minh: Sử dụng hệ thống PLC phối hợp với các van điều khiển tuyến tính khí nén, cho phép thiết lập và lưu trữ đa dạng các kịch bản vệ sinh (Recipe) riêng biệt cho từng cụm thiết bị.

Lợi ích kinh tế mang lại cho doanh nghiệp

• Tiết kiệm tối đa chi phí vật tư: Tính năng tuần hoàn cho phép thu hồi và tái sử dụng đến 80% lượng xút và axit sau mỗi chu kỳ rửa, giảm thiểu lượng nước thải xả ra môi trường.
• Rút ngắn thời gian dừng máy (Downtime): Hệ thống vệ sinh CIP tự động hoạt động khép kín tốc độ cao, cắt giảm 70% thời gian vệ sinh so với phương pháp thủ công, giúp nhà máy nhanh chóng tái khởi động ca sản xuất tiếp theo.
• Triệt tiêu tỷ lệ nhiễm khuẩn chéo: Quy trình tự động loại bỏ hoàn toàn yếu tố sai sót do con người, đảm bảo mọi ngóc ngách, mối hàn của đường ống đều được khử trùng đạt chuẩn vi sinh.
• An toàn lao động tuyệt đối: Công nhân không phải tiếp xúc trực tiếp với hóa chất độc hại hay hơi nóng, ngăn ngừa tối đa rủi ro tai nạn lao động.



3. Phân loại Cấu hình Hệ thống CIP trên thị trường

Dựa trên quy mô nhà xưởng và phương thức thu hồi dung dịch, hệ thống được chia làm hai loại cấu hình chính:

Hệ thống CIP một chu kỳ (Single-Use CIP System)

Dung dịch tẩy rửa sau khi bơm qua thiết bị cần làm sạch sẽ được xả thẳng ra hệ thống xử lý nước thải mà không thu hồi lại. Cấu hình này phù hợp cho các phòng thí nghiệm, nhà máy dược phẩm vô trùng yêu cầu nghiêm ngặt chống nhiễm khuẩn chéo tuyệt đối, hoặc các nhà xưởng quy mô nhỏ.

Hệ thống CIP tuần hoàn thu hồi (Multi-Tank Recovery CIP System)

Hệ thống sử dụng từ 3 đến 5 bồn chứa chuyên dụng (Bồn nước sạch, bồn xút, bồn axit, bồn thu hồi nước). Dung dịch được bơm tuần hoàn liên tục và thu hồi về bồn chứa tương ứng khi đạt tiêu chuẩn. Đây là cấu hình tiêu chuẩn phổ biến trong các nhà máy sữa, bia và nước giải khát quy mô lớn nhờ tính kinh tế cao.

4. Cấu tạo và Nguyên lý hoạt động chi tiết

Một hệ thống CIP tự động vận hành theo chu trình công nghệ tuần hoàn khép kín được cấu thành từ các cụm chức năng sau:

[Bồn chứa Hóa chất / Nước] ➔ [Bơm cấp & Bộ gia nhiệt] ➔ [Đối tượng cần làm sạch]

  ➔ [Bơm hồi lưu] ➔ [Cảm biến kiểm tra] ➔ [Thu hồi / Xả bỏ]

Chi tiết các cụm chức năng cốt lõi

1. Trạm bồn chứa trung tâm: Bao gồm bồn chứa dung dịch kiềm (Xút - NaOH nồng độ 1.5 - 2%), bồn chứa dung dịch axit (Axit Nitric - HNO3 nồng độ 0.5 - 1%), bồn nước thô và bồn nước tiệt trùng.

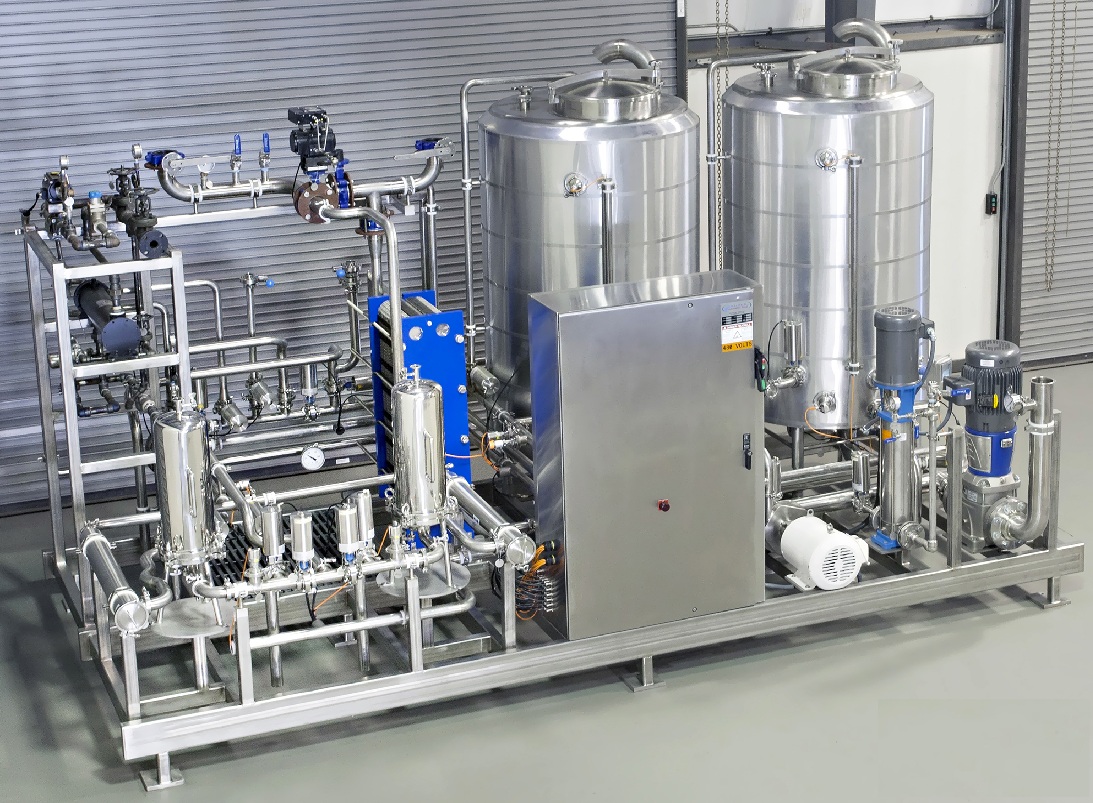

2. Cụm gia nhiệt và bơm cấp áp lực cao: Sử dụng bộ trao đổi nhiệt dạng tấm (PHE) hoặc dạng ống để gia nhiệt dung dịch đạt nhiệt độ cài đặt. Bơm ly tâm công suất lớn có nhiệm vụ đẩy dung dịch đi với vận tốc đạt tối thiểu 1.5 - 2 m/s để tạo lực cơ học chà xát thành ống.

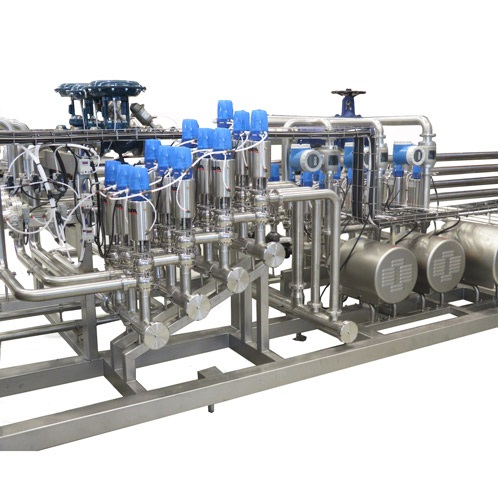

3. Cụm van chia tuyến tự động (Valve Matrix): Hệ thống các van xút bướm hoặc van chống trộn (Mixproof valve) điều khiển bằng khí nén, phân phối chính xác dòng hóa chất đến đúng tank hoặc đường ống cần rửa.
4. Hệ thống đường ống và bơm hồi lưu (Return Pump): Hút dung dịch tẩy rửa sau khi đi qua thiết bị sản xuất quay trở về trạm CIP.
5. Cụm cảm biến phân tích đầu hồi: Gồm cảm biến nhiệt độ và cảm biến đo độ dẫn điện. Nếu độ dẫn điện cao (còn hóa chất), hệ thống mở van thu hồi về bồn hóa chất; nếu độ dẫn điện tiệm cận bằng 0 (nước sạch), hệ thống chuyển van xả bỏ.



5. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Để bộ phận thu mua và kỹ thuật nhà máy lựa chọn được cấu hình hệ thống tương thích tốt nhất, cần lưu ý các thông số kỹ thuật cốt lõi sau:

• Dung tích bồn chứa trung tâm: Tính bằng lít (1000L, 2000L, 5000L...). Dung tích bồn phải lớn hơn tổng thể tích của đường ống dài nhất và bồn chứa lớn nhất cần làm sạch trong nhà máy.
• Lưu lượng và cột áp của bơm CIP: Quyết định lực cơ học tẩy rửa. Cần tính toán tổn thất áp suất trên toàn tuyến đường ống để chọn công suất motor bơm phù hợp (ví dụ: dòng chảy 20 m³/h, cột áp 40m).
• Công suất bộ gia nhiệt: Khả năng nâng nhiệt độ của khối chất lỏng lên mức yêu cầu trong thời gian ngắn nhất (thường yêu cầu nâng từ nhiệt độ môi trường lên 85°C trong vòng 15 - 20 phút).
• Số lượng tuyến rửa độc lập (Lines): Nhà máy lớn cần chọn hệ thống CIP đa tuyến (2 tuyến hoặc 4 tuyến chạy song song) để có thể vừa rửa tank lên men này, vừa rửa dây chuyền chiết rót khác cùng một lúc.



6. Lưu ý quan trọng khi Vận hành - Bảo trì - Bảo dưỡng

• Đồng bộ tốc độ bơm cấp và bơm hồi lưu: Nếu bơm hồi lưu chạy chậm hơn bơm cấp, dung dịch rửa sẽ bị ứ đọng đầy trong bồn chứa sản phẩm, làm mất áp suất và giảm hiệu quả chà xát của quả cầu phun (Spray ball).
• Kiểm tra và vệ sinh lưới lọc đường hồi hàng ngày: Vụn rác, cặn protein hoặc váng sữa cháy bám trên lưới lọc sẽ làm nghẹt dòng hồi lưu. Cần tháo và vệ sinh lưới lọc sau mỗi chu kỳ CIP.
• Hiệu chuẩn cảm biến đo độ dẫn điện định kỳ: Cảm biến độ dẫn điện nếu bị sai lệch sẽ báo sai nồng độ hóa chất, dẫn đến việc thu hồi nhầm hóa chất vào bồn nước sạch hoặc xả bỏ lãng phí hóa chất ra môi trường.
• Bảo dưỡng gioăng phớt của các van khí nén: Hóa chất nóng phá hủy cao su rất nhanh. Cần sử dụng gioăng phớt vật liệu EPDM hoặc Viton chuyên dụng và kiểm tra thay thế định kỳ để tránh rò rỉ hóa chất.



7. Xu hướng phát triển và Công nghệ mới

• Hệ thống CIP thông minh ứng dụng AI (Smart CIP): Cảm biến quang học phân tích độ đục của nước rửa thời gian thực. AI sẽ tự động rút ngắn thời gian của bước rửa nước nếu thấy đường ống đã sạch, giúp tiết kiệm đến 30% lượng nước tiêu thụ.
• Công nghệ rửa bằng nước điện phân hóa (Ozone/ECA): Sử dụng nước kích hoạt điện hóa có khả năng diệt khuẩn cực mạnh ở nhiệt độ thường, mở ra xu hướng CIP lạnh, giúp doanh nghiệp tiết kiệm toàn bộ chi phí hơi nước gia nhiệt.
• Tích hợp phần mềm lưu trữ dữ liệu đám mây (Audit-ready): Tự động ghi lại biểu đồ Nhiệt độ - Thời gian - Nồng độ của từng mẻ rửa và xuất báo cáo tự động, giúp nhà máy dễ dàng vượt qua các kỳ đánh giá khắt khe của FDA hoặc HACCP.



8. Câu hỏi thường gặp (FAQ)

1. Một chu trình vệ sinh CIP tiêu chuẩn gồm những bước nào?

Trả lời: Một chu trình đầy đủ (5 bước) thường gồm:

1. Rửa sơ bộ bằng nước ấm (đẩy bớt cặn sản phẩm).
2. Tuần hoàn dung dịch kiềm xút (để hòa tan chất béo, protein).
3. Rửa trung gian bằng nước sạch.
4. Tuần hoàn dung dịch axit (để loại bỏ cặn vôi, khoáng chất).
5. Rửa sạch cuối cùng bằng nước vô trùng và thổi khô bằng khí nén.

2. Tại sao sau khi chạy CIP xong, bề mặt bên trong bồn chứa vẫn còn những đốm trắng?

Trả lời: Hiện tượng này do cặn khoáng chất (bia đá, sỏi sữa) chưa được làm sạch hết. Nguyên nhân có thể do nhiệt độ hoặc nồng độ của chu trình rửa axit chưa đủ cao, hoặc thời gian tuần hoàn axit quá ngắn.

3. Quả cầu phun (Spray ball) cố định và quả cầu xoay loại nào hiệu quả hơn?

Trả lời: Quả cầu phun xoay (Rotary jet head) mang lại hiệu quả cơ học cao hơn nhiều nhờ các tia nước phun áp lực mạnh xoay liên tục 360 độ chà xát thành bồn, giúp tiết kiệm đến 35% lượng nước và thời gian rửa so với quả cầu phun cố định.

4. Axit và Xút dùng cho hệ thống CIP có thể trộn chung để trung hòa xả bỏ không?

Trả lời: Được. Trong quy trình xử lý nước thải, dòng xả bỏ của axit và xút sẽ được điều hướng vào bồn trung hòa để tự cân bằng độ pH về mức trung tính (6.5 - 8.5) trước khi đưa vào hệ thống xử lý sinh học.

5. Hệ thống CIP tự động có thể tự động châm thêm hóa chất nguyên chất vào bồn không?

Trả lời: Có. Hệ thống được trang bị các bơm định lượng màng (Dosing pump). Khi cảm biến phát hiện nồng độ xút hoặc axit trong bồn chứa trung tâm bị suy giảm sau các mẻ rửa, PLC sẽ kích hoạt bơm định lượng tự động hút hóa chất đậm đặc từ phuy châm thêm vào bồn.

ABM Việt Nam – Nhà Cung Cấp Giải Pháp Hệ Thống CIP Tự Động Chất Lượng Cao, Vững Chắc Hàng Đầu

Khi doanh nghiệp của bạn đang tìm kiếm phương án chuẩn hóa quy trình vệ sinh nhà máy, đáp ứng các tiêu chuẩn xuất khẩu khắt khe nhất về chất lượng cao, tự động hóa toàn diện, vận hành bền bỉ và ổn định, Công ty TNHH Công Nghệ ABM Việt Nam chính là nhà cung ứng giải pháp trọn gói uy tín hàng đầu.

Khác biệt từ giải pháp của ABM Việt Nam:

• Thiết bị chất lượng chuẩn quốc tế: ABM Việt Nam chuyên cung cấp các hệ thống thiết bị CIP thế hệ mới. Toàn bộ các cảm biến đo độ dẫn, van khí nén chống trộn, hệ điều hành PLC và bộ trao đổi nhiệt đều nhập khẩu chính hãng từ các thương hiệu dẫn đầu thế giới của Đức, Thụy Điển và Nhật Bản.
• Độ hoàn thiện cơ khí tinh xảo: Hệ thống đường ống, bồn chứa được gia công hàn orbital tự động trong môi trường khí argon, đảm bảo mối hàn nhẵn phẳng chuẩn vi sinh, loại bỏ hoàn toàn các góc chết gây tích tụ vi khuẩn.
• May đo giải pháp theo quy trình: Kỹ sư giàu kinh nghiệm của ABM Việt Nam sẽ khảo sát trực tiếp layout toàn nhà máy để tính toán công suất bơm, dung tích bồn và thiết kế ma trận van điều khiển tối ưu nhất, tiết kiệm không gian và chi phí vận hành cho bạn.
• Dịch vụ hậu mãi kỹ thuật toàn diện: Bảo hành dài hạn, bảo trì ngăn ngừa định kỳ nghiêm ngặt, hỗ trợ xử lý sự cố kỹ thuật 24/7 và luôn dự phòng sẵn nguồn linh kiện tiêu hao chính hãng tại kho để đảm bảo nhà máy không bị gián đoạn sản xuất.

Hãy liên hệ ngay với ABM Việt Nam để nhận tư vấn kỹ thuật chuyên sâu và giải pháp báo giá tối ưu nhất cho nhà máy của bạn.

ABM Việt Nam – Đồng hành cùng doanh nghiệp nâng tầm chuẩn mực vệ sinh an toàn, kiến tạo nền tảng sản xuất phát triển vững bền!



Hệ thống CIP - Thiết bị CIP - Thiết bị vệ sinh, làm sạch tại chỗ

Hệ thống CIP được sử dụng để làm sạch đường ống, bể chứa và các bộ phận máy khác tiếp xúc trực tiếp với chất lỏng chiết rót.

Hệ thống làm sạch CIP được sử dụng để khử trùng và làm sạch các đường ống, van chiết rót, thùng chiết rót và các bộ phận chiết rót chất lỏng khác tiếp xúc với vật liệu chiết rót.

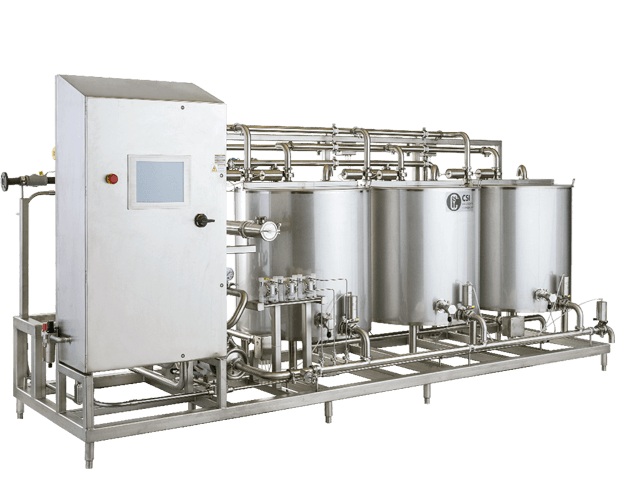

Toàn bộ thiết bị bao gồm bồn chứa nước tinh khiết, bồn chứa chất lỏng axit, bồn chứa chất lỏng kiềm và các bộ phận phụ kiện khác.



NGUYÊN LÍ HOẠT ĐỘNG:

Máy bơm ly tâm của tổ máy truyền tải chất lỏng tẩy rửa vào các đường ống chất lỏng, van chiết rót và bồn chứa nguyên liệu bằng áp suất cao. Bằng chất lỏng axit, chất lỏng kiềm và nước tinh khiết rửa và làm sạch, thành bên trong của đường ống, bể chứa có thể được khử trùng và làm sạch tốt. Với thiết bị này, toàn bộ dây chuyền chế biến nước uống sẽ không cần phải tháo dỡ và có thể được làm sạch trong thời gian ngắn.



CÁC ĐẶC TÍNH SẢN PHẨM:

1. Nó có thể được vận hành bằng tay hoặc bằng máy tính. Thời gian khử trùng và làm sạch có thể được kiểm soát.
2. Chất lỏng làm sạch có thể được tái chế và tiêu thụ năng lượng thấp.
3. Chất lỏng làm sạch được làm nóng bằng hơi nước.
4. Nhiệt độ của chất lỏng làm sạch có thể được kiểm soát trong phạm vi cài đặt.
5. Toàn bộ đơn vị được làm bằng thép không gỉ 304.



THÔNG SỐ KĨ THUẬT:

1. Kích thước tổng thể: theo công suất
2. Bể chất lỏng: 2 hoặc 3 bể.
3. Bơm chuyển tải và bơm tái chế: theo công suất đơn vị
4. Chất lỏng làm sạch: chất lỏng axit, chất lỏng kiềm và nước, nhiệt độ làm sạch, 80 độ C cho chất lỏng axit và chất lỏng kiềm, nhiệt độ phòng cho nước tinh khiết.
5. Áp suất hơi nước: 0,5Mpa
