Nhà kho tự động ASRS (Automated Storage and Retrieval System) là giải pháp công nghệ lưu trữ đỉnh cao, định hình lại năng lực quản trị chuỗi cung ứng công nghiệp hiện đại [ASRS Smart warehouse]. Bằng việc tự động hóa 100% quy trình bốc xếp hàng hóa lên hệ thống giá kệ cao tầng, giải pháp này giúp giải phóng sức lao động, triệt tiêu sai sót và tối ưu không gian diện tích mặt bằng kịch trần. Bài viết kỹ thuật chuyên sâu dưới đây sẽ phân tích toàn diện kết cấu, nguyên lý vận hành và tiêu chí đầu tư hệ thống đặc chủng này cho doanh nghiệp.



1. Nhà kho tự động ASRS là gì?

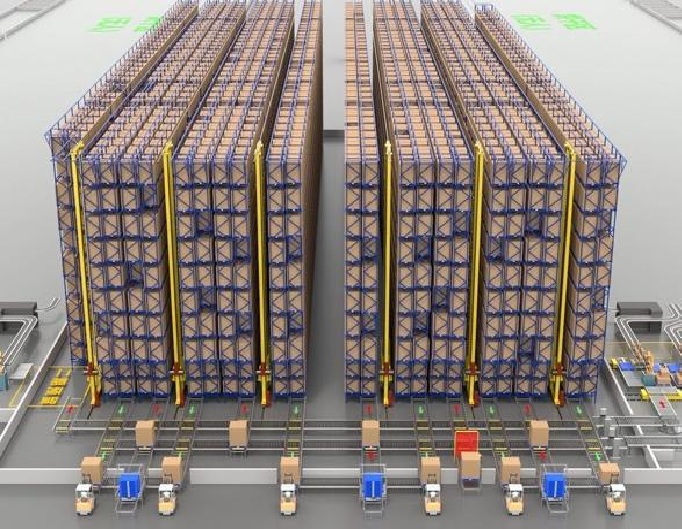

Nhà kho tự động ASRS (trong kỹ thuật quốc tế gọi là ASRS Automatic warehouse hoặc gọn hơn là ASRS warehouse) là hệ thống tích hợp cơ điện tử bao gồm mạng lưới giá kệ chứa hàng mật độ cao xếp chồng nhiều tầng, kết hợp với các thiết bị cần cẩu robot tự động di chuyển dọc hành lang ray để thực hiện chu trình cất/rút pallet hàng một cách chính xác tuyệt đối mà không cần sự can thiệp thủ công của con người.

Hệ thống kho tự động ASRS chuyển đổi mô hình quản trị kho từ "Người tìm hàng" sang "Hàng tìm người", số hóa toàn bộ tọa độ vật lý của từng kiện hàng lên phần mềm điều khiển thời gian thực.



2. Thành phần cấu tạo chi tiết của Kho ASRS tiêu chuẩn

Một hệ thống nhà kho ASRS đồng bộ được cấu thành từ các module phân hệ công nghệ cao sau:

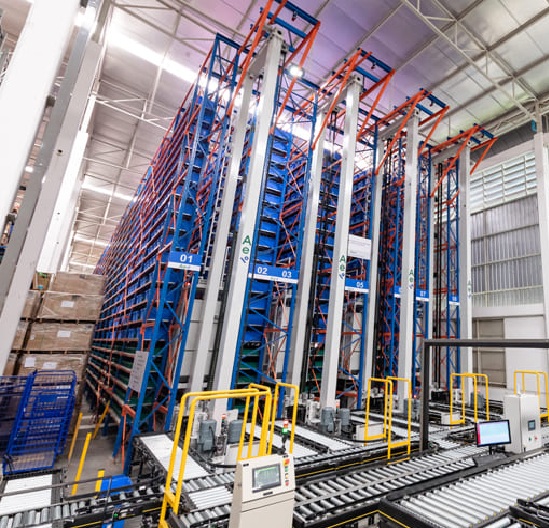

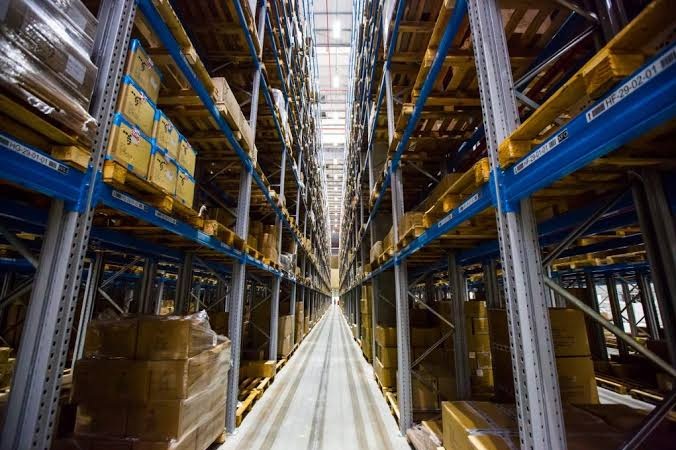

• Hệ thống giá kệ cao tầng chịu lực kịch trần: Chế tác tinh xảo từ thép đúc cường độ cao kết cấu vững chắc, chiều cao lắp ghép linh hoạt từ 15m đến hơn 45m. Khung giá kệ được tính toán mô-men chống xoắn và chống lật vật lý xuất sắc để chịu được tải trọng hàng nghìn tấn.
• Robot cần cẩu nâng tải AS/RS (SRM - Storage Retrieval Machine): Cột cần cẩu đứng đứng tịnh tiến tốc độ cao (lên tới 200m/phút) chạy dọc dầm ray sàn và ray dẫn hướng áp trần. Cần cẩu được trang bị cánh tay gắp cơ khí (telescopic forks) có khả năng phóng sâu vào hốc kệ để nhấc hoặc đẩy pallet hàng.
• Hệ thống băng tải và chia chọn thông minh: Chuỗi băng tải con lăn, băng tải xích kết nối từ đầu phân xưởng đóng gói, dập viên nạp liệu khép kín dẫn pallet hàng thẳng vào điểm đón trung chuyển của cần cẩu.
• Hệ thống phần mềm quản trị tích hợp WMS/WCS: Phần mềm điều khiển trực quan giao diện HMI, tự động mã hóa vị trí ô kệ thành các tọa độ toán học (X-Y-Z), kiểm soát nghiêm ngặt các thuật toán FIFO/FEFO và cảnh báo lỗi thời gian thực.

3. Đặc điểm và lợi ích kinh tế - kỹ thuật vượt trội

Nâng cấp lên mô hình kho thông minh ASRS mang lại những cải tiến công nghệ mang tính cách mạng cho nhà máy:

• Tiết kiệm diện tích mặt bằng tới 75%: Do kết cấu giá kệ kéo thẳng đứng đứng lên cao sát trần nhà xưởng và thu hẹp tối đa chiều rộng hành lang chạy ray của cần cẩu (chỉ khoảng 1.2m - 1.5m thay vì 3.5m cho xe nâng người lái), hệ thống giúp nhân chuỗi năng lực chứa hàng lên gấp 3 - 4 lần trên cùng một diện tích sàn.
• Độ chính xác và an toàn tuyệt đối: Triệt tiêu hoàn toàn các lỗi sai sót cơ học do con người xếp nhầm vị trí, ghi chép thiếu hoặc nhầm lẫn mã lô hoạt chất. Hệ thống tự động khóa liên động an toàn, loại bỏ nguy cơ đổ vỡ pallet từ trên cao hay xe nâng đè vào nhân sự.
• Vận hành liên tục trong "Kho tối" 24/7: Robot cần cẩu và băng tải có khả năng chạy liên ca làm việc suốt ngày đêm mà không cần bật đèn chiếu sáng hay mở mở điều hòa sưởi ấm diện rộng, giúp cắt giảm tới 45% chi phí năng lượng điện tiêu thụ cho doanh nghiệp.



4. Nguyên lý hoạt động kỹ thuật của chu trình Nhập - Xuất kho

Quy trình công nghệ của kho thông minh ASRS vận hành tự động tuần hoàn thông qua sự phối hợp nhịp nhàng giữa cơ khí chính xác và thuật toán số:

[Phân Khu Đóng Gói / Thành Phẩm] ----(Băng Tải Xích)---> [ Cổng Quét RFID / Laser Sensor ]

                                                                      ||

[Ô Kệ Đích Đã Chiếm Chỗ] <--- (Cần Cẩu AS/RS Phóng Forks) <--- [ Điểm Đón Trung Chuyển ]

4.1. Chu trình Nhập kho

1. Pallet thành phẩm di chuyển dọc băng tải đi qua cổng quét cảm biến laser sensor để kiểm tra biên dạng hình học ngoại vi và quét chíp RFID mã lô thuốc.
2. Phần mềm WMS đối chiếu dữ liệu hợp lệ, lập tức phát lệnh chỉ định tọa độ hốc kệ trống tối ưu.
3. Băng tải dẫn pallet đến điểm đón. Cần cẩu AS/RS tịnh tiến dọc trục X, nâng hành trình đứng trục Z đến đúng vị trí, phóng tay gắp forks đẩy pallet đặt gọn gàng vào ô kệ. Trạng thái ô kệ chuyển sang "Đã chiếm chỗ" trên hệ thống máy tính trung tâm.

4.2. Chu trình Xuất kho

1. Lệnh xuất hàng được kích hoạt trực tiếp từ hệ thống ERP/WMS của phòng mua hàng hoặc kinh doanh.
2. Não bộ WCS dịch lệnh thành tọa độ vật lý, điều phối cần cẩu AS/RS di chuyển tới đúng ô kệ mục tiêu, rút pallet hàng ra và hạ hành trình tịnh tiến đưa xuống hệ băng tải xả đáy ra khu vực bốc dỡ xe tải. Dữ liệu tồn kho được trừ số lượng tức thì thời gian thực.



5. Lưu ý khi Vận hành – Bảo trì – Bảo dưỡng chuẩn kỹ thuật

Để hệ thống nhà kho thông minh ASRS vận hành kiên cố vượt vòng đời thiết bị, Hội đồng Kỹ thuật cần tuân thủ nghiêm ngặt các quy chuẩn cơ điện:

• Độ phẳng kịch trần của sàn bê tông: Nền sàn đặt hệ kệ ASRS bắt buộc phải được gia cố cọc nhồi vững chắc và đánh bóng đạt độ phẳng siêu chuẩn (Superflat floor). Một độ nghiêng sai số cơ lý chỉ 1mm dưới sàn sẽ làm lệch tâm hàng chục centimet ở đỉnh kệ cao 35m, gây rủi ro kẹt tay gắp hoặc đổ vỡ hàng.
• Bảo dưỡng hệ thống ray và phanh từ định kỳ: Các trục dầm ray chạy sàn của cần cẩu phải được kiểm tra độ đồng tâm, độ mài mòn cơ học và tra mỡ chịu tải chịu lực chuyên dụng định kỳ sau mỗi 3 tháng chạy máy liên tục. Kiểm tra độ nhạy của phanh từ hãm dừng khẩn cấp để tránh va đập quán tính vật lý kịch biên hành trình.
• Hệ thống điện sạch ổn định cấp nguồn: Nhà kho sử dụng hàng loạt hệ thống cảm biến quang học, mắt thần servo điều tốc và vi mạch PLC nhạy cảm nhiệt. Hệ thống bắt buộc phải tích hợp bộ lưu điện UPS thông minh dòng xả lớn để bảo vệ dữ liệu tọa độ hành trình của robot không bị xóa mất khi sụt áp đột ngột.

6. ABM Việt Nam – Đơn vị tư vấn và cung cấp giải pháp nhà kho tự động ASRS toàn diện chất lượng cao

Đầu tư một hệ thống tích hợp công nghệ cao như nhà kho tự động ASRS đòi hỏi một nguồn vốn lớn, năng lực chế tạo cơ khí áp lực chính xác phần triệu mét và sự am hiểu sâu sắc về thuật toán phần mềm điều khiển tự động hóa. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị tiên phong chiến lược, chuyên nhập khẩu, may đo thiết kế và bàn giao trọn gói các giải pháp kho tự động thế hệ mới đạt các tiêu chuẩn chất lượng công nghiệp quốc tế khắt khe nhất (như tiêu chuẩn châu Âu, cGMP).

Hệ thống giải pháp do ABM Việt Nam cung cấp khẳng định những giá trị công nghệ vượt trội:

• Chất lượng cơ khí chính xác & Kiên cố vượt vòng đời: Toàn bộ hệ giá kệ kết cấu chịu lực tải trọng nặng, khung dầm cần cẩu AS/RS được chế tác tinh xảo từ thép cường độ cao chống lật xoắn vật lý xuất sắc, bề mặt xử lý phun sơn tĩnh điện công nghiệp hoặc inox phòng sạch cao cấp chống gỉ sét bám dính hạt bụi phấn tuyệt đối.
• Hệ sinh thái tự động hóa thông minh bậc nhất: Tích hợp đồng bộ hệ thống phần cứng robot cần cẩu SRM tốc độ cao, hệ băng tải thông minh chia chọn tốc độ cao kết hợp linh kiện động cơ biến tần, cảm biến mắt thần chính hãng từ các thương hiệu hàng đầu thế giới (Tây Âu, Nhật Bản...), đảm bảo chu trình chạy êm ái 24/7, triệt tiêu hoàn toàn sai số tiếng ồn.
• Giải pháp chìa khóa trao tay (Turnkey Solution): Đội ngũ chuyên gia và kỹ sư giàu kinh nghiệm của ABM Việt Nam đồng hành toàn diện cùng quý doanh nghiệp từ khâu khảo sát đo đạc mặt bằng xưởng, tính toán mô phỏng thuật toán tối ưu dòng chảy hàng hóa qua phần mềm 3D chuyên dụng, lập trình may đo tích hợp hệ thống phần mềm WMS/WCS thông suốt, cung cấp đầy đủ hồ sơ validation thẩm định và cam kết dịch vụ bảo trì định chuẩn chu đáo trọn đời sản phẩm.



Để ABM Việt Nam có thể lập bảng tính toán công nghệ, mô phỏng lưu lượng và gửi phương án thiết kế sơ bộ kèm báo giá tối ưu chi phí đầu tư nhất cho doanh nghiệp, xin quý khách hàng vui lòng chia sẻ thêm một số thông tin kỹ thuật thông qua các tùy chọn sau:

• Cung cấp quy cách hình học của pallet hàng (Dài x Rộng x Cao) và trọng lượng lớn nhất của một pallet cần lưu trữ.
• Thông báo tổng số lượng vị trí lưu trữ Pallet dự kiến doanh nghiệp cần đạt được trong lòng kho thông minh ASRS.
• Chia sẻ diện tích mặt bằng hiện tại và chiều cao thông thủy của trần nhà kho dự định triển khai lắp đặt hệ giá kệ cao tầng.



Để di chuyển pallet và chọn hàng không phải lúc nào cũng dễ dàng trong kho. ABM biết rằng việc quản lý một kho hàng có nhiều thách thức đối với những người quản lý trung tâm phân phối. Một số thách thức bao gồm chi phí lao động cao, năng suất và hiệu quả thấp, và rủi ro an toàn. Để vượt qua những thách thức này , khách hàng của ABM đã thành công với hệ thống lưu trữ và truy xuất tự động hoặc nhà kho tự động ASRS.

Nhà kho của bạn có thực sự cần một hệ thống kho ASRS tự động? nhà kho AS-RS có thể giúp gì cho nỗ lực tối ưu hóa kho hàng của bạn? Chúng ta hãy tìm hiểu nhà kho tự động ASRS là gì, các trường hợp sử dụng, lợi ích của nó và hơn thế nữa.

Xác định hệ thống lưu trữ & truy xuất tự động

Hệ thống lưu trữ và truy xuất tự động thường được gọi là hệ thống AS/ RS hoặc ASRS. Các hệ thống này tận dụng phần mềm, máy tính và robot để hợp lý hóa việc xử lý, lưu trữ và truy xuất các mặt hàng trong nhà kho. Chúng có thể nhỏ nhưng cũng có thể mở rộng thành một mạng lưới tự động hóa toàn diện có thể điều khiển được thông qua một giải pháp phần mềm thích hợp.

ASRS tận dụng sức mạnh tổng hợp của nhiều công nghệ và phương tiện khác nhau để tự động hóa việc truy xuất và lưu trữ với khối lượng lớn. Hệ thống AS-RS làm điều đó một cách chính xác cho dù tải vào một bộ phận lưu trữ hay lấy ra khỏi nó và vận chuyển đi nơi khác.

Công nghệ của hệ thống ASRS bao gồm từ tải đơn vị và tải nhỏ AS/ RS đến băng chuyền ngang và dọc. Các công nghệ được sử dụng trong một hệ thống ASRS quyết định phân loại như thế nào

Các loại AS-RS trong nhà kho thông mình

AS/RS phụ thuộc vào công nghệ mà nó sử dụng để tự động hóa việc vận chuyển tải.

Dưới đây là các loại hệ thống này thường được sử dụng nhất:

- ASRS tải đơn vị (Unit-load ASRS) - được sử dụng cho các tải trọng lớn như thùng hàng hoặc pallet và cần trục lối đi cố định và lối đi có thể di chuyển được

- ASRS tải nhỏ (Mini-load ASRS) - được sử dụng để xử lý các tải trọng nhẹ hơn. AS/ RS tải trọng nhỏ sử dụng xe đưa đón hàng và cần trục, phù hợp cho các nhà kho có lối đi hẹp

- Băng chuyền ngang (Horizontal carousels) - được sử dụng để phân loại các mảnh nhỏ và các bộ phận. Băng chuyền ngang tận dụng thùng và xoay ngang chúng để chuyển hàng hóa;

- Băng chuyền dọc (Vertical carousels) - chúng tương tự như băng chuyền ngang. Chúng xoay theo chiều dọc, giúp tận dụng tối đa không gian lưu trữ;

- Mô-đun thang máy đứng (Vertical lift modules) - hoặc VLMs tự động đặt hoặc rút mắt hàng được đặt ở chính giữa của một cột khay, kệ. Giúp lấy và lưu trữ các mặt hàng trong kệ, khay

- Lưu trữ dựa trên hình khối (Cube-based storage) - là một hệ thống robot tiên tiến được thiết kế để hoạt động trong một khu vực lưu trữ dạng hình khối

- Xe đưa đón hàng hóa (Shuttles) - thường được sử dụng trong các cơ sở sản xuất và kho bãi xử lý thùng carton, khay và thùng đựng đồ.

Làm thế nào để biết rằng bạn cần ASRS

Trước hết, bạn cần đánh giá hoạt động kho hàng của mình để xác định những điểm khó khăn chính. Mỗi nhà kho đều khác nhau, vì vậy bạn sẽ tìm hiểu ra nhiều thứ khác nhau có thể phản ánh tình hình ở các kho hàng khác. Tuy nhiên, có những thách thức cụ thể mà chỉ ASRS mới có thể giúp bạn vượt qua và chứng minh hoạt động của bạn trong tương lai:

- Chi phí bảo quản cao (chi phí nhân công chiếm 65% chi phí vận hành nhà kho )

- Các lỗi liên tục trong các hoạt động lưu trữ và truy xuất sản phẩm hoặc phụ tùng, bộ phận

- Nhân viên thường xuyên bị thương

- Năng suất và hiệu quả thấp

- Điều kiện làm việc quá nóng hoặc quá lạnh

- Sử dụng tối thiểu không gian lưu trữ theo chiều dọc

- Mất dấu các mặt hàng trong nhà kho

Triển khai nhà kho thông minh ASRS như thế nào?

Trong khi quyết định xem bạn có cần ASRS hay không, việc triển khai một nhà kho tự động ASRS không phải là thách thức như bạn tưởng tượng, sau khi kiểm tra kỹ lưỡng cơ sở vật chất của bạn đội ngũ kỹ thuật, tư vấn sẽ tiến hành phân tích và đưa ra những giải pháp tối ưu nhất cho nhà kho của bạn

Nói chung, mọi hệ thống kệ kho tự động bao gồm hai thành phần chính:

Phần mềm Hệ thống Quản lý Nhà kho - nó cho phép người vận hành lập lịch các quy trình lưu trữ hoặc truy xuất và theo dõi thông tin chi tiết về hàng tồn kho (vị trí, thời hạn lưu trữ, nguồn gốc mặt hàng)

Thiết bị lưu trữ và truy xuất - phần cứng thực hiện công việc tải hàng và xếp dỡ các mặt hàng

Kho tự động ASRS hiện đại có thể được cài đặt rất nhanh. Chúng chiếm một diện tích nhỏ, do đó cho phép bạn tối đa hóa không gian sàn trong nhà kho của mình. Ngoài ra, chúng không quá phức tạp để sử dụng, giúp giảm thiểu thời gian làm quen và đào tạo.

Tự động hóa một nhà kho tốn bao nhiêu tiền?

Đây không phải là một câu hỏi dễ trả lời vì chi phí của ASRS thay đổi tùy thuộc vào những gì bạn cần. Ví dụ: nếu bạn chỉ cần một băng chuyền dọc độc lập, việc tự động hóa kho hàng của bạn sẽ có giá rất thấp. Mặt khác, một hệ thống tải nhỏ tích hợp đầy đủ hỗ trợ hàng nghìn đơn vị lưu kho có thể tiêu tốn nhiều chi phí hơn.

Dưới đây là một số yếu tố ảnh hưởng đến giá cuối cùng:

- Kích thước và trọng lượng của sản phẩm

- Không gian lưu trữ

- Đặc điểm của môi trường hoạt động

- Chi phí của các cấu hình tùy chỉnh để tối đa hóa khả năng sử dụng ASRS

- Chi phí thiết bị ASRS, vận chuyển và lắp đặt
