Dây chuyền chiết rót dầu ăn, dầu thực vật tự động

Dây chuyền chiết rót dầu ăn, dầu thực vật tự động

Trong ngành chế biến thực phẩm, việc tối ưu hóa quy trình đóng gói chất lỏng có độ nhớt cao như dầu thực vật đòi hỏi một hệ thống cơ khí chính xác và đồng bộ. Dây chuyền chiết rót dầu ăn tự động chính là giải pháp công nghệ then chốt giúp các doanh nghiệp nâng cao năng suất, kiểm soát sai số định lượng và đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm khắt khe.

Bài viết này cung cấp góc nhìn chuyên sâu về mặt kỹ thuật và giải pháp đầu tư cho hệ thống đóng gói chuyên dụng này.



1. Định nghĩa và Ứng dụng thực tế

Định nghĩa

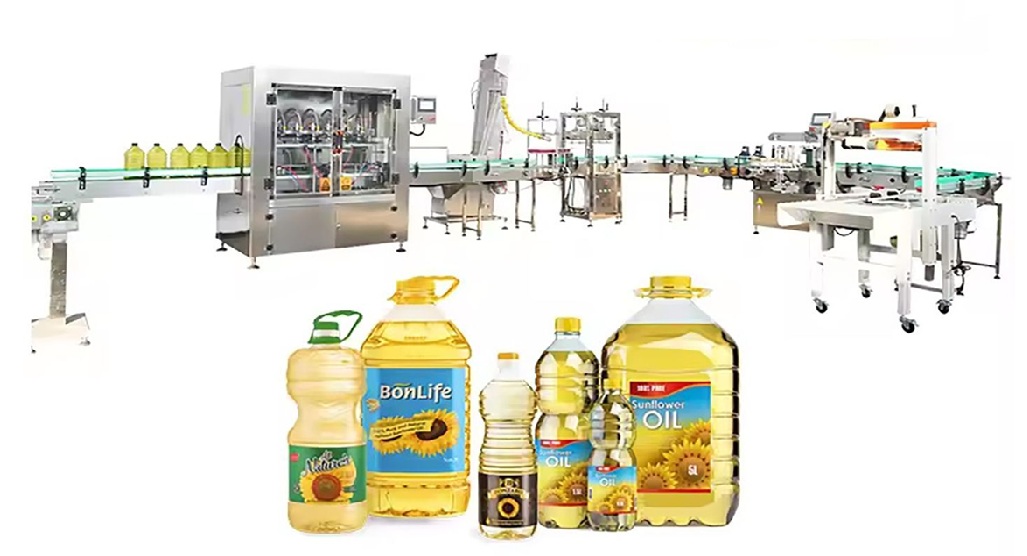

Dây chuyền chiết rót dầu ăn tự động (tiếng Anh thường gọi là Automatic cooking oil filling line) là một hệ thống tích hợp tự động hóa hoàn chỉnh. Hệ thống bao gồm nhiều cụm máy chức năng từ cấp chai, súc rửa, chiết rót định lượng, cấp nắp, đóng nắp, dán nhãn cho đến đóng thùng carton. Toàn bộ quy trình vận hành khép kín và điều khiển tập trung qua PLC, giảm thiểu tối đa sự can thiệp của con người.

Ứng dụng thực tế

Dầu thực vật có đặc tính độ nhớt thay đổi theo nhiệt độ và có độ bám dính cao. Do đó, hệ thống được thiết kế tối ưu để xử lý đa dạng các loại nguyên liệu. Hệ thống đáp ứng hoàn hảo cho:

• Dây chuyền chiết rót dầu ăn, dầu thực vật, dầu dừa, dầu đậu phụng, dầu đậu nành, dầu hoa hướng dương, dầu cọ, dầu oliu, dầu hào tự động.
• Các loại chất lỏng, nước sốt, gia vị có độ nhớt trung bình đến cao trong ngành thực phẩm.

2. Đặc điểm nổi bật và Lợi ích của hệ thống

Đặc điểm kỹ thuật nổi bật

• Vật liệu cao cấp: Toàn bộ phần tiếp xúc với nguyên liệu được chế tạo bằng inox 316L hoặc inox 304, chống ăn mòn và đạt tiêu chuẩn GMP/HACCP.
• Cơ chế chống nhỏ giọt: Đầu vòi chiết thiết kế thu hồi bọt và cắt giọt bằng khí nén, giữ bề mặt chai luôn sạch sẽ.
• Điều khiển thông minh: Sử dụng hệ thống động cơ Servo hành trình kết hợp màn hình cảm ứng HMI trực quan.

Lợi ích kinh tế và vận hành

• Độ chính xác vượt trội: Sai số định lượng cực thấp ≤ ± 0.5%, giúp kiểm soát hao hụt nguyên liệu nguyên vật liệu ở mức tối thiểu.
• Tăng năng suất vượt bậc: Đạt tốc độ từ 2.000 - 12.000 chai/giờ tùy thuộc vào số vòi chiết (từ 4 đến 24 vòi).
• Tiết kiệm chi phí: Cắt giảm nhân công vận hành trực tiếp, giảm tỷ lệ hàng lỗi đáng kể.



3. Phân loại Hệ thống máy chiết rót dầu ăn tự động

Dựa vào quy mô và đặc tính sản xuất, thiết bị được phân chia theo các tiêu chí:

[Phân loại dây chuyền chiết rót]

 ├── Theo nguyên lý chiết: Chiết rót Balance (Cân khối lượng) | Chiết rót Piston (Servo điều khiển) | Chiết rót Lưu lượng kế (Flowmeter)

 └── Theo cấu trúc máy: Máy dạng thẳng (Linear) cho năng suất vừa | Máy dạng mâm quay (Rotary) cho tốc độ cao

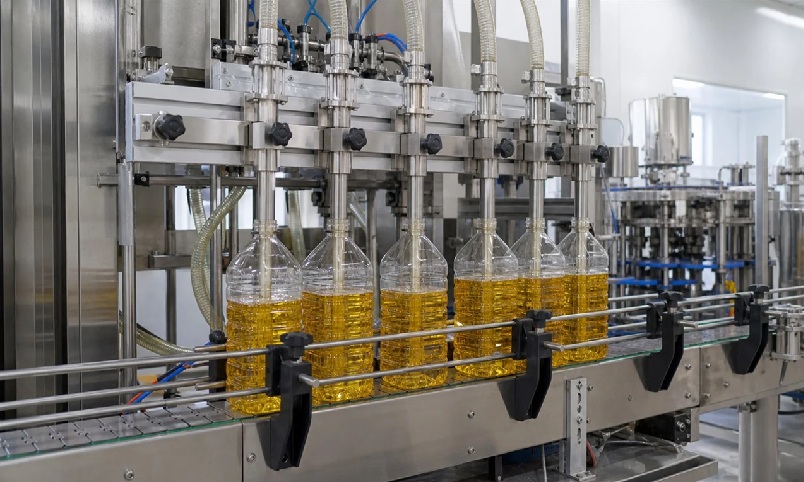

• Máy chiết rót dầu ăn tự động dạng thẳng (Linear): Phù hợp cho dải thể tích rộng (từ 500ml - 5L), dễ thay đổi khổ chai (changeover), năng suất vừa phải.
• Hệ thống mâm quay (Rotary): Tối ưu cho các nhà máy lớn, đòi hỏi Automatic cooking oil filling machine hoạt động ở tốc độ cao, đồng bộ liên tục với máy thổi chai và máy đóng nắp quay.



4. Cấu tạo và Nguyên lý hoạt động chuyên sâu

Cấu tạo chi tiết của dây chuyền

Một hệ thống Automatic filling line for cooking oil, vegetable oil, coconut oil, peanut oil, soybean oil, sunflower oil, palm oil, olive oil hoàn chỉnh bao gồm các module cốt lõi sau:

1. Băng tải xích và cụm cấp chai (Infeed Belt & Turntable): Điều hướng chai nhựa PET hoặc chai thủy tinh vào hệ thống.
2. Cụm máy chiết rót chính (Main Filling Machine): Gồm bồn chứa nguyên liệu ổn định áp suất, hệ thống piston xylanh hoặc lưu lượng kế điện từ/khối lượng, hệ thống vòi phun chiết hạ chìm (Dive-in nozzles).
3. Cơ cấu cấp và siết nắp (Capping Machine): Định hướng nắp chai, thả nắp và siết chặt bằng hệ thống motor từ tính (Magnetic clutch) kiểm soát lực siết.
4. Cụm kiểm tra và hoàn thiện (Inspection & Labeling): Máy dò mức dịch chiết, máy dán nhãn (Decal/Hồ keo/Màng co), máy in date laser/inkjet.

Nguyên lý hoạt động

Nguyên lý chiết rót dầu ăn phổ biến nhất hiện nay là Chiết rót thể tích bằng Piston điều khiển bởi động cơ Servo (Servo-Driven Piston Filling) hoặc Chiết rót theo trọng lượng (Weight Filling):

• Bước 1: Chai di chuyển trên băng tải, được sensor đếm và cố định bằng cơ cấu chặn chai (Pneumatic indexing gates).

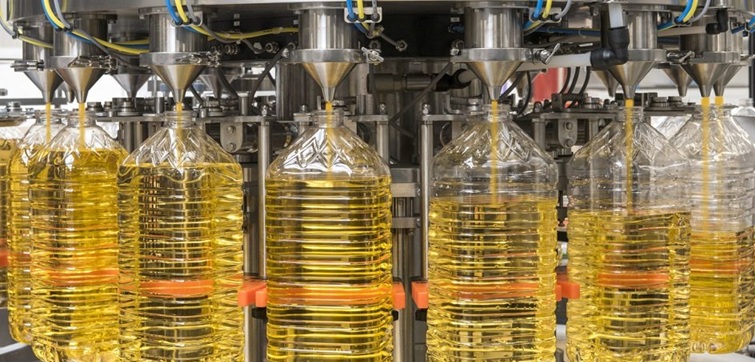

• Bước 2: Vòi chiết hạ xuống tận đáy chai. Động cơ Servo đẩy Piston để ép một lượng dầu chính xác theo dung tích cài đặt trên HMI vào chai. Vòi chiết sẽ vừa rút lên vừa bơm dầu (Bottom-up filling) để triệt tiêu hiện tượng tạo bọt khí và tràn dầu.
• Bước 3: Sau khi kết thúc chu kỳ chiết, van khí nén đóng lập tức tại đầu vòi để chống nhỏ giọt. Chai được giải phóng và chuyển sang trạm cấp nắp.

5. Hướng dẫn Lựa chọn và các Thông số kỹ thuật cần lưu ý

Để lựa chọn được một Automatic edible oil filling machine tối ưu, phòng Thu mua và kỹ thuật cần phối hợp làm rõ các thông số kỹ thuật (Spec Sheet) sau:

Các thông số kỹ thuật cốt lõi

Thông số kỹ thuật	Dải giá trị tiêu chuẩn	Ý nghĩa đối với sản xuất
Năng suất thiết kế	2.000 - 10.000 BPH (Bottles Per Hour)	Quyết định sản lượng đầu ra của nhà máy
Dải dung tích chiết	250ml - 1000ml / 2L - 5L	Khả năng đáp ứng đa dạng danh mục sản phẩm
Sai số định lượng	≤ ± 0.3% - 0.5%)	Tiêu chuẩn kiểm soát hao hụt nguyên liệu
Áp suất khí nén	0.6 - 0.8 MPa	Yêu cầu đối với hệ thống máy nén khí trung tâm
Công suất điện năng	3.5 kW - 15 kW (Tùy số vòi)	Điện năng tiêu thụ (Nguồn 3 Pha 380V/50Hz)
Chuẩn truyền thông / PLC	Siemens S7-1200/1500 hoặc Mitsubishi	Khả năng kết nối SCADA/MES để quản lý nhà máy thông minh

Tiêu chí lựa chọn cho doanh nghiệp

• Khả năng chuyển đổi linh hoạt (Changeover Time): Ưu tiên chọn các dòng máy có cơ cấu chỉnh cự ly vòi và thành băng tải bằng vô lăng quay có thước đo, giúp kỹ thuật viên thay đổi mẫu chai trong thời gian dưới 15 phút.
• Công nghệ định lượng: Nếu sản xuất nhiều loại chai dung tích lớn (từ 5L trở lên), nên ưu tiên chọn công nghệ chiết rót cân khối lượng (Loadcell). Với chai nhỏ dưới 1L, công nghệ Piston Servo mang lại tốc độ cao và độ ổn định tốt hơn.



6. Quy trình Vận hành – Bảo trì – Bảo dưỡng chuẩn công nghiệp

Độ bền của một máy chiết rót dầu ăn, dầu thực vật, dầu dừa, dầu đậu phụng, dầu đậu nành, dầu hoa hướng dương, dầu cọ, dầu oliu, dầu hào tự động phụ thuộc rất lớn vào quy trình bảo dưỡng.

Lưu ý khi vận hành

• Luôn kiểm tra nhiệt độ dầu đầu vào; dầu quá nguội sẽ tăng độ nhớt, làm thay đổi áp lực chiết và ảnh hưởng sai số.
• Đảm bảo áp suất khí nén cấp cho máy luôn ổn định và đã qua bộ lọc tách nước.

Quy trình bảo trì, bảo dưỡng định kỳ

• Hàng ngày (Sau ca làm việc): Kích hoạt chế độ vệ sinh CIP (Clean-In-Place) tuần hoàn bằng nước nóng và chất tẩy rửa chuyên dụng để làm sạch đường ống, bồn chứa và xylanh chiết. Lau chùi các cảm biến quang học bằng khăn mềm khô.
• Hàng tuần: Kiểm tra và châm dầu bôi trơn vào các khớp nối, thanh dẫn hướng tuyến tính và cụm lọc khí nén.
• Hàng tháng: Kiểm tra độ mòn của các vòng gioăng cao su (O-ring, Teflon) tại vòi chiết và piston. Thay thế ngay nếu có dấu hiệu chai cứng để tránh rò rỉ dầu.



7. Các câu hỏi thường gặp (FAQ)

1. Hệ thống chiết rót dầu ăn bằng Piston Servo và bằng Bơm màng có gì khác nhau?

• Trả lời: Piston điều khiển bằng Servo cho phép cài đặt dung tích chính xác bằng số trên màn hình HMI và có lực đẩy cơ khí mạnh, độ chuẩn xác cao hơn nhiều so với việc dùng bơm màng kiểm soát bằng thời gian.

2. Tại sao máy chiết rót của tôi hay bị sủi bọt và tràn dầu khi chạy tốc độ cao?

• Trả lời: Hiện tượng này thường do vòi chiết không có tính năng hạ chìm (Dive-in) hoặc tốc độ kéo vòi lên không đồng bộ với tốc độ bơm dòng dầu. Cần điều chỉnh lại profile tốc độ chiết (chia làm 3 giai đoạn: chiết chậm ban đầu - chiết nhanh - chiết chậm kết thúc).

3. Máy có thể chiết được cả chai thủy tinh và chai nhựa PET không?

• Trả lời: Hoàn toàn được. Tuy nhiên, với chai thủy tinh, cơ cấu kẹp chai và siết nắp cần sử dụng đệm cao su mềm mềm để tránh nứt vỡ, đồng thời hệ thống băng tải cần tích hợp biến tần điều tốc mượt mà hơn.

4. Dầu thực vật có độ bám dính cao, quy trình vệ sinh CIP có làm mất nhiều thời gian không?

• Trả lời: Các dòng máy hiện đại được thiết kế lòng xylanh gương bóng và đường ống không góc chết. Quá trình CIP tự động bằng nước nóng 80^oC kết hợp dung dịch kiềm thực phẩm chỉ mất từ 20 - 30 phút.

5. Thời gian hoàn vốn (ROI) khi đầu tư một dây chuyền tự động hoàn chỉnh là bao lâu?

• Trả lời: Thông thường, với việc cắt giảm từ 3 - 5 nhân công và giảm hao hụt nguyên liệu từ 1% xuống dưới 0.3%, các doanh nghiệp có thể thu hồi vốn đầu tư trong vòng 12 - 18 tháng vận hành liên tục.



8. Xu hướng phát triển và Công nghệ mới

Ngành chế biến dầu thực vật đang chuyển dịch mạnh mẽ theo định hướng Cách mạng Công nghiệp 4.0. Các công nghệ mới nhất đang được ứng dụng bao gồm:

• Công nghệ chiết rót không tiếp xúc (Mass Flowmeter Filling): Sử dụng cảm biến đo lưu lượng khối lượng Coriolis. Dầu đi trực tiếp qua ống đo mà không cần xylanh piston, giúp tối ưu hóa vệ sinh dịch tễ tuyệt đối và thay đổi dung tích chiết chỉ bằng một nút bấm trên HMI.
• Hệ thống giám sát điện toán đám mây (IoT Gateway): Cho phép chủ doanh nghiệp và kỹ sư trưởng theo dõi sản lượng, tỷ lệ lỗi, và cảnh báo bảo trì dự đoán (Predictive Maintenance) từ xa qua Smartphone.

ABM Việt Nam: Nhà cung cấp giải pháp chiết rót tự động tốc độ cao uy tín

Khi đầu tư một hệ thống tự động hóa có giá trị cao, việc lựa chọn một đối tác kỹ thuật có năng lực chuyên sâu là yếu tố quyết định sự thành bại của dự án.

Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị tiên phong chuyên cung cấp các dòng máy chiết rót dầu ăn tự động chất lượng cao, đáp ứng những tiêu chuẩn công nghiệp khắt khe nhất.

Tại sao các doanh nghiệp lớn tin tưởng lựa chọn ABM Việt Nam?

• Giải pháp chất lượng cao & Đẳng cấp kỹ thuật: Các thiết bị của ABM Việt Nam được tích hợp linh kiện chính hãng từ các thương hiệu dẫn đầu thế giới (Siemens, Omron, Festo, Schneider), đảm bảo hệ thống vận hành liên tục 24/7.
• Tự động hóa hoàn toàn & Tốc độ cao: Thiết kế tối ưu hóa chu trình cơ khí, tối giản thời gian chết, giúp doanh nghiệp bứt phá về sản lượng.
• Độ bền bỉ và Tính ổn định vượt thời gian: Khung sườn cơ khí hạng nặng chống rung lắc, gia công CNC chính xác cao giúp máy chạy êm ái, tuổi thọ thiết bị kéo dài trên 10 năm.
• Dịch vụ kỹ thuật chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ từ khâu khảo sát mặt bằng, thiết kế layout bản vẽ 2D/3D, lắp đặt tận nơi, chuyển giao công nghệ cho đến dịch vụ bảo hành, bảo trì định kỳ trọn vòng đời sản phẩm.

Để nhận tài liệu kỹ thuật chi tiết, bản vẽ layout tối ưu mặt bằng và báo giá giải pháp trọn gói cho Dây chuyền chiết rót dầu ăn, dầu thực vật tự động, Quý doanh nghiệp vui lòng liên hệ ngay với chúng tôi.

Dây chuyền chiết rót dầu ăn, dầu thực vật, dầu dừa, dầu đậu phụng, dầu đậu nành, dầu hoa hướng dương, dầu cọ, dầu oliu, dầu hào tự động.

ABM là đại diện phân phối máy chiết rót, dây chuyền chiết rót tự động chất lượng cao King Machine tại Việt Nam, cung cấp dây chuyền chiết rót dầu ăn, dầu thực vật, dầu dừa, dầu đậu phụng, dầu đậu nành, dầu hoa hướng dương, dầu cọ, dầu oliu, dầu hào tự động hoàn chỉnh, từ Máy thổi khuôn, Hệ thống băng tải, Máy đóng nắp tự động, Máy định lượng nitơ lỏng, Máy dán nhãn keo nóng OPP loại quay tự động, Máy đóng gói thùng carton, Máy kiểm tra trọng lượng , Máy dán nhãn thùng carton, Hệ thống xếp pallet robot tự động, Máy đóng gói stetch tự động, được sử dụng rộng rãi cho ngành công nghiệp nước giải khát, bia, nước trái cây, CSD, v.v.

Thông số kỹ thuật

Stt.	Mục	Thông số
1	Model :	24 đầu chiết rót và 8 đầu đóng nắp
2	Công suất :	6000 chai/giờ cho 1L
3	Điền chính xác:	±4g
4	Khí suất rửa:	0,2Mpa
5	Tiêu thụ khí nén:	600L / phút
6	Nguồn điện:	5KW
7	Kích thước:	3150 * 2500 * 2300MM
8	Khối lượng :	3500kg
