Máy chiết rót dịch đặc, dịch sệt, tương, sốt, mứt

Máy chiết rót dịch đặc, dịch sệt, tương, sốt, mứt

Trong ngành chế biến thực phẩm, mỹ phẩm và hóa chất, việc xử lý các dung dịch có độ nhớt cao, đậm đặc hoặc chứa các hạt dăm nhỏ luôn là thách thức lớn đối với kỹ sư cơ điện. Khác với chất lỏng thông thường, các hợp chất siêu sệt không thể tự chảy mượt mà, dễ gây tắc nghẽn vòi phun và sinh sai số định lượng nghiêm trọng nếu không có lực đẩy cơ học đủ mạnh. Để giải quyết triệt để bài toán này, hệ thống máy chiết rót dịch đặc (tiếng Anh thường gọi là paste filling machine) chính là giải pháp công nghệ cốt lõi.

Bài viết này phân tích chuyên sâu cấu trúc công nghệ, nguyên lý vận hành dưới góc nhìn kỹ thuật cơ khí, hỗ trợ đắc lực cho bộ phận thu mua và chủ doanh nghiệp lựa chọn cấu hình máy tối ưu cho nhà xưởng.



1. Máy chiết rót dịch đặc là gì?

Máy chiết rót dịch đặc là dòng máy đóng gói chuyên dụng được thiết kế với cơ cấu động lực học mạnh mẽ để hút và đẩy các chất lỏng có độ nhớt cao (High-viscosity), chất bán rắn hoặc dung dịch dạng sệt vào bao bì.

Để đáp ứng tiến độ sản xuất công nghiệp, hệ thống máy chiết rót dịch đặc tự động được đưa vào vận hành. Dòng máy này kết hợp đồng bộ các cơ cấu cảm biến, băng tải chịu tải và hệ điều khiển trung tâm để định lượng liên hoàn, nâng cao năng suất nhà máy mà không cần thao tác thủ công.



2. Ứng dụng thực tế trong dây chuyền đóng gói

Nhờ khả năng tạo áp lực nén cưỡng bức lớn, thiết bị là mắt xích quan trọng trong nhiều phân khúc:

• Ngành thực phẩm gia vị: Sử dụng như một máy chiết rót tương, sốt, mứt (tiếng Anh là sauce filling machine hoặc jam filling machine) cho tương ớt, tương cà, sốt mayonnaise, pate, nước lẩu cô đặc, mật ong, sa tế, mứt trái cây có thịt dăm nhỏ.
• Ngành mỹ phẩm: Chiết nạp các loại hũ kem dưỡng da (cream), sữa rửa mặt đặc, gel vuốt tóc, sáp ong, mặt nạ bùn và mascara.
• Ngành dược phẩm: Định lượng thuốc mỡ tra mắt, kem bôi da liễu, siro đặc bổ phế và gel y tế.
• Ngành hóa chất: Đóng gói keo dán công nghiệp, sơn tường, mỡ bôi trơn thiết bị, nước giặt đậm đặc.



3. Đặc điểm kỹ thuật nổi bật

• Lực nén thủy lực / Khí nén mạnh mẽ: Sử dụng cơ cấu xylanh piston đúc nguyên khối chịu áp lực cao để ép dòng dịch đặc di chuyển ổn định, không bị nghẽn dòng.
• Định lượng cơ học chuẩn xác: Sai số chiết định lượng luôn kiểm soát khắt khe dưới mức ≤ ± 0.5%, hoàn toàn không phụ thuộc vào sự biến đổi tỷ trọng của dịch đặc khi nhiệt độ môi trường thay đổi.
• Van xoay ba ngả chuyên dụng (Rotary Valve): Kết cấu van cơ khí thông minh tạo hành trình khép kín: Hút liệu từ bồn chứa vào buồng nén -> Xoay góc khóa bồn -> Đẩy liệu ra vòi phun dứt khoát.



4. Lợi ích vượt trội khi đưa vào sản xuất

• Bảo toàn cấu trúc nguyên liệu: Khoang chứa lỏng lớn giúp đẩy các dòng sốt có hạt nhỏ mà không làm nát hạt hoặc phá vỡ kết cấu vật lý của sản phẩm.
• Triệt tiêu hoàn toàn nhỏ giọt: Đặc tính dịch sệt rất dễ bám dính ở mũi vòi gây dính bẩn cổ chai. Thiết bị tích hợp cơ chế hút ngược hành trình nhẹ (Suck-back) giúp kéo giọt thừa bám dính trở lại lòng vòi chiết.
• Tối ưu hóa chi phí hao hụt: Định lượng chuẩn xác tuyệt đối giúp loại bỏ hiện tượng hụt khối lượng thành phẩm, tiết kiệm chi phí nguyên liệu thô đắt tiền.

5. Phân loại máy chiết rót dịch đặc hiện nay

Dựa trên cấu trúc động cơ điều khiển và công nghệ đầu bơm, máy được chia thành các dòng:

Theo hệ thống truyền động

• Hệ thống Piston khí nén: Vận hành thuần túy bằng xylanh khí nén công nghiệp. Thích hợp cho dải dung tích cố định, kết cấu cơ khí cơ học bền bỉ, tính an toàn chống cháy nổ cao.
• Hệ thống Piston Servo: Sử dụng động cơ Servo điều khiển trục vít me bi di chuyển piston. Cho phép công nhân thay đổi dải dung tích chiết lập tức trực tiếp trên màn hình, tốc độ nạp mịn màng tuyệt đối.

Theo công nghệ đầu bơm dịch sệt

• Bơm trục vít (Screw Pump): Chuyên dùng cho dịch siêu đặc, lực đẩy đều, liên tục.
• Bơm cánh khế (Lobe Pump): Khoảng trống buồng bơm lớn, lý tưởng cho dịch đặc có chứa thịt băm, hạt dăm mà không làm kẹt bánh răng cơ khí.



6. Cấu tạo chi tiết của hệ thống máy tự động

Một dây chuyền chiết dịch đặc công nghiệp bao gồm các khối chức năng cốt lõi:

• Bồn chứa hình nón gia nhiệt (Jacketed Hopper): Chế tạo từ Inox 316L, tích hợp thêm cánh khuấy đối lưu liên tục và lớp vỏ áo chứa nước nóng để làm loãng bớt độ đặc của dịch trước khi hút vào buồng nén.
• Mô-đun Xylanh - Piston định lượng: Lòng xylanh được mài bóng gương tinh xảo, kết hợp gioăng phớt chịu lực cao cấp (Teflon/Viton) để tạo áp suất âm hút liệu hoàn hảo.
• Cụm vòi chiết lặn sâu (Bottom-up Nozzle): Hệ thống trục đứng nâng hạ vòi phun đi sát đáy chai và rút lên đồng bộ theo mực dịch dâng lên, triệt tiêu bọt khí chiếm thể tích ảo.
• Tủ điện điều khiển trung tâm: Hệ thống PLC kết hợp màn hình cảm ứng số hóa lưu trữ nhiều chương trình chạy (Recipes) cho các dung tích can/hũ khác nhau.



7. Nguyên lý hoạt động và quy trình vận hành

1. Chu kỳ hút liệu (Suction): Động cơ điều khiển kéo piston lùi về sau, van xoay 3 ngả mở thông đường giữa bồn chứa và lòng xylanh. Áp suất âm kéo dịch đặc đầy vào khoang chứa.
2. Chu kỳ xả liệu (Discharge): Cảm biến hành trình báo piston lùi hết mức, van xoay chuyển hướng góc khóa đường bồn chứa và thông đường ra vòi phun.
3. Chiết nạp phân tầng: Piston tiến về trước ép nguyên liệu ra vòi. Vòi chiết lặn sát đáy chai từ từ rút lên để dòng dịch đặc lấp đầy bao bì từ dưới lên trên, tránh bắn tóe.
4. Hút ngược ngắt dòng: Kết thúc hành trình xả, van khí nén tại mũi vòi đóng chặt, đồng thời lòng vòi rút ngược một lượng dịch nhỏ để cắt giọt dứt khoát. Băng tải xích tiếp tục chuyển chai sang trạm siết nắp.



8. Kinh nghiệm lựa chọn cấu hình máy phù hợp

Để tối ưu hóa chi phí đầu tư ban đầu, bộ phận thu mua cần phối hợp với kỹ thuật làm rõ:

• Độ nhớt và nhiệt độ chiết:

Dịch đặc có cần duy trì nhiệt độ cao khi chiết không (Ví dụ: mứt cần chiết nóng để không bị đông kết)? Yếu tố này quyết định việc tích hợp thêm hệ thống gia nhiệt bồn chứa.

• Kích thước hạt dăm: Đường kính hạt lớn nhất trong sốt/tương là bao nhiêu để tính toán tiết diện đường ống dẫn và kích thước lỗ vòi phun chống nghẽn cơ học.
• Dải bao bì hũ/chai: Chất liệu hũ thủy tinh miệng rộng hay chai nhựa cổ nhỏ? Biên dạng cổ chai quyết định đường kính ngoài của vòi chiết lặn sâu.



9. Các thông số kỹ thuật cơ bản cần lưu ý khi mua máy

Khi thẩm định bảng thông số Datasheet kỹ thuật từ đơn vị cung ứng, kỹ sư cần lưu ý:

• Dải định lượng nạp: Khoảng thể tích xylanh đáp ứng (Ví dụ: 10ml - 100ml hoặc 100ml - 1000ml).
• Sai số kỹ thuật kiểm soát: Tiêu chuẩn công nghiệp nghiêm ngặt ≤ ± 0.5%.
• Tốc độ chu kỳ: Số lượng sản phẩm đóng gói/phút (Xác định dựa trên số đầu vòi chiết: máy 4 vòi, 6 vòi hay 8 vòi).
• Áp suất khí nén yêu cầu: Thường từ 0.4 – 0.6 MPa để đảm bảo hệ thống van xoay hoạt động dứt khoát.
• Tiêu chuẩn vật liệu: Toàn bộ phần tiếp xúc lưu chất bắt buộc phải dùng Inox 316L vi sinh chống ăn mòn hóa chất và axit thực phẩm.



10. Hướng dẫn Vận hành – Bảo trì – Bảo dưỡng định kỳ

Do đặc thù nguyên liệu đặc sệt có tính bám dính bệt rất cao, quy trình bảo dưỡng đòi hỏi tính kỷ luật kỹ thuật khắt khe:

Vận hành ổn định

• Tuyệt đối không vận hành máy khi bồn chứa cạn sạch liệu. Piston chạy khô không có dung môi bôi trơn sẽ làm rách gioăng cao su chịu lực và xước lòng xylanh ngay lập tức.
• Công nhân cần kiểm tra độ đồng đều nhiệt độ bồn gia nhiệt trước khi bấm nút khởi động chu kỳ tự động.

Quy trình bảo dưỡng (Maintenance)

• Vệ sinh sục rửa cuối ca: Đây là quy trình sống còn. Ngay sau khi dừng máy, phải chạy chu trình sục rửa hệ thống đường ống bằng nước ấm để rửa trôi hoàn toàn cặn thực phẩm, mứt bám dính. Nếu để qua đêm, dịch đặc khô cứng lại sẽ gây kẹt cứng cụm van xoay và bó cứng piston ở ca làm việc hôm sau.
• Thay thế gioăng phớt định kỳ: Gioăng chữ V (V-ring) và O-ring trên đầu piston chịu ma sát liên tục trong môi trường mài mòn, cần được kiểm tra định kỳ 3 tháng một lần để thay mới chủ động, tránh rò rỉ dịch ngược ra trục máy.
• Bôi trơn cơ cấu vít me: Đối với hệ máy Servo, cần tra mỡ bôi trơn định kỳ vào các trục dẫn hướng cơ khí để hệ thống nâng hạ vòi hoạt động mượt mà.



11. Câu hỏi thường gặp (FAQ)

1. Máy chiết dịch đặc có dùng để chiết nước tinh khiết hay chất lỏng loãng được không?

Được, nhưng không tối ưu. Hệ cơ khí nén piston tạo lực đẩy mạnh phù hợp cho chất đặc. Nếu đưa chất lỏng loãng như nước vào, vận tốc dòng chảy quá lớn dưới áp lực nén sẽ gây bắn tóe dữ dội ra ngoài cổ chai và tốc độ chiết không nhanh bằng dòng máy tự chảy trọng lực.

2. Làm thế nào để xử lý hiện tượng máy bị sai số thể tích lớn giữa các chai?

Cần kiểm tra ngay hai chi tiết kỹ thuật: Một là gioăng phớt piston bị rách hở làm suy giảm áp suất nén; hai là trong dịch sệt bồn chứa lẫn quá nhiều bọt khí tạp chất (không khí chiếm thể tích ảo trong lòng xylanh khiến khối lượng thực tế bị thiếu hụt).

3. Tại sao khi chiết tương ớt hay kem mỹ phẩm lại hay bị bọt khí nổi lên cổ chai?

Do tốc độ đẩy của piston lớn tạo áp lực dòng phun mạnh. Để triệt tiêu bọt khí, máy bắt buộc phải kích hoạt tính năng vòi chiết lặn sâu (Bottom-up) – vòi phun đi sát đáy hũ và từ từ rút lên đồng bộ theo hành trình dâng chất lỏng.

4. Máy có dễ dàng tháo rời các bộ phận bên trong để vệ sinh không?

Khá dễ dàng. Các dòng máy tự động cao cấp hiện nay đều sử dụng các khớp nối nhanh dạng khóa Clamp vi sinh kết nối đường ống và xylanh. Kỹ sư có thể dễ dàng tháo rời bằng tay từng bộ phận để cọ rửa cặn bẩn bám dính mà không cần dùng đến dụng cụ thô kỹ thuật cơ khí cơ học.

5. Tôi có thể dùng một xylanh 1000ml để chiết liều lượng nhỏ 50ml được không?

Không nên. Khi chạy dải dung tích quá nhỏ (dưới 10% hành trình tổng của xylanh), sai số cơ học của thước đo sẽ tăng lên rất cao, không đảm bảo độ chính xác thương mại. Doanh nghiệp nên thay cụm xylanh piston có dải định lượng nhỏ hơn (Ví dụ dải 50ml - 250ml) để đạt độ chính xác tối ưu.

12. Xu hướng phát triển và công nghệ mới

• Hệ thống Piston Full-Servo kỹ thuật số: Loại bỏ hệ thống giới hạn hành trình bằng trục ren cơ khí cũ. Mỗi đầu piston được điều khiển độc lập bằng một động cơ Servo thông minh, cho phép chỉnh thông số dải chiết tự động hoàn toàn chỉ bằng một nút bấm trên màn hình điều khiển.
• Vật liệu Piston gốm kỹ thuật (Ceramic Piston): Sử dụng cụm xylanh và piston chế tạo từ gốm kỹ thuật siêu cứng. Công nghệ này có độ bóng gương tuyệt đối, kháng ăn mòn hóa chất đỉnh cao và không cần dùng đến gioăng phớt cao su, loại bỏ hoàn toàn nguy cơ nhiễm bụi cao su vào dung dịch.



13. ABM Việt Nam – Nhà cung cấp giải pháp máy chiết rót dịch đặc chất lượng cao

Đầu tư vào một hệ thống đóng gói định lượng áp lực lớn yêu cầu doanh nghiệp phải hợp tác với một đơn vị cung ứng có trình độ chuyên môn kỹ thuật cơ khí chính xác cao để đảm bảo tuổi thọ thiết bị dài lâu và vận hành ổn định. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đối tác chiến lược tin cậy, chuyên cung cấp các dòng máy chiết rót dịch đặc chất lượng cao đáp ứng tiêu chuẩn khắt khe của thị trường công nghiệp hiện đại.

Những giá trị vượt trội từ giải pháp công nghệ của chúng tôi:

• Tự động hóa hoàn toàn & Năng suất vượt trội: Hệ thống thiết bị tích hợp liên hoàn từ module cấp vỏ chai/hũ tự động, cụm vòi chiết lặn sâu chống tạo bọt cho đến máy siết nắp liên hoàn tốc độ cao, tối ưu hóa công suất vận hành cho nhà xưởng.
• Vận hành bền bỉ & Ổn định: Toàn bộ hệ thống cơ cấu van xoay điều hướng và lòng xylanh piston định lượng được gia công CNC chính xác tuyệt đối từ vật liệu thép không gỉ Inox 316L cao cấp vi sinh. Linh kiện cơ điện điều khiển và động cơ Servo nhập khẩu chính hãng từ các thương hiệu đầu ngành toàn cầu, đảm bảo máy chạy liên tục 24/7 với tỷ lệ lỗi hỏng tiệm cận bằng 0.
• Giải pháp may đo theo yêu cầu độc quyền: Đội ngũ kỹ sư giàu kinh nghiệm của Công ty TNHH Công Nghệ ABM Việt Nam luôn tiến hành thử nghiệm trực tiếp trên mẫu nguyên liệu dịch đặc và quy cách bao bì thực tế của khách hàng để tư vấn cấu hình loại đầu phun chống nhỏ giọt và hệ thống cánh khuấy gia nhiệt bồn chứa tương thích hoàn hảo nhất với dự án của doanh nghiệp.

Hãy chuẩn bị sẵn các thông số về đặc tính dòng lưu chất sệt cũng như quy cách bao bì hũ/chai hiện tại của bạn để đội ngũ kỹ sư của chúng tôi hỗ trợ tư vấn, lên phương án kỹ thuật và thiết lập cấu hình thiết bị chuẩn xác nhất cho nhà máy.

Để giúp chúng tôi tinh chỉnh tư vấn cấu hình vật liệu chính xác nhất cho nhà máy của bạn, xin vui lòng cho biết:

• Dòng nguyên liệu cụ thể của bạn là gì (tương sốt thực phẩm có hạt dăm, mứt trái cây cô đặc, kem mỹ phẩm hay keo hóa chất đặc sệt)?
• Dịch đặc của bạn có yêu cầu gia nhiệt liên tục trong bồn chứa để duy trì dòng chảy ổn định hay không?
• Dải dung tích nạp (ml) lớn nhất và nhỏ nhất bạn cần đáp ứng trên cùng một hệ thống máy là bao nhiêu?

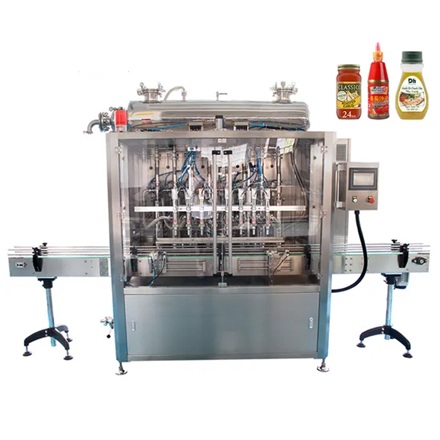

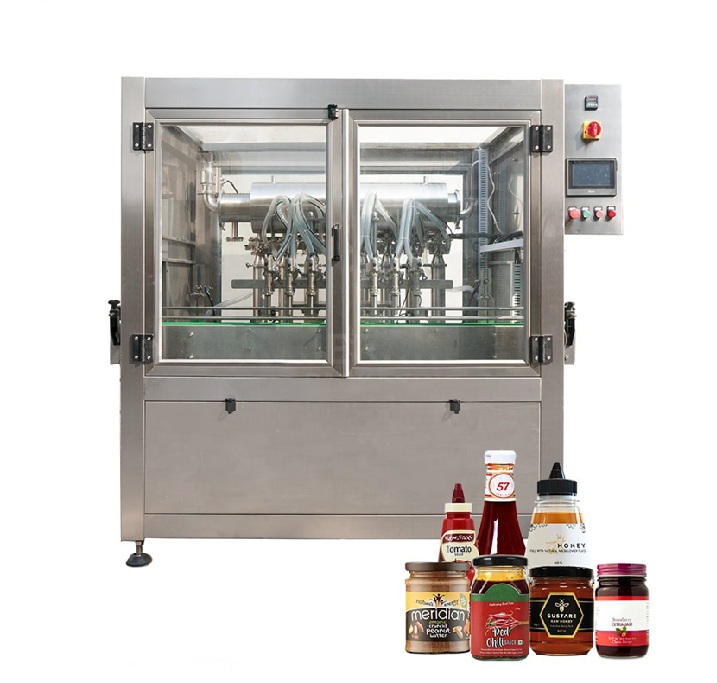

Mô tả máy chiết rót dịch đặc, dịch sệt, tương, sốt, mứt dùng piston

Máy chiết rót dịch đặc, dịch sệt, tương, sốt, mứt dùng piston tự động ABM-AF được thiết kế để tự động chiết rót chất lỏng có độ nhớt cao hoặc nhất định (Nếu bạn muốn đổ đầy chất lỏng có độ nhớt thấp, chẳng hạn như dầu, nước rửa tay, kem, nước sốt, mật ong, tương cà, … Máy được sử dụng chủ yếu trong ngành công nghiệp hóa chất, thực phẩm và dược phẩm. Máy chiết rót chất lỏng có rất nhiều ưu điểm, tất cả các bộ phận được làm bằng gia công chính xác CNC, toàn bộ máy sử dụng thép không gỉ chất lượng cao làm vật liệu sản xuất, các bộ phận điện chính của máy được nhập khẩu, điều khiển bằng PLC, hoạt động bằng màn hình cảm ứng, được điều khiển bằng động cơ servo chiết rót, độ chính xác cao gần như không cần bảo trì, chỉ cần bảo trì đơn giản.

Đặc điểm máy chiết rót dịch đặc, dịch sệt, tương, sốt, mứt dùng piston

• Người dùng có thể lựa chọn từ 2 đến 16 đầu chiết rót.
• Thiết kế đầu chiết rót chống nhỏ giọt.
• Khi chiết rót, đầu chiết rót sẽ được lắp vào đáy chai, đầu chiết rót sẽ nhô lên trong quá trình chiết rót.
• Khối lượng chiết rót có thể được điều chỉnh bằng cách chạm vào màn hình và lắc cần.
• Kiểm soát tần số, không có chai không đổ đầy.
• Sử dụng xi lanh chất lỏng loại trên, khi chất lỏng trong xi lanh không đủ, nó có thể tự động báo động và hoàn thành việc cung cấp chất lỏng một cách tự động.
