Máy sấy phun (tên tiếng Anh: Spray dryer) là giải pháp công nghệ chuyển đổi trạng thái vật liệu từ dạng lỏng sang dạng bột khô mịn cấp tốc chỉ trong vài phần mươi giây. Bài viết kỹ thuật chuyên sâu này cung cấp toàn bộ thông tin từ cấu tạo, nguyên lý vận hành đến tiêu chí lựa chọn thiết bị tối ưu cho kỹ sư vận hành, bộ phận thu mua và các chủ doanh nghiệp.



1. Định nghĩa Máy sấy phun là gì?

Máy sấy phun là thiết bị sấy khô hiện đại hoạt động bằng cách phun chất lỏng nguyên liệu (dạng dung dịch, dung dịch huyền phù, nhũ tương hoặc nồng độ đậm đặc) thành các hạt sương siêu mịn vào trong một buồng sấy chứa dòng không khí nóng chuyển động tốc độ cao. Quá trình bốc hơi dung môi diễn ra tức thì, để lại các hạt bột khô thành phẩm có độ đồng đều rất cao.



2. Nguyên lý hoạt động và quy trình vận hành

Công nghệ của máy phun sấy vận hành khép kín theo chu trình 4 giai đoạn kỹ thuật nghiêm ngặt:

1. Giai đoạn phun sương (Atomization): Chất lỏng nguyên liệu được bơm áp suất cao đẩy qua đĩa phun quay tốc độ lớn hoặc vòi phun áp lực để xé nhỏ dòng lỏng thành hàng triệu hạt sương siêu nhỏ, làm tăng tối đa diện tích tiếp xúc bề mặt.
2. Giai đoạn tiếp xúc dòng khí nóng: Không khí môi trường sau khi qua bộ gia nhiệt (đạt từ 150°C - 300°C tùy vật liệu) được thổi vào buồng sấy và tiếp xúc trực tiếp với các hạt sương nguyên liệu.
3. Giai đoạn bay hơi tách ẩm: Do diện tích bề mặt cực lớn, lượng nước hoặc dung môi trong hạt sương bốc hơi gần như ngay lập tức (chỉ mất từ 0.5 - 3 giây). Nhiệt độ hạt vật liệu giảm nhanh trong quá trình bay hơi, giúp bảo vệ cấu trúc bên trong không bị cháy khét.
4. Giai đoạn thu hồi sản phẩm: Dòng khí mang theo bột khô đi qua bộ tách gió xoáy Cyclon. Bột nặng hơn sẽ rơi xuống đáy thu hồi, còn khí thải mang theo hơi ẩm được quạt hút đẩy qua bộ lọc túi vải rồi thoát ra ngoài.

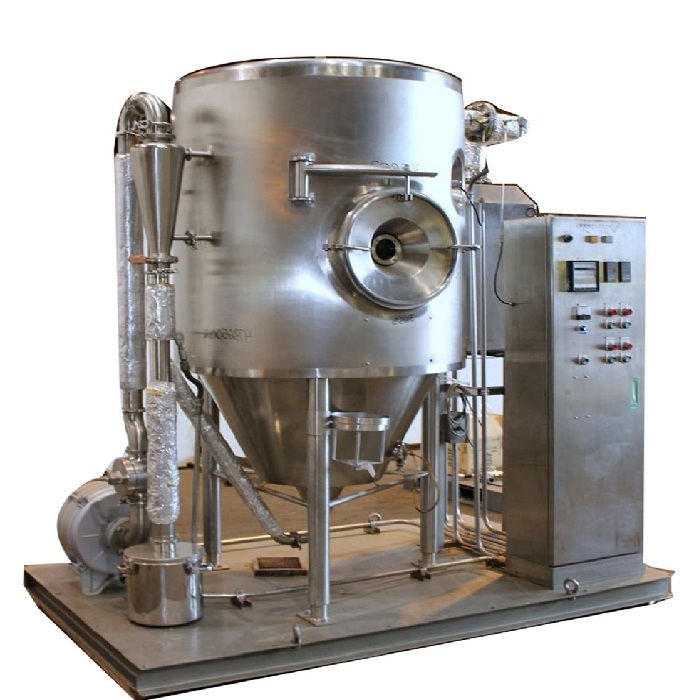

3. Cấu tạo chi tiết của Máy sấy phun công nghiệp

Một hệ thống Spray dryer hoàn chỉnh được cấu thành từ 5 bộ phận kỹ thuật cốt lõi:

• Hệ thống cấp liệu và phun sương: Gồm bơm định lượng (bơm nhu động hoặc bơm màng) và vòi phun áp lực hoặc đầu phun ly tâm tốc độ cao (quay từ 15.000 - 25.000 vòng/phút).
• Hệ thống gia nhiệt và cấp khí: Gồm bộ lọc khí sơ cấp, quạt cấp gió và bộ gia nhiệt (bằng điện trở, hơi nước hoặc buồng đốt gas) để chuẩn bị dòng khí nóng đạt chuẩn vi sinh.

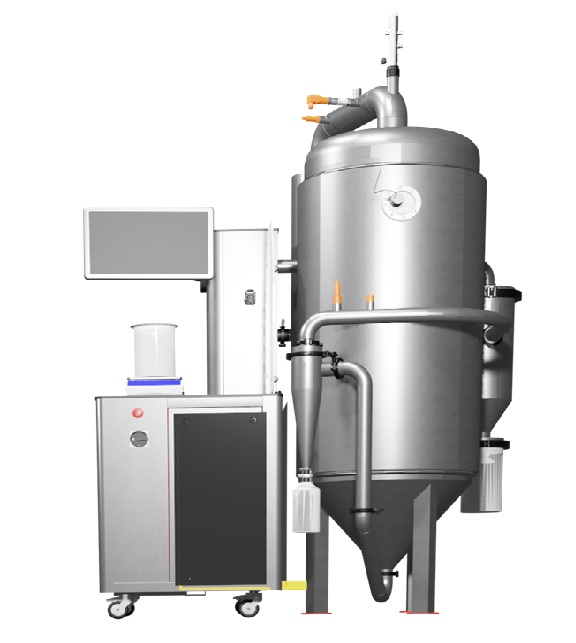

• Buồng sấy trung tâm (Drying Chamber): Cấu trúc hình trụ đáy nón, chế tạo hoàn toàn bằng Inox cao cấp (SUS304 hoặc SUS316L) đánh bóng gương bề mặt trong để tránh bám dính tâm vật liệu.
• Hệ thống thu hồi Cyclon: Bộ phận tách ly tâm cơ học giúp giữ lại hạt bột khô và xả khí thải.
• Tủ điều khiển trung tâm (PLC & HMI): Tích hợp các cảm biến đo nhiệt độ gió vào (Inlet Temperature), nhiệt độ gió ra (Outlet Temperature), áp suất buồng sấy và lưu lượng bơm cấp liệu.



4. Đặc điểm và lợi ích vượt trội của thiết bị

• Chất lượng bột hoàn hảo: Thành phẩm thu được có dạng hạt cầu, độ mịn cao, độ ẩm đồng đều (thường < 5%), khả năng hòa tan và phân tán trong nước cực tốt.
• Thời gian sấy siêu tốc: Quá trình chuyển pha diễn ra trong vài giây giúp bảo toàn nguyên vẹn hàm lượng chất dinh dưỡng, mùi vị, màu sắc và các hoạt chất sinh học nhạy cảm với nhiệt.
• Vận hành liên tục và ổn định: Khả năng hoạt động liên tục 24/7 giúp nhà máy tối ưu hóa quy trình sản xuất, không bị ngắt quãng như các phương pháp sấy mẻ tĩnh.
• Kiểm soát cỡ hạt linh hoạt: Dễ dàng điều chỉnh kích thước hạt bột mong muốn thông qua việc thay đổi tốc độ đĩa quay hoặc áp suất vòi phun.



5. Phân loại Máy sấy phun trên thị trường

Dựa trên phương thức phun sương và dòng chảy của khí, thiết bị được phân chia như sau:

• Phân loại theo bộ phận phun: Máy sấy phun ly tâm (Centrifugal Atomizer) và Máy sấy phun dùng vòi áp lực (Nozzle Atomizer).
• Phân loại theo chiều dòng khí: Dòng khí đồng hướng (Co-current - khí và vật liệu đi cùng chiều từ trên xuống), Dòng khí nghịch hướng (Counter-current) và Dòng hỗn hợp.
• Phân loại theo chức năng cải tiến: Máy phun sấy tạo hạt tích hợp tầng sôi (Fluidized bed) ở đáy buồng sấy, giúp các hạt bột mịn kết tụ lại với nhau thành cấu trúc hạt lớn hơn, giảm bụi bẩn khi đóng gói.



6. Ứng dụng thực tế của Máy sấy phun trong sản xuất

Thiết bị là mắt xích không thể thay thế trong nhiều dây chuyền sản xuất công nghiệp quy mô lớn:

• Ngành chế biến thực phẩm: Chuyên dùng làm máy phun sấy tạo bột, tạo hạt, tạo viên, tạo cốm cho các sản phẩm như sữa bột, bột cà phê hòa tan, bột nước ép trái cây, bột gia vị, bột trứng và đạm thực vật.
• Ngành dược phẩm và sinh học: Ứng dụng dòng máy Spray dryer for producing powders, granules, pellets để sản xuất các loại tá dược, kháng sinh, vitamin dạng bột, cao dược liệu cô đặc, enzymes và các men vi sinh kháng nhiệt.
• Ngành hóa chất và vật liệu: Sấy phun sản xuất bột giặt, bột màu sơn, gốm sứ kỹ thuật, chất xúc tác và các hợp chất hữu cơ đặc thù đòi hỏi độ đồng đều kích thước ngặt nghèo.

7. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi xây dựng cấu hình thiết bị cho phòng thu mua và kỹ thuật, doanh nghiệp cần chú ý các thông số cốt lõi sau:

Thông số kỹ thuật	Ý nghĩa công nghệ	Tiêu chuẩn khuyến nghị
Năng suất bốc hơi nước	Quyết định sản lượng đầu ra của máy (tính bằng kg hơi nước/giờ).	Từ 5kg/h (phòng thí nghiệm) đến hơn 500kg/h (nhà máy lớn)
Nhiệt độ gió vào (Inlet Temp)	Mức nhiệt tối đa khí nóng đạt được trước khi vào buồng.	Thay đổi linh hoạt từ 140°C đến 250°C
Nhiệt độ gió ra (Outlet Temp)	Nhiệt độ thực tế tác động lên độ ẩm hạt bột thành phẩm.	Duy trì ổn định từ 60°C đến 90°C
Kiểu đầu phun sương	Quyết định phân bố kích thước hạt bột khô.	Đầu phun ly tâm (tốc độ cao) hoặc Vòi phun khí nén
Vật liệu buồng sấy	Khả năng chống ăn mòn và độ bền cơ học của hệ thống.	Inox 304 (Tiêu chuẩn thực phẩm) hoặc Inox 316L (Tiêu chuẩn dược phẩm GMP)



8. Kinh nghiệm lựa chọn thiết bị phù hợp cho doanh nghiệp

• Độ nhớt và hàm lượng chất khô của dịch cấp liệu: Dịch quá đặc hoặc chứa nhiều sơ sẽ khó phun sương. Cần xác định rõ tỷ lệ chất khô (Total Solids) để chọn đúng công suất bơm và kiểu cấu tạo đĩa phun phù hợp.
• Yêu cầu về hình thái cấu trúc thành phẩm: Nếu sản phẩm cuối yêu cầu độ chảy loãng tốt và ít bụi, doanh nghiệp nên ưu tiên dòng máy spray drying granulator tích hợp hệ thống sấy tầng sôi để tạo hạt cốm/hạt thô thay vì bột mịn thông thường.
• Khả năng chịu nhiệt của hoạt chất: Đối với các dòng sản phẩm nhạy cảm nhiệt cao (như men vi sinh, lợi khuẩn), cần lựa chọn hệ thống có khả năng kiểm soát nhiệt độ gió ra cực kỳ chính xác ở mức thấp để tránh làm chết men.



9. Hướng dẫn vận hành – bảo trì – bảo dưỡng đúng kỹ thuật

• Vệ sinh đầu phun định kỳ: Đầu phun ly tâm hoặc vòi phun áp lực là linh kiện chính xác, cần được tháo rửa sạch sẽ sau mỗi ca làm việc để tránh tình trạng dịch liệu còn sót lại bị khô cứng gây nghẹt vòi hoặc lệch tâm quay.
• Kiểm tra độ kín của hệ thống Cyclon: Bất kỳ sự rò rỉ khí nào tại các khớp nối thu hồi bột đều làm sụt giảm lực hút ly tâm, dẫn đến thất thoát bột mịn ra ngoài môi trường theo đường khí thải.
• Xả bám dính thành buồng (Vệ sinh CIP): Định kỳ sử dụng hệ thống vệ sinh tại chỗ CIP (Clean-In-Place) để rửa sạch lớp bột mỏng bám dính trên vách buồng sấy, ngăn ngừa hiện tượng tích nhiệt gây cháy khét cục bộ.



10. Câu hỏi thường gặp (FAQ) về Máy sấy phun

Câu 1: Nhiệt độ sấy lên tới hơn 150°C có làm mất chất dinh dưỡng của sữa hoặc nước trái cây không?
Trả lời: Không. Mặc dù nhiệt độ gió vào rất cao, nhưng thời gian hạt sương tiếp xúc với nhiệt chỉ tính bằng giây và nước bay hơi liên tục đã làm mát bề mặt hạt vật liệu. Nhiệt độ thực tế của hạt bột luôn thấp hơn nhiệt độ gió ra (chỉ khoảng 60°C - 70°C), giúp bảo toàn dưỡng chất tối đa.

Câu 2: Dịch liệu có độ nhớt cao như mật ong, mạch nha có sấy phun được không?
Trả lời: Được, nhưng cần pha loãng ở tỷ lệ thích hợp hoặc phối trộn thêm chất trợ sấy (như Maltodextrin) để giảm độ nhớt và hạ thấp tính bám dính của đường khi tiếp xúc với thành buồng nóng.

Câu 3: Làm thế nào để điều chỉnh kích thước hạt bột thô hay mịn?
Trả lời: Bạn có thể tăng tốc độ quay của đĩa phun hoặc tăng áp suất khí nén cấp vào vòi phun để hạt sương nhỏ hơn (bột mịn hơn). Ngược lại, giảm tốc độ quay hoặc giảm áp suất sẽ cho hạt sương to hơn (bột thô hơn).

Câu 4: Hiện tượng dính vách buồng sấy xử lý như thế nào?
Trả lời: Hiện tượng này xảy ra do nhiệt độ sấy chưa tối ưu hoặc dịch liệu có tính dính cao. Có thể khắc phục bằng cách điều chỉnh nhiệt độ gió vào thấp xuống, bọc thêm lớp áo khí lạnh quanh buồng sấy (Air cooling jacket) hoặc dùng búa gõ khí nén tự động để làm rụng bột bám trên vách.

Câu 5: Sự khác biệt giữa sấy phun và sấy chân không là gì?
Trả lời: Sấy chân không xử lý nguyên liệu ở dạng rắn/bán rắn trong thời gian dài (vài tiếng) ở môi trường áp suất âm. Sấy phun chỉ xử lý nguyên liệu ở dạng lỏng dung dịch và chuyển đổi thành bột khô tức thì trong vài giây ở áp suất thường, cho năng suất liên tục cao hơn.

11. Xu hướng phát triển và công nghệ mới trong tương lai

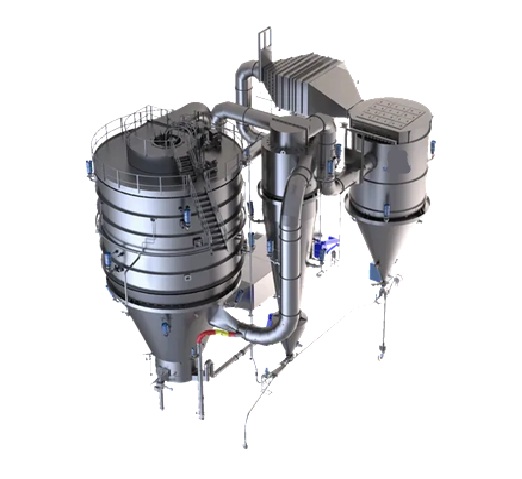

Xu hướng công nghệ sấy phun mới nhất hướng tới hệ thống Sấy phun chu trình khín (Closed-loop Spray Drying) ứng dụng khí trơ (khí Nitơ) thay cho không khí thông thường. Công nghệ này cho phép sấy an toàn các dung dịch chứa dung môi hữu cơ dễ cháy nổ (như cồn, acetone) và bảo vệ tuyệt đối các chất dễ bị oxy hóa. Hơi dung môi sau đó sẽ được ngưng tụ hoàn toàn để tái sử dụng, không phát thải ra môi trường.



12. ABM Việt Nam – Nhà cung cấp giải pháp Máy sấy phun tự động, chất lượng cao hàng đầu

Việc đầu tư một hệ thống sấy phun công nghiệp đòi hỏi độ chính xác cơ khí cực cao và sự am hiểu sâu sắc về đặc tính hóa-lý của từng loại vật liệu.

Công ty TNHH Công Nghệ ABM Việt Nam là đối tác công nghệ uy tín chuyên cung cấp các dòng dòng sản phẩm Máy sấy phun thế hệ mới với những ưu điểm vượt trội:

• Chất lượng cao tiêu chuẩn quốc tế: Toàn bộ thân máy, buồng sấy và hệ thống ống dẫn được gia công chuẩn xác từ thép không gỉ cao cấp, các mối hàn đạt chuẩn vi sinh, đảm bảo tuổi thọ thiết bị lâu dài.
• Vận hành tự động hóa hoàn toàn: Hệ thống điều khiển tích hợp PLC/HMI cao cấp, cho phép thiết lập và lưu trữ hàng chục quy trình sấy khác nhau, tự động cân bằng lượng cấp liệu theo biến động nhiệt độ gió ra.
• Tốc độ sấy cao, hiệu suất vượt trội: Thiết kế đĩa phun ly tâm và buồng khí động học tối ưu giúp tối đa hóa tốc độ bốc hơi, tăng sản lượng thu hồi bột mịn và giảm thiểu tỷ lệ bám dính vách buồng.
• Bền bỉ và vận hành ổn định: Thiết bị được thiết kế tối ưu cơ khí giúp hệ thống chạy êm ái, liên tục, giảm thiểu rung lắc ở dải tốc độ cao của đầu phun, mang lại giá trị kinh tế bền vững cho doanh nghiệp.

Đội ngũ kỹ sư giàu kinh nghiệm của ABM Việt Nam sẵn sàng hỗ trợ doanh nghiệp từ khâu thử nghiệm mẫu, tư vấn lựa chọn cấu hình máy tối ưu cho đến dịch vụ lắp đặt, chuyển giao công nghệ sấy và bảo trì dài hạn.
