Thiết bị trao đổi nhiệt dạng xoắn ốc - Spiral heat exchanger

THIẾT BỊ TRAO ĐỔI NHIỆT DẠNG XOẮN ỐC LÀ GÌ?

Thiết bị trao đổi nhiệt dạng xoắn ốc (Spiral heat exchanger) là dòng thiết bị trao đổi nhiệt được thiết kế với cấu trúc đặc biệt gồm hai tấm kim loại cuộn theo dạng xoắn để tạo thành hai kênh dòng chảy đồng tâm riêng biệt. Thiết kế này cho phép hai lưu chất có nhiệt độ khác nhau trao đổi nhiệt hiệu quả mà không tiếp xúc trực tiếp với nhau. Về cấu tạo, lưu chất chính đi vào từ mặt trước thông qua mặt bích và thoát ra ở phía trên, trong khi lưu chất thứ cấp đi vào từ phía trên và thoát ra ở phía sau. Cấu trúc xoắn ốc của các tấm kim loại bên trong giúp hai dòng nóng và lạnh luôn được tách biệt hoàn toàn trong suốt quá trình vận hành, tối ưu hiệu suất truyền nhiệt đồng thời ngăn ngừa hiện tượng nhiễm chéo.

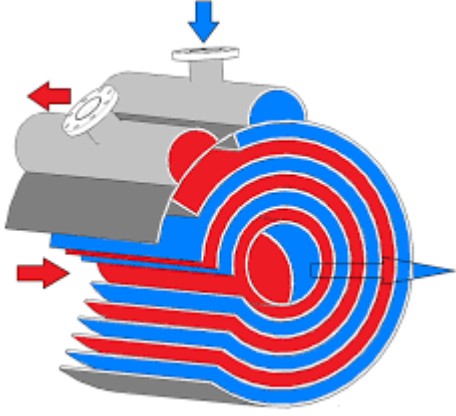

Trong quá trình hoạt động, hai lưu chất di chuyển theo nguyên lý dòng chảy ngược chiều. Một lưu chất đi từ tâm thiết bị ra phía ngoài, còn lưu chất kia đi từ mép ngoài vào trung tâm. Cấu hình dòng chảy ngược chiều này là yếu tố quan trọng giúp thiết bị trao đổi nhiệt dạng xoắn ốc đạt hiệu suất truyền nhiệt cao và là một trong những đặc điểm nổi bật nhất của dòng thiết bị này.

NGUYÊN LÝ HOẠT ĐỘNG CỦA THIẾT BỊ TRAO ĐỔI NHIỆT DẠNG XOẮN ỐC

Nguyên lý hoạt động của thiết bị trao đổi nhiệt dạng tấm xoắn ốc dựa trên cơ chế truyền nhiệt và động lực học chất lưu. Thiết bị được thiết kế với một kênh dòng chảy dài liên tục có tiết diện hình chữ nhật đồng đều, mang lại nhiều ưu điểm vận hành nổi bật:

Phân bố lưu chất đồng đều

Thiết kế kênh xoắn giúp lưu chất được phân bố đồng đều trên toàn bộ bề mặt trao đổi nhiệt. Điều này hạn chế sự hình thành điểm nóng hoặc vùng dòng chảy trì trệ, từ đó giảm nguy cơ đóng cặn cục bộ và suy giảm hiệu suất truyền nhiệt.

Tăng cường dòng chảy rối

Độ cong liên tục của kênh dòng chảy tạo ra hiện tượng dòng chảy rối ngay cả khi vận tốc lưu chất tương đối thấp. Dòng chảy rối giúp phá vỡ lớp màng biên hình thành trên bề mặt trao đổi nhiệt, từ đó làm tăng đáng kể hệ số truyền nhiệt đối lưu. Trong thực tế, thiết bị trao đổi nhiệt dạng xoắn ốc có thể đạt hiệu suất truyền nhiệt cao hơn từ 50–100% so với thiết bị trao đổi nhiệt dạng ống chùm trong cùng điều kiện vận hành.

Truyền nhiệt ngược chiều thực sự

Nhờ hai lưu chất di chuyển theo hai hướng đối lập, thiết bị tạo ra chênh lệch nhiệt độ lớn dọc theo toàn bộ chiều dài dòng chảy. Điều này tối đa hóa động lực truyền nhiệt và thậm chí có thể đạt hiện tượng “giao điểm nhiệt độ”, khi nhiệt độ đầu ra của lưu chất được làm lạnh cao hơn nhiệt độ đầu vào của lưu chất gia nhiệt. Đối với các lưu chất dễ đông đặc, tạo gel hoặc đóng cặn, đôi khi cấu hình dòng chảy song song sẽ được áp dụng để hạn chế nguy cơ tắc nghẽn.

Quá trình vận hành

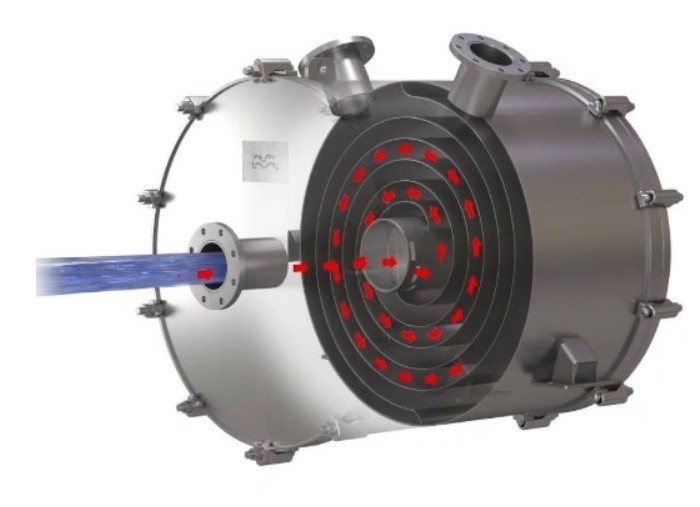

Lưu chất chính đi vào thiết bị, lấp đầy khoang xoắn và di chuyển dọc theo đường xoắn đến cửa xả. Đồng thời, lưu chất thứ cấp đi vào từ phía trên và chảy trong kênh liền kề đến đầu ra tương ứng. Quá trình truyền nhiệt diễn ra thông qua tấm kim loại ngăn cách giữa hai kênh dòng chảy, giúp mỗi lưu chất đạt được nhiệt độ mong muốn trước khi thoát ra khỏi thiết bị.

ƯU ĐIỂM NỔI BẬT CỦA THIẾT BỊ TRAO ĐỔI NHIỆT DẠNG XOẮN ỐC

1. Hiệu suất truyền nhiệt cao

Thiết bị trao đổi nhiệt dạng xoắn ốc được thiết kế để tạo dòng chảy rối liên tục và giảm điện trở nhiệt, từ đó nâng cao đáng kể hiệu quả truyền nhiệt. So với các thiết bị trao đổi nhiệt dạng ống chùm truyền thống, thiết bị trao đổi nhiệt dạng xoắn ốc có thể đạt cùng công suất truyền nhiệt với kích thước nhỏ gọn hơn nhiều, giúp tiết kiệm năng lượng và giảm chi phí vận hành.

Sự kết hợp giữa cơ chế dòng chảy ngược chiều và dòng chảy rối giúp tăng cường hiệu quả trao đổi nhiệt, duy trì hiệu suất cao ngay cả trong điều kiện lưu lượng thấp – nơi nhiều thiết bị trao đổi nhiệt thông thường hoạt động kém hiệu quả. Đây là lựa chọn lý tưởng cho các quy trình công nghiệp yêu cầu tối đa hóa khả năng thu hồi nhiệt.

2. Thiết kế kết cấu nhỏ gọn

Bộ trao đổi nhiệt dạng tấm xoắn ốc có kích thước lắp đặt nhỏ hơn đáng kể so với nhiều thiết kế truyền thống. Đường dòng chảy dài được cuộn xoắn hợp lý bên trong thiết bị, giúp tăng thời gian trao đổi nhiệt mà không cần không gian lắp đặt lớn. Đặc điểm này đặc biệt phù hợp với các nhà máy có diện tích hạn chế hoặc các dự án cải tạo hệ thống hiện hữu.

3. Khả năng tự làm sạch

Một trong những ưu điểm nổi bật nhất của thiết bị trao đổi nhiệt dạng xoắn ốc là khả năng tự làm sạch tự nhiên. Kênh dòng chảy liên tục tạo ra lực cắt cao trên bề mặt, giúp hạn chế bám cặn và giảm hiện tượng fouling. Thiết kế xoắn liên tục cũng giúp chất lỏng chứa hạt rắn, sợi hoặc thành phần có độ nhớt cao lưu thông dễ dàng mà không gây tắc nghẽn.

Nhờ đó, thiết bị trao đổi nhiệt dạng xoắn ốc rất phù hợp cho các ứng dụng xử lý bùn đặc, nước thải, huyền phù hoặc môi chất chứa sợi. Trong nhiều môi trường công nghiệp, thiết bị có chu kỳ bảo trì dài hơn so với các loại thiết bị trao đổi nhiệt khác, giúp giảm thời gian dừng máy và chi phí bảo trì.

4. Xử lý hiệu quả các lưu chất phức tạp

Kênh dòng chảy rộng cho phép bộ trao đổi nhiệt dạng xoắn ốc xử lý hiệu quả các lưu chất có độ nhớt cao hoặc chứa hạt rắn. Các môi chất như bùn hóa chất, nước thải, bột giấy hoặc chất lỏng chứa hạt mà các thiết bị truyền thống dễ bị nghẹt thường vẫn có thể lưu thông ổn định trong thiết kế xoắn ốc.

Thiết bị có thể được chế tạo bằng các vật liệu chống ăn mòn hoặc kháng hóa chất, đồng thời hoạt động tốt trong điều kiện nhiệt độ cao và áp suất trung bình đến cao. Điều này giúp thiết bị trao đổi nhiệt dạng xoắn ốc được ứng dụng rộng rãi trong nhiều ngành công nghiệp như hóa chất, hóa dầu, xử lý nước thải, thực phẩm và đồ uống.

5. Dễ bảo trì và vệ sinh

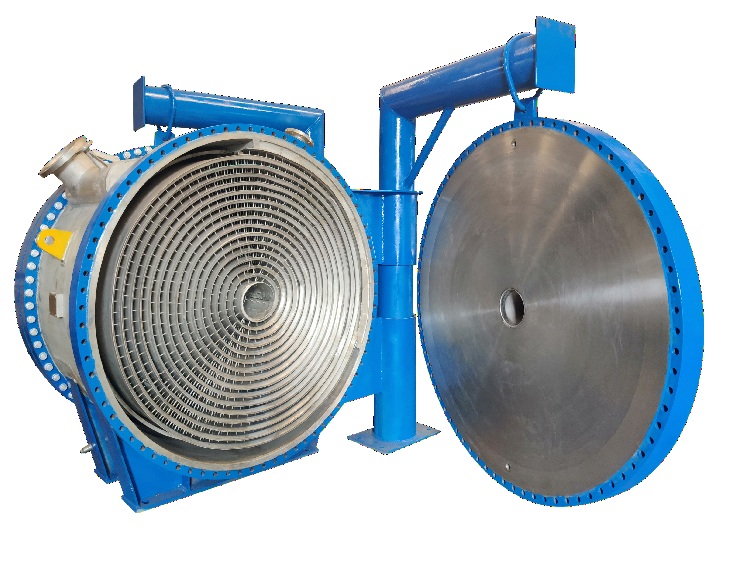

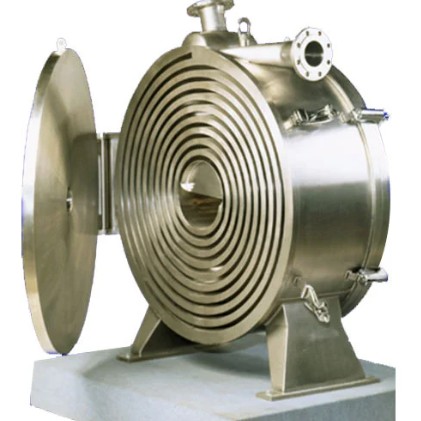

Thiết bị trao đổi nhiệt dạng xoắn ốc thường được thiết kế với nắp tháo rời, cho phép tiếp cận toàn bộ bề mặt bên trong để kiểm tra, vệ sinh hoặc bảo trì thủ công. So với các thiết bị dạng ống chùm hoặc dạng tấm cần tháo rời nhiều cụm chi tiết phức tạp, việc bảo trì thiết bị xoắn ốc đơn giản và nhanh chóng hơn nhiều.

Mặc dù trong trường hợp fouling nghiêm trọng có thể cần tháo rời thiết bị, nhưng việc vệ sinh định kỳ và kiểm tra thông thường vẫn rất thuận tiện. Về lâu dài, chi phí đầu tư ban đầu cao hơn sẽ được bù đắp nhờ hiệu suất vận hành tốt và chi phí bảo trì thấp.

ỨNG DỤNG CỦA THIẾT BỊ TRAO ĐỔI NHIỆT DẠNG XOẮN ỐC

Thiết bị trao đổi nhiệt dạng xoắn ốc được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ thiết kế đặc biệt và hiệu suất truyền nhiệt vượt trội:

• Ngành hóa chất và hóa dầu: Gia nhiệt hoặc làm mát các dòng lưu chất có độ nhớt cao hoặc chứa hạt rắn như dung dịch polymer, bùn phản ứng hoặc dầu nhớt.
• Nhà máy xử lý nước thải: Thu hồi nhiệt từ nước thải, bùn hoặc hệ thống phân hủy yếm khí. Khả năng tự làm sạch giúp thiết bị xử lý tốt lưu chất có hàm lượng rắn cao.
• Ngành điện: Ứng dụng trong hệ thống làm mát, thu hồi nhiệt thải hoặc gia nhiệt nước cấp nhằm nâng cao hiệu suất năng lượng.
• Ngành thực phẩm và đồ uống: Gia nhiệt và làm mát các sản phẩm có độ nhớt cao như siro, mứt hoặc nước sốt trong khi vẫn đảm bảo hiệu quả truyền nhiệt và yêu cầu vệ sinh.
• Ngành giấy và bột giấy: Xử lý hiệu quả dòng bột giấy chứa sợi – môi trường mà nhiều thiết bị trao đổi nhiệt truyền thống dễ bị tắc nghẽn hoặc bám cặn.

HẠN CHẾ CỦA THIẾT BỊ TRAO ĐỔI NHIỆT DẠNG XOẮN ỐC

Mặc dù thiết bị trao đổi nhiệt dạng xoắn ốc sở hữu nhiều ưu điểm vượt trội, vẫn tồn tại một số hạn chế cần được cân nhắc trong quá trình lựa chọn và thiết kế:

Chi phí đầu tư ban đầu cao

Do kết cấu và quy trình chế tạo phức tạp, thiết bị trao đổi nhiệt dạng xoắn ốc thường có giá thành cao hơn so với các thiết bị trao đổi nhiệt dạng ống chùm hoặc dạng tấm truyền thống. Đối với các hệ thống quy mô nhỏ, chênh lệch chi phí này có thể khá đáng kể.

Giới hạn áp suất làm việc

Mặc dù phù hợp với điều kiện áp suất trung bình, khả năng chịu áp của thiết bị trao đổi nhiệt dạng xoắn ốc vẫn thấp hơn so với nhiều thiết bị trao đổi nhiệt dạng ống chùm công nghiệp nặng. Điều này hạn chế việc ứng dụng trong các hệ thống áp suất cực cao.

Bảo trì khi fouling nghiêm trọng

Trong trường hợp fouling nặng, thiết bị có thể cần tháo rời hoàn toàn để vệ sinh, gây tốn thời gian và công sức hơn so với một số thiết kế cho phép làm sạch trực tuyến.

Hạn chế về khả năng thay đổi công suất

Khác với thiết bị trao đổi nhiệt dạng tấm có thể tăng hoặc giảm số lượng tấm để thay đổi công suất truyền nhiệt, thiết bị trao đổi nhiệt dạng xoắn ốc có diện tích trao đổi nhiệt cố định sau khi chế tạo.

Giới hạn với lưu chất cực kỳ nhớt hoặc chứa hạt lớn

Các lưu chất có độ nhớt quá cao hoặc chứa hạt rắn kích thước lớn có thể làm tăng trở lực dòng chảy và giảm hiệu suất truyền nhiệt. Dù có khả năng xử lý tốt hơn nhiều thiết kế khác, thiết bị trao đổi nhiệt dạng xoắn ốc vẫn tồn tại giới hạn vận hành thực tế.

SO SÁNH THIẾT BỊ TRAO ĐỔI NHIỆT DẠNG XOẮN ỐC VỚI CÁC LOẠI THIẾT BỊ TRAO ĐỔI NHIỆT KHÁC

Trong các ứng dụng truyền nhiệt công nghiệp, thiết bị trao đổi nhiệt dạng xoắn ốc thường được so sánh với thiết bị trao đổi nhiệt dạng ống chùm và thiết bị trao đổi nhiệt dạng tấm:

Hiệu suất truyền nhiệt

Thiết bị trao đổi nhiệt dạng xoắn ốc và dạng tấm đều tận dụng dòng chảy rối để tăng cường truyền nhiệt, thường có hiệu suất cao hơn thiết bị trao đổi nhiệt dạng ống chùm – loại thường cần diện tích truyền nhiệt lớn hơn để đạt cùng hiệu quả.

Khả năng chống fouling

Thiết bị trao đổi nhiệt dạng xoắn ốc có khả năng tự làm sạch nhờ kênh dòng chảy liên tục, giúp giảm fouling và kéo dài chu kỳ bảo trì. Thiết bị dạng ống chùm có mức fouling trung bình, trong khi thiết bị dạng tấm với khe hẹp dễ bị tắc nghẽn hơn.

Kích thước lắp đặt

Thiết bị trao đổi nhiệt dạng xoắn ốc và dạng tấm có thiết kế nhỏ gọn, phù hợp với không gian hạn chế, trong khi thiết bị dạng ống chùm thường chiếm nhiều diện tích hơn.

Khả năng xử lý lưu chất phức tạp

Thiết bị trao đổi nhiệt dạng xoắn ốc đặc biệt hiệu quả với bùn, huyền phù và lưu chất chứa sợi – những môi trường dễ gây nghẹt cho thiết bị dạng ống chùm hoặc dạng tấm.

Chi phí

Do cấu tạo phức tạp, thiết bị trao đổi nhiệt dạng xoắn ốc thường có chi phí đầu tư ban đầu cao hơn. Trong khi đó, thiết bị dạng ống chùm và dạng tấm thường tiết kiệm chi phí đầu tư hơn ở giai đoạn đầu.

Khả năng chịu áp

Thiết bị trao đổi nhiệt dạng ống chùm có khả năng chịu áp cao nhất, tiếp theo là thiết bị trao đổi nhiệt dạng xoắn ốc, còn thiết bị dạng tấm thường có giới hạn áp suất thấp hơn.

Tính linh hoạt

Thiết bị trao đổi nhiệt dạng tấm có thể dễ dàng thay đổi công suất bằng cách thêm hoặc bớt tấm trao đổi nhiệt. Thiết bị trao đổi nhiệt dạng xoắn ốc có diện tích truyền nhiệt cố định sau chế tạo, còn thiết bị dạng ống chùm có thể điều chỉnh ở mức độ nhất định thông qua cấu hình bó ống.

Bảo trì

Thiết bị trao đổi nhiệt dạng xoắn ốc yêu cầu ít bảo trì định kỳ nhưng có thể tốn công khi fouling nghiêm trọng. Thiết bị dạng ống chùm và dạng tấm thường cần bảo trì thường xuyên hơn, dù một số thiết kế cho phép vệ sinh trực tuyến.

Các yếu tố cần cân nhắc khi lựa chọn Thiết bị trao đổi nhiệt dạng xoắn ốc

Khi lựa chọn thiết bị trao đổi nhiệt dạng xoắn ốc, cần đánh giá kỹ các yếu tố sau:

• Đặc tính lưu chất: Độ nhớt, hàm lượng chất rắn, thành phần hóa học và xu hướng fouling. Thiết bị trao đổi nhiệt dạng xoắn ốc đặc biệt phù hợp với lưu chất có độ nhớt cao, chứa hạt rắn hoặc dễ fouling.
• Điều kiện vận hành: Nhiệt độ, áp suất và lưu lượng cần được xem xét để lựa chọn vật liệu và kết cấu phù hợp.
• Không gian lắp đặt: Thiết kế nhỏ gọn là lợi thế lớn trong các khu vực hạn chế diện tích.
• Chi phí vòng đời: Cần đánh giá tổng chi phí sở hữu bao gồm năng lượng, bảo trì và tuổi thọ thiết bị thay vì chỉ tập trung vào chi phí đầu tư ban đầu.

HƯỚNG DẪN BẢO TRÌ THIẾT BỊ TRAO ĐỔI NHIỆT DẠNG XOẮN ỐC

Để đảm bảo hiệu suất và tuổi thọ vận hành lâu dài, nên thực hiện các biện pháp sau:

Kiểm tra định kỳ

Theo dõi tình trạng fouling, rò rỉ hoặc mài mòn. Sự thay đổi về nhiệt độ hoặc lưu lượng có thể là dấu hiệu cho thấy hiệu suất đang suy giảm.

Vệ sinh phòng ngừa

Đối với các lưu chất dễ fouling, nên xây dựng lịch vệ sinh định kỳ bằng các hóa chất làm sạch phù hợp.

Giám sát vận hành

Theo dõi liên tục dữ liệu nhiệt độ, áp suất và lưu lượng để phát hiện bất thường kịp thời.

Bảo trì chuyên nghiệp

Khi cần tháo rời, vệ sinh hoặc kiểm tra tổng thể, nên sử dụng đội ngũ kỹ thuật có kinh nghiệm để đảm bảo an toàn và hiệu quả.

Kết luận

Thiết bị trao đổi nhiệt dạng xoắn ốc giữ vai trò quan trọng trong các hệ thống truyền nhiệt công nghiệp nhờ thiết kế xoắn đặc biệt kết hợp hiệu suất truyền nhiệt cao, kết cấu nhỏ gọn, khả năng tự làm sạch và khả năng xử lý lưu chất phức tạp.

Thiết bị đặc biệt phù hợp với các môi trường có độ nhớt cao, chứa chất rắn hoặc dễ fouling – những điều kiện mà các thiết bị trao đổi nhiệt truyền thống thường hoạt động kém hiệu quả.

Mặc dù chi phí đầu tư ban đầu có thể cao hơn, khả năng tiết kiệm năng lượng và giảm chi phí bảo trì giúp thiết bị trao đổi nhiệt dạng xoắn ốc mang lại hiệu quả kinh tế lâu dài vượt trội. Trong các ngành hóa chất, môi trường, năng lượng, thực phẩm và giấy, thiết bị giúp tăng hiệu quả thu hồi nhiệt, giảm chi phí vận hành và hỗ trợ các quy trình sản xuất xanh, hiệu quả hơn.

Đối với kỹ sư và doanh nghiệp lựa chọn thiết bị truyền nhiệt, việc hiểu rõ nguyên lý hoạt động, đặc tính vận hành và khả năng ứng dụng của thiết bị trao đổi nhiệt dạng xoắn ốc là yếu tố quan trọng để tối ưu hiệu quả truyền nhiệt và đảm bảo vận hành công nghiệp ổn định, bền vững.
