Máy phun bi dạng rổ xoay, giỏ xoay, lồng quay

Máy phun bi dạng rổ xoay, giỏ xoay, lồng quay

Máy phun bi dạng rổ quay là giải pháp công nghệ làm sạch bề mặt tự động chuyên biệt dành cho các nhóm chi tiết cơ khí có kích thước nhỏ và khối lượng nhẹ. Đối với các kỹ sư cơ khí, bộ phận thu mua và các chủ doanh nghiệp, việc đầu tư hệ thống này giúp xử lý triệt để bài toán bóc tách lớp oxit, cát đúc hoặc bavia bám dính một cách đồng đều với chi phí vận hành thấp nhất.

Bài viết này cung cấp các phân tích kỹ thuật chuyên sâu và các tiêu chí cốt lõi khi lựa chọn dòng máy phun bi rổ quay công nghiệp.



1. Định nghĩa máy phun bi dạng rổ quay là gì?

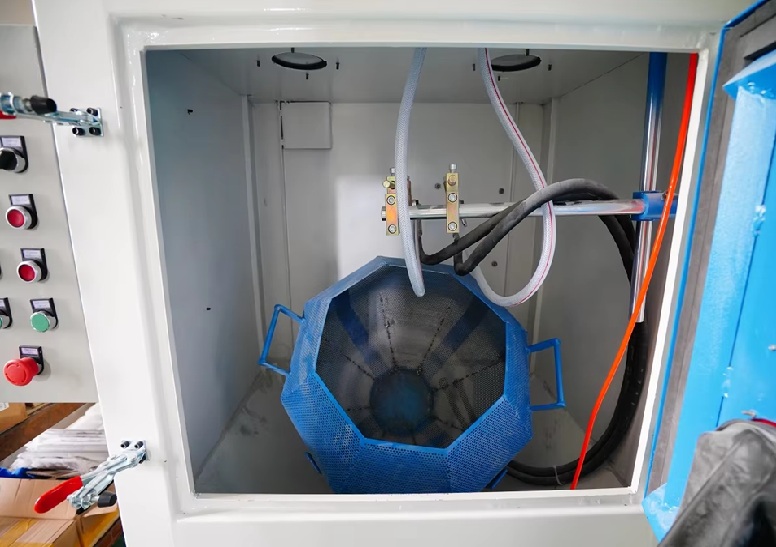

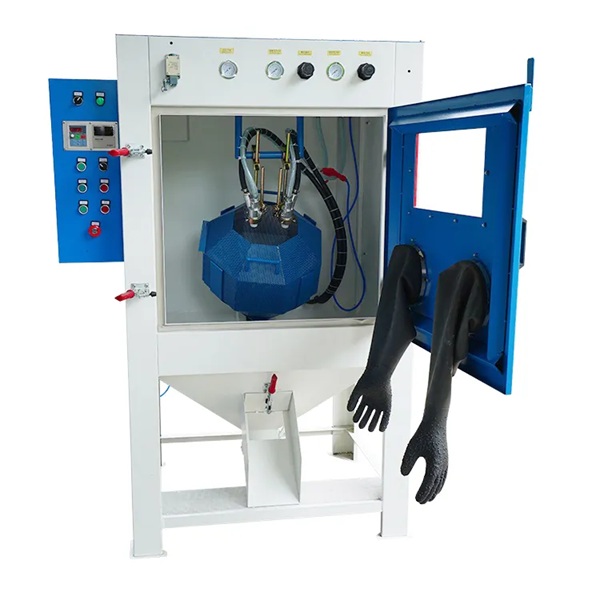

Máy phun bi dạng rổ quay (tên tiếng Anh chuyên ngành: basket shot blasting machine hoặc rotary basket shot blasting machine) là dòng máy làm sạch cơ khí sử dụng một chiếc rổ (giỏ/lồng) dạng lưới hình trụ chế tạo từ vật liệu chống mài mòn cao cấp.

Khi vận hành, chiếc rổ này sẽ quay tròn liên tục quanh trục nghiêng hoặc trục ngang với tốc độ chậm, khiến các chi tiết bên trong lộn nhào và tự đảo trộn góc cạnh một cách nhịp nhàng. Đồng thời, luồng hạt bi thép được bắn ra từ đầu phun cánh văng tốc độ cao phía trên sẽ thâm nhập vào bên trong rổ qua các mắt lưới, dội trực tiếp lên bề mặt sản phẩm để làm sạch hoàn chỉnh. Thiết bị này còn được biết đến với tên gọi là máy phun bi dạng giỏ xoay, lồng xoay.



2. Ứng dụng thực tế trong công nghiệp chế tạo

Nhờ kết cấu lồng chứa khép kín, thiết bị này là lựa chọn tối ưu như một dòng máy phun bi làm sạch sản phẩm kim loại nhỏ, nhẹ khó cố định trên các hệ thống băng tải thông thường:

• Ngành sản xuất ốc vít và phụ tùng: Làm sạch vảy nhiệt, rỉ sét cho bu lông, đai ốc, đinh tán, lò xo, vòng đệm, kim bấm.
• Ngành phụ tùng xe máy, ô tô:

Đóng vai trò là hệ thống máy phun bi làm sạch sản phẩm đúc, sản phẩm rèn, chi tiết kim loại sau gia công cỡ nhỏ như bánh răng truyền động, tay biên, khớp nối, đầu ren, van vòi đồng/nhôm.

• Công đoạn hoàn thiện bề mặt: Loại bỏ lớp bavia sắc nhọn sau khi đột dập, mài giũa hoặc cắt laser cho các chi tiết bản lề, phụ kiện ngành khóa, dụng cụ cầm tay.



3. Đặc điểm kỹ thuật và lợi ích vận hành vượt trội

Đặc điểm cấu trúc cơ khí chính xác

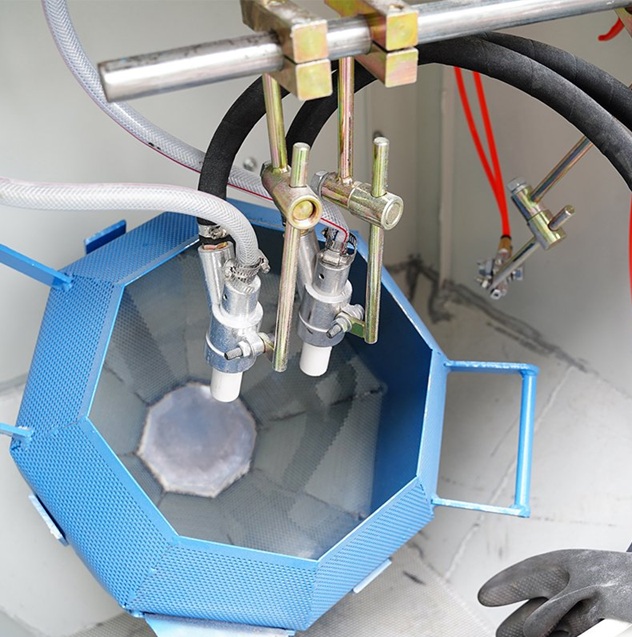

• Lồng xoay đục lỗ tối ưu: Rổ quay được chế tạo bằng thép hợp kim mangan cường độ cao hoặc bọc polyurethane chống mài mòn, được đục các lỗ lưới có kích thước tính toán kỹ lưỡng để thoát hạt bi nhưng không làm rơi sản phẩm ra ngoài.
• Cơ cấu dẫn động nghiêng linh hoạt: Rổ xoay có thể được thiết kế với góc nghiêng cố định hoặc có thể lật nghiêng tự động bằng xylanh thủy lực/khí nén giúp khâu nạp phôi và xả thành phẩm diễn ra nhanh chóng.
• Hệ thống cánh văng ly tâm đơn: Thường sử dụng một đầu phun cánh văng lắp trực diện với miệng rổ hoặc thân rổ, hướng luồng bi tập trung 100% vào vùng lõi chứa phôi.

Lợi ích kinh tế và sản xuất cho doanh nghiệp

• Bảo vệ phôi mỏng, tránh sứt mẻ: Chu trình đảo của giỏ xoay rất nhẹ nhàng và đều đặn, giảm thiểu lực va đập quá mạnh giữa các phôi với nhau, bảo vệ an toàn cho các đường ren tinh xảo hoặc các biên dạng mỏng mảnh.
• Kích thước gọn gàng, tiết kiệm diện tích: Máy có kết cấu tích hợp nguyên khối (Monoblock) bao gồm cả buồng phun, hệ thống thu hồi bi và bộ lọc bụi, rất thích hợp cho các nhà xưởng có không gian hạn chế.
• Vận hành khép kín, an toàn: Buồng phun đóng cửa kín bằng hệ thống gioăng cao su dày kết hợp công tắc hành trình an toàn, triệt tiêu hoàn toàn bụi mịn và tiếng ồn phát tán ra môi trường làm việc.



4. Cấu tạo và nguyên lý hoạt động của máy phun bi lồng xoay

Cấu tạo chi tiết các module chức năng

Hệ thống rotating basket shot blasting machine for castings, forgings, foundry, machining parts tiêu chuẩn bao gồm các bộ phận cơ bản sau:

[Phôi kim loại nhỏ] ──> [Rổ quay đục lỗ (Rotary Basket)]

                                 │

[Hệ thống hút lọc bụi] <── [Đầu phun cánh văng tốc độ cao]

                                 │

[Phễu thu hồi đáy] ──> [Sàng rung kẹp hạt] ──> [Gàu tải đứng / Trở lại đầu phun]

1. Rổ quay (Rotating Basket): Module trung tâm chứa phôi, kết nối với motor giảm tốc để điều chỉnh tốc độ quay (vòng/phút).
2. Đầu văng bi (Blast Wheel Unit): Cụm bánh xoay chứa các cánh gạt chịu mài mòn, tăng tốc hạt bi thép lên vận tốc cực đại bằng lực ly tâm.
3. Hệ thống tuần hoàn tách bi cám: Phễu thu hồi dưới đáy máy dẫn hạt bi và bụi bẩn qua lưới sàng lọc để tách mẩu bavia thừa, đưa bi sạch trở lại bồn chứa phía trên thông qua hệ thống hút chân không hoặc gàu tải nhỏ.
4. Tủ điều khiển điện: Hệ thống điều khiển tích hợp rơ-le thời gian hoặc PLC, màn hình hiển thị cho phép cài đặt chính xác thời gian phun của từng mẻ.

Nguyên lý hoạt động kỹ thuật

Công nhân hoặc cánh tay robot mở cửa máy, nạp khối lượng phôi nhỏ vào trong lòng rổ quay và đóng cửa buồng -> Rổ quay bắt đầu chuyển động xoay tròn khiến các chi tiết nhỏ lăn đảo liên tục, phơi bày mọi góc cạnh -> Đầu phun cánh văng kích hoạt, hút hạt bi thép từ bồn chứa và bắn phá trực diện vào lòng rổ qua các mắt lưới -> Hạt bi đập vào sản phẩm, bóc tách vết bẩn, rỉ sét rồi rơi xuyên qua lỗ lưới xuống phễu đáy -> Hệ thống lọc tách bụi thu hồi bi sạch và đẩy bụi mịn vào bộ túi lọc xung khí nén -> Khi hết thời gian hẹn giờ (thường từ 5 - 10 phút), đầu phun dừng hẳn, rổ xoay tiếp tục quay thêm một vài vòng để giũ sạch hạt bi còn kẹt trong sản phẩm trước khi mở cửa xả thành phẩm.

5. Các thông số kỹ thuật cốt lõi cần lưu ý khi lựa chọn máy

Để bộ phận Thu mua phối hợp hiệu quả với phòng Kỹ thuật thiết bị chọn đúng cấu hình model, cần đặc biệt lưu ý các thông số kỹ thuật sau:

Thông số kỹ thuật	Ý nghĩa đối với chất lượng làm sạch sản phẩm nhỏ
Kích thước rổ quay (Đường kính x Chiều dài)	Quyết định không gian chứa và giới hạn kích thước tối đa của chi tiết kim loại nạp vào.
Tải trọng tối đa của mẻ (Load Capacity)	Trọng lượng lớn nhất của khối phôi nạp vào rổ (ví dụ: 50kg, 100kg, 150kg, 200kg).
Kích thước lỗ lưới của rổ	Phải luôn nhỏ hơn kích thước nhỏ nhất của sản phẩm để tránh lọt phôi xuống đáy máy gây kẹt trục tải.
Đường kính hạt bi sử dụng	Thường dùng hạt bi thép siêu mịn (từ 0.2mm - 0.8mm) để len lỏi vào các khe nhỏ, bước ren của linh kiện.
Tốc độ quay của rổ (RPM)	Khả năng điều chỉnh tốc độ xoay (ví dụ từ 5 - 15 vòng/phút) để kiểm soát lực va đập của phôi.
Công suất đầu phun bi	Thường từ 4.0kW - 7.5kW, đảm bảo đủ lực đánh bật lớp oxit cứng mà không tốn quá nhiều điện năng.



6. Hướng dẫn vận hành, bảo trì và bảo dưỡng định kỳ

Để duy trì độ ổn định cơ khí cho hệ thống phun bi rổ quay, quy trình bảo dưỡng cần tuân thủ nghiêm ngặt các bước sau:

Lưu ý khi vận hành

• Không nạp phôi quá đầy: Lượng phôi nạp vào chỉ nên chiếm từ 40% - 50% thể tích của rổ quay. Nếu nạp quá đầy, phôi ở tâm khối sẽ không thể đảo ra ngoài bề mặt để tiếp xúc với luồng bi phun, dẫn đến chất lượng làm sạch không đồng đều.
• Kiểm tra độ mòn của mắt lưới: Tránh để hạt bi mài mòn làm rộng các lỗ lưới trên rổ. Nếu lỗ bị rách to, chi tiết nhỏ sẽ lọt xuống hệ thống tuần hoàn gây mẻ cánh vít tải cơ khí.
• Giữ sản phẩm khô ráo: Linh kiện gia công xong cần được tẩy bớt lượng dầu làm mát hoặc dung môi cắt gọt dư thừa trước khi đưa vào máy phun bi, tránh làm keo đặc hạt bi thép và gây tắc nghẽn sàng lọc.

Quy trình bảo dưỡng định kỳ

• Hằng ngày: Vệ sinh sạch bụi bẩn bám trên kính quan sát và hệ thống gioăng cửa. Kiểm tra độ mòn của tấm cánh văng trong đầu phun bi.
• Hằng tuần: Kiểm tra khe hở và khớp nối truyền động xoay của rổ. Loại bỏ các phôi lỗi hoặc mẩu sắt kẹt trong các lỗ lưới rổ quay.
• Hằng tháng: Kiểm tra độ mòn của các tấm lót bảo vệ (Liner) xung quanh vách buồng phun. Xả bụi bẩn tại ngăn chứa của bộ lọc túi vải. Tra mỡ bôi trơn vào vòng bi trục quay chịu nhiệt.



7. Xu hướng phát triển công nghệ mới của máy phun bi rổ quay

Công nghệ chế tạo máy phun bi rổ quay hiện đại đang hướng tới việc tối ưu hóa mức độ tự động hóa và bảo vệ môi trường:

• Cơ cấu tự động lật đổ xả liệu (Automatic Tilting System): Khi kết thúc chu kỳ phun bi, toàn bộ cụm rổ quay sẽ tự động lật nghiêng góc 90 độ bằng xylanh lực để đổ thành phẩm ra băng tải hạ nguồn, loại bỏ hoàn toàn việc công nhân phải dùng tay xúc phôi ra ngoài.
• Tích hợp sấy khô và phun dung dịch bảo quản: Một số dòng máy cao cấp cho phép sau khi phun bi làm sạch xong, máy sẽ tự động phun một lớp dầu chống rỉ siêu mỏng (Anti-rust coating) và thổi khí nóng sấy khô sản phẩm ngay bên trong lồng xoay trước khi xuất xưởng.



8. Câu hỏi thường gặp (FAQ) về máy phun bi dạng rổ quay

1. Máy phun bi dạng rổ quay có làm sạch được các sản phẩm có ren mịn bên ngoài không?

Trả lời: Có, nhưng cần lưu ý chọn kích thước hạt bi thép dạng tròn (Steel shot) loại siêu mịn và cài đặt tốc độ rổ quay ở mức thấp nhất. Điều này giúp hạt bi len lỏi làm sạch ren mà không làm biến dạng, sứt mẻ các đỉnh ren chính xác của bu lông.

2. Tại sao sản phẩm sau khi phun bi xong lại bị xám đen hoặc dính nhiều bụi mịn?

Trả lời: Hiện tượng này do hệ thống hút bụi túi vải của máy đang bị nghẹt hoặc áp lực khí nén giũ bụi quá yếu, khiến bụi cám cát không được hút ra ngoài mà bám ngược lại bề mặt linh kiện khi rổ quay đảo. Bạn cần vệ sinh hoặc thay thế túi lọc bụi mới.

3. Tôi có thể dùng chung một máy để phun bi cho cả chi tiết bằng đồng và chi tiết bằng sắt không?

Trả lời: Kỹ thuật thì được nhưng không khuyến khích dùng chung một loại hạt bi thép. Nếu dùng bi thép (Steel shot) để phun cho chi tiết đồng, các hạt bụi sắt li ti sẽ găm vào bề mặt đồng gây ra hiện tượng rỉ sét điện hóa (ố vàng) sau này. Đối với đồng hoặc nhôm, bạn nên sử dụng Hạt bi inox (Stainless steel shot) hoặc Hạt bi thủy tinh (Glass beads).

4. Khi nào tôi cần thay thế rổ quay (lồng xoay) mới?

Trả lời: Bạn cần thay rổ khi các lỗ lưới bị mài mòn biến dạng, rách vỡ liên kết tạo thành các khoảng hở lớn khiến phôi nhỏ bị lọt xuống dưới, hoặc khi vách lồng bị mỏng mục do lực bắn phá liên tục của bi thép qua nhiều năm sử dụng.

5. Thời gian xử lý trung bình của một mẻ phôi nhỏ là bao lâu?

Trả lời: Thông thường một chu kỳ dọn sạch rỉ sét hoặc bavia cho một mẻ phôi nặng 50kg - 100kg chỉ mất từ 5 - 12 phút tùy thuộc vào độ bám cứng của oxit bề mặt và công suất cánh văng đầu phun.

ABM Việt Nam – Nhà cung cấp giải pháp máy phun bi dạng rổ quay tự động, bền bỉ và ổn định hàng đầu

Để nâng cao năng lực cạnh tranh trong khâu hoàn thiện bề mặt các chi tiết cơ khí chính xác siêu nhỏ, việc tìm kiếm một thiết bị vận hành ổn định là điều cốt lõi. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị uy tín chuyên phân phối các giải pháp máy phun bi dạng lồng xoay chất lượng cao tại thị trường Việt Nam.

Hệ thống thiết bị do chúng tôi cung cấp cam kết đáp ứng các tiêu chuẩn công nghiệp khắt khe nhất:

• Chất lượng cơ khí cao vượt trội: Toàn bộ cụm rổ quay và vách buồng phun được đúc ép bằng hợp kim cao cấp chịu mài mòn cực độ, triệt tiêu rủi ro biến dạng cơ học, đem lại tuổi thọ thiết bị lâu dài.
• Vận hành tự động và an toàn: Hệ thống điều khiển thông minh tự động hóa hoàn toàn chu trình từ nạp liệu, đóng cửa kẹp, đảo phun đến giũ bi, giúp giảm thiểu tối đa sự phụ thuộc vào nhân công trực tiếp.
• Tốc độ xử lý cao & Đồng đều: Thiết kế động lực học đầu văng bi tiên tiến giúp luồng bi phủ kín lòng rổ xoay, rút ngắn thời gian xử lý mẻ phôi và đảm bảo độ nhám bề mặt đồng đều 100%.
• Đồng hành kỹ thuật toàn diện: ABM Việt Nam hỗ trợ doanh nghiệp trọn gói từ khâu khảo sát chạy thử mẫu phôi trực tiếp, tư vấn lựa chọn cỡ hạt bi tối ưu, lắp đặt vận hành tận nơi đến dịch vụ bảo trì định kỳ thần tốc với kho linh kiện thay thế luôn sẵn sàng.

Để đội ngũ kỹ sư ABM Việt Nam có thể tính toán chính xác thể tích lồng xoay và kích thước mắt lưới tối ưu nhất cho sản phẩm của bạn, vui lòng chia sẻ thêm:

1. Chi tiết kim loại cụ thể của bạn là gì (ví dụ: bu lông ốc vít, bánh răng xe máy, hay đầu van vòi bằng đồng)?
2. Kích thước hình học nhỏ nhất của một chi tiết và trọng lượng trung bình của một mẻ phôi bạn muốn xử lý là bao nhiêu?
3. Yêu cầu về năng suất của phân xưởng (ví dụ: cần xử lý tổng cộng bao nhiêu kilôgam phôi trong một ngày làm việc)?
