Máy phun bi dạng băng tải đảo là giải pháp công nghệ làm sạch bề mặt cơ khí đỉnh cao, được thiết kế chuyên biệt để xử lý các chi tiết đúc, rèn và phôi kim loại số lượng lớn. Đối với các kỹ sư cơ khí, bộ phận thu mua và các chủ doanh nghiệp trong ngành luyện kim, cơ khí chế tạo, việc thấu hiểu cấu trúc kỹ thuật và hiệu suất vận hành của thiết bị này là chìa khóa để tối ưu hóa chuỗi sản xuất tự động và nâng cao chất lượng lớp phủ bề mặt.

Bài viết này cung cấp góc nhìn chuyên sâu từ tổng quan đến chi tiết kỹ thuật về giải pháp phun bi thùng đảo công nghiệp.



1. Định nghĩa máy phun bi dạng băng tải đảo là gì?

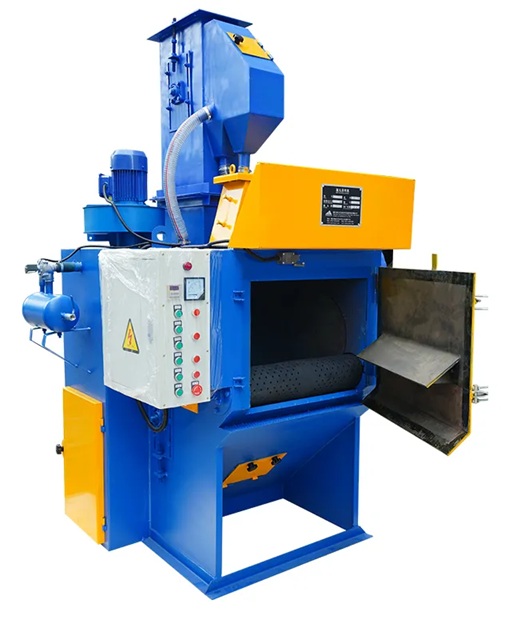

Máy phun bi dạng băng tải đảo (tên tiếng Anh chuyên ngành thường gọi là tumble shot blasting machine hoặc tumble belt shot blasting machine) là thiết bị làm sạch bề mặt tự động sử dụng một hệ thống băng tải cao su hoặc băng tải xích dạng cuốn (crawler) liên tục tạo thành một lòng máng sâu hình chữ U.

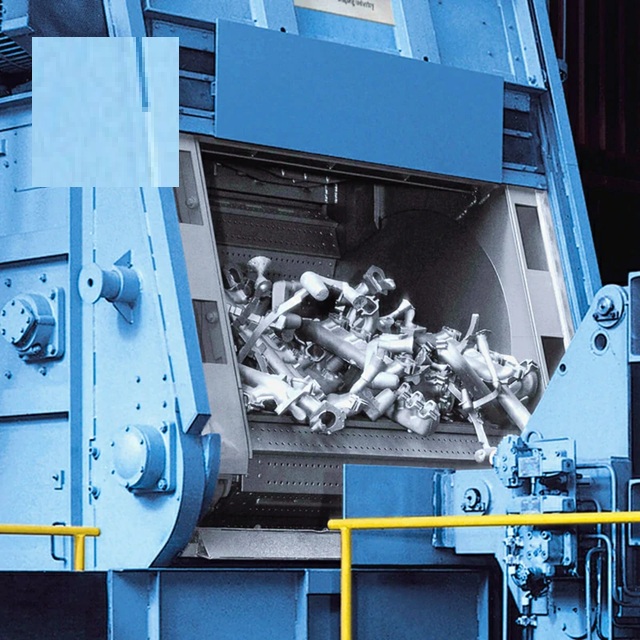

Khi vận hành, băng tải chuyển động liên hoàn khiến các chi tiết bên trong lòng máng liên tục cuộn lộn, đảo trộn đều đặn. Cùng lúc đó, các đầu phun cánh văng áp lực cao ở phía trên sẽ bắn các hạt bi thép (steel shot/steel grit) với vận tốc cực lớn vào buồng phun, giúp làm sạch toàn diện mọi góc cạnh của sản phẩm. Thiết bị này cũng được biết đến rộng rãi với tên gọi máy phun bi dạng băng tải cuốn hoặc máy phun bi dạng thùng đảo.



2. Ứng dụng thực tế trong ngành cơ khí và luyện kim

Nhờ khả năng xử lý đồng thời khối lượng lớn các chi tiết nhỏ và vừa mà không làm sứt mẻ sản phẩm, thiết bị này là cấu hình bắt buộc trong các công đoạn:

• Ngành đúc kim loại: Được sử dụng như dòng máy phun bi làm sạch sản phẩm đúc chuyên dụng, loại bỏ hoàn toàn lớp cát đúc bám dính dốc, bavia thừa trên bề mặt chi tiết gang, thép, nhôm, đồng sau khi dỡ khuôn.
• Ngành dập rèn nóng: Vận hành như một hệ thống máy dán nhãn cá hộp, thịt hộp, rau củ hoa quả trái cây đóng hộp chuyên bóc tách lớp vảy cacbon oxit cứng (scale) hình thành trong quá trình nung và rèn nhiệt.
• Xử lý sau gia công cơ khí: Ứng dụng làm máy phun bi làm sạch sản phẩm kim loại sau gia công giúp loại bỏ vết dầu mỡ, bavia cắt gọt, tạo độ nhám bề mặt đồng đều trước khi tiến hành các công đoạn tiếp theo như xi mạ, sơn tĩnh điện hoặc sơn phủ bảo vệ.



3. Đặc điểm kỹ thuật và lợi ích vận hành vượt trội

Đặc điểm cấu trúc cơ khí nặng

• Buồng phun siêu bền: Vách buồng phun tiếp xúc trực tiếp với luồng bi thép được lót bằng các tấm hợp kim chống mài mòn cao cấp (độ cứng lên đến >60 HRC), đảm bảo tuổi thọ máy kéo dài hàng chục năm.

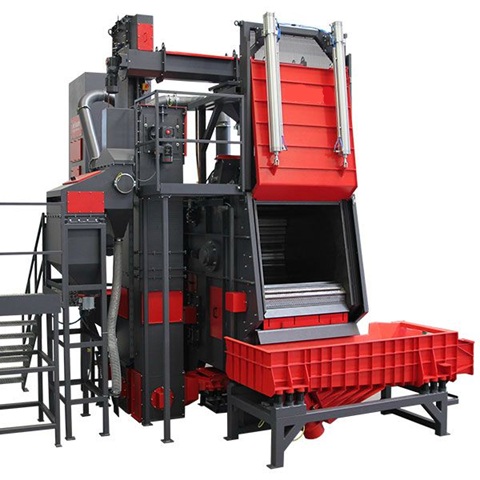

• Băng tải xích cuốn chịu lực (Crawler): Thuật ngữ chuyên ngành Crawler Shot Blasting Machine ám chỉ dòng máy dải băng tải bằng các thanh nan xích thép cường độ cao đan xen, chịu được sức nặng hàng tấn phôi đúc mà không bị rách như băng tải cao su thông thường.
• Hệ thống đầu phun cánh văng tâm ly (Blast Wheel): Cánh văng được thiết kế tối ưu động lực học, dẫn động bởi motor công suất lớn để tạo ra vùng phủ bắn phá bi thép rộng và mạnh mẽ.

Lợi ích kinh tế và sản xuất

• Làm sạch đồng đều 360 độ: Quá trình đảo cuộn liên tục của băng tải đảm bảo không một chi tiết nào bị che khuất, loại bỏ hoàn toàn các điểm mù bề mặt.
• Năng suất vượt bậc: Xử lý hàng trăm kilôgam đến hàng tấn phôi kim loại chỉ trong một chu kỳ ngắn từ 5 - 15 phút, giải phóng sức lao động thủ công một cách tối đa.
• Tái tuần hoàn hạt bi thông minh: Máy tích hợp hệ thống thu hồi hạt bi, phân tách bụi và cám cát thông qua bộ lọc gió, giúp tái sử dụng bi thép lên đến hàng ngàn lần, tiết kiệm tối đa chi phí vật tư tiêu hao.

4. Cấu tạo và nguyên lý hoạt động của hệ thống phun bi thùng đảo

Cấu tạo chi tiết các module chức năng

Hệ thống tumble shot blasting machine for castings, forgings, foundry machining parts tiêu chuẩn bao gồm các bộ phận phối hợp liên hoàn:

[Hệ thống nạp phôi tự động (Loader)] ──> [Buồng phun có băng tải đảo chữ U]

                                                    │

[Hệ thống hút bụi & Lọc túi vải] <── [Đầu phun cánh văng (Blast Wheel)]

                                                    │

[Băng tải cào / Trục vít tải bi] ──> [Gàu tải đứng (Elevator)] ──> [Bộ phân tách bụi/bi]

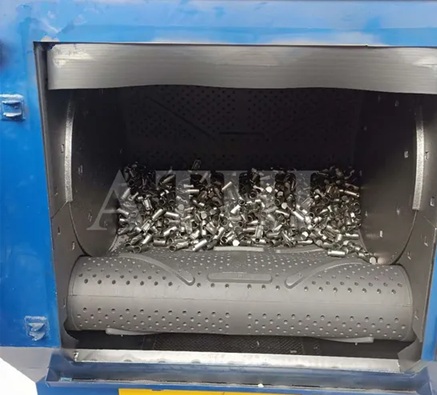

1. Hệ thống băng tải cuốn đảo (Tumble Belt): Tạo lòng máng chứa phôi, quay đảo sản phẩm theo hướng tiến và quay ngược để xả thành phẩm ra ngoài khi hoàn thành.
2. Cụm đầu phun bi (Turbine): Trọng tâm của máy, gồm bánh quay chứa cánh gạt bi hướng tâm, định hướng luồng bắn phá.
3. Hệ thống tuần hoàn bi (Media Recovery): Gồm trục vít tải đáy buồng, gàu tải (Bucket Elevator) để đưa bi lên cao, và bộ phân tách khí động học (Air Separator) tách cát, bụi mịn ra khỏi hạt bi sạch.
4. Hệ thống hút lọc bụi (Dust Collector): Bộ lọc xung khí nén lọc sạch không khí trước khi thải ra môi trường, đảm bảo tiêu chuẩn an toàn lao động nhà xưởng.

Nguyên lý hoạt động kỹ thuật

Hệ thống nạp liệu tự động đổ phôi kim loại vào lòng máng băng tải đảo -> Cửa buồng phun đóng kín bằng khóa liên động an toàn -> Băng tải bắt đầu chuyển động lộn đảo phôi -> Các đầu phun cánh văng kích hoạt, hút bi thép từ phễu chứa phía trên và bắn phá liên tục vào khối phôi đang đảo -> Hạt bi và tạp chất rơi xuống đáy buồng qua các lỗ hở trên băng tải -> Trục vít tải và gàu tải đưa hỗn hợp lên bộ tách -> Bi sạch quay lại bồn chứa, bụi cát đi vào túi lọc -> Sau khi hết thời gian cài đặt, máy dừng phun, băng tải quay đảo chiều ngược lại để tự động xả phôi thành phẩm ra thùng chứa bên ngoài.



5. Các thông số kỹ thuật cốt lõi cần lưu ý khi lựa chọn máy

Để phòng Thu mua và phòng Kỹ thuật chọn đúng model máy phù hợp với tải trọng và kích thước phôi của nhà máy, cần soi kỹ các thông số sau:

Thông số kỹ thuật	Ý nghĩa đối với năng suất và chất lượng làm sạch
Thể tích buồng chứa hiệu dụng	Thường tính bằng lít (ví dụ: 100L, 200L, 400L, 600L), quyết định khối lượng phôi cho một mẻ.
Tải trọng tối đa của mẻ (Load Capacity)	Trọng lượng lớn nhất băng tải có thể chịu được (ví dụ: 200kg, 600kg, 1000kg).
Trọng lượng phôi đơn lẻ tối đa	Giới hạn cân nặng của 1 chi tiết để tránh làm rách băng cao su hoặc gãy nan xích thép.
Số lượng & Công suất đầu phun	Thường từ 1 - 2 đầu phun, công suất từ 7.5kW - 15kW hoặc lớn hơn để đảm bảo lực bắn phá.
Lưu lượng gió của bộ hút bụi	Tính bằng m³/h, đảm bảo môi trường buồng phun luôn thông thoáng, không phát tán bụi ra nhà xưởng.
Vật liệu băng tải đảo	Chọn băng tải cao su (cho phôi nhỏ nhẹ, tránh trầy xước góc) hoặc băng tải nan xích thép (cho phôi đúc nặng, bavia sắc nhọn).



6. Hướng dẫn vận hành, bảo trì và bảo dưỡng định kỳ

Do máy hoạt động trong môi trường mài mòn cực kỳ khốc liệt, quy trình bảo dưỡng cần được thực hiện nghiêm ngặt để tránh thời gian chết (Downtime) ngoài ý muốn:

Lưu ý khi vận hành

• Kiểm tra lượng lượng bi thép: Luôn duy trì lượng bi thép trong bồn chứa ở mức tiêu chuẩn. Thiếu bi sẽ làm kéo dài thời gian phun và làm giảm hiệu suất làm sạch.
• Tránh quá tải hoặc thiếu tải: Nạp phôi vượt quá tải trọng sẽ làm rách hoặc kẹt băng tải; nạp quá ít phôi sẽ khiến luồng bi bắn trực tiếp vào bề mặt băng tải, làm đẩy nhanh tiến trình mài mòn hư hỏng máy.
• Kiểm tra sản phẩm mỏng: Các chi tiết có độ dày quá mỏng hoặc có kết cấu dạng lá dễ bị vướng vào khe hở mép băng tải, cần thiết kế thêm gioăng chắn cao su đệm hông.

Quy trình bảo dưỡng định kỳ

• Hằng ngày: Kiểm tra độ mòn của các tấm lót buồng phun (Liner plates) và cánh văng của đầu phun. Thay thế ngay nếu thấy có dấu hiệu thủng để tránh bi bắn phá làm hỏng vỏ kết cấu máy ngoài.
• Hằng tuần: Kiểm tra độ căng và tình trạng bề mặt của băng tải đảo. Vệ sinh lưới sàng rác ở đáy buồng phun để tránh các mẩu bavia lớn làm kẹt trục vít tải.
• Hằng tháng: Kiểm tra độ mòn của xích tải, vòng bi gàu tải và các đường ống dẫn bi. Xả bụi ở phễu chứa của bộ lọc túi vải.Tra dầu mỡ chịu áp chuyên dụng vào các ổ bi đầu phun tốc độ cao.

7. Xu hướng phát triển công nghệ mới trong phun bi làm sạch

Các hệ thống phun bi hiện đại đang tích hợp nhiều cải tiến thông minh nhằm tiết kiệm năng lượng và tối ưu hóa chi phí vận hành:

• Đầu phun cánh văng điều khiển bằng Biến tần (VFD Control): Cho phép điều chỉnh linh hoạt tốc độ bắn của hạt bi thép. Nhờ đó, một chiếc máy có thể dán nhãn linh hoạt cho cả chi tiết đúc nhôm mỏng (cần lực bắn nhẹ tránh móp méo) lẫn phôi rèn thép cacbon cứng (cần lực bắn mạnh).
• Hệ thống kiểm soát và châm bi tự động (Auto-replenishment): Sensor thông minh tự động đo lượng bi thiếu hụt trong bồn chứa trong quá trình máy chạy và tự động bổ sung bi mới từ phễu dự trữ, giữ cho áp lực phun luôn đạt đỉnh ổn định 100%.



8. Câu hỏi thường gặp (FAQ) về máy phun bi dạng băng tải đảo

1. Những loại chi tiết nào KHÔNG NÊN làm sạch bằng máy phun bi dạng băng tải đảo?

Trả lời: Các chi tiết có cấu trúc thon dài, dễ uốn cong, các chi tiết có ren ngoài lộ lộ không có đồ gá bảo vệ, hoặc các sản phẩm mỏng dính dễ gãy vỡ thì không nên dùng dòng máy này. Quá trình cuộn lộn, va đập chéo giữa các phôi bên trong lòng máng sẽ làm hỏng hoặc móp méo sản phẩm của bạn.

2. Làm thế nào để biết nên lựa chọn băng tải đảo cao su hay băng tải đảo xích thép (Crawler)?

Trả lời: Nếu sản phẩm của bạn là chi tiết nhôm đúc, chi tiết gia công chính xác cỡ nhỏ, trọng lượng mẻ dưới 500kg và không có góc cạnh quá sắc nhọn, hãy chọn băng tải cao su để tiết kiệm chi phí và bảo vệ bề mặt phôi tốt nhất. Nếu phôi là gang đúc, phôi rèn nặng, sắc cạnh, trọng lượng mẻ trên 500kg, bắt buộc phải chọn dòng xích thép Crawler để đảm bảo độ bền cơ khí.

3. Tại sao máy phun bi chạy lâu nhưng bề mặt sản phẩm vẫn không sạch cát đúc?

Trả lời: Có 3 nguyên nhân kỹ thuật phổ biến: Cánh văng đầu phun đã bị mòn làm lệch hướng phun của bi; Bộ phân tách bi cát hoạt động kém khiến lượng cát đúc quay ngược lại buồng phun quá nhiều làm giảm lực tác động; Hoặc tỷ lệ hạt bi mịn trong máy quá cao, cần bổ sung thêm bi thép cỡ lớn mới vào hệ thống.

4. Kích thước hạt bi thép ảnh hưởng như thế nào đến độ nhám (Roughness) bề mặt phôi?

Trả lời: Hạt bi thép có kích thước càng lớn (ví dụ: S560, S660) sẽ tạo ra lực va đập càng mạnh, bóc tách lớp oxit nhanh nhưng bề mặt phôi sẽ có độ nhám thô ráp lớn. Hạt bi nhỏ (ví dụ: S230, S330) mang lại bề mặt mịn màng, tinh xảo hơn nhưng thời gian bóc tách các mảng bám cứng sẽ lâu hơn.

5. Hệ thống hút bụi túi vải của máy có dễ cháy nổ không và cách phòng ngừa?

Trả lời: Có rủi ro nếu bạn phun bi cho các chi tiết bằng nhôm hoặc magie. Bụi mịn của các kim loại này khi kết hợp với tia lửa tạo ra trong buồng phun có thể gây cháy nổ trong thùng lọc bụi. Do đó, khi xử lý phôi nhôm/magie, hệ thống bắt buộc phải tích hợp Bộ lọc bụi kiểu ướt (Wet Dust Collector) hoặc sử dụng màng lọc túi vải chống tĩnh điện kèm van chống nổ.
