Máy chiết rót áp suất âm đẳng áp

Máy chiết rót áp suất âm

Trong các dây chuyền đóng gói chất lỏng công nghiệp, việc kiểm soát hiện tượng nhỏ giọt, tạo bọt và đảm bảo mực chất lỏng đồng đều trên mọi bao bì luôn là bài toán kỹ thuật được ưu tiên hàng đầu. Đối với các sản phẩm dạng lỏng, dễ bay hơi hoặc dễ sinh bọt, máy chiết rót áp suất âm (hay còn gọi là negative pressure filling machine) chính là giải pháp công nghệ cốt lõi giúp tối ưu hóa quy trình đóng gói.

Bài viết này sẽ phân tích chuyên sâu dưới góc nhìn kỹ thuật, giúp các kỹ sư cơ điện, bộ phận thu mua và chủ doanh nghiệp lựa chọn được cấu hình thiết bị phù hợp nhất cho nhà máy.



1. Máy chiết rót áp suất âm là gì?

Máy chiết rót áp suất âm còn được biết đến phổ biến với tên gọi là máy chiết rót chân không. Đây là dòng máy đóng gói sử dụng sự chênh lệch áp suất được tạo ra bởi một bơm chân không chuyên dụng để hút chất lỏng từ bồn chứa tổng vào bên trong chai.

Khác với cơ chế đẩy cưỡng bức của bơm Piston hay trọng lực tự chảy, dòng máy này hoạt động dựa trên nguyên lý: Làm kín miệng chai → Hút không khí ra ngoài để tạo môi trường áp suất âm bên trong chai → Chất lỏng tự động bị hút vào cho đến khi đạt đúng cao độ của vòi thu hồi thì dừng lại.



2. Ứng dụng thực tế trong sản xuất

Nhờ nguyên lý tạo chân không độc đáo, thiết bị này là sự lựa chọn tối ưu cho các dung dịch có độ nhớt thấp (chất lỏng loãng), dễ sinh bọt hoặc đựng trong bao bì có độ cứng tốt:

• Ngành đồ uống & Nước giải khát: Chuyên dùng chiết rót các loại rượu vang, rượu mạnh, nước mắm, nước tương, giấm ăn, nước trái cây loãng và các sản phẩm đóng chai thủy tinh cao cấp.
• Ngành mỹ phẩm & Hóa mỹ phẩm: Nước hoa, toner, nước tẩy trang, tinh dầu, và các chất tẩy rửa dạng lỏng loãng.
• Ngành dược phẩm: Thuốc nước Siro, dung dịch xịt mũi, cồn y tế và các loại dung dịch sát khuẩn.



3. Đặc điểm kỹ thuật nổi bật

• Tuyệt đối không nhỏ giọt (No-drip): Do hệ thống luôn duy trì một lực hút áp suất âm nhẹ tại đầu vòi, toàn bộ lượng giọt thừa sau chu kỳ chiết sẽ bị thu hồi ngược về bồn chứa, giữ cho băng tải và thân chai luôn sạch sẽ.
• Mực chất lỏng đồng đều tăm tắp: Máy định lượng dựa trên chiều dài lặn của vòi chiết vào cổ chai. Do đó, 100% chai thành phẩm sau khi chiết sẽ có mực chất lỏng cao bằng nhau tuyệt đối, mang lại tính thẩm mỹ cực cao khi xếp sản phẩm trên kệ hàng (đặc biệt quan trọng với chai thủy tinh có sai số đúc vỏ).
• Triệt tiêu bọt khí chủ động: Môi trường chân không áp suất âm giúp các bong bóng khí phát sinh trong dòng chảy bị kéo vỡ và hút ra ngoài ngay lập tức, ngăn chặn hoàn toàn hiện tượng bọt khí chiếm thể tích ảo gây tràn chai.



4. Lợi ích vượt trội khi đưa vào dây chuyền sản xuất

• Loại bỏ chai lỗi hỏng cơ học: Hệ thống thông minh chỉ tiến hành chiết rót khi đầu vòi đã làm kín cổ chai thành công. Nếu gặp chai bị sứt miệng, nứt vỡ hoặc thủng thân, máy sẽ không thể tạo được áp suất âm và sẽ không chiết. Điều này giúp ngăn chặn việc hóa chất hay đồ uống chảy tràn ra ngoài làm bẩn máy.
• Hạn chế oxy hóa sản phẩm: Quá trình rút chân không trước khi nạp chất lỏng giúp giảm bớt lượng oxy tồn dư trong chai, hỗ trợ kéo dài thời hạn bảo quản tự nhiên của thực phẩm và dược phẩm.
• Chi phí vận hành thấp: Kết cấu cơ khí của vòi chiết chân không không có nhiều chi tiết chuyển động ma sát, giúp giảm tỷ lệ hao mòn linh kiện và tiết kiệm chi phí bảo trì lâu dài.



5. Phân loại máy chiết rót áp suất âm hiện nay

Dựa trên công suất thiết kế và cấu trúc hệ thống, máy được chia thành các dòng chính:

Theo mức độ tự động hóa

• Máy bán tự động (Cấu hình tủ nhỏ): Công nhân đưa chai vào gá và nhấn công tắc hành trình. Thích hợp cho các xưởng sản xuất nước hoa, tinh dầu quy mô vừa và nhỏ.

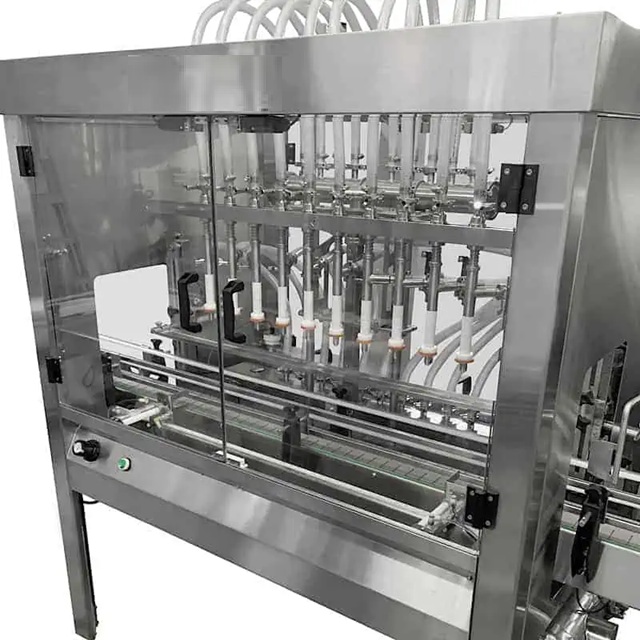

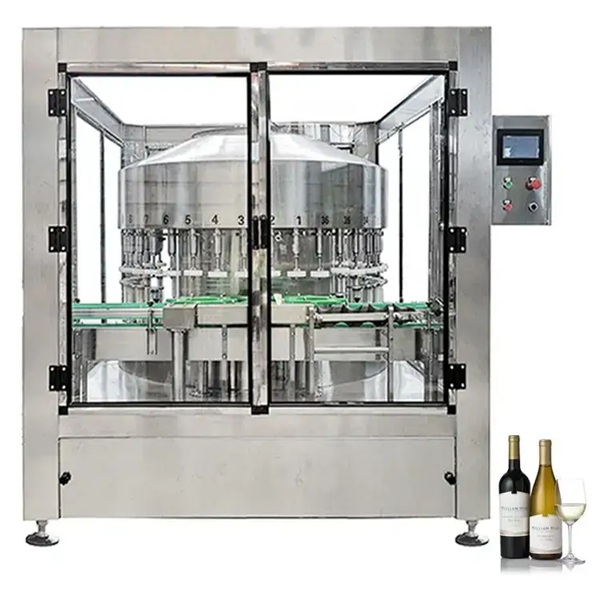

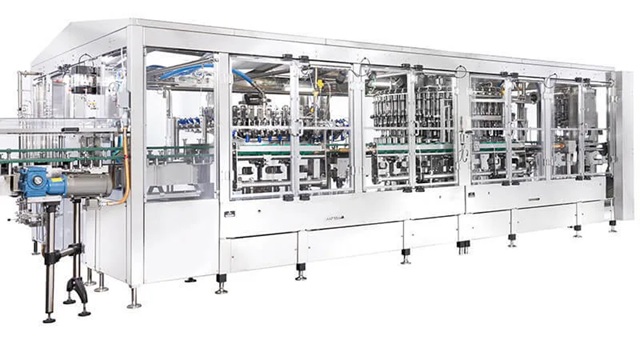

• Dây chuyền tự động liên hoàn (Inline / Rotary): Chai di chuyển liên tục trên băng tải chịu hóa chất, đi qua hệ thống đa đầu vòi (4, 6, 8, 12 vòi) được nâng hạ tự động bằng xylanh khí nén, đồng bộ trực tiếp với máy siết nắp.

6. Cấu tạo chi tiết của thiết bị

Một hệ thống máy chiết rót chân không áp suất âm tiêu chuẩn bao gồm các module kỹ thuật cốt lõi:

[Bồn chứa nguyên liệu] ---> [Bơm chân không tạo áp suất âm] ---> [Cụm vòi chiết 2 đường ống] ---> [Bồn thu hồi dịch tràn]

• Bơm chân không (Vacuum Pump): Trái tim của hệ thống, tạo ra và duy trì áp suất âm ổn định cho toàn bộ chu trình chiết.
• Cụm vòi chiết chân không đặc thù: Mỗi vòi chiết gồm 2 đường ống đồng tâm: Ống trong kết nối với nguồn cấp nguyên liệu, ống ngoài kết nối với hệ thống hút chân không và thu hồi dịch thừa. Đầu vòi có gioăng silicone chịu lực để ép chặt làm kín miệng chai.
• Bồn thu hồi (Overflow Tank): Nơi chứa lượng chất lỏng thừa bị hút ngược từ chai về. Chất lỏng tại bồn này sẽ được bơm tuần hoàn trả lại bồn chứa chính để tái sản xuất, triệt tiêu hao hụt nguyên liệu.
• Tủ điều khiển PLC/HMI: Giám sát thời gian hút và áp suất âm của hệ thống, tích hợp cảm biến "Không chai - Không chiết".



7. Nguyên lý hoạt động và quy trình vận hành

1. Định vị và làm kín: Chai rỗng theo băng tải dịch chuyển vào trạm chiết và được cố định dưới các đầu vòi. Cụm vòi chiết đi xuống, gioăng cao su trên vòi ép chặt vào miệng chai, khóa kín không gian bên trong chai với môi trường ngoài.
2. Tạo chân không và hút liệu: Bơm chân không hút không khí ra ngoài qua đường ống phụ, áp suất bên trong chai giảm xuống thành áp suất âm. Do chênh lệch áp suất, chất lỏng từ bồn chứa tự động bị kéo vào chai thông qua đường ống chính.
3. Ngắt dòng tự động: Khi chất lỏng dâng lên chạm đến lỗ hút chân không trên đầu vòi, lượng chất lỏng thừa cùng bọt khí lập tức bị hút ngược về bồn thu hồi. Mực chất lỏng trong chai dừng lại cố định ở độ cao này.
4. Xả áp và rút vòi: Hệ thống ngắt kết nối chân không, mở van xả áp khí quyển để cân bằng lại áp suất trong chai. Cụm vòi rút lên cao dứt khoát, không để lại bất kỳ giọt thừa nào bám quanh cổ chai.



8. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để tối ưu hiệu quả đầu tư và tránh các lỗi kỹ thuật khi vận hành, bộ phận thu mua cần lưu ý các tiêu chí sau:

• Độ cứng của vỏ bao bì: Do cơ chế hút chân không, vỏ chai phải có độ cứng nhất định để không bị bóp méo, móp mép dưới lực hút áp suất âm. Thủy tinh, gốm sứ, hũ nhôm hoặc chai nhựa PET/HDPE dày là vật liệu lý tưởng nhất cho dòng máy này.
• Đặc tính hóa học của chất lỏng: Nếu dung dịch chiết là hóa chất ăn mòn (như nước tẩy, axit loãng) hoặc cồn nước hoa có tính bay hơi mạnh, hệ thống gioăng phớt bắt buộc phải làm từ chất liệu Teflon (PTFE) hoặc Viton chịu dung môi.
• Năng suất sản xuất: Xác định rõ sản lượng mục tiêu (bao nhiêu sản phẩm/phút) để nhà sản xuất cấu hình số lượng đầu vòi chiết và công suất bơm chân không đồng bộ.



9. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi đánh giá thông số kỹ thuật (Datasheet) của thiết bị, kỹ sư cơ điện cần chú ý các thông số cốt lõi sau:

Thông số kỹ thuật	Ngưỡng tiêu chuẩn công nghiệp
Độ chân không làm việc	Dao động ổn định từ -0.02 MPa đến -0.06 MPa.
Sai số mực chất lỏng	Độ đồng đều cao tăm tắp, sai số độ cao (≤ ±1mm).
Dải dung tích chai hỗ trợ	Rất rộng, từ 10ml đến 1000ml (chỉ cần điều chỉnh độ dài vòi).
Vật liệu thân máy & Vòi	Inox 304/316L cao cấp hoặc nhựa chịu hóa chất uPVC.
Nguồn khí nén vận hành	Áp suất từ 0.4 – 0.6 MPa để điều khiển các xylanh nâng hạ vòi.



10. Hướng dẫn vận hành – Bảo trì – Bảo dưỡng định kỳ

Để hệ thống áp suất âm vận hành bền bỉ và giữ được độ kín khít tuyệt đối sau hàng triệu chu kỳ chạy, quy trình bảo dưỡng phải thực hiện nghiêm ngặt:

Vận hành ổn định

• Trước khi khởi động, phải kiểm tra độ sạch và độ co giãn của các gioăng silicone tại đầu vòi chiết. Chỉ một vết xước nhỏ trên gioăng làm hở khí cũng sẽ khiến máy không thể hút được chất lỏng.
• Kiểm tra bộ lọc tách nước của bơm chân không (nếu có) để tránh hơi ẩm lọt vào làm hỏng buồng bơm.

Quy trình bảo trì, bảo dưỡng (Maintenance)

• Vệ sinh CIP cuối ca: Chạy chu trình sục rửa hệ thống bằng nước sạch hoặc dung dịch vệ sinh chuyên dụng. Nhờ cơ chế hút chân không, việc sục rửa diễn ra rất nhanh trên toàn bộ đường ống, đầu vòi và bồn thu hồi dịch tràn.
• Bảo dưỡng bơm chân không: Định kỳ kiểm tra mực dầu bôi trơn và độ sạch của dầu trong bơm chân không (đối với dòng bơm vòng dầu), tiến hành thay dầu sau mỗi 500 giờ vận hành liên tục.
• Thay thế gioăng chặn áp: Các gioăng làm kín miệng chai chịu lực ép cơ học liên tục, cần được kiểm tra định kỳ 2-3 tháng và thay mới chủ động để tránh hiện tượng suy giảm áp suất âm khi chiết.



11. Câu hỏi thường gặp (FAQ)

1. Máy chiết rót áp suất âm có chiết được các dung dịch đặc sệt như dầu gội hay tương ớt không?

Không. Lực hút áp suất âm chỉ có tác dụng mạnh và chính xác đối với các chất lỏng loãng, có độ linh động cao (độ nhớt thấp). Các dung dịch đặc sệt sẽ có lực cản dòng chảy lớn, làm tốc độ hút cực kỳ chậm và dễ gây tắc nghẽn đường ống thu hồi. Chất sệt bắt buộc phải dùng máy chiết rót piston.

2. Tại sao khi chiết bằng máy chân không, một số chai nhựa PET mỏng lại bị móp méo thân chai?

Do lực hút của bơm chân không tạo ra áp suất âm bên trong chai lớn hơn sức chịu lực của vách chai nhựa mỏng. Để khắc phục, kỹ thuật cần điều chỉnh giảm độ chân không trên van điều áp của máy, hoặc chuyển sang sử dụng dòng vỏ chai có độ dày tốt hơn.

3. Lượng dung dịch bị hút thừa về bồn thu hồi có bị lãng phí không?

Hoàn toàn không. Hệ thống máy chất lượng cao của ABM được thiết kế chu trình khép kín. Lượng dịch tràn bị hút về bồn phụ sẽ tự động được một bơm trung chuyển đẩy ngược trở lại bồn chứa tổng để tiếp tục chiết nạp, đảm bảo tỷ lệ hao hụt nguyên liệu bằng 0.

4. Thay đổi dung tích chiết từ chai 100ml sang chai 500ml trên máy này có phức tạp không?

Rất đơn giản. Dòng máy này không định lượng theo thể tích xylanh nên bạn không cần cài đặt lại phần mềm thông số. Bạn chỉ cần điều chỉnh độ cao của cụm gá vòi chiết cho phù hợp với chiều cao chai mới, và thay đổi độ dài của thanh định vị mực nước trên vòi chiết (nếu cần thay đổi khoảng cách từ mực nước đến miệng chai).

5. Máy có chiết được cho các dòng chai có hình dáng miệng đặc biệt không?

Được. Đầu gioăng cao su làm kín của vòi chiết chân không có thiết kế dạng côn hoặc dạng phẳng di động. ABM có thể tùy chỉnh thiết kế biên dạng của gioăng cao su này để ôm khít hoàn toàn với các loại miệng chai vuông, chai dẹt hoặc cổ chai có khía đặc thù.

12. Xu hướng phát triển và công nghệ mới

• Công nghệ kiểm soát áp suất âm kỹ thuật số (Digital Vacuum Control): Thay thế cho các van chỉnh cơ truyền thống. Hệ thống mới sử dụng cảm biến áp suất điện tử độ nhạy cao, tự động điều chỉnh công suất hút của bơm chân không qua biến tần, giúp tối ưu hóa lực hút cho từng loại chất liệu vỏ chai (từ chai thủy tinh siêu cứng đến chai nhựa mỏng), triệt tiêu hiện tượng móp chai.
• Hệ thống vòi chiết chân không đa tầng: Cho phép điều chỉnh chiều cao mực nước chiết trực tiếp bằng cơ cấu điện tử mà không cần tháo vòi thô, giúp rút ngắn thời gian chuyển đổi mẫu mã sản phẩm (Changeover time) của nhà máy xuống dưới 5 phút.



13. ABM – Nhà cung cấp giải pháp máy chiết rót áp suất âm chất lượng cao

Đầu tư vào một hệ thống máy đóng gói áp suất âm đòi hỏi doanh nghiệp phải lựa chọn một đối tác có năng lực cơ khí chính xác và am hiểu sâu sắc về công nghệ chân không để đảm bảo độ bền bỉ và tính ổn định cao nhất. Công ty TNHH Công Nghệ ABM tự hào là đơn vị uy tín hàng đầu, chuyên cung cấp các dòng máy chiết rót áp suất âm chất lượng cao đáp ứng tiêu chuẩn khắt khe của ngành công nghiệp hiện đại.

Những giá trị vượt trội từ giải pháp công nghệ của ABM:

• Tự động hóa hoàn toàn & Tốc độ cao: Hệ thống thiết bị tích hợp đa đầu vòi chiết tự động, đồng bộ mượt mà với dây chuyền cấp chai, siết nắp, dán nhãn, mang lại năng suất đột phá cho nhà máy.
• Vận hành bền bỉ & Ổn định vượt trội: Khung bệ máy cơ khí vững chắc, bồn chứa và vòi chiết được gia công CNC chính xác từ inox 304 hoặc 316L cao cấp. Hệ thống linh kiện điện tử, hệ thống bơm chân không đến từ các thương hiệu hàng đầu thế giới, đảm bảo máy chạy liên tục 24/7 với tuổi thọ thiết bị dài lâu.
• Giải pháp may đo chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của ABM luôn tiến hành thử nghiệm trực tiếp trên mẫu nguyên liệu thực tế và vỏ chai của khách hàng để đưa ra cấu hình thiết kế hệ thống vòi chiết (chống tạo bọt, chống nhỏ giọt) phù hợp nhất với dự án của doanh nghiệp.

Hãy liên hệ ngay với ABM để nhận tài liệu kỹ thuật chi tiết, video vận hành thực tế và giải pháp báo giá tối ưu nhất cho nhà máy của bạn!

Để giúp đội ngũ kỹ sư ABM tư vấn và cấu hình hệ thống áp suất âm tối ưu nhất cho sản phẩm của bạn, xin vui lòng cho biết:

• Bạn cần chiết dòng sản phẩm cụ thể nào (nước hoa, rượu, hóa chất lỏng loãng hay dược phẩm)?
• Chất liệu vỏ bao bì bạn sử dụng là dòng chai thủy tinh hay chai nhựa (độ cứng vỏ có tốt không)?
• Năng suất mục tiêu mà nhà máy của bạn cần đạt được là bao nhiêu chai trên mỗi phút?
