Dây chuyền chiết rót nước uống, nước tinh khiết, nước khoáng, nước suối, nước ion kiềm tự động

Dây chuyền chiết rót nước uống, nước tinh khiết, nước khoáng, nước suối, nước ion kiềm tự động

Trong bối cảnh tiêu chuẩn vệ sinh an toàn thực phẩm ngày càng khắt khe, việc chuyển đổi sang mô hình sản xuất khép kín là bước đi sống còn của các doanh nghiệp đồ uống. Dây chuyền chiết rót nước tự động chính là nền tảng công nghệ giúp tối ưu hóa chi phí vận hành, triệt tiêu nguy cơ nhiễm khuẩn và nâng cao năng lực cạnh tranh trên thị trường.

Bài viết này cung cấp thông tin chuyên sâu về mặt kỹ thuật, cấu tạo và giải pháp đầu tư hệ thống tối ưu cho các chủ doanh nghiệp và bộ phận kỹ thuật - thu mua.



1. Định nghĩa và Ứng dụng thực tế

Định nghĩa

Dây chuyền chiết rót nước tự động (tên tiếng Anh chuyên ngành là Automatic drinking water filling line) là hệ thống tổ hợp máy móc tự động hóa hoàn chỉnh. Hệ thống xử lý đồng bộ từ giai đoạn cấp chai, súc rửa bằng nước ozone, chiết rót định lượng, cấp nắp, đóng nắp, dán nhãn cho đến màng co lốc và đóng thùng. Hệ thống vận hành liên tục thông qua bộ điều khiển trung tâm PLC, giảm tối đa sự tiếp xúc của con người với bán thành phẩm.

Ứng dụng thực tế

Hệ thống được thiết kế linh hoạt để xử lý các loại nước uống có tính chất lý hóa khác nhau, yêu cầu cao về kiểm soát vi sinh. Đây là hạt nhân trong:

• Dây chuyền sản xuất nước đóng chai quy mô từ vừa đến lớn.
• Dây chuyền chiết rót nước tinh khiết, Dây chuyền chiết rót nước khoáng, Dây chuyền chiết rót nước ion kiềm và Dây chuyền chiết rót nước suối.



2. Đặc điểm nổi bật và Lợi ích của hệ thống

Đặc điểm kỹ thuật nổi bật

• Thiết kế thân máy Mono-block: Tích hợp 3 chức năng trong 1 (Rửa - Chiết - Đóng nắp) trên cùng một bệ máy, giúp tiết kiệm diện tích nhà xưởng và tránh nhiễm khuẩn thứ cấp.
• Vật liệu tiêu chuẩn y tế: Toàn bộ vách máy, bồn chứa và vòi phun tiếp xúc trực tiếp với nước đều làm bằng Inox 316 hoặc Inox 304 cao cấp, bề mặt đánh bóng đạt chuẩn Ra < 0.4 µm.
• Cảm biến thông minh: Hệ thống sensor quang học nhận diện chai chính xác, thực hiện quy trình "Không chai - Không chiết", "Không chai - Không cấp nắp".

Lợi ích kinh tế và vận hành

• Tốc độ vượt trội: Đạt năng suất từ 3.000 đến hơn 24.000 chai/giờ, đáp ứng mọi quy mô đơn hàng.
• Định lượng chính xác: Sai số mực nước trong chai ≤ ± 2mm, đảm bảo tính đồng đều mỹ thuật cao khi trưng bày trên kệ hàng.
• Tiết kiệm điện - nước: Hệ thống thu hồi nước rửa chai thông minh giúp tái sử dụng tối đa, giảm hao phí tài nguyên.



3. Phân loại Hệ thống máy chiết rót nước tự động

Tùy thuộc vào công nghệ đóng gói và đặc tính nguồn nước, hệ thống được phân loại cụ thể:

[Phân loại dây chuyền chiết rót nước]

 ├── Theo công nghệ chiết: Chiết rót áp suất thường (Gravity) | Chiết rót chân không nhẹ (Low Vacuum)

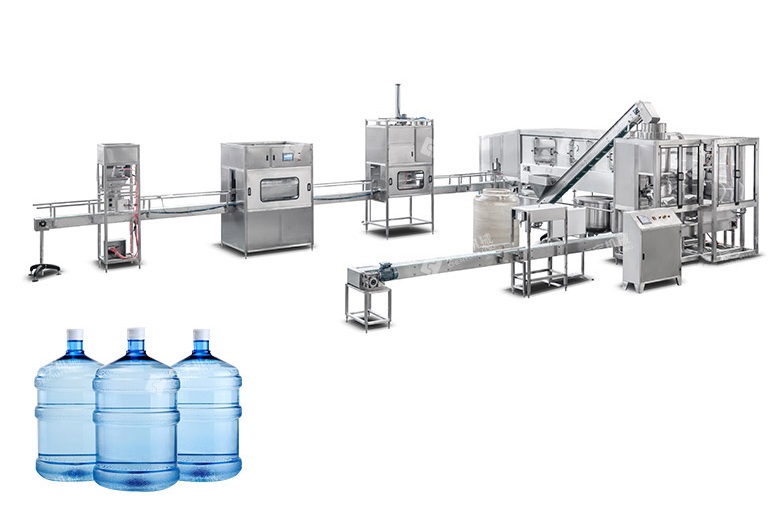

 └── Theo loại bao bì: Dây chuyền đóng chai PET (330ml - 1.5L) | Dây chuyền đóng bình đóng khối (5 Gallon / 19-20L)

• Máy chiết rót nước tinh khiết tự động (Dạng chai PET): Sử dụng cơ cấu kẹp cổ chai (Neck-hanging) để di chuyển chai nhựa mỏng tốc độ cao mà không làm móp méo chai.
• Máy chiết rót nước khoáng tự động & Máy chiết rót nước ion kiềm tự động: Thường tích hợp thêm hệ thống phòng sạch áp lồng kính (HEPA filter class 100) tại khu vực chiết rót để bảo toàn các vi chất dinh dưỡng và khoáng chất tự nhiên, ngăn ngừa tuyệt đối vi khuẩn xâm nhập.



4. Cấu tạo và Nguyên lý hoạt động chuyên sâu

Cấu tạo chi tiết của dây chuyền

Một hệ thống Automatic drinking water filling machine tiêu chuẩn bao gồm các cụm chức năng liên kết dạng module:

1. Máy sắp chai tự động (Bottle Unscrambler): Tự động định hướng và dựng đứng chai PET từ bồn chứa đưa lên băng tải khí.

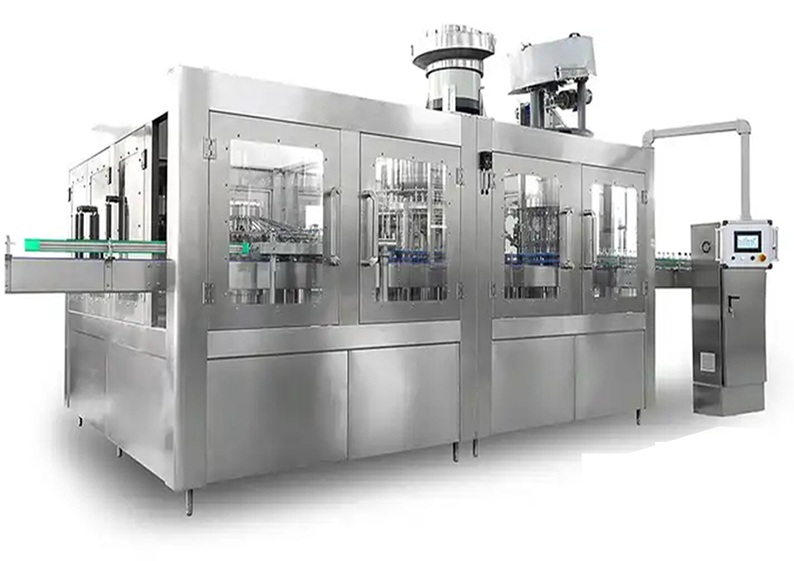

2. Khối máy chính 3-trong-1 (Rinsing - Filling - Capping):
   • Cụm súc rửa: Bản kẹp quay ngược chai 180^o, vòi phun áp lực cao phun nước vô trùng vào lòng chai.
   • Cụm chiết rót: Van chiết áp suất thường dòng chảy thẳng tốc độ cao.
   • Cụm đóng nắp: Hệ thống ống cấp nắp, đĩa chia nắp và đầu xoáy nắp bằng lực từ (Magnetic Capping Head).
3. Cụm thiết bị ngoại vi: Máy dán nhãn (OPP keo nóng hoặc màng co PVC), máy in phun date laser, máy tải thùng và máy bọc màng pallet.

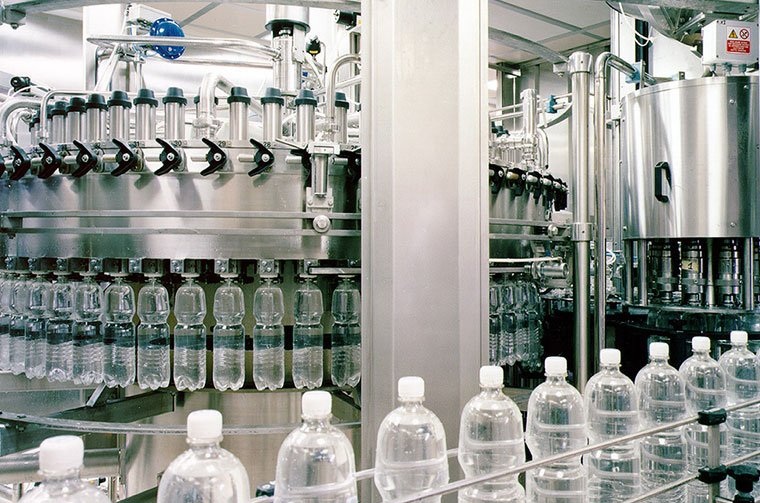

Nguyên lý hoạt động

Nguyên lý vận hành chủ đạo của ngành nước uống là Chiết rót định mức theo độ cao vòi (Gravity Filling with Level Control):

• Bước 1: Chai được băng tải khí thổi vào các ngôi sao chia chai (Infeed Starwheel). Cơ cấu kẹp Inox lật ngược chai để súc rửa và đưa về vị trí thẳng đứng.
• Bước 2: Chai tiến vào mâm chiết, cổ chai được nâng lên ép chặt vào gioăng cao su của van chiết. Van mở ra, nước từ bồn chứa chảy vào chai dưới tác dụng của trọng lực.
• Bước 3: Khi mực nước dâng lên chạm đến lỗ thoát khí trên vòi chiết, đường khí bị khóa, dòng chảy tự động dừng lại. Cơ cấu cam hạ chai xuống, van đóng lập tức, đảm bảo mực nước đồng đều tuyệt đối giữa các chai trước khi chuyển qua máy đóng nắp xoay.

5. Hướng dẫn Lựa chọn và các Thông số kỹ thuật cần lưu ý

Bộ phận Thu mua và Kỹ thuật cần đồng bộ các thông số kỹ thuật (Spec Sheet) dưới đây để tối ưu hóa bài toán đầu tư:

Các thông số kỹ thuật cốt lõi

Thông số kỹ thuật	Dải thông số phổ biến	Vai trò trong quản lý vận hành
Năng suất hoạt động	4.000 - 15.000 BPH (Chai 500ml)	Định hình sản lượng ca kíp của nhà máy
Số đầu chức năng (R-F-C)	14-14-4 / 18-18-6 / 24-24-8	Quyết định tốc độ và độ mượt của dòng chảy
Loại nắp tương thích	Nắp vặn nhựa (Plastic Screw Cap)	Tiêu chuẩn cơ khí cho cụm siết nắp
Áp suất nước rửa chai	0.2 - 0.25 MPa	Tiêu chuẩn làm sạch cơ học bên trong chai
Hệ thống điều khiển	PLC Delta / Mitsubishi / Siemens	Độ ổn định phần mềm và khả năng tự chẩn đoán lỗi

Tiêu chí lựa chọn cho doanh nghiệp

• Đồng bộ hóa cơ điện: Nên chọn hệ thống sử dụng biến tần (Inverter) đồng bộ cho cả băng tải khí, máy chính và băng tải xích đầu ra. Điều này giúp toàn bộ dây chuyền đóng chai nước tự động tăng tốc hoặc giảm tốc mượt mà, không bị đổ chai khi thay đổi nhịp độ sản xuất.
• Thời gian chuyển đổi mẫu mã (Changeover): Ưu tiên thiết kế ngàm kẹp cổ chai cố định. Khi thay đổi dung tích chai (từ 350ml lên 500ml), kỹ thuật viên chỉ cần điều chỉnh độ cao của mâm chiết bằng nút bấm điện tử mà không cần thay thế phụ kiện ngôi sao chia chai, tiết kiệm tối đa thời gian dừng máy.



6. Quy trình Vận hành – Bảo trì – Bảo dưỡng chuẩn công nghiệp

Lưu ý khi vận hành

• Kiểm tra áp suất nguồn nước cấp vào bồn chứa máy chính, đảm bảo lưu lượng luôn đầy đủ để không làm gián đoạn chu kỳ chiết.
• Giám sát lực siết của đầu xoáy nắp định kỳ mỗi ca (dùng máy đo lực siết nắp cầm tay) để tránh tình trạng nắp quá lỏng gây rò rỉ hoặc quá chặt làm hỏng ren chai.

Quy trình bảo trì, bảo dưỡng định kỳ

• Sau mỗi ca làm việc: Vệ sinh toàn bộ vách kính và sàn máy. Khởi động chu trình CIP tự động bằng nước nóng hoặc hóa chất chuyên dụng để tiệt trùng toàn bộ đường ống, van chiết.
• Bảo dưỡng hàng tuần: Kiểm tra, tra mỡ chịu nước vào các vòng bi mâm quay, trục nâng hạ của cụm chiết và đóng nắp.
• Bảo dưỡng hàng quý: Thay thế các gioăng cao su, đệm silicon tại van chiết nếu có dấu hiệu lão hóa hoặc rách, đảm bảo hệ thống không bị rò rỉ nước ra môi trường máy.



7. Các câu hỏi thường gặp (FAQ)

1. Hệ thống kẹp cổ chai có ưu điểm gì so với hệ thống đỡ đáy chai?

• Trả lời: Hệ thống kẹp cổ chai giúp định vị chai bằng phần cứng cố định nhất (cổ chai PET). Nhờ đó, doanh nghiệp có thể chạy nhiều loại chai có chiều cao và đường kính thân khác nhau mà không cần thay đồ gá khuôn, đồng thời giảm thiểu ma sát gây xước vỏ chai.

2. Tại sao mực nước trong các chai sau khi chiết đôi khi không đều nhau?

• Trả lời: Nguyên nhân chủ yếu do gioăng cao su tại van chiết bị hở, làm rò rỉ khí hoặc do áp suất trong bồn chứa tổng không ổn định. Cần kiểm tra lại độ kín của van và hoạt động của van phao điều tiết mực nước bồn chứa.

3. Làm thế nào để dây chuyền chiết rót không làm biến dạng các dòng chai PET siêu nhẹ (Light-weight)?

• Trả lời: Với chai PET siêu nhẹ, hệ thống cần tích hợp bộ cấp khí nitơ lỏng (Nitrogen Injection) ngay trước khi đóng nắp. Khí nitơ hóa hơi sẽ tạo áp suất dương bên trong giúp chai cứng cáp, không bị móp khi xếp chồng pallet hoặc vận chuyển.

4. Quy trình tiệt trùng vỏ chai và nắp chai diễn ra như thế nào trước khi chiết?

• Trả lời: Vỏ chai được súc rửa bằng nước ngậm Ozone nồng độ cao để diệt khuẩn hoàn toàn. Nắp chai trước khi đưa vào ống thả sẽ đi qua hầm chiếu tia cực tím UV hoặc phun dung dịch tiệt trùng để đảm bảo điều kiện vô trùng tuyệt đối.

5. Khi nguồn điện nhà máy chập chờn, hệ thống có tự bảo vệ được không?

• Trả lời: Các tủ điện tiêu chuẩn công nghiệp luôn tích hợp bộ bảo vệ mất pha, quá tải và rơ-le an toàn. Khi có sự cố nguồn điện, PLC sẽ lập tức phát lệnh dừng khẩn cấp (Emergency Stop) an toàn và lưu lại trạng thái vận hành trên bộ nhớ.



8. Xu hướng phát triển và Công nghệ mới

• Công nghệ chiết rót không tiếp xúc (Non-contact Filling): Van chiết điện từ điều khiển bằng xung điện, vòi chiết không chạm vào miệng chai. Công nghệ này loại bỏ hoàn toàn nguy cơ lây nhiễm chéo vi sinh vật giữa các chai.
• Thiết kế thân thiện môi trường (Eco-Design): Giảm độ dày thành chai PET xuống mức tối thiểu và sử dụng công nghệ dán nhãn không đế keo (Linerless) để giảm phát thải carbon ra môi trường.

ABM Việt Nam: Nhà cung cấp dây chuyền chiết rót nước tự động chất lượng cao, bền bỉ

Đối với một dự án sản xuất nước đóng chai, sự ổn định của thiết bị là yếu tố tiên quyết quyết định giá thành sản phẩm và uy tín thương hiệu. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị uy tín hàng đầu, chuyên gia tư vấn và cung cấp các dòng Dây chuyền chiết rót nước tự động thế hệ mới.

Thế mạnh vượt trội từ giải pháp của ABM Việt Nam:

• Hệ thống chất lượng cao tiêu chuẩn quốc tế: ABM Việt Nam nhập khẩu và lắp ráp các cấu kiện cốt lõi từ Đức, Nhật Bản, Đài Loan (PLC Siemens/Mitsubishi, khí nén Festo/Airtac, biến tần Danfoss), đảm bảo độ chuẩn xác cơ khí cao nhất.
• Tự động hóa hoàn toàn & Tốc độ cao: Thiết kế mono-block tối ưu hóa không gian, chu trình vận hành khép kín hoàn toàn từ phôi chai đến thành phẩm, đáp ứng tốt các kịch bản sản xuất cường độ cao liên tục.
• Vận hành bền bỉ, ổn định: Khung sườn máy chế tạo từ thép chịu lực hạng nặng bọc Inox dày, kết cấu cơ khí chính xác giúp máy vận hành êm ái, giảm thiểu tối đa rung lắc và tiếng ồn, kéo dài tuổi thọ thiết bị.
• Dịch vụ kỹ thuật trọn gói: Đội ngũ kỹ sư chuyên môn cao của ABM Việt Nam đồng hành cùng khách hàng từ khâu khảo sát, thiết kế layout nhà xưởng đạt chuẩn GMP, lắp đặt, hướng dẫn vận hành cho đến dịch vụ bảo trì định kỳ nhanh chóng.

Để nhận hồ sơ năng lực thiết bị, bản vẽ mặt bằng tối ưu và báo giá giải pháp trọn gói cho Dây chuyền chiết rót nước tự động, Quý doanh nghiệp vui lòng liên hệ ngay với chúng tôi.
