Máy kiểm tra ngoại quan sản phẩm bằng xử lý ảnh dùng camera công nghiệp

Máy kiểm tra ngoại quan bằng camera - Vision Inspection

Trong kỷ nguyên sản xuất thông minh và tự động hóa dây chuyền, việc kiểm soát chất lượng bề mặt sản phẩm ở công đoạn cuối là yếu tố sống còn để bảo vệ uy tín thương hiệu. Phương pháp kiểm tra thủ công truyền thống bằng mắt thường của công nhân không những tốn kém chi phí, năng suất thấp mà còn tiềm ẩn sai số lớn do sự mệt mỏi thị giác hay tính chủ quan. Hệ thống máy kiểm tra ngoại quan bằng camera tự động chính là giải pháp công nghệ then chốt, giúp giải quyết triệt để bài toán này với độ chính xác tuyệt đối ở tốc độ cao.

Bài viết này cung cấp một cái nhìn toàn diện mang tính kỹ thuật chuyên sâu và hiệu quả đầu tư kinh tế về thiết bị xử lý ảnh, hỗ trợ đắc lực cho các kỹ sư hệ thống, bộ phận thu mua vật tư và các chủ doanh nghiệp trong quá trình tối ưu hóa quy trình kiểm soát chất lượng sản xuất.

1. Định nghĩa Máy kiểm tra ngoại quan bằng camera là gì?

Máy kiểm tra ngoại quan bằng camera (tiếng Anh thường gọi là Vision Inspection hoặc Camera Inspection) là một hệ thống kiểm tra ngoại quan bằng camera tự động hóa hoàn toàn. Thiết bị này ứng dụng công nghệ chụp ảnh số hóa tốc độ cao kết hợp thuật toán phần mềm để phân tích, đánh giá các đặc tính vật lý bề mặt của sản phẩm trực tiếp trên băng tải vận hành.

Giải pháp này còn được biết đến rộng rãi trong môi trường lắp ráp bo mạch điện tử với tên gọi AOI – Automated Optical Inspection (Hệ thống kiểm tra quang học tự động). Thiết bị tự động đối chiếu hình ảnh chụp thực tế của sản phẩm với mẫu chuẩn (Golden Template) trong mili-giây để phát hiện, phân loại và kích hoạt cơ cấu loại bỏ các sản phẩm lỗi ngoại quan.

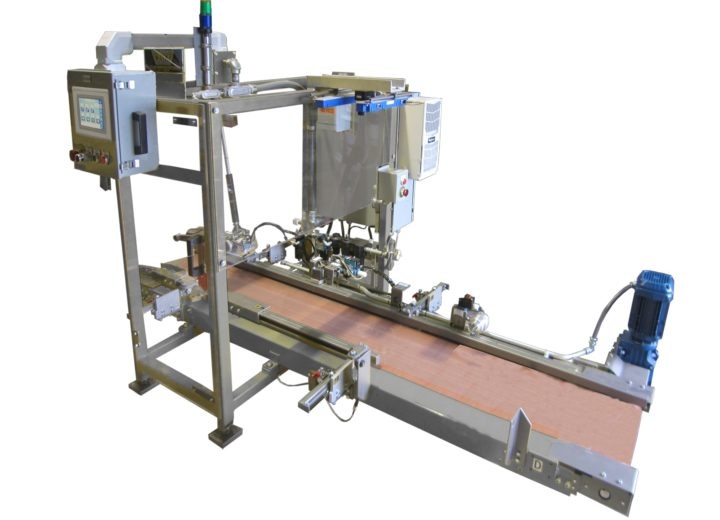

2. Cấu tạo chi tiết của Máy kiểm tra ngoại quan sản phẩm bằng xử lý ảnh dùng camera công nghiệp

Một hệ thống máy kiểm tra ngoại quan sản phẩm bằng xử lý ảnh dùng camera công nghiệp tiêu chuẩn được cấu thành từ 4 phân hệ cốt lõi:

• Hệ thống Camera công nghiệp (Industrial Camera): Sử dụng các dòng camera quét dòng (Line Scan) hoặc quét vùng (Area Scan) độ phân giải cao (từ 5MP đến hơn 25MP), trang bị cảm biến CMOS cao cấp với tốc độ màn trập siêu nhanh để chụp ảnh sản phẩm sắc nét mà không bị nhòe mờ khi băng tải chạy cao tốc.
• Hệ thống chiếu sáng chuyên dụng (Machine Vision Lighting): Phân hệ cực kỳ quan trọng quyết định độ chính xác của ảnh chụp. Hệ thống sử dụng đèn LED dạng vòng (Ring light), đèn thanh (Bar light), đèn vòm (Dome light) hoặc đèn chiếu nền (Backlight) với các bước sóng ánh sáng phù hợp để làm nổi bật các khuyết tật (vết nứt, xước, bẩn) và triệt tiêu bóng đổ bám bề mặt.
• Ống kính công nghiệp (Lens): Hệ thống ống kính độ méo thấp (Low Distortion) hoặc ống kính Telecentric chuyên dụng, đảm bảo độ đồng đều của độ phóng đại hình ảnh trên toàn bộ vùng nhìn (FOV), thu nhận chi tiết cơ lý chính xác nhất.
• Bộ xử lý trung tâm và Phần mềm xử lý ảnh: Máy tính công nghiệp (IPC) cấu hình mạnh, tích hợp card xử lý đồ họa để chạy các thuật toán nhận diện mẫu (Pattern Matching), đo đạc kích thước cơ học (Metrology) hoặc thuật toán Trí tuệ nhân tạo (AI Deep Learning).
• Cơ cấu chấp hành loại bỏ (Rejector): Cánh tay gạt (Flipper), thanh đẩy khí nén (Pusher) hoặc thổi khí áp lực lớn để cách ly hàng lỗi lập tức.

3. Nguyên lý hoạt động và Thuật toán xử lý ảnh số hóa

Quy trình vận hành bốc xếp ảnh của hệ thống tuân theo chu trình khép kín tuyến tính:

[Sản phẩm qua Sensor] ──> [Kích hoạt Đèn & Camera chụp] ──> [Truyền dữ liệu về IPC]

                                                                    │ (Thuật toán phân tích)

[Nhóm Đạt chuẩn (Pass)] <── [Cơ cấu gạt/đẩy kích hoạt] <─────────────┴── (Đối chiếu mẫu lỗi)

1. Kích hoạt chụp ảnh (Triggering): Khi sản phẩm dịch chuyển qua cảm biến tiệm cận hoặc cảm biến quang trên băng tải, tín hiệu điện áp được gửi đến bộ điều khiển. Ngay lập tức, hệ thống đèn LED bật sáng đồng bộ với màn trập camera mở ra để chụp lại hình ảnh sản phẩm tại tọa độ chỉ định chính xác từng mili-giây.
2. Phân tích ma trận điểm ảnh: Hình ảnh thô (Raw Image) được truyền về máy tính công nghiệp qua giao tiếp tốc độ cao (GigE Vision hoặc CoaXPress). Phần mềm xử lý ảnh chuyển đổi ma trận điểm ảnh thành các dữ liệu số, áp dụng các thuật toán lọc nhiễu, tăng cường độ tương phản kỹ thuật số để xác định biên dạng bọc bên ngoài.
3. Ra quyết định (Decision Making): Phần mềm tiến hành đo đạc kích thước hình học, kiểm tra tính đầy đủ của các chi tiết cấu thành hoặc nhận diện các vết nứt xước bề mặt. Nếu các thông số vượt quá dải dung sai cho phép, hệ thống xuất lệnh kích hoạt van điện từ khí nén để gạt sản phẩm lỗi ra khỏi dòng chảy chính một cách chính xác mà không làm giảm vận tốc toàn dây chuyền.

4. Ứng dụng thực tế của Máy kiểm tra ngoại quan bằng camera

Thiết bị được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi tiêu chuẩn chất lượng khắt khe:

• Ngành điện, điện tử (AOI): Kiểm tra lỗi hàn, lệch linh kiện SMD, thiếu hụt chip, rạn nứt bo mạch PCB.

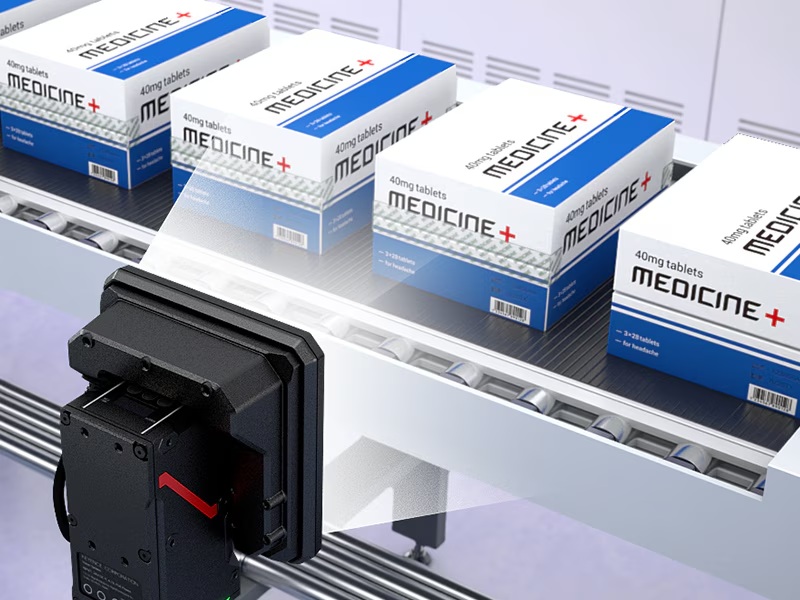

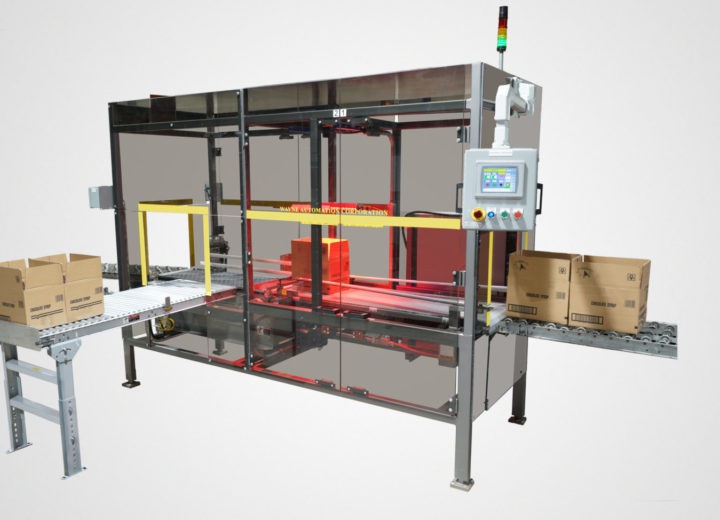

• Ngành bao bì, đóng gói: Kiểm tra mực chiết rót, lỗi lệch nắp chai, thiếu màng seal, rách tem nhãn mác, sai mã vạch/mã QR, sai hạn sử dụng (OCR/OCV).
• Ngành ô tô, cơ khí chính xác: Kiểm tra rỗ bề mặt đúc, đo đạc kích thước ren ốc, phát hiện vết xước trên bề mặt sơn khung dầm vỏ máy.
• Ngành dược phẩm, y tế: Kiểm tra vỉ thuốc thiếu viên, nứt vỡ viên nén, rách bao bì vô trùng.

5. Đặc điểm và Lợi ích vượt trội cho doanh nghiệp

Đặc điểm kỹ thuật nổi bật

• Vận hành không tiếp xúc (Non-contact): Bảo vệ bề mặt các sản phẩm nhạy cảm, dễ trầy xước hoặc linh kiện điện tử tinh vi khỏi các tác động cơ học.
• Độ ổn định đồng nhất: Không bị ảnh hưởng bởi yếu tố tâm lý, sức khỏe hay cảm tính của con người, đảm bảo tiêu chuẩn kiểm tra đồng bộ 100% từ đầu ca đến cuối ca.
• Tích hợp cơ sở dữ liệu số: Tự động lưu trữ hình ảnh sản phẩm lỗi, tạo báo cáo thống kê tỷ lệ lỗi (Yield Rate) phục vụ quá trình truy xuất nguồn gốc chất lượng.

Lợi ích kinh tế trực tiếp

• Tối ưu hóa chi phí nhân công: Thay thế hoàn toàn từ 3 đến 5 công nhân kiểm tra thủ công bằng mắt trên mỗi băng tải, giảm thiểu rủi ro bồi thường tai nạn lao động.
• Đẩy nhanh chu kỳ sản xuất: Khả năng kiểm tra mượt mà với tốc độ từ hàng trăm đến hơn 1.000 sản phẩm/phút, giải phóng hoàn toàn các nút thắt năng suất (Bottleneck) ở công đoạn kiểm định cuối dòng.
• Triệt tiêu rủi ro khiếu nại: Ngăn chặn tuyệt đối tình trạng hàng lỗi lọt ra thị trường, bảo vệ hình ảnh thương hiệu và tránh các chi phí thu hồi sản phẩm đắt đỏ.

6. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi lập bảng đặc tính kỹ thuật (Datasheet) phục vụ quá trình thu mua, bộ phận kỹ thuật cần đồng bộ các thông số cốt lõi sau:

7. Hướng dẫn quy trình Vận hành – Bảo trì – Bảo dưỡng an toàn

Để duy trì độ chính xác và kéo dài tuổi thọ linh kiện quang học:

• Vệ sinh quang học hàng ngày (Daily Check): Sử dụng bóng thổi khí bụi và khăn lau thấu kính chuyên dụng để làm sạch bề mặt ống kính và mặt kính bảo vệ camera, đèn LED. Tuyệt đối không dùng các hóa chất tẩy rửa mạnh hoặc khăn vải thô vì sẽ làm trầy xước lớp phủ chống lóa (Coating) của lens.
• Kiểm soát môi trường ánh sáng bên ngoài: Đảm bảo các vách che, hộp kín (Enclosure) bao bọc vùng chụp ảnh không bị hở. Áp lực ánh sáng tự nhiên từ cửa sổ hoặc đèn trần nhà xưởng thay đổi giữa ngày và đêm là nguyên nhân hàng đầu gây ra lỗi nhận diện sai.
• Sao lưu dữ liệu cấu hình định kỳ: Định kỳ hàng tháng tiến hành sao lưu các chương trình mẫu sản phẩm (Recipes) trên IPC để phòng ngừa rủi ro sự cố phần cứng máy tính.

8. Xu hướng phát triển và Công nghệ mới

• Tích hợp sâu Trí tuệ nhân tạo (AI Vision): Phần mềm tự động học hỏi qua các tập dữ liệu hình ảnh được gắn nhãn lỗi, có khả năng phân biệt chính xác giữa một vết xước vật lý nguy hại với một đường vân tự nhiên vô hại trên bề mặt vật liệu.
• Hệ thống Camera 3D Profile: Không chỉ chụp ảnh phẳng 2D, camera 3D quét laser biên dạng khối giúp đo đạc chính xác độ sâu của vết nứt, chiều cao của mối hàn hoặc thể tích khuyết tật lồi lõm vật lý trên sản phẩm.

9. Công ty TNHH Công Nghệ ABM Việt Nam – Nhà cung cấp Giải pháp Máy kiểm tra ngoại quan bằng camera hàng đầu

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp loại bỏ hoàn toàn các sai sót cảm tính của con người và tự động hóa công đoạn kiểm soát chất lượng QC, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác công nghệ chiến lược tin cậy.

Chúng tôi cung cấp các giải pháp máy kiểm tra ngoại quan xử lý ảnh được thiết kế chuyên biệt, đáp ứng các tiêu chuẩn công nghiệp nghiêm ngặt nhất:

• Chất lượng cao tiêu chuẩn quốc tế: Hệ thống cảm biến camera, ống kính telecentric và module đèn chiếu sáng thông minh được nhập khẩu chính hãng từ các thương hiệu đầu ngành của Đức, Nhật Bản và Mỹ.
• Tự động hóa thông minh & Tốc độ cao: Phần mềm thuật toán tối ưu hóa mã nguồn, xử lý song song đa luồng cho tốc độ phân tích siêu tốc, đáp ứng mượt mà cho các dây chuyền sản xuất cao tốc mà không gây gián đoạn dòng chảy sản phẩm.
• Vận hành bền bỉ & Ổn định tuyệt đối: Máy tính công nghiệp chống rung động, chống nhiễu từ trường của nhà xưởng; hệ thống được may đo cơ khí vững chắc, đảm bảo hoạt động liên tục 24/7 với tỷ lệ dừng máy lỗi (Down-time) bằng không.

10. Câu hỏi thường gặp (FAQ)

Câu 1: Khi ánh sáng trong nhà xưởng thay đổi theo thời gian (sáng - tối) thì máy có bị nhận diện sai không?

Trả lời: Các hệ thống cao cấp do ABM Việt Nam thiết kế luôn đi kèm hộp che ánh sáng (Enclosure) khép kín bao bọc xung quanh vùng camera và sản phẩm. Kết hợp cùng việc sử dụng đèn chiếu sáng công nghiệp có cường độ sáng vượt trội gấp nhiều lần ánh sáng môi trường, hệ thống hoàn toàn triệt tiêu tác động của ánh sáng nhà xưởng bên ngoài.

Câu 2: Thuật toán AI Deep Learning và Thuật toán xử lý ảnh truyền thống (Rule-based) khác nhau như thế nào?

Trả lời: Thuật toán truyền thống đo đạc dựa trên các thông số hình học cố định (như đường kính, khoảng cách, mật độ pixel). Thuật toán AI Deep Learning có khả năng tự học các khuyết tật không có hình dạng cố định (như vết trầy xước ngẫu nhiên, vết ố bẩn, nứt chân chim), giúp tăng tỷ lệ phát hiện lỗi ngoại quan phức tạp lên mức trên 99.5%.

Câu 3: Hệ thống camera có thể kiểm tra được sản phẩm có bề mặt bóng loáng như kim loại mạ chrome hay màng gương không?

Trả lời: Bề mặt phản xạ cao (Glossy surface) rất dễ gây ra hiện tượng lóa sáng, làm mất chi tiết ảnh chụp. Để xử lý bài toán kỹ thuật này, kỹ sư ABM Việt Nam sẽ ứng dụng giải pháp chiếu sáng gián tiếp dạng vòm (Dome Light) hoặc đèn đồng trục (Coaxial Light) để khuếch tán ánh sáng đồng đều, loại bỏ hoàn toàn điểm lóa và làm rõ các vết xước nhỏ nhất.

Câu 4: Thời gian để máy chụp, xử lý ảnh và ra quyết định loại bỏ một sản phẩm lỗi mất bao lâu?

Trả lời: Tổng thời gian xử lý chu trình (Cycle time) từ lúc kích hoạt cảm biến chụp đến khi xuất lệnh điều khiển chỉ dao động từ 10ms đến 50ms (tùy thuộc vào độ phức tạp của thuật toán). Vận tốc này cho phép hệ thống phân loại chính xác ngay cả trên các băng tải chạy với tốc độ vài mét trong một giây.

Câu 5: Có thể dùng chung một máy kiểm tra ngoại quan camera cho nhiều mã sản phẩm khác nhau không?

Trả lời: Hoàn toàn được. Phần mềm tích hợp tính năng quản lý mã hàng (Recipe Management). Khi nhà máy chuyển đổi sang chạy sản phẩm mới, người vận hành chỉ cần bấm chọn tên sản phẩm trên màn hình cảm ứng HMI, hệ thống sẽ tự động tải các thông số camera và dải dung sai đo đạc tương ứng trong vòng 3 giây.
