Máy phun bi dạng băng tải lưới

Máy phun bi dạng băng tải lưới

Máy phun bi dạng băng tải lưới là giải pháp công nghệ làm sạch bề mặt tự động liên tục, được thiết kế chuyên biệt để xử lý các chi tiết mỏng, dẹt, dễ biến dạng hoặc các sản phẩm đúc, rèn có biên dạng phức tạp nhạy cảm với va đập. Đối với các kỹ sư trưởng thiết bị, bộ phận thu mua công nghệ và các chủ doanh nghiệp cơ khí chế tạo, việc thấu hiểu cấu trúc cơ học và hiệu suất vận hành của dòng máy này là cơ sở quan trọng để tối ưu hóa dây chuyền đóng gói, hoàn thiện phôi đạt hiệu suất cao đỉnh cao.

Bài viết này cung cấp phân tích kỹ thuật chuyên sâu về hệ thống dọn rỉ bằng lưới thép tịnh tiến liên tục.



1. Định nghĩa máy phun bi dạng băng tải lưới là gì?

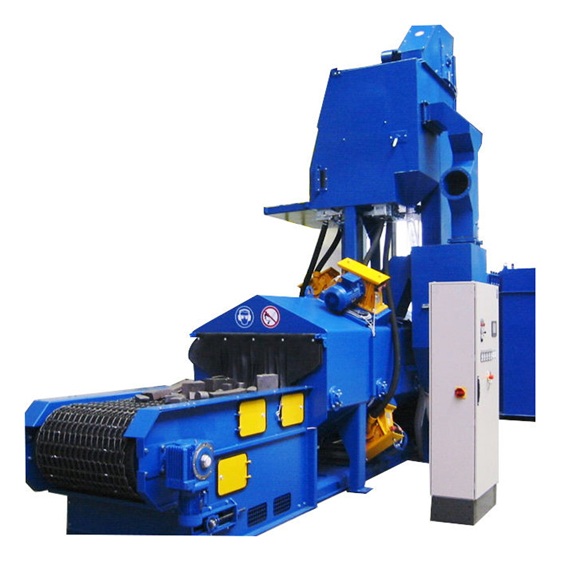

Máy phun bi dạng băng tải lưới (tên tiếng Anh chuyên ngành thường gọi là mesh belt shot blasting machine hoặc steel wire mesh belt shot blasting machine) là dòng máy phun bi tự động sử dụng một hệ thống băng tải làm bằng lưới dây thép mangan chịu lực có độ mở mắt lưới tối ưu.

Phôi kim loại được đặt trực tiếp lên bề mặt lưới phẳng và tịnh tiến xuyên qua buồng hầm phun kẹp bảo vệ. Điểm vượt trội của công nghệ này là các đầu phun cánh văng ly tâm được bố trí đồng thời cả phía trên và phía dưới buồng hầm. Luồng hạt bi thép bắn từ dưới lên sẽ xuyên qua các mắt lưới trống để làm sạch mặt đáy của sản phẩm, giúp phôi được làm sạch toàn diện cả hai mặt trong cùng một lượt chuyển động mà không cần lật ngược thủ công. Thiết bị này còn được gọi tắt là máy phun bi băng tải lưới.



2. Ứng dụng thực tế trong phân xưởng cơ khí hiện đại

Nhờ đặc tính phôi nằm cố định trên mặt lưới phẳng kẹp chạy thẳng, dòng máy này là cấu hình bắt buộc để xử lý các nhóm sản phẩm đặc thù:

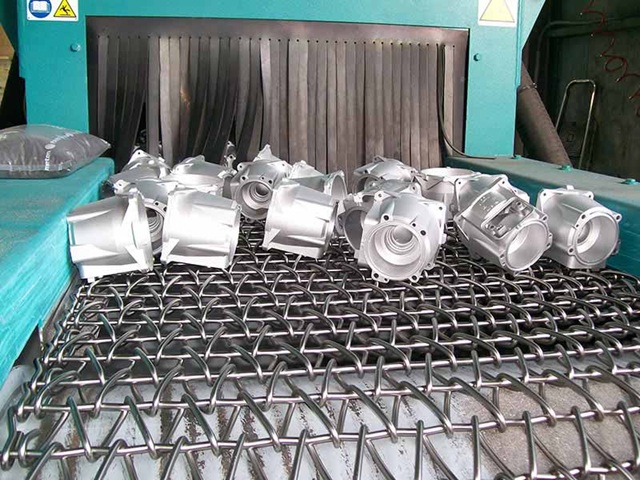

• Linh kiện đúc nhôm, đúc áp lực: Làm sạch bavia, cát đúc cho lốc máy ô tô, vỏ hộp số, linh kiện tản nhiệt, phụ tùng xe máy dập khuôn liên tục mà không làm sứt mẻ góc cạnh tinh xảo.
• Chi tiết dập định hình phẳng, mỏng: Đánh rỉ, bóc vảy nhiệt cho các tấm thép đột dập, đĩa phanh (thắng) xe, lưỡi cưa, các chi tiết kết cấu dạng lá mỏng dễ bị vênh nếu dùng lực va đập lớn.
• Phôi rèn dập nóng quy mô lớn: Xử lý rỉ sét đồng loạt cho các loại tay biên, khớp nối, đầu ren cơ khí nhỏ nhẹ trước khi tiến hành xi mạ hoặc sơn phủ.



3. Đặc điểm kỹ thuật và lợi ích vận hành vượt trội

Đặc điểm cấu trúc cơ điện tử nặng

• Băng tải lưới thép mangan siêu bền: Lưới băng tải được đan bện từ các sợi dây thép hợp kim mangan cao cấp chịu mài mòn cực độ, chịu lực căng lớn và không bị dính biến dạng cơ học dưới sức bắn phá trực tiếp của bi thép.
• Tổ hợp đầu phun so le đối xứng: Bố trí tối thiểu từ 4 đến 8 đầu phun cánh văng áp lực cao chéo góc so le, hướng luồng bi bao phủ toàn diện 360 độ quanh phôi.
• Biến tần điều tốc thông minh (VFD Control): Hệ thống truyền động lưới thép sử dụng motor giảm tốc biến tần, cho phép tinh chỉnh tốc độ tịnh tiến mượt mà từ 0.5 - 5.0 mét/phút tùy thuộc vào độ dày bám bẩn của phôi.

Lợi ích kinh tế và sản xuất cho nhà xưởng

• Triệt tiêu thời gian lật phôi: Việc xử lý đồng thời mặt trên và mặt dưới trong một chu kỳ giúp nhân đôi năng suất vận hành so với dòng máy băng tải con lăn thông thường.
• An toàn tuyệt đối cho phôi nhạy cảm: Sản phẩm nằm im phẳng lặng trên mặt lưới, không bị cuộn lộn va đập chéo vào nhau như dòng máy thùng đảo, bảo vệ các bề mặt gia công chính xác không bị trầy xước.
• Hệ thống tuần hoàn khép kín bảo vệ môi trường: Tích hợp bộ thu hồi bi tự động, tháp tách cát bụi khí động học và hệ thống lọc bụi túi vải xung khí nén tự động rũ bụi, giữ môi trường nhà xưởng luôn đạt chuẩn an toàn vệ sinh lao động.

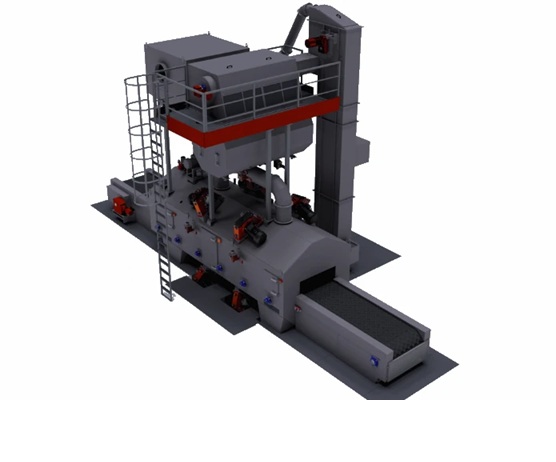

4. Cấu tạo và nguyên lý hoạt động dạng hầm băng tải lưới

Cấu tạo chi tiết các module chức năng

Hệ thống máy phun bi băng tải lưới tiêu chuẩn bao gồm các phân khu chức năng kết nối liên hoàn:

[Băng tải lưới nạp phôi] ──> [Buồng hầm kẹp rèm chắn bi nhiều lớp]

                                        │

[Hệ thống lọc bụi áp âm] <── [Tổ hợp đầu phun cánh văng Trên & Dưới]

                                        │

[Trục vít tải đáy buồng / Gàu tải] ──> [Tháp tách khí động học] ──> [Băng tải lưới ra phôi]

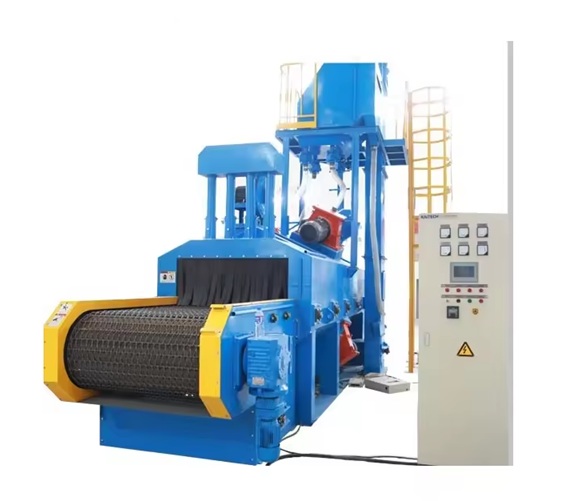

1. Hệ thống băng tải lưới (Wire Mesh Conveyor): Trọng tâm truyền động, có cơ cấu căng băng tự động bằng lò xo hoặc xylanh khí nén chịu tải.
2. Buồng hầm phun chính (Blasting Tunnel): Vách buồng ốp tấm lót Mn13 dày, cửa vào và lối ra trang bị nhiều lớp rèm cao su xếp chồng để ngăn bi thép văng bắn ra ngoài.
3. Tổ hợp đầu văng bi (Turbines): Động cơ công suất lớn truyền động bánh quay chứa cánh gạt, gia tốc hạt bi thép lên vận tốc cực đại (>80 m/s).
4. Cụm tuần hoàn tách bi cám: Phễu thu đáy dồn bi về trục vít tải và gàu tải đứng đưa lên tháp tách khí động học hút bụi bẩn, giữ bi sạch tái sử dụng hàng ngàn lần.

Nguyên lý hoạt động kỹ thuật

Công nhân đặt phôi kim loại phẳng lên băng tải lưới ở đầu vào -> Băng tải tịnh tiến đưa phôi xuyên qua hầm kẹp bảo vệ -> Hệ thống cảm biến quang phát hiện phôi, kích hoạt mở van xả bi và khởi động tổ hợp đầu phun ly tâm -> Các đầu phun phía trên bắn dội bi xuống, các đầu phun mặt đáy bắn bi xuyên qua mắt lưới từ dưới lên, bóc tách triệt để lớp rỉ sét oxit -> Phôi tiếp tục di chuyển qua khu vực giũ bi đọng và đi ra ngoài băng tải thành phẩm trong trạng thái sạch bóng xám bạc đồng đều.



5. Các thông số kỹ thuật cốt lõi cần lưu ý khi lựa chọn máy

Để bộ phận Thu mua phối hợp kĩ càng với phòng Kỹ thuật chọn đúng model kết cấu khung máy, cần soi kỹ các thông số kỹ thuật khắt khe sau:

Thông số kỹ thuật	Ý nghĩa đối với năng suất và quy cách phôi thép
Chiều rộng hữu dụng của mặt lưới	Giới hạn khổ rộng tối đa của phôi hoặc số lượng phôi có thể xếp dàn hàng ngang (ví dụ: 600mm, 1000mm, 1200mm).
Chiều cao thông thủy cửa buồng (H)	Độ cao lớn nhất của chi tiết đúc/rèn có thể chui lọt qua buồng hầm kẹp (thường từ 300mm - 600mm).
Kích thước mắt lưới thép	Phải tính toán nhỏ hơn kích thước nhỏ nhất của phôi để tránh sản phẩm bị lọt kẹt xuống đáy buồng.
Số lượng & Công suất đầu phun bi	Quy định lực bắn phá (ví dụ: 4 đầu phun x 11kW hoặc 8 đầu phun x 15kW) để tính toán tốc độ kéo băng tải.
Tải trọng tối đa của lưới thép (kg/m²)	Sức chịu nặng tính trên mỗi mét vuông lưới để tránh trùng võng, đứt xích băng tải.
Đường kính hạt bi thép khuyến cáo	Thường phối trộn Hạt bi tròn (Steel shot S230/S330) và Hạt đa cạnh cỡ mịn để tối ưu độ mịn bề mặt nhôm đúc.

6. Hướng dẫn vận hành, bảo trì và bảo dưỡng định kỳ

Do máy làm việc trong môi trường chịu lực phá hủy mài mòn cực kỳ lớn, quy trình bảo dưỡng định kỳ cần thực hiện nghiêm ngặt hằng ngày:

Lưu ý khi vận hành

• Xếp phôi dàn đều: Công nhân khi nạp liệu cần xếp phôi dàn phẳng đều khắp chiều rộng mặt lưới, tránh xếp chồng đè lên nhau vì phôi nằm dưới sẽ bị che khuất luồng bi, gây loang lổ không sạch.
• Tránh chạy không tải kéo dài: Trập trùng không bật đầu phun bắn bi khi mặt lưới trống không có phôi che đỡ bên trong buồng hầm. Luồng bi bắn trực diện không có điểm tì sẽ làm tổn hại nhanh chóng độ bền của lưới thép mangan.
• Kiểm tra lực căng băng lưới: Hằng ca làm việc cần calib độ căng của lưới đai kẹp để tránh hiện tượng lưới bị trùng xệ xéo trục gây mài mòn vách hông buồng máy.

Quy trình bảo dưỡng định kỳ

• Hằng ngày: Kiểm tra độ mòn cánh văng đầu phun (Blades), thay thế định kỳ nếu có dấu hiệu nứt mẻ để tránh mất cân bằng động gây cháy motor. Kiểm tra xem các rèm cao su chắn bi lối ra vào có bị rách hở hay không.
• Hằng tuần: Kiểm tra các mắt xích, sợi đan của băng tải lưới thép, siết lại hoặc thay các mắt lưới bị vặn mỏng mòn. Vệ sinh lưới sàng rác, bavia rơi xuống đáy băng tải cào.
• Hằng tháng: Tra mỡ bôi trơn chịu nhiệt áp lực cao vào các gối ổ bi đầu văng tốc độ cao và bạc đạn trục quay dẫn hướng băng tải. Xả bụi bẩn định kỳ ở phễu chứa bộ lọc túi vải.



7. Xu hướng phát triển công nghệ mới

Ngành xử lý bề mặt phôi tự động đang dịch chuyển mạnh mẽ theo xu hướng thông minh hóa:

• Hệ thống đầu phun điều tốc tự động lập trình: Cho phép tự động điều khiển tốc độ bắn bi qua biến tần dựa trên việc quét laser độ dày phôi đi vào (phun nhẹ cho nhôm mỏng tránh móp biến dạng, phun mạnh cho phôi rèn thép thô để đánh rỉ nhanh).
• Hệ thống giám sát độ mòn lưới thép bằng cảm biến: Tích hợp các sensor đo lường độ rơ, độ dãn dài của băng tải lưới thép theo thời gian thực để đưa ra cảnh báo bảo trì dự đoán (Predictive Maintenance) lên màn hình HMI, triệt tiêu rủi ro đứt xích dừng máy đột ngột.



8. Câu hỏi thường gặp (FAQ) về hệ thống máy phun bi băng tải lưới

1. Máy phun bi dạng băng tải lưới có xử lý được các chi tiết hình khối hộp cao không?

Trả lời: Bản chất dòng máy này tối ưu nhất cho các chi tiết dẹt, phẳng hoặc khối hộp có chiều cao vừa phải (dưới 500mm). Nếu phôi quá cao và có biên dạng hốc kẹt sâu lồi lõm phức tạp ở mặt hông, luồng bi từ trên xuống và từ dưới lên sẽ bị giới hạn góc bắn, lúc này bạn nên cân nhắc đổi sang dòng Máy phun bi dạng giá treo (Hanger type) hoặc dòng mâm quay.

2. Tại sao mặt dưới của sản phẩm sau khi qua máy vẫn không sạch rỉ sét bằng mặt trên?

Trả lời: Hiện tượng lệch chất lượng này do hai nguyên nhân kỹ thuật: Một là các đầu phun bố trí dưới đáy buồng bị thiếu hụt áp lực do kẹt cặn bavia che khuất; hai là do các mắt lưới băng tải sau thời gian dùng bị keo bết bám dính bụi bẩn làm bít các lỗ hở, cản trở luồng bi bắn từ dưới lên. Do đó kỹ sư cần vệ sinh thông thoáng mặt lưới đai định kỳ.

3. Bao lâu thì hệ thống băng tải lưới thép mangan cần thay thế mới hoàn toàn?

Trả lời: Tuổi thọ của lưới thép mangan đúc chất lượng cao phụ thuộc vào tần suất chạy máy và loại hạt bi sử dụng, thông thường dao động từ 1.000 - 2.000 giờ phun thực tế. Để tiết kiệm chi phí, khi lưới bị mòn cục bộ, bạn có thể cắt bỏ đoạn lưới hỏng và đan nối dặm các đoạn lưới mới vào chạy tiếp.

4. Tôi có thể dùng hạt bi inox (Stainless steel shot) trên dòng máy này được không?

Trả lời: Hoàn toàn được, đặc biệt bắt buộc nếu sản phẩm của bạn là linh kiện đúc nhôm hoặc đúc đồng. Sử dụng hạt bi inox sẽ giúp bề mặt sản phẩm sáng bóng tinh xảo và tuyệt đối không để lại vết ố vàng rỉ sét điện hóa như khi dùng bi thép carbon thông thường.

5. Hệ thống lọc bụi túi vải của máy có dễ cháy nổ không và cách phòng ngừa?

Trả lời: Có rủi ro cao nếu bạn phun bavia cho các chi tiết bằng nhôm hoặc magie. Bụi mịn của các kim loại màu này khi kết hợp với tia lửa ma sát rất dễ gây nổ trong thùng lọc bụi áp âm. Hệ thống kẹp xử lý phôi nhôm bắt buộc phải tích hợp Bộ lọc bụi kiểu ướt (Wet Dust Collector) để dập tắt tia lửa an toàn.
