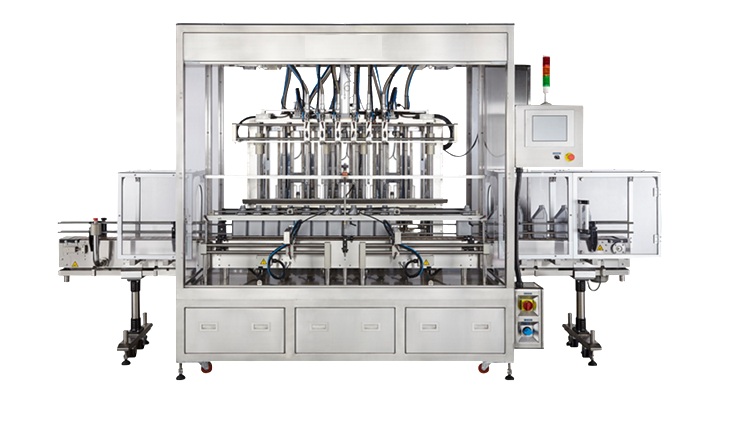

Máy chiết rót dùng bơm

Máy chiết rót dùng bơm

Trong các dây chuyền đóng gói công nghiệp hiện đại, việc lựa chọn đúng phương pháp định lượng cho chất lỏng đóng vai trò quyết định đến năng suất, độ chính xác và độ bền của thiết bị. Trong số các công nghệ hiện nay, máy chiết rót dùng bơm (hay còn gọi là pump filling machine) là giải pháp linh hoạt và phổ biến nhất nhờ khả năng xử lý dải độ nhớt cực rộng – từ chất lỏng loãng như nước đến các dung dịch đặc sệt.

Bài viết này sẽ phân tích sâu dưới góc nhìn kỹ thuật chuyên sâu về các dòng máy chiết rót bơm, giúp kỹ sư vận hành, bộ phận thu mua và chủ doanh nghiệp lựa chọn được cấu hình thiết bị tối ưu nhất.



1. Máy chiết rót dùng bơm là gì?

Máy chiết rót dùng bơm là hệ thống thiết bị đóng gói sử dụng áp lực cơ khí từ các loại bơm thủy lực công nghiệp để hút nguyên liệu từ bồn chứa và đẩy trực tiếp qua vòi phun vào bên trong bao bì.

Khác với dòng máy chiết rót trọng lực (chỉ chiết được chất lỏng loãng), dòng máy này sử dụng các thuật toán điều khiển số vòng quay của động cơ hoặc hành trình cơ khí để định lượng thể tích sản phẩm. Nhờ cơ chế chủ động tạo áp lực, máy có khả năng vận hành mượt mà với mọi loại dung dịch mà không phụ thuộc vào chênh lệch độ cao của bồn chứa.



2. Ứng dụng thực tế trong sản xuất

Nhờ sự đa dạng trong các loại đầu bơm tích hợp, thiết bị này có mặt trong hầu hết các ngành công nghiệp:

• Ngành mỹ phẩm & Hóa mỹ phẩm: Sữa tắm, dầu gội, kem dưỡng da, nước hoa, nước rửa tay, sáp vuốt tóc.
• Ngành thực phẩm & Đồ uống: Tương ớt, nước sốt, mật ong, dầu ăn, nước tương, nước mắm, nước trái cây.
• Ngành dược phẩm & Y tế: Thuốc siro, thuốc nhỏ mắt, dung dịch sát khuẩn, các loại tinh dầu hữu cơ.
• Ngành hóa chất: Dầu nhớt, nước giặt, nước xả vải, hóa chất tẩy rửa công nghiệp.



3. Đặc điểm kỹ thuật nổi bật

• Tính linh hoạt cao vượt trội: Có thể điều chỉnh dải dung tích chiết rộng (từ vài mililit đến hàng chục lít) dễ dàng thông qua việc thay đổi thông số phần mềm điều khiển.
• Khả năng tự hút nguyên liệu (Self-priming): Đầu bơm có lực hút mạnh, có thể hút trực tiếp nguyên liệu từ các bồn chứa đặt dưới thấp hoặc phuy chứa nguyên liệu thô mà không cần bồn trung gian trên cao.
• Đồng bộ hóa kỹ thuật số: Các dòng máy hiện đại sử dụng động cơ Servo kết nối trực tiếp với trục bơm, cho phép kiểm soát tốc độ dòng chảy mịn, chống trào bọt và chống bắn tóe.



4. Phân loại máy chiết rót dùng bơm theo công nghệ đầu bơm

Mỗi loại đầu bơm có một đặc tính kỹ thuật riêng biệt để xử lý các nhóm sản phẩm đặc thù. Việc chọn sai loại bơm sẽ làm hỏng kết cấu sản phẩm hoặc gây mài mòn thiết bị rất nhanh.

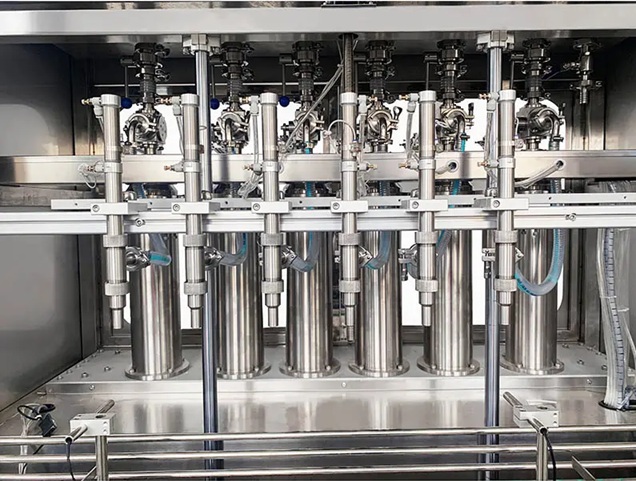

Máy chiết rót dùng bơm piston (Piston pump filling machine)

• Nguyên lý: Sử dụng xylanh và piston dịch chuyển tịnh tiến để hút xả một thể tích chất lỏng cố định.
• Ứng dụng tốt nhất: Chuyên trị các dung dịch có độ nhớt cao, đặc sệt (gel, kem mỹ phẩm, tương ớt, mật ong).
• Ưu điểm: Lực đẩy cực mạnh, độ chính xác cao đối với chất đặc.

Máy chiết rót dùng bơm nhu động (Peristaltic pump filling machine)

• Nguyên lý: Sử dụng các con lăn ép liên tục lên một đoạn ống dẫn cao su mềm cao cấp (Silicone/Tygon) để đẩy chất lỏng đi.
• Ứng dụng tốt nhất: Ngành dược phẩm, thuốc nhỏ mắt, thuốc tiêm, tinh dầu hoặc các dung dịch cần độ sạch tuyệt đối.
• Ưu điểm: Chất lỏng hoàn toàn không tiếp xúc với các chi tiết kim loại hay bánh răng cơ khí, chỉ đi trong ống dẫn. Việc vệ sinh thay thế cực kỳ dễ dàng (chỉ cần thay ống), loại bỏ hoàn toàn nguy cơ nhiễm khuẩn chéo.

Máy chiết rót dùng bơm bánh răng (Gear pump filling machine)

• Nguyên lý: Định lượng dựa trên số vòng quay của hai bánh răng ăn khớp nội bộ tạo áp suất.
• Ứng dụng tốt nhất: Các chất lỏng có độ nhớt trung bình, có tính chất bôi trơn tốt và không chứa hạt (như dầu nhớt, tinh dầu, nước giặt, siro lỏng).
• Ưu điểm: Dòng chảy đều, liên tục, tốc độ chiết rất nhanh và dải định lượng linh hoạt.

Máy chiết rót dùng bơm cánh khế (Lobe pump filling machine)

• Nguyên lý: Sử dụng hai cánh khế (lobes) xoay đồng bộ ngược chiều nhau trong buồng bơm mà không tiếp xúc trực tiếp.
• Ứng dụng tốt nhất: Các sản phẩm thực phẩm sệt có chứa hạt nhỏ dăm (như tương ớt có hạt, nước sốt cà chua có thịt xay, mứt trái cây) hoặc các chất lỏng dễ bị phá vỡ cấu trúc hóa lý khi chịu lực cắt lớn.
• Ưu điểm: Khoảng trống giữa các cánh khế lớn giúp bảo toàn nguyên vẹn hình dạng của hạt/thịt dăm bên trong dung dịch mà không làm kẹt bơm.

5. Cấu tạo chi tiết của thiết bị

Một dây chuyền máy chiết tự động sử dụng bơm tiêu chuẩn bao gồm các khối chức năng:

[Bồn chứa/Nguồn liệu thô] ---> [Cụm động cơ Servo + Đầu bơm] ---> [Hệ thống van một chiều] ---> [Vòi chiết chống nhỏ giọt]

• Hệ thống đầu bơm chịu lực: Chế tạo bằng Inox 316L vi sinh, dễ dàng tháo lắp bằng tay để vệ sinh (Quick-disassembly thiết kế).
• Bộ truyền động Servo (Servo Drive System): Thay thế cho các cơ cấu ly hợp cơ khí cũ, động cơ Servo giúp kiểm soát số vòng quay chính xác đến từng phần nghìn giây.
• Cụm vòi chiết khí nén: Đầu vòi có thiết kế van cắt dòng dứt khoát kết hợp cơ chế hút ngược (Suck-back) giúp ngăn chặn hoàn toàn việc nhỏ giọt hóa chất/thực phẩm xuống băng tải.
• Hệ thống điều khiển trung tâm: Màn hình cảm ứng HMI kết nối PLC lưu trữ hàng chục chương trình chiết rót (Recipes) khác nhau cho từng loại chai.



6. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để tối ưu hóa chi phí đầu tư và đạt hiệu quả ROI cao nhất, bộ phận thu mua và kỹ thuật nên cân nhắc các yếu tố sau:

• Đặc tính dòng chảy của nguyên liệu: Sản phẩm có hạt không? Có nhạy cảm với lực cắt không (Ví dụ: một số loại dầu gội nếu bơm quá mạnh sẽ sinh bọt dày đặc ngay trong đường ống)?
• Yêu cầu về tiêu chuẩn vệ sinh: Sản phẩm y tế cần chọn bơm nhu động; thực phẩm cần chọn bơm cánh khế hoặc piston inox 316L đạt chuẩn GMP; hóa chất ăn mòn cần loại đầu bơm bọc nhựa Teflon/PVC.
• Tính đa dạng của bao bì: Máy cần chiết cho bao nhiêu loại kiểu dáng chai? Hệ thống băng tải và thanh dẫn hướng có dễ điều chỉnh độ rộng linh hoạt hay không?



7. Các thông số kỹ thuật cơ bản cần lưu ý khi mua máy

Khi đánh giá thông số kỹ thuật (Datasheet) từ nhà cung cấp, kỹ sư cơ điện cần đặc biệt lưu ý:

Thông số kỹ thuật	Ý nghĩa kỹ thuật cần kiểm tra
Dải dung tích chiết (Filling Range)	Khả năng đáp ứng dung tích (Ví dụ: 10ml - 100ml hoặc 100ml - 5000ml).
Sai số định lượng (Accuracy)	Tiêu chuẩn tối ưu đối với hệ bơm Servo là (≤ ±0.5).
Năng suất đầu ra (Capacity)	Số lượng chai/phút (bpm). Quyết định trực tiếp đến sản lượng nhà máy.
Vật liệu chế tạo đầu bơm	Phải làm từ Inox 316L (ngành thực phẩm/y tế) hoặc nhựa chịu hóa chất.
Tiêu chuẩn động cơ	Ưu tiên động cơ Servo của các hãng lớn để đảm bảo độ bền quay liên tục.



8. Hướng dẫn vận hành – Bảo trì – Bảo dưỡng định kỳ

Để hệ thống đầu bơm vận hành bền bỉ, chạy ổn định 24/7, quy trình bảo dưỡng phải tuân thủ nghiêm ngặt:

Lưu ý khi vận hành

• Tuyệt đối không để bơm chạy khô (Dry running): Một số loại bơm như bơm bánh răng hay bơm piston cần chính chất lỏng làm dung môi bôi trơn làm mát. Chạy khô không có liệu sẽ làm cháy phớt và xước lòng bơm ngay lập tức.
• Đảm bảo đường ống hút không bị hở hoặc lọt khí. Khí lọt vào sẽ làm sai lệch hoàn toàn thể tích định lượng.

Quy trình bảo trì, bảo dưỡng (Maintenance)

• Vệ sinh sau ca làm việc: Chạy chu trình CIP sục rửa bằng nước ấm hoặc dung dịch tẩy rửa chuyên dụng để loại bỏ cặn bám dính trong bánh răng, lòng xylanh. Đối với bơm nhu động, cần nới lỏng cụm con lăn sau khi dừng máy để tránh làm bẹp biến dạng ống dẫn silicone một vị trí quá lâu.
• Thay thế định kỳ: Thay mới các gioăng cao su, phớt chặn dầu của đầu bơm sau mỗi 3 - 6 tháng để ngăn rò rỉ nguyên liệu ngược vào động cơ.
• Kiểm tra độ rơ cơ khí: Kiểm tra độ rơ của trục bánh răng hoặc hành trình piston định kỳ để hiệu chuẩn lại thông số bù sai số trên màn hình HMI.



9. Câu hỏi thường gặp (FAQ)

1. Máy chiết rót dùng bơm bánh răng có chiết được sản phẩm có hạt dăm như tương ớt không?

Tuyệt đối không. Các hạt dăm cứng sẽ bị kẹt giữa các khe ăn khớp của bánh răng, gây xước lòng bơm, mẻ bánh răng và làm bó cứng motor. Đối với sản phẩm có hạt, lựa chọn bắt buộc là bơm cánh khế hoặc bơm piston.

2. Tại sao bơm nhu động lại được coi là sạch nhất trong các loại bơm?

Vì cấu tạo của bơm nhu động cách ly hoàn toàn chất lỏng với môi trường bên ngoài và các chi tiết chuyển động cơ khí. Chất lỏng chỉ dịch chuyển bên trong lòng một sợi ống silicone vô trùng. Không có trục, không có phớt chặn, do đó không có nguy cơ nhiễm bụi kim loại hay dầu mỡ máy vào sản phẩm.

3. Tôi có thể dùng một máy chiết rót bơm để chiết cho cả chai 50ml và can 5 lít được không?

Hoàn toàn được đối với các dòng máy chiết rót dùng bơm điều khiển bằng Servo. Bạn chỉ cần lập trình tăng số vòng quay của đầu bơm trên màn hình HMI để đạt dung tích 5 lít. Tuy nhiên, cần lưu ý thay đổi đường kính vòi chiết tương ứng để tối ưu thời gian nạp và chống tràn dòng chảy.

4. Ống dẫn của bơm nhu động dùng được bao lâu thì phải thay?

Tuổi thọ của ống phụ thuộc vào tốc độ vòng quay và tính chất hóa học của chất lỏng. Thông thường, các dòng ống silicone chuyên dụng cho máy chiết có tuổi thọ vận hành liên tục từ 500 đến 1000 giờ. Máy sẽ có hệ thống cảnh báo hoặc kỹ sư cần kiểm tra độ đàn hồi của ống định kỳ để thay thế chủ động.

5. Làm thế nào để điều chỉnh máy không bị sủi bọt khi chiết các dung dịch như sữa tắm, nước rửa chén?

Cần cài đặt tính năng "Chiết rót phân tầng" (Multi-stage filling) trên màn hình HMI: Máy sẽ khởi động chiết nhanh khi vòi ở đáy chai, sau đó giảm tốc độ dòng chảy xuống chậm dần khi mực chất lỏng dâng lên gần cổ chai, kết hợp vòi chiết lặn sâu rút lên đồng bộ để triệt tiêu bọt khí.

10. Xu hướng phát triển và công nghệ mới

• Công nghệ Full-Servo Kỹ Thuật Số: Loại bỏ hoàn toàn các van cơ khí điều hướng, thay vào đó mọi hành trình dịch chuyển của dòng lưu chất được tính toán bằng các thuật toán thông minh của biến tần Servo, cho độ chính xác tiệm cận mức tuyệt đối (≤ ±0.2).
• Hệ thống tự động nhận diện và làm sạch thông minh (Smart CIP): Máy tích hợp cảm biến đo độ đục của nước xả, tự động dừng chu trình vệ sinh khi đường ống đã sạch hoàn toàn, giúp tiết kiệm nước và hóa chất vệ sinh cho nhà máy.



11. ABM – Nhà cung cấp giải pháp máy chiết rót dùng bơm chất lượng cao

Đầu tư vào một hệ thống máy chiết rót định lượng yêu cầu doanh nghiệp phải lựa chọn một đối tác có năng lực chuyên môn sâu để định hình đúng loại cấu hình đầu bơm phù hợp với nguyên liệu, tránh lãng phí chi phí đầu tư. Công ty TNHH Công Nghệ ABM tự hào là đơn vị tiên phong chuyên cung cấp các giải pháp máy chiết rót dùng bơm chất lượng cao đạt chuẩn công nghiệp thế hệ mới.

Những giá trị vượt trội từ thiết bị đóng gói của ABM:

• Tự động hóa toàn diện & Tốc độ cao: Hệ thống thiết bị tích hợp đa đầu vòi chiết tự động, đồng bộ mượt mà với dây chuyền cấp chai, siết nắp, dán nhãn, mang lại năng suất đột phá cho nhà máy.
• Vận hành bền bỉ & Ổn định vượt trội: Khung bệ máy cơ khí vững chắc, 100% đầu bơm được gia công CNC chính xác từ inox 316L cao cấp. Hệ thống linh kiện điện tử, động cơ Servo điều khiển đến từ các thương hiệu hàng đầu thế giới, đảm bảo máy chạy liên tục 24/7 với tuổi thọ thiết bị dài lâu.
• Giải pháp may đo chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của ABM luôn tiến hành thử nghiệm trực tiếp trên mẫu nguyên liệu thực tế của khách hàng để tư vấn chính xác nên sử dụng công nghệ bơm piston, bánh răng, nhu động hay cánh khế, giúp tối ưu hóa công năng và chi phí đầu tư cho doanh nghiệp.

Hãy liên hệ ngay với ABM để nhận tài liệu kỹ thuật chi tiết, video vận hành thực tế và giải pháp báo giá tối ưu nhất cho nhà máy của bạn!

Để giúp đội ngũ kỹ sư ABM tư vấn và cấu hình chính xác loại đầu bơm tối ưu nhất cho sản phẩm của bạn, xin vui lòng cho biết:

• Bạn cần chiết dòng nguyên liệu cụ thể nào (độ sệt cao như tương ớt/kem, loãng như nước hoa, hay có hạt dăm nhỏ)?
• Quy cách dung tích dải chai bạn cần đáp ứng là từ bao nhiêu mililit đến bao nhiêu lít?
• Năng suất mục tiêu nhà máy cần đạt được là bao nhiêu chai trên mỗi phút?
