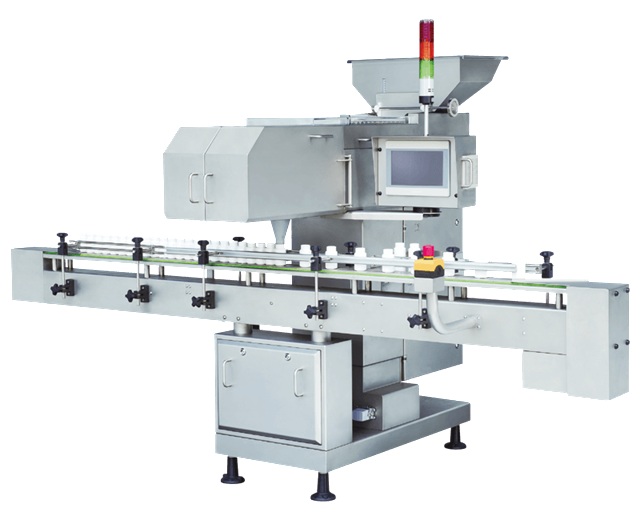

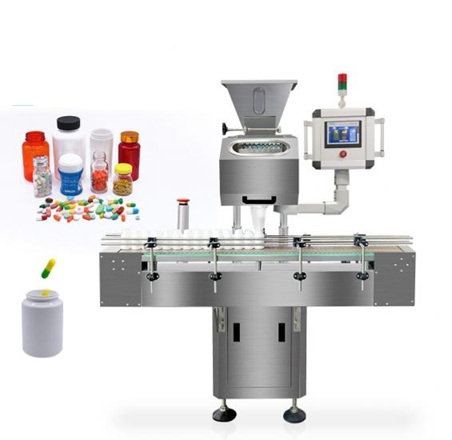

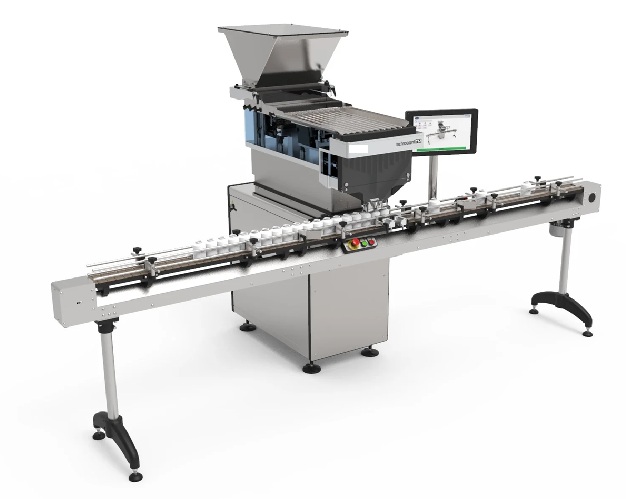

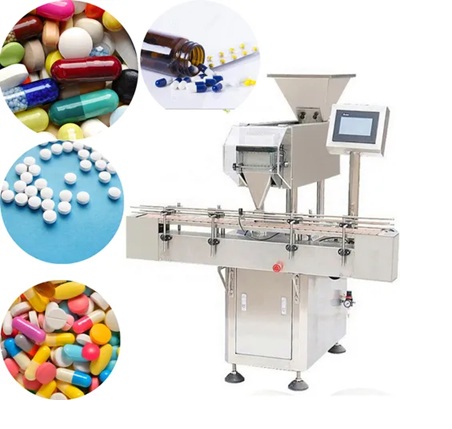

MÁY ĐẾM VIÊN TỰ ĐỘNG

Máy Đếm Viên Tự Động Định Lượng Chính Xác Tốc Độ Cao

Trong ngành công nghiệp sản xuất dược phẩm, thực phẩm chức năng và đông y, công đoạn đóng lọ các loại viên uống đòi hỏi sự chính xác tuyệt đối về mặt số lượng trên từng đơn vị sản phẩm. Khác với phương pháp định lượng theo trọng lượng thông thường, việc đếm thủ công hoặc sử dụng thiết bị bán tự động thô sơ dễ dẫn đến sai số do mảnh vỡ của viên, đồng thời không đảm bảo tiêu chuẩn vô trùng khắt khe. Sử dụng máy đếm viên tự động chính là giải pháp công nghệ tiên tiến giúp các nhà máy tối ưu hóa quy trình đóng gói, triệt tiêu hoàn toàn sai sót và đáp ứng hoàn hảo các tiêu chuẩn thực hành tốt sản xuất thuốc (GMP-WHO).

1. Định nghĩa máy đếm viên tự động là gì?

Máy đếm viên tự động (tên tiếng Anh: Automatic tablet counting machine hoặc automatic tablet counter) là thiết bị cơ điện tử chuyên dụng thực hiện quy trình phân tách, đếm chính xác số lượng các loại viên dạng rắn (viên nén, viên nang cứng, viên nang mềm, viên hoàn, viên kẹo) và tự động thả vào chai, lọ theo số lượng đã được lập trình sẵn. Hệ thống hoạt động hoàn toàn khép kín thông qua các mắt cảm biến thông minh, ngăn chặn mọi sự tiếp xúc trực tiếp từ tay người vận hành.

2. Cấu tạo và các module chức năng cốt lõi

Một hệ thống automatic tablet counter hiện đại được cấu thành từ các bộ phận kỹ thuật chuyên biệt:

• Phễu chứa nguyên liệu lớn (Hopper): Nơi chứa phôi viên thuốc số lượng lớn, tích hợp cảm biến đo mức để tự động nạp hoặc ngắt dòng cấp liệu từ máy cấp ngoài.
• Hệ thống mâm rung phân làn (Vibratory Feeding Trays): Sử dụng các bậc mâm rung đa tầng điều khiển độc lập bằng điện từ, giúp phân tách các viên thuốc đang dính cụm thành từng hàng đơn lẻ xếp lớp đều đặn.
• Khối mắt thần cảm biến đếm hạt (Photoelectric Detection Head): Đầu dò tích hợp hàng chục mắt cảm biến hồng ngoại xung số tốc độ cao hoặc camera quét ma trận 3D, chịu trách nhiệm đếm số viên đi qua và nhận diện mảnh vỡ.
• Cụm van xả chuyển hướng dòng (Gating Flaps): Hệ thống xi lanh khí nén đóng mở siêu tốc để chuyển dòng viên thuốc vào chai khi đã đếm đủ số lượng cài đặt.
• Hệ thống băng tải định vị chai lọ (Bottle Conveyor): Định vị chai chính xác dưới vòi xả nhờ hệ thống chặn chai bằng cảm biến quang, đảm bảo không có hiện tượng viên rơi ra ngoài miệng chai.

3. Phân loại công nghệ đếm viên tự động trên thị trường

Tùy thuộc vào phương thức nhận diện và công nghệ cốt lõi, dòng máy này được chia làm hai phân khúc chính:

Công nghệ đếm bằng cảm biến quang học hồng ngoại (Infrared Sensor Counting)

• Ứng dụng: Chuyên dùng cho các nhà máy dược phẩm thông thường đóng lọ viên nén, viên nang, viên kẹo.
• Đặc điểm: Tốc độ đếm cực nhanh, sử dụng nguyên lý cắt tia hồng ngoại để đếm xung số lượng, chi phí đầu tư hợp lý.

Công nghệ đếm bằng Camera quét quang học (Vision System Counting)

• Ứng dụng: Chuyên dùng cho các dòng sản phẩm cao cấp, viên thuốc có hình dáng phức tạp, dễ vỡ hoặc đóng gói đa sản phẩm (phối hợp nhiều loại viên trong một lọ).
• Đặc điểm: Chụp ảnh bề mặt ở tốc độ siêu cao để phân tích hình dáng, tự động phát hiện viên mẻ, viên nứt vỡ để gạt bỏ ngay tại van xả.

4. Đặc điểm kỹ thuật và nguyên lý hoạt động

Đặc điểm kỹ thuật vượt trội

• Thiết kế chống bụi thông minh (Dust-collection system): Máy tích hợp sẵn các đường ống hút bụi chân không tại các tầng mâm rung, giúp hút sạch bụi thuốc mịn sinh ra trong quá trình ma sát giữa các viên, bảo vệ mắt cảm biến không bị mờ sau thời gian dài vận hành.
• Vật liệu Inox 316L cao cấp: Toàn bộ phần tiếp xúc trực tiếp với viên thuốc đều được chế tạo từ thép không gỉ Inox 316L (hoặc vật liệu đạt tiêu chuẩn FDA), bề mặt nhẵn bóng, không bám cặn thuốc và cực kỳ dễ tháo dỡ để tiệt trùng.
• Điều khiển lập trình PLC kết hợp HMI: Cho phép lưu trữ cấu hình đếm của hàng trăm mã thuốc khác nhau, giúp công nhân vận hành thay đổi thông số số lượng (ví dụ từ lọ 30 viên lên lọ 100 viên) chỉ bằng một thao tác bấm nút.

Nguyên lý hoạt động

Viên thuốc từ phễu chứa rơi xuống hệ thống mâm rung 3 tầng. Lực rung cơ học tuần tiến sẽ làm các viên thuốc xếp thành các hàng thẳng độc lập và trượt xuống máng dốc. Khi viên thuốc rơi tự do qua đầu đếm, chúng sẽ cắt ngang chùm tia sáng của hệ thống cảm biến hồng ngoại tốc độ cao. Mỗi lần cắt tia, một xung tín hiệu sẽ gửi về bộ vi xử lý trung tâm PLC để cộng dồn. Khi số lượng chạm mức cài đặt, van xả lập tức đóng lại để giữ dòng viên phía sau, đồng thời mở van để xả toàn bộ số viên đã đếm xuống chai lọ đang đợi sẵn trên băng tải.

5. Ứng dụng thực tế trong sản xuất

Automatic tablet counting machine là thiết bị cốt lõi trong dây chuyền đóng gói của:

• Nhà máy dược phẩm sản xuất thuốc tân dược: Viên nén (tablets), viên nang cứng (capsules), viên nang mềm (softgels).
• Cơ sở sản xuất đông y, y học cổ truyền: Đóng lọ các viên hoàn, viên mật ong, viên tễ nghệ.
• Nhà máy sản xuất thực phẩm chức năng, vitamin tổng hợp, kẹo dẻo bổ sung dinh dưỡng (Gummies).
• Ngành công nghiệp phụ trợ: Đếm hạt nhựa, viên linh kiện điện tử nhỏ, hạt giống cây trồng đóng gói.

6. Lợi ích khi sử dụng máy đếm viên tự động chất lượng cao

• Độ chính xác đạt 100%: Thuật toán bù sai số thông minh giúp hệ thống loại bỏ hiện tượng đếm trùng hoặc bỏ sót viên do bụi thuốc, bảo vệ tuyệt đối uy tín thương hiệu của nhà máy.
• Năng suất bứt phá vượt bậc: Thay thế hoàn toàn phương pháp đếm đĩa thủ công, đạt tốc độ vận hành ấn tượng từ 20 đến hơn 120 lọ/phút tùy thuộc vào số lượng vòi và cấu hình số kênh đếm của máy (máy 8 kênh, 16 kênh, 24 kênh, 32 kênh).
• Bảo vệ an toàn vệ sinh dược phẩm: Quy trình khép kín tuyệt đối, giảm thiểu nguy cơ nhiễm khuẩn chéo và ô nhiễm vi sinh từ môi trường ngoài vào lọ thuốc.
• Giảm thiểu tỷ lệ phế phẩm: Hệ thống sensor kiểm soát thông minh "Không có chai - Không xả viên", giúp xưởng sản xuất luôn gọn gàng, ngăn nắp.

7. Các thông số kỹ thuật cơ bản cần lưu ý khi nghiệm thu

Khi thẩm định thiết bị cho bộ phận Kỹ thuật và Thu mua, cần đặc biệt lưu tâm đến các chỉ số:

1. Số kênh đếm (Channels): Số đường rãnh phân làn trên mâm rung (ví dụ: máy 16 kênh đếm sẽ cho năng suất gấp đôi máy 8 kênh).
2. Dải kích thước viên xử lý: Khả năng đếm linh hoạt từ viên nén siêu nhỏ (đường kính 3mm) cho đến các viên nang cứng cỡ lớn (Size 00, Size 0) mà không cần thay đổi phần cứng máy.
3. Tốc độ đếm định mức: Số viên đếm được trên một phút (VPM - Tablets Per Minute).
4. Hệ thống thu hồi bụi: Hiệu suất của cụm đầu hút chân không bảo vệ mắt thần.

8. Hướng dẫn cách lựa chọn máy phù hợp cho doanh nghiệp

• Căn cứ vào đặc tính của viên: Nếu doanh nghiệp chuyên đóng gói viên nang mềm (Softgel) - loại viên có độ bám dính cao và bề mặt nhạy cảm với nhiệt, cần chọn mâm rung có bọc đệm teflon và máng dốc có góc nghiêng lớn để viên trượt mượt, không bị dính đứng.
• Căn cứ vào sản lượng nhà máy: Chọn dòng máy có số kênh đếm phù hợp (máy 8, 12, 16 hoặc 24 vòi/kênh) để đồng bộ tốc độ với các máy phía sau như máy cấp lọ, máy chèn bông, máy xoáy nắp và máy dán nhãn mác.
• Yêu cầu về tiêu chuẩn an toàn: Lựa chọn các dòng máy có thiết kế dạng mô-đun tháo nhanh không cần dụng cụ (Tool-less design) để kỹ thuật viên dễ dàng tháo rời các máng dẫn, phễu xả ra vệ sinh, hấp tiệt trùng sau mỗi mẻ thuốc.

9. Lưu ý khi vận hành, bảo trì và bảo dưỡng hệ thống

• Lau chùi mắt cảm biến hồng ngoại hàng ngày: Bụi thuốc bám quá dày sẽ làm suy giảm cường độ tia hồng ngoại dẫn đến sai số đếm. Kỹ thuật viên cần dùng khăn mềm ẩm (không dùng cồn mạnh hoặc hóa chất ăn mòn) lau nhẹ kính bảo vệ mắt thần sau mỗi ca làm việc.
• Kiểm tra độ kín khí hệ thống van xả: Van xả khí nén đóng mở ở tần suất siêu cao. Phải thường xuyên kiểm tra áp suất khí nén cấp vào (duy trì 0.6 MPa) và bộ bôi trơn khí nén để xi lanh hành trình hoạt động sắc gọn, dứt khoát.
• Đồng bộ hóa độ cao của vòi xả: Điều chỉnh chiều cao cụm đầu đếm sao cho vòi xả chui sâu vào miệng chai khoảng 5-10mm, ngăn hiện tượng viên thuốc nảy ngược ra ngoài khi rơi ở tốc độ cao.

10. Xu hướng phát triển và công nghệ mới

• Công nghệ cảm biến quang học chống bụi đa chiều: Mắt thần được thiết kế dạng chùm tia quét đa tầng đan chéo, giúp tự động bù trừ tín hiệu khi bị bụi bám, duy trì độ chính xác liên tục mà không cần dừng máy để lau chùi giữa ca.
• Tích hợp hệ thống cân kiểm tra tịnh (In-line Checkweigher): Sau khi đóng lọ, hệ thống tự động cân lại khối lượng lọ để đối chiếu chéo với số lượng viên đã đếm, lập tức gạt bỏ lọ lỗi.
• Công nghệ quản lý dữ liệu số chuẩn hóa: Kết nối dữ liệu máy đếm trực tiếp với hệ thống điều hành nhà máy (MES) để quản lý sản lượng, theo dõi lịch sử lô thuốc, phục vụ công tác truy xuất nguồn gốc sản phẩm theo tiêu chuẩn FDA 21 CFR Part 11.

11. Các câu hỏi thường gặp (FAQ) về máy đếm viên tự động

Câu 1: Máy đếm viên có đếm được viên thuốc bị vỡ làm đôi thành 2 viên không?

Trả lời: Các dòng máy phân khúc chất lượng cao của ABM Việt Nam tích hợp thuật toán phân tích biên dạng xung. Khi một viên thuốc bị vỡ đôi đi qua, mắt thần sẽ phát hiện kích thước xung tín hiệu ngắn hơn viên tiêu chuẩn và phần mềm sẽ nhận diện đó là mảnh vỡ, hệ thống van xả chuyển hướng sẽ lập tức gạt bỏ lọ thuốc đó sang làn phế phẩm để kiểm tra lại.

Câu 2: Khi thay đổi từ đếm viên nén sang đếm viên nang cứng có cần thay phụ kiện máy không?

Trả lời: Hoàn toàn không cần thay thế phụ kiện cơ khí. Hệ thống mâm rung phân làn thông minh cho phép bạn điều chỉnh khoảng cách các thanh dẫn hướng và biên độ rung ngay trên tủ điều khiển kỹ thuật số để phù hợp với mọi kích thước viên từ nhỏ đến lớn.

Câu 3: Bụi thuốc từ viên nén có làm hỏng máy đếm viên tự động không?

Trả lời: Không thể làm hỏng nếu máy được trang bị hệ thống hút bụi trung tâm. Các cổng hút áp suất âm được bố trí khoa học tại các tầng mâm rung sẽ thu hồi bụi mịn ngay khi viên di chuyển, giữ cho khoang máy và hệ thống board mạch điện tử luôn sạch sẽ, khô ráo.

Câu 4: Tại sao viên thuốc thường bị kẹt ở miệng vòi xả khi rơi xuống chai?

Trả lời: Hiện tượng này xảy ra do đường kính miệng vòi xả được chọn chưa phù hợp với kích thước miệng chai, hoặc do tốc độ xả quá nhanh khiến các viên nén bị dồn ứ dạng nút thắt cổ chai. Kỹ thuật viên cần căn chỉnh lại thời gian trễ của van xả hoặc thay vòi dẫn hướng có biên dạng côn phù hợp.

Câu 5: Thiết bị này có thể kết nối vào dây chuyền đóng gói tự động hoàn chỉnh không?

Trả lời: Có. Máy đếm viên tự động là module trung tâm, được thiết kế đồng bộ về mặt tín hiệu điều khiển để kết nối trực tiếp với máy cấp chai rỗng, máy chèn bông/gói hút ẩm, máy xoáy nắp chai, máy dán màng nhôm cao tần và máy dán nhãn decal tạo thành một dây chuyền đóng gói lọ dược phẩm tự động hoàn toàn.

12. Công ty TNHH Công Nghệ ABM Việt Nam - Nhà cung cấp máy đếm viên tự động chất lượng cao hàng đầu

Để xây dựng một dây chuyền đóng gói dược phẩm và thực phẩm chức năng đạt tiêu chuẩn GMP, vận hành bền bỉ và đảm bảo độ chính xác tuyệt đối, việc lựa chọn một nhà thầu thiết bị có năng lực chuyên môn sâu là yếu tố quyết định. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đối tác chiến lược tin cậy, chuyên cung cấp giải pháp tổng thể cho ngành đóng gói công nghiệp tại Việt Nam.

Chúng tôi cung cấp các dòng sản phẩm máy đếm viên tự động thuộc phân khúc chất lượng cao, đáp ứng hoàn hảo yêu cầu vận hành liên tục, vận hành tự động hoàn toàn và đạt tốc độ cao của các doanh nghiệp quy mô lớn. Với các linh kiện đầu não được nhập khẩu từ các thương hiệu hàng đầu thế giới (Siemens, Omron, Banner...), thiết bị của ABM Việt Nam luôn khẳng định độ bền vượt trội và tính ổn định cơ điện tử tối đa, triệt tiêu bài toán sai số đếm số lượng. Đến với chúng tôi, doanh nghiệp sẽ nhận được giải pháp thiết kế layout tối ưu hóa diện tích mặt bằng, đi kèm dịch vụ lắp đặt, chuyển giao công nghệ bài bản và chế độ bảo hành hậu mãi chuyên nghiệp lâu dài với giá thành tốt nhất, cạnh tranh nhất.
