Máy làm viên hoàn là thiết bị công nghệ cốt lõi trong dây chuyền bào chế y học cổ truyền và thực phẩm chức năng hiện đại. Thiết bị này giúp tự động hóa hoàn toàn quy trình chia liều, đùn sợi và vê tròn viên thuốc từ các khối bột dược liệu. Bài viết chuyên sâu dưới đây sẽ phân tích chi tiết từ kết cấu cơ khí đến nguyên lý vận hành kỹ thuật, hỗ trợ các kỹ sư và chủ doanh nghiệp lựa chọn thiết bị tối ưu nhất.



1. Máy làm viên hoàn là gì?

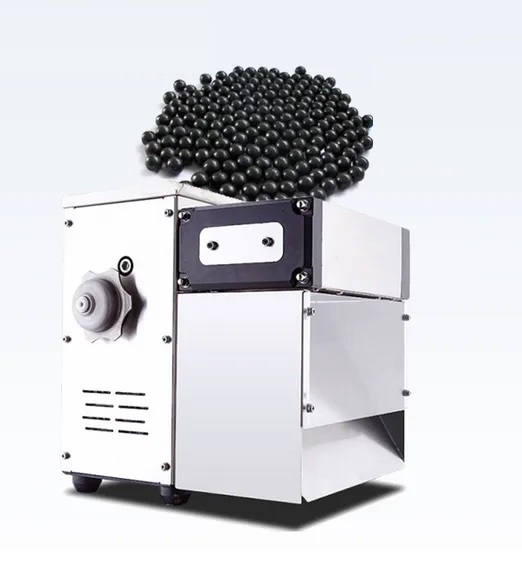

Máy làm viên hoàn (trong danh mục thiết bị quốc tế gọi là Medicine pill making machine) là hệ thống thiết bị chuyên dụng được sử dụng để gia công các khối bột thuốc đông y đã qua phối trộn với chất kết dính (như mật ong, nước hoặc hồ tinh bột) thành các viên thuốc có hình cầu đồng đều về cả kích thước lẫn khối lượng. Thiết bị giúp thay thế hoàn toàn phương pháp nặn viên thủ công, đảm bảo các tiêu chuẩn vệ sinh an toàn thực phẩm và định lượng khắt khe của ngành dược.



2. Ứng dụng thực tế trong ngành đông dược

Thiết bị này là trợ thủ đắc lực cho các phòng khám, bệnh viện y học cổ truyền và các nhà máy dược phẩm quy mô lớn:

• Bào chế thuốc y học cổ truyền: Vận hành như một máy làm viên hoàn đông y chuyên nghiệp để sản xuất các bài thuốc cổ phương dạng viên tròn dẻo hoặc viên cứng.
• Sản xuất công nghiệp: Hệ thống tích hợp làm máy sản xuất viên hoàn mềm, viên thuốc đông y, thuốc bắc, thuốc nam giúp đóng gói các loại cao dược liệu nén đặc như viên nghệ mật ong, viên hoàn tăng cân, viên tiểu đêm, viên an cung ngưu hoàng hoàn.



3. Đặc điểm và lợi ích vượt trội

Khi đầu tư hệ thống máy làm viên hoàn, quy trình công nghệ của doanh nghiệp sẽ đạt được những bước tiến lớn:

• Độ đồng đều khối lượng cao: Hệ thống trục vít đùn phôi kết hợp cặp bánh lăn cắt viên chính xác giúp sai số trọng lượng mỗi viên đạt mức cực nhỏ (dưới ± 2% - ± 3%).
• Bề mặt viên bóng mịn: Quy trình cơ khí chuyển động quay đảo liên tục giúp viên thuốc sau khi cắt được vê tròn tuyệt đối, bề mặt láng mịn thẩm mỹ mà không cần phủ quá nhiều bột áo chống dính.
• Đảm bảo vệ sinh vô trùng: Chu trình vận hành bán khép kín hoặc khép kín hoàn toàn bằng inox cao cấp, ngăn ngừa ô nhiễm chéo và bụi thuốc phát tán ra ngoài môi trường phòng sạch.
• Năng suất vượt trội: Thay thế sức lao động của hàng chục nhân công, đáp ứng sản lượng từ vài chục kilôgam đến hàng trăm kilôgam thuốc mỗi giờ.



4. Phân loại máy làm viên hoàn trên thị trường

Tùy thuộc vào đặc tính cơ lý của khối bột thuốc và cấu trúc thể chất của sản phẩm đầu ra, thiết bị được phân làm 2 dòng chính:

• Máy làm viên hoàn mềm (Soft pill making machine): Chuyên dùng cho khối bột thuốc có hàm lượng cao dược liệu dẻo hoặc mật ong lớn (như mật ong luyện). Loại máy này đòi hỏi lực đùn êm ái và hệ thống bôi trơn cồn y tế để dải thuốc không bị bết dính vào khe khuôn cắt.
• Máy làm viên hoàn cứng (Hard pill making machine): Phù hợp cho khối bột thuốc khô hơn, sử dụng dung môi liên kết chính là nước hoặc hồ loãng. Máy thường tích hợp thêm module sấy gió nhẹ hoặc mâm quay ly tâm làm chắc viên ngay sau khi tạo hình để viên thuốc nhanh chóng đạt độ cứng cơ học ổn định.

5. Cấu tạo chi tiết của thiết bị

Một hệ thống máy làm viên hoàn tiêu chuẩn bao gồm các bộ phận chức năng cơ khí sau:

1. Phễu cấp liệu và Buồng đùn phôi (Feeding Hopper & Extruder): Nơi tiếp nhận khối bột thuốc đã nhào dẻo. Bên trong buồng là hệ thống trục vít đôi hoặc trục vít đơn bằng inox mạnh mẽ, làm nhiệm vụ nén chặt và đùn khối thuốc ra ngoài qua một đầu đùn có kích thước định hình.
2. Cụm dao cắt sợi (Strand Cutter): Cắt dải thuốc dài đùn ra từ buồng vít thành các đoạn sợi thuốc ngắn có chiều dài đồng đều trước khi rơi xuống cụm bánh lăn.
3. Cặp bánh lăn tạo hình viên (Pill Rolling Wheels): Gồm hai trục lô kim loại hình trụ đặt song song, trên bề mặt khắc các rãnh bán cầu bán kính chính xác (ví dụ: 4mm, 6mm, 8mm). Hai trục này quay ngược chiều nhau để đồng thời thực hiện 3 thao tác: kẹp sợi thuốc, cắt đoạn nhỏ và vê tròn thành viên hoàn.
4. Hệ thống phun cồn chống dính: Gồm bình chứa và các béc phun sương nhỏ, liên tục phủ một lớp cồn y tế lỏng lên bề mặt bánh lăn để ngăn bột thuốc bám dính vào rãnh khuôn khi chạy máy.
5. Hệ thống điều khiển: Bộ điều khiển biến tần vô cấp giúp kỹ thuật viên dễ dàng đồng bộ hóa tốc độ đùn của trục vít và tốc độ quay của cặp bánh lăn cắt viên.



6. Nguyên lý hoạt động kỹ thuật

Quy trình công nghệ vận hành tự động tuần hoàn qua các trạm kỹ thuật:

• Giai đoạn 1: Nén đùn dải thuốc. Khối bột thuốc dẻo được nạp vào phễu chứa. Trục vít quay nén chặt khối thuốc và đẩy ép qua lỗ khuôn đầu ra, tạo thành các dải dây thuốc dài có đường kính không đổi.
• Giai đoạn 2: Cắt và tạo hình. Dải dây thuốc tự động rơi xuống khoảng không khe hở giữa cặp bánh lăn tạo hình đang quay ngược chiều nhau. Các rãnh răng cưa trên bánh lô kẹp lấy dải thuốc, cắt đứt thành từng đoạn nhỏ theo thể tích hốc rãnh và nhào lăn tịnh tiến bên trong lòng rãnh để ép chặt khối thuốc thành hình cầu hoàn chỉnh.
• Giai đoạn 3: Phân tách và thu hồi. Viên thuốc tròn sau khi qua hết vòng quay sẽ tự động rơi xuống khay chứa phía dưới. Phần rìa thuốc thừa (bavia) nếu có sẽ được gạt sang một lối riêng để đưa quay lại phễu cấp liệu tái sản xuất.



7. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để lựa chọn được hệ thống thiết bị tối ưu hiệu quả kinh tế và kỹ thuật, bộ phận Thu mua và Hội đồng Kỹ thuật cần lưu ý:

• Kích thước viên hoàn mục tiêu: Xác định rõ đường kính viên thuốc cần sản xuất (phổ biến từ 4mm, 6mm, 8mm, 10mm đến 12mm). Mỗi kích thước viên đòi hỏi một bộ bánh lăn tạo hình riêng biệt. Nên ưu tiên chọn các dòng máy có kết cấu khuôn tháo lắp nhanh dưới 15 phút khi cần đổi cỡ viên.
• Đặc tính độ dính của bột thuốc: Nếu thuốc có tỷ lệ mật ong cao (hoàn mềm), cần chọn dòng máy có motor mô-men xoắn lớn ở trục đùn và hệ thống béc phun chống dính hiện đại để tránh nghẹt máy.
• Năng suất thực tế của nhà xưởng: Chọn dòng máy mini năng suất 5 - 20 kg/giờ cho phòng khám, hiệu thuốc, hoặc dòng máy công nghiệp mâm quay liên tục năng suất 50 - 150 kg/giờ cho nhà máy chuẩn GMP.



8. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

• Năng suất vận hành (Output): Tính bằng kg/giờ hoặc viên/phút.
• Thông số cỡ viên hỗ trợ (Pill Size): Quy cách đường kính viên (mm) hoặc khối lượng viên (gam/viên).
• Công suất motor đùn và motor cắt: Tính bằng kW. Quyết định sức mạnh xử lý các khối cao thuốc đặc quánh.
• Vật liệu chế tạo máy: Tiêu chuẩn khắt khe yêu cầu toàn bộ phần vỏ và chi tiết tiếp xúc thuốc phải là Inox 304 hoặc Inox 316L bóng mịn, không han gỉ.



9. Lưu ý khi vận hành – Bảo trì – Bảo dưỡng chuẩn kỹ thuật

• Kiểm soát độ ẩm khối bột nhào: Đây là yếu tố quyết định thành bại của mẻ thuốc. Nếu bột quá ướt, viên thuốc sẽ bị méo mó, bết dính chặt vào bánh lăn không thể rơi ra. Nếu bột quá khô, dải thuốc đùn ra sẽ bị nứt nẻ, viên thuốc bị vỡ vụn khi cắt.
• Vệ sinh lòng buồng đùn ngay sau ca làm việc: Dược liệu đông y chứa nhiều đường và chất keo dính bám dính rất chặt. Nếu không tháo trục vít và cụm bánh lăn ra ngâm rửa bằng nước ấm ngay sau khi tắt máy, thuốc sẽ đóng rắn cứng chết làm bó kẹt động cơ, gãy trục vít ở lần khởi động sau.
• Bảo dưỡng định kỳ hệ thống truyền động: Tra mỡ bôi trơn chịu tải vào các bánh răng truyền động và xích tải hàng tuần. Kiểm tra độ sắc bén của lưỡi dao cắt dải thuốc để đảm bảo dải thuốc đùn ra được ngắt đoạn ngọt, không bị kéo sợi dính bén.



10. Xu hướng phát triển và công nghệ mới

• Hệ thống đùn phôi tích hợp làm lạnh (Cooling Extruder): Buồng trục vít đùn thuốc được thiết kế thêm lớp áo bọc dẫn nước mát tuần hoàn từ máy Chiller để hạ nhiệt độ phát sinh do ma sát cơ học, bảo vệ tuyệt đối các vitamin và hoạt chất sinh học nhạy cảm nhiệt trong đông y không bị biến tính.
• Công nghệ vê tròn ly tâm đa tầng (Centrifugal Spheronizer):

Sau khi sợi thuốc được cắt đoạn cơ học, các mẩu thuốc ngắn được đưa vào một mâm ly tâm quay tốc độ cực cao, lực ly tâm kết hợp ma sát mặt đĩa giúp vê viên đạt độ tròn hoàn hảo như viên bi mà không cần qua cặp bánh lăn rãnh truyền thống.

• Dây chuyền tự động tích hợp Đùn viên + Sấy tầng sôi + Đánh bóng áo màng: Chu trình khép kín hoàn toàn từ khâu bột ẩm đến khi ra viên hoàn khô ráo, bóng sáng, loại bỏ hoàn toàn việc công nhân phải bê khay thuốc đi sấy tĩnh trong lò.

11. Câu hỏi thường gặp (FAQ)

1. Tại sao viên hoàn sau khi cắt xong không tròn mà bị hiện tượng hình elip hoặc hình trứng?
   • Trả lời: Do tốc độ đùn dải thuốc của trục vít và tốc độ quay của cặp bánh lăn cắt viên chưa được đồng bộ (dải thuốc bị kéo quá căng hoặc bị chèn ép quá đùn trước khi vào khuôn). Kỹ thuật viên cần điều chỉnh lại tần số biến tần trên tủ điều khiển.
2. Có thể dùng chung một máy làm viên hoàn cho nhiều kích cỡ viên khác nhau không?
   • Trả lời: Hoàn toàn được. Doanh nghiệp chỉ cần đầu tư thêm các bộ khuôn bánh lăn và đầu đùn phôi tương ứng với kích thước viên mong muốn (Ví dụ: bộ khuôn 6mm, bộ khuôn 9mm) để thay thế trên cùng một bệ máy cơ bệ đỡ cơ khí chính.
3. Làm thế nào để xử lý việc bột thuốc đông y có tính dính cao gây nghẹt đầu đùn?
   • Trả lời: Trước khi nạp bột vào phễu, cần thêm một tỷ lệ nhỏ bột áo khô (như bột talc dược dụng hoặc chính bột dược liệu mịn khô) bôi đều lên thành buồng đùn, kết hợp cài đặt hệ thống phun sương cồn y tế bôi trơn liên tục vào bề mặt dao cắt.
4. Tại sao viên hoàn cứng sau khi sấy xong bị nứt chân chim hoặc vỡ đôi?
   • Trả lời: Nguyên nhân do nhiệt độ sấy ban đầu cài đặt quá cao làm lớp vỏ bên ngoài viên thuốc bị co rút khô cứng đột ngột trong khi hơi ẩm bên trong lòng viên chưa kịp thoát ra ngoài, gây áp suất nội tại làm nứt viên. Cần hạ nhiệt độ sấy và tăng thời gian sấy gió mát ở giai đoạn đầu.
5. Nên chọn máy làm viên hoàn sử dụng trục vít đơn hay trục vít đôi?
   • Trả lời: Trục vít đôi (Twin-screw) có khả năng trộn đều, nén chặt và đùn nguyên liệu mạnh mẽ, đồng đều hơn, phù hợp cho quy mô sản xuất công nghiệp lớn và các loại bột thuốc khó đùn. Trục vít đơn phù hợp cho các dòng máy công suất vừa và nhỏ, cấu tạo đơn giản dễ vệ sinh hơn.



12. ABM Việt Nam – Nhà cung cấp máy làm viên hoàn chất lượng cao hàng đầu

Việc tối ưu hóa quy trình sản xuất đông dược đòi hỏi thiết bị tạo hình phải có độ chính xác cơ khí cao, vận hành bền bỉ và dễ dàng vệ sinh đạt chuẩn. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đối tác chiến lược hàng đầu chuyên nhập khẩu và phân phối các dòng máy làm viên hoàn thế hệ mới đạt tiêu chuẩn chất lượng khắt khe.

Giải pháp thiết bị từ ABM Việt Nam khẳng định những thế mạnh vượt trội:

• Chất lượng cao & Chế tạo tinh xảo: Toàn bộ phần khung sườn cơ khí và các bộ phận tiếp xúc với thuốc đều được gia công hoàn thiện từ vật liệu thép không gỉ cao cấp SUS304 hoặc SUS316L, bề mặt xử lý nhẵn mịn chống bám dính bột tuyệt đối, đáp ứng hoàn hảo tiêu chuẩn GMP-WHO.
• Tốc độ cao & Vận hành ổn định: Động cơ truyền động hiệu suất cao kết hợp hệ thống biến tần điều tốc thông minh, giúp máy vận hành liên tục 24/7 vô cùng êm ái, triệt tiêu rung lắc, đảm bảo tỷ lệ viên đạt chuẩn ngoại quan lên tới 98%.
• Dịch vụ kỹ thuật toàn diện: Đội ngũ kỹ sư cơ điện giàu kinh nghiệm của ABM Việt Nam hỗ trợ doanh nghiệp trọn gói từ khâu tư vấn cấu hình kỹ thuật tối ưu theo bài thuốc cụ thể, bàn giao lắp đặt hiệu chuẩn tận nơi, cung cấp hồ sơ thẩm định và cam kết dịch vụ bảo hành, bảo trì chu đáo trọn vòng đời sản phẩm.
