Trong các dây chuyền đóng gói chất lỏng quy mô công nghiệp, việc tối ưu hóa chi phí đầu tư ban đầu nhưng vẫn đảm bảo độ ổn định và năng suất cao luôn là bài toán đau đầu của nhiều chủ doanh nghiệp. Đối với các dòng sản phẩm chất lỏng không có độ nhớt (chất lỏng loãng), máy chiết rót dạng trọng lực chính là giải pháp công nghệ kinh điển và hiệu quả nhất.

Bài viết này sẽ phân tích chuyên sâu dưới góc nhìn kỹ thuật, giúp các kỹ sư cơ điện, bộ phận thu mua và chủ doanh nghiệp hiểu rõ cấu tạo, nguyên lý vận hành để lựa chọn được giải pháp công nghệ phù hợp nhất.



1. Máy chiết rót dạng trọng lực là gì?

Máy chiết rót dạng trọng lực (tiếng Anh kỹ thuật gọi là gravity filling machine) hay còn được biết đến với tên gọi là máy chiết rót tự chảy. Đây là dòng thiết bị định lượng chất lỏng tận dụng chính trọng lực tự nhiên của nguyên liệu để đưa sản phẩm từ bồn chứa trên cao chảy xuống và lấp đầy bao bì nằm phía dưới.

Khác với các dòng máy sử dụng áp lực cưỡng bức từ bơm hay xylanh, dòng máy chiết rót trọng lực định lượng thể tích sản phẩm dựa trên nguyên lý thời gian (mở van vòi chiết trong một khoảng thời gian cố định) hoặc dựa trên nguyên lý cân bằng mực chất lỏng tự nhiên bên trong chai.



2. Ứng dụng thực tế trong sản xuất của máy chiết rót dạng trọng lực

Do đặc thù vận hành dựa trên dòng chảy tự nhiên, thiết bị này là lựa chọn tối ưu cho các dung dịch có độ nhớt thấp, chảy lỏng nhẹ và không thay đổi tính chất theo nhiệt độ:

• Ngành đồ uống & Nước giải khát: Chiết rót nước tinh khiết đóng chai, nước khoáng, các loại nước tăng lực, nước trà loãng, rượu, giấm ăn và nước súc miệng.
• Ngành hóa chất tiêu dùng: Các dung dịch hóa chất lỏng loãng như nước tẩy Javel, nước lau kính, cồn y tế, nước làm mát ô tô, và các chất tẩy rửa không có độ đặc sệt.
• Ngành nông nghiệp: Đóng gói các loại thuốc bảo vệ thực vật dạng lỏng, phân bón lá dạng nước.



3. Đặc điểm kỹ thuật nổi bật của máy chiết rót dạng trọng lực

• Kết cấu cơ khí đơn giản, độ bền cao: Do không tích hợp hệ thống bơm thủy lực hay piston phức tạp, máy có rất ít chi tiết chuyển động cơ khí ma sát lớn. Điều này giúp thiết bị có tuổi thọ cực cao và tỷ lệ hỏng hóc vặt gần như bằng không.
• Bảo toàn cấu trúc chất lỏng: Dòng chảy tự nhiên không tạo ra lực cắt cơ học mạnh, giúp sản phẩm không bị biến đổi tính chất hóa-lý hoặc sinh bọt khí dày đặc trong quá trình nạp.
• Dễ dàng vệ sinh và tiệt trùng: Đường ống thẳng, bồn chứa hở hoặc bồn kín áp suất khí quyển giúp quy trình sục rửa CIP (Clean-in-Place) diễn ra cực kỳ nhanh chóng, không có các "góc chết" tích tụ vi khuẩn.

4. Lợi ích vượt trội khi đưa vào dây chuyền sản xuất

• Tiết kiệm tối đa chi phí đầu tư (ROI cao): Máy có giá thành đầu tư ban đầu hợp lý hơn rất nhiều so với các dòng máy chiết rót dùng bơm Servo hay cảm biến lưu lượng, giúp doanh nghiệp nhanh chóng thu hồi vốn.
• Chi phí bảo trì tiệm cận bằng 0: Kỹ sư nhà máy có thể dễ dàng vận hành, bảo dưỡng mà không cần đến các linh kiện thay thế đắt đỏ hay kỹ thuật lập trình quá phức tạp.
• Năng suất cao ổn định: Máy dễ dàng nâng cấp số lượng vòi chiết (4, 6, 8, 12, 24 vòi) để chạy với tốc độ cao liên tục, đáp ứng sản lượng lớn cho nhà máy.



5. Phân loại máy chiết rót tự chảy hiện nay

Dựa trên cơ chế định lượng và mức độ tự động hóa, thiết bị được phân chia cụ thể:

Theo nguyên lý định lượng

• Định lượng bằng thời gian (Timed Gravity): PLC điều khiển các van điện từ hoặc van khí nén mở vòi chiết trong một số giây nhất định. Do áp suất thủy tĩnh tại đáy bồn chứa được giữ cố định bằng van phao, tốc độ dòng chảy là không đổi, từ đó suy ra thể tích chiết chính xác.
• Định lượng bằng vòi tràn (Overfill Gravity): Vòi chiết có kết cấu hai ống đồng tâm. Chất lỏng chảy đầy chai đến mép dưới của vòi, lượng chất lỏng thừa sẽ bị áp suất hút ngược về bồn chứa tổng. Phương pháp này đảm bảo tất cả các chai thành phẩm có mực chất lỏng đồng đều tăm tắp khi nhìn từ bên ngoài (rất quan trọng đối với chai thủy tinh/nhựa trong suốt).

Theo mức độ tự động hóa

• Máy bán tự động: Công nhân gá chai vào vòi và nhấn bàn đạp cóc để kích hoạt hành trình chiết. Phù hợp cho cơ sở sang chiết quy mô nhỏ.

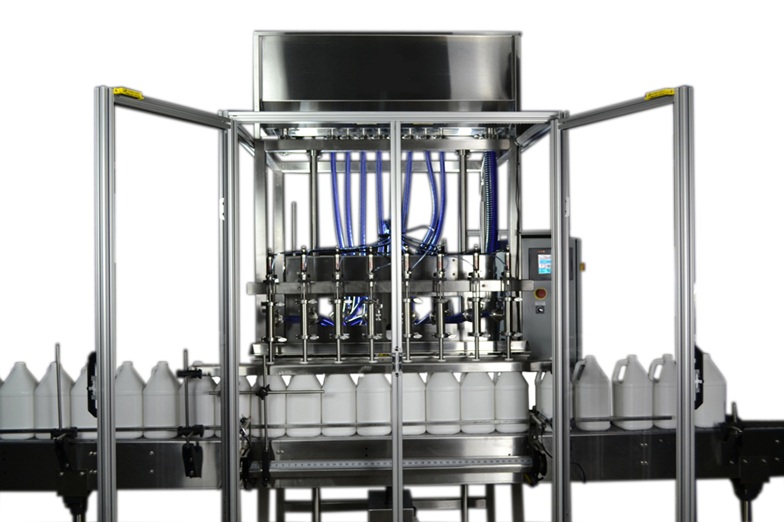

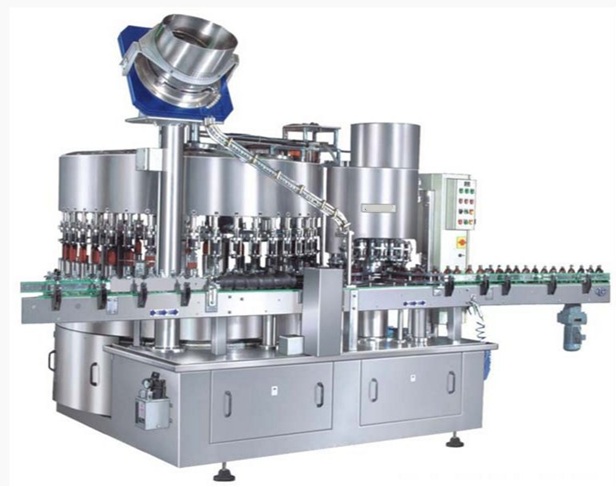

• Dây chuyền tự động liên hoàn: Chai di chuyển liên tục trên băng tải, được cụm xylanh kẹp định vị dưới vòi chiết, tự động hạ vòi, tự động ngắt dòng và chuyển sang máy siết nắp.



6. Cấu tạo chi tiết của thiết bị

Một hệ thống máy chiết tự chảy tự động tiêu chuẩn bao gồm các bộ phận cơ khí chính:

[Bồn chứa tổng trên cao + Van phao] ---> [Cụm van đóng ngắt khí nén] ---> [Vòi chiết chống nhỏ giọt] ---> [Băng tải điều tốc]

• Bồn chứa nguyên liệu định vị cao: Được làm bằng Inox 304 hoặc 316L, lắp đặt ở vị trí cao hơn vòi chiết để tạo áp lực cột nước tự nhiên. Bên trong tích hợp van phao cơ hoặc cảm biến mức điện tử để kiểm soát lượng liệu nạp vào luôn ổn định.

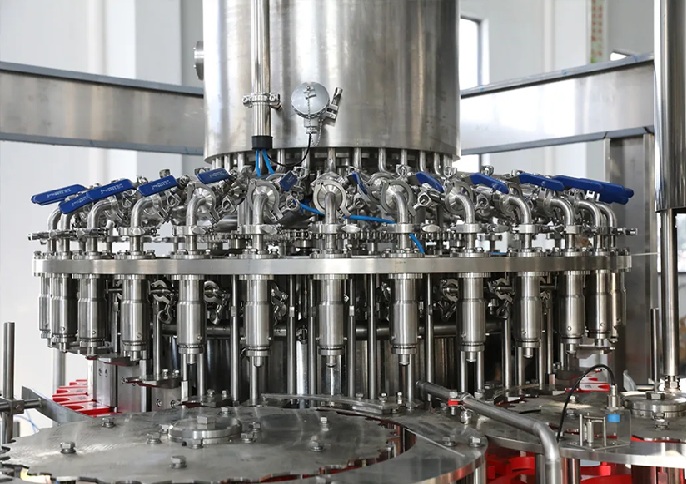

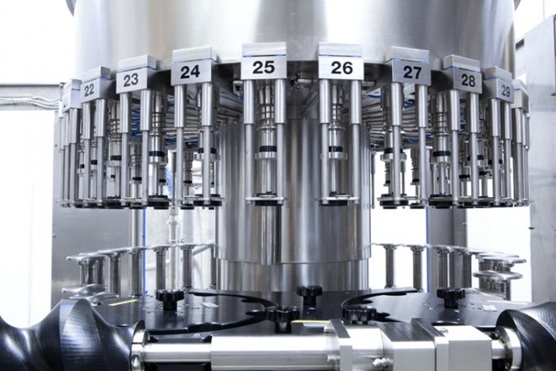

• Cụm vòi chiết chuyên dụng: Đầu vòi có cơ cấu lò xo và gioăng cao su ôm khít miệng chai, ngăn không cho chất lỏng rò rỉ ra ngoài và chỉ mở dòng chảy khi vòi tiếp xúc với miệng bao bì.
• Hệ thống điều khiển PLC/HMI: Lưu trữ các thông số cài đặt thời gian chiết (tính bằng mili-giây) cho từng loại dung tích chai khác nhau.



7. Nguyên lý hoạt động và quy trình vận hành

1. Cấp liệu và giữ mức: Bơm cấp liệu đẩy chất lỏng từ bồn thô lên bồn chứa của máy chiết. Cảm biến giữ cho mực nước trong bồn luôn ở một độ cao cố định để áp lực dòng chảy không bị thay đổi.
2. Định vị chai rỗng: Chai theo băng tải đi vào, hệ thống cảm biến quang đếm đủ số lượng chai và kích hoạt chốt chặn dừng chai ngay dưới các đầu vòi.
3. Hạ vòi và mở van: Cụm vòi chiết đi xuống. Khi đầu vòi ép chặt vào miệng chai, van cơ khí hoặc van khí nén mở ra, chất lỏng tự chảy vào chai nhờ trọng lực.
4. Ngắt dòng dứt khoát: PLC đếm hết thời gian cài đặt, lệnh cho van đóng lại lập tức. Hệ thống có cơ chế hút ngược nhẹ hoặc van chặn lò xo để chống nhỏ giọt hóa chất/đồ uống xuống băng tải. Cụm vòi rút lên và chốt chặn mở ra để chuyển chai sang công đoạn tiếp theo.



8. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để tối ưu hóa hiệu quả đầu tư và tránh các lỗi kỹ thuật khi vận hành, bộ phận thu mua và kỹ thuật cần xác định rõ:

• Độ nhớt và tính chất của dung dịch: Đảm bảo dung dịch lỏng như nước. Nếu dung dịch sệt như tương ớt hay dầu gội đặc, dòng máy tự chảy này hoàn toàn không thể vận hành được.
• Đặc tính tạo bọt của sản phẩm: Nếu chất lỏng dễ sinh bọt (như một số loại nước ngọt hoặc hóa chất tẩy rửa loãng), cần cấu hình dòng máy có vòi chiết lặn sâu xuống đáy chai để triệt tiêu bọt khí.
• Chất liệu và kiểu dáng chai: Chai nhựa PET mỏng hay chai thủy tinh dày? Đối với dòng máy định lượng vòi tràn, vỏ chai phải đủ cứng để chịu được lực ép của đầu vòi khi hạ xuống.

9. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi kiểm tra Datasheet từ nhà cung cấp, kỹ sư cơ điện cần chú ý các thông số cốt lõi sau:

Thông số kỹ thuật	Ngưỡng tiêu chuẩn công nghiệp
Dải dung tích chiết	Rất linh hoạt, có thể đáp ứng từ 50ml đến 5000ml tùy chỉnh thời gian.
Sai số định lượng	Đạt mức (≤ ±1%) đối với định lượng thời gian và đồng đều mực nước đối với vòi tràn.
Số lượng vòi chiết	Cấu hình từ 4, 6, 8, 12 đến 16 vòi tùy theo năng suất.
Vật liệu chế tạo	Toàn bộ inox 304/316L hoặc nhựa uPVC chịu hóa chất nếu chiết chất ăn mòn.
Hệ thống van điều khiển	Sử dụng van khí nén hành trình nhanh của các hãng uy tín (Airtac/SMC).



10. Lưu ý khi vận hành – Bảo trì – Bảo dưỡng định kỳ

Mặc dù máy có kết cấu cơ khí đơn giản, nhưng để duy trì độ chính xác cao và chạy ổn định 24/7, quy trình bảo dưỡng vẫn cần được tuân thủ nghiêm ngặt:

Vận hành ổn định

• Luôn đảm bảo áp suất khí nén cấp cho hệ thống van và xylanh nâng hạ vòi chiết ổn định ở mức 0.4 - 0.6 MPa.
• Kiểm tra nguồn cấp liệu đầu vào để bồn chứa tổng không bị cạn dòng, vì khi mực nước tụt sâu, áp lực thủy tĩnh thay đổi sẽ làm sai lệch hoàn toàn thể tích chiết.

Quy trình bảo trì, bảo dưỡng (Maintenance)

• Vệ sinh CIP cuối ca: Chạy chu trình sục rửa hệ thống đường ống và vòi chiết bằng nước ấm hoặc dung dịch làm sạch chuyên dụng để loại bỏ hoàn toàn cặn bám, đặc biệt là đối với các dòng nước trái cây hay nước ngọt có đường để tránh lên men, nấm mốc.
• Kiểm tra và thay thế gioăng vòi: Các gioăng cao su chịu lực tại đầu mũi vòi chiết phải được kiểm tra định kỳ 3 tháng một lần. Nếu gioăng bị chai cứng hoặc rách cơ học sẽ gây ra hiện tượng nhỏ giọt, làm bẩn băng tải và hao hụt nguyên liệu.
• Xả nước bộ lọc khí: Thường xuyên kiểm tra và xả nước ngưng tụ trong bộ lọc khí nén để bảo vệ các van điện từ điều khiển không bị kẹt hay rỉ sét bên trong.



11. Câu hỏi thường gặp (FAQ)

1. Máy chiết rót tự chảy có chiết được dầu ăn hay nước rửa chén không?

Không nên sử dụng. Dầu ăn và nước rửa chén có độ nhớt (độ đặc) tương đối cao và thay đổi theo nhiệt độ môi trường. Nếu dùng máy tự chảy, tốc độ chiết sẽ cực kỳ chậm và sai số định lượng sẽ rất lớn khi thời tiết thay đổi (trời lạnh chất lỏng đặc lại sẽ chảy chậm hơn). Các sản phẩm này bắt buộc phải dùng máy chiết rót dùng bơm hoặc piston.

2. Làm thế nào để thay đổi dung tích chiết từ chai 350ml sang chai 1 lít?

Trên giao diện màn hình cảm ứng HMI của máy hệ định lượng thời gian, bạn chỉ cần tăng thời gian mở van của vòi chiết lên tương ứng. Sau đó, điều chỉnh lại chiều cao của cụm vòi chiết và thanh dẫn hướng trên băng tải cho vừa vặn với kích thước chai mới.

3. Tại sao máy chiết rót bằng vòi tràn lại giúp sản phẩm nhìn đẹp mắt hơn trên kệ hàng?

Các vỏ chai nhựa hoặc thủy tinh khi sản xuất luôn có sai số nhỏ về thể tích thực tế bên trong. Nếu chiết đúng chuẩn 500ml bằng piston, mực nước trong các chai sẽ cao thấp không đều nhau do độ dày vỏ chai khác nhau. Máy chiết vòi tràn sẽ bơm đầy đến đúng một độ cao cố định trên cổ chai, giúp 100% sản phẩm khi xếp cạnh nhau trên kệ đều tăm tắp, nâng cao tính thẩm mỹ thương hiệu.

4. Máy có thể chiết được các loại hóa chất có tính axit nhẹ không?

Hoàn toàn được. Nếu sử dụng cho hóa chất ăn mòn, ABM sẽ cấu hình toàn bộ phần bồn chứa, đường ống dẫn và vòi chiết bằng nhựa uPVC hoặc PP cao cấp kết hợp gioăng Teflon kháng hóa chất, đảm bảo thiết bị không bị ăn mòn rỉ sét.

5. Hiện tượng nhỏ giọt sau khi dừng chiết được xử lý như thế nào?

Đầu vòi chiết của máy chất lượng cao được thiết kế van chặn lò xo đóng ngược từ dưới lên hoặc tích hợp xylanh khí nén ngắt dòng dứt khoát tại mũi vòi, triệt tiêu hoàn toàn lượng giọt thừa bám dính, giữ cho băng tải luôn sạch sẽ.

12. Xu hướng phát triển và công nghệ mới

• Tích hợp van điện từ góc xiên (Angle Seat Valve) kỹ thuật số: Thay thế cho các dòng van khí nén truyền thống. Van góc xiên thế mới cho tốc độ đóng ngắt cực nhanh (tính bằng mili-giây) và lưu lượng dòng chảy lớn hơn, giúp nâng cao độ chính xác định lượng thời gian lên mức tối đa.
• Hệ thống tự động bù sai số theo nhiệt độ: Máy tích hợp cảm biến nhiệt độ liên tục trong bồn chứa. Khi nhiệt độ chất lỏng thay đổi làm thay đổi tỷ trọng và tốc độ dòng chảy, phần mềm PLC sẽ tự động tính toán và bù trừ thời gian mở van, giúp thể tích chiết luôn đồng nhất trong mọi điều kiện thời tiết.



13. ABM Việt Nam – Nhà cung cấp giải pháp máy chiết rót dạng trọng lực chất lượng cao

Đầu tư vào một hệ thống đóng gói tuy đơn giản nhưng đòi hỏi sự tinh tế trong gia công cơ khí để đảm bảo độ bền bỉ dài lâu và tính chính xác ổn định. Công ty TNHH Công Nghệ ABM tự hào là đơn vị uy tín hàng đầu, chuyên cung cấp các dòng máy chiết rót dạng trọng lực chất lượng cao đạt chuẩn công nghiệp thế hệ mới.

Những giá trị vượt trội từ thiết bị đóng gói của ABM:

• Tự động hóa hoàn toàn & Tốc độ cao: Hệ thống thiết bị tích hợp đa đầu vòi chiết tự động, đồng bộ mượt mà với dây chuyền cấp chai, siết nắp, dán nhãn, mang lại năng suất đột phá cho nhà máy.
• Vận hành bền bỉ & Ổn định vượt trội: Khung bệ máy cơ khí vững chắc, bồn chứa và vòi chiết được gia công CNC chính xác từ inox 304 hoặc 316L cao cấp. Hệ thống linh kiện điện tử, PLC điều khiển đến từ các thương hiệu hàng đầu thế giới, đảm bảo máy chạy liên tục 24/7 với tuổi thọ thiết bị dài lâu.
• Giải pháp tối ưu hóa chi phí: Đội ngũ kỹ sư giàu kinh nghiệm của ABM luôn tiến hành thử nghiệm trực tiếp trên mẫu nguyên liệu thực tế của khách hàng để đưa ra cấu hình vòi chiết (chống tạo bọt, chống nhỏ giọt) phù hợp nhất, giúp tối ưu hóa công năng và tiết kiệm chi phí đầu tư cho doanh nghiệp.

Hãy liên hệ ngay với ABM để nhận tài liệu kỹ thuật chi tiết, video vận hành thực tế và giải pháp báo giá tối ưu nhất cho nhà máy của bạn!

Để giúp đội ngũ kỹ sư ABM tư vấn và cấu hình chính xác loại máy chiết tự chảy tối ưu nhất cho sản phẩm của bạn, xin vui lòng cho biết:

• Bạn cần chiết dòng sản phẩm cụ thể nào (nước tinh khiết, nước trái cây loãng, rượu hay hóa chất lỏng)?
• Quy cách bao bì bạn sử dụng là dòng chai nhựa hay chai thủy tinh (dung tích bao nhiêu mililit)?
• Năng suất mục tiêu mà dây chuyền của bạn cần đạt được là bao nhiêu chai trên mỗi phút?
