Máy kiểm tra mức chiết rót, thể tích chiết rót

Máy kiểm tra mức chiết rót, thể tích chiết rót

Trong các dây chuyền sản xuất bia, nước giải khát, dầu ăn, dược phẩm hay hóa mỹ phẩm, công đoạn định lượng đóng chai luôn đòi hỏi sự đồng đều khắt khe. Việc chai bị thiếu dung tích sẽ vi phạm nghiêm trọng luật đo lường và làm mất lòng tin của khách hàng; ngược lại, chiết rót quá đầy sẽ gây lãng phí nguyên liệu và có nguy cơ bục tràn trong quá trình đóng nắp, thanh trùng. Hệ thống máy kiểm tra mức chiết rót tự động chính là giải pháp công nghệ tối ưu ở cuối dòng sản phẩm nhằm số hóa quy trình kiểm soát chất lượng (QA/QC) này.

Bài viết cung cấp phân tích kỹ thuật chuyên sâu về cấu tạo, nguyên lý vận hành và tiêu chí lựa chọn dòng sản phẩm kiểm tra mức điền đầy, hỗ trợ đắc lực cho các kỹ sư nhà máy, bộ phận thu mua vật tư và các chủ doanh nghiệp.



1. Định nghĩa Máy kiểm tra mức chiết rót là gì?

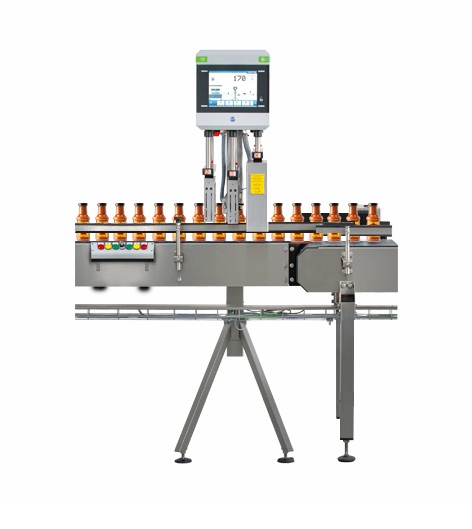

Máy kiểm tra mức chiết rót (tiếng Anh: Fill level inspector) là thiết bị giám sát chất lượng tự động hóa, chuyên dùng để phát hiện và loại bỏ các sản phẩm dạng lỏng hoặc sệt đóng chai/lon không đạt tiêu chuẩn về dung tích.

Thiết bị này còn được biết đến là máy kiểm tra thể tích chiết rót, vận hành hoàn toàn tự động trực tiếp trên băng tải tốc độ cao. Máy sử dụng các bước sóng năng lượng hoặc camera chụp chiếu để quét qua cổ chai, đối chiếu mực chất lỏng thực tế với giới hạn dung sai cho phép mà không cần tiếp xúc hay làm mở nắp sản phẩm.



2. Cấu tạo chi tiết của Máy kiểm tra mức chiết rót

Một hệ thống kiểm tra mực chất lỏng công nghiệp tiêu chuẩn được module hóa thành các phân hệ chính:

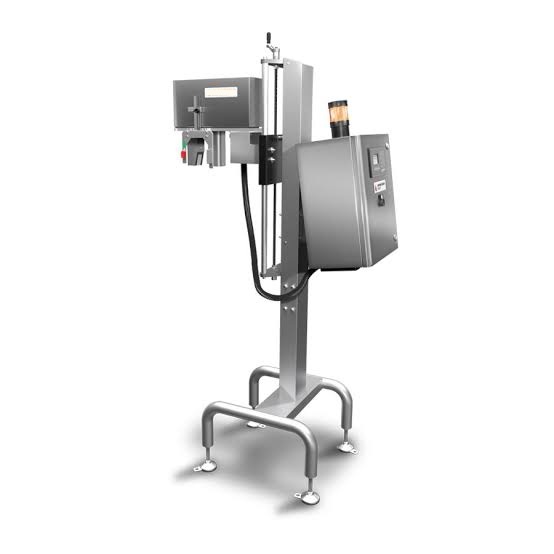

• Bộ phận cảm biến phát tia/quét ảnh: Tùy theo công nghệ ứng dụng, bộ phận này có thể là bóng phát tia X (X-ray), nguồn phát tia Gamma, diode phát tia hồng ngoại (Infrared) hoặc hệ thống camera chụp ảnh công nghiệp (Vision System) độ phân giải cao.
• Bộ phận thu nhận tín hiệu (Receiver): Đón nhận năng lượng xuyên thấu hoặc phản xạ từ sản phẩm, chuyển đổi các dữ liệu vật lý này thành tín hiệu điện số hóa gửi về trung tâm.
• Cảm biến đồng bộ tốc độ (Encoder & Trigger): Nhận diện chính xác thời điểm chai đi qua vùng kiểm tra, đồng bộ vận tốc với băng tải để tránh hiện tượng bỏ sót chai khi dây chuyền chạy ở tốc độ cao.
• Cơ cấu loại bỏ tự động (Rejector): Sử dụng các cánh tay gạt cơ học (Flipper), thanh đẩy khí nén (Pusher) hoặc hệ thống đẩy phân làn phân đoạn để loại bỏ các chai thiếu hoặc thừa mực chất lỏng ra khỏi dòng sản phẩm đạt chuẩn.
• Bộ điều khiển trung tâm: Tích hợp bộ xử lý tín hiệu số thông minh, giao diện màn hình HMI cảm ứng hiển thị trực quan các thông số cài đặt dung sai và thống kê sản lượng lỗi theo thời gian thực.



3. Nguyên lý hoạt động và Các công nghệ quét phổ biến

Quy trình vận hành của thiết bị dựa trên nguyên lý chênh lệch mật độ hấp thụ năng lượng vật lý giữa khoảng không (khí) và chất lỏng:

[Chai di chuyển qua] ──> [Tia xuyên thấu / Camera chụp] ──> [Bộ xử lý đối chiếu ngưỡng]

                                                                    │ (Xác định mức đầy)

[Nhóm Đạt chuẩn (Pass)] <── [Cơ cấu gạt/đẩy kích hoạt] <─────────────┴── (Cách ly chai lỗi)

Hiện nay, ba công nghệ quét phổ biến nhất bao gồm:

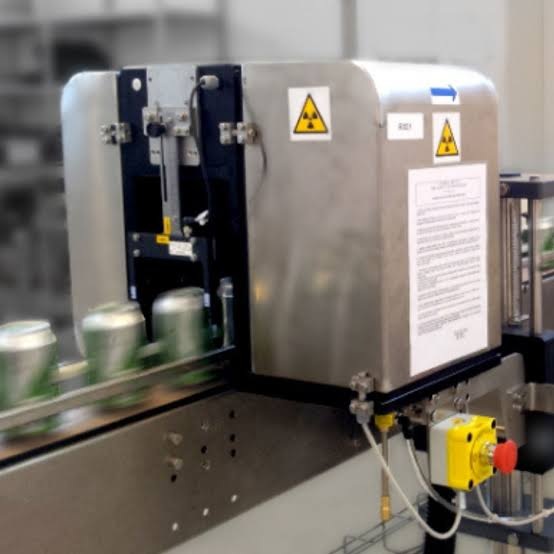

1. Công nghệ tia X (X-ray Fill Level): Nguồn phát phóng chùm tia X năng lượng thấp xuyên qua cổ chai/lon. Không khí hấp thụ rất ít tia X, trong khi chất lỏng hấp thụ rất nhiều. Cảm biến phía đối diện sẽ đo lượng tia X đi qua để tính toán chính xác mực chất lỏng lỗi đến từng milimét, ứng dụng hoàn hảo cho cả lon nhôm và chai thủy tinh sẫm màu.
2. Công nghệ tia Hồng ngoại / Laser: Sử dụng chùm sáng quang học xuyên qua các loại chai nhựa trong suốt (PET) hoặc chai thủy tinh sáng màu. Phương pháp này có chi phí đầu tư thấp, an toàn tuyệt đối và tốc độ phản hồi cực nhanh.
3. Công nghệ Camera xử lý ảnh (Vision Inspection): Camera chụp lại biên dạng cổ chai, phần mềm thuật toán AI tự động đo khoảng cách từ nắp chai đến mặt chất lỏng (Headspace). Công nghệ này có thể kết hợp kiểm tra đồng thời lỗi lệch nắp, thiếu nắp hoặc rách nhãn mác.

4. Đặc điểm và Lợi ích vượt trội cho nhà máy

Đặc điểm kỹ thuật nổi bật

• Vận hành không tiếp xúc (Non-contact): Kiểm tra chính xác 100% sản phẩm mà không chạm vào chai, bảo đảm điều kiện vệ sinh an toàn thực phẩm tuyệt đối.
• Tốc độ xử lý siêu cao: Đáp ứng hoàn hảo các dây chuyền chiết rót tốc độ cao từ 12.000 đến hơn 60.000 chai/giờ.
• Tính linh hoạt tối đa: Dễ dàng thay đổi cấu hình chiều cao cụm cảm biến khi nhà máy chuyển đổi từ chạy chai cổ lùn sang chai cổ cao thông qua cơ cấu trục ren mượt mà.

Lợi ích kinh tế trực tiếp

• Bảo vệ uy tín thương hiệu: Loại bỏ hoàn toàn rủi ro chai thiếu dung tích l lọt ra thị trường, tránh các án phạt pháp lý từ cơ quan kiểm định đo lường.
• Giám sát chất lượng máy chiết: Khi số lượng chai lỗi tăng đột biến ở một dải số liệu, hệ thống lập tức cảnh báo giúp kỹ sư phát hiện ngay van chiết rót nào phía trước đang bị nghẹt hoặc hỏng gioăng cao su.
• Cắt giảm chi phí nhân công: Thay thế hoàn toàn bước soi đèn kiểm tra bằng mắt của công nhân, triệt tiêu sai sót do mệt mỏi thị giác gây ra.



5. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi lập bảng đặc tính kỹ thuật (Datasheet) phục vụ thu mua, bộ phận kỹ thuật cần đồng bộ các thông số cốt lõi sau:

Thông số kỹ thuật	Ý nghĩa kỹ thuật & Tiêu chuẩn khuyến nghị
Loại bao bì sản phẩm (Container Type)	Chai PET trong suốt, chai thủy tinh (xanh/nâu), lon nhôm hay hộp giấy để quyết định lựa chọn công nghệ Hồng ngoại, Tia X hay Camera Vision.
Độ chính xác kiểm tra (Inspection Accuracy)	Sai số phát hiện mực chất lỏng (tiêu chuẩn dao động từ ± 0.5mm đến ±1mm tùy thuộc tốc độ dây chuyền).
Tốc độ băng tải tối đa (Max Line Speed)	Vận tốc tuyến tính của băng tải (m/phút) hoặc số lượng sản phẩm/phút nhằm lựa chọn cảm biến trigger và bộ xử lý đồng tốc phù hợp.
Cấp bảo vệ thiết bị (IP Rating)	Khu vực chiết rót thường có độ ẩm cao, bọt tràn hoặc hóa chất xịt rửa tẩy trùng. Bắt buộc phải chọn vỏ Inox 304 có cấp bảo vệ tối thiểu IP65 để đảm bảo độ bền linh kiện.



6. Quy trình Vận hành – Bảo trì – Bảo dưỡng định kỳ

Để hệ thống hoạt động ổn định và giữ nguyên độ chính xác qua nhiều ca sản xuất:

• Kiểm tra và Vệ sinh đầu ca (Daily Check): Dùng khăn mềm lau sạch bề mặt kính của lăng kính cảm biến hoặc camera. Bụi bẩn hay vệt nước bắn bám trên mắt đọc là nguyên nhân chính gây ra hiện tượng báo lỗi sai (False Reject).
• Thử nghiệm mẫu lỗi (Challenge Test): Đầu mỗi ca làm việc, kỹ sư nên đưa thử 1 chai thiếu mực nước và 1 chai thừa mực nước cố ý qua máy để kiểm tra xem cơ cấu chấp hành có gạt chính xác hay không.
• Bảo dưỡng định kỳ: Kiểm tra độ căng và độ mòn của xích tải khu vực gạt; kiểm tra bộ lọc khí nén cấp cho xi-lanh gạt để đảm bảo luồng khí sạch, không lẫn dầu nước làm giảm tuổi thọ van điện từ.



7. Xu hướng phát triển và Công nghệ mới

Ngành thiết bị kiểm tra mức điền đầy đang tích hợp sâu các công nghệ của cuộc cách mạng 4.0:

• Ứng dụng Trí tuệ nhân tạo (AI Machine Learning): Camera thông minh tự học các mẫu bọt khí trên bề mặt chất lỏng, phân biệt chính xác đâu là bọt, đâu là mực chất lỏng thực để không gạt nhầm các sản phẩm nước ngọt có ga.
• Hệ thống kết nối IoT và Big Data Cloud: Tự động đồng bộ báo cáo số liệu chai lỗi về máy tính trung tâm của phòng quản lý chất lượng QA/QC, đưa ra các phân tích xu hướng hoạt động của toàn bộ dây chuyền chiết rót theo thời gian thực.

8. Công ty TNHH Công Nghệ ABM Việt Nam – Nhà cung cấp giải pháp Kiểm tra mức chiết rót hàng đầu

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp nâng cao tính tự động hóa và tối ưu hóa công đoạn kiểm soát chất lượng chiết rót, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác công nghệ chiến lược đáng tin cậy.

Chúng tôi chuyên sâu phân phối, tích hợp và chuyển giao các dòng máy kiểm tra mức chiết rót thế hệ mới với những ưu thế vượt trội:

• Chất lượng cao vượt trội: Hệ thống linh kiện đầu phát, mắt đọc cảm biến và bo mạch xử lý trung tâm được nhập khẩu chính hãng từ các thương hiệu hàng đầu thế giới của Đức, Nhật Bản, bảo đảm tuổi thọ linh kiện siêu bền.
• Tự động hóa hoàn toàn & Tốc độ cao: Thuật toán xử lý hình ảnh và xung tín hiệu siêu tốc, đáp ứng hoàn hảo cho các dây chuyền đóng chai công suất lớn, vận hành mượt mà không gây hiện tượng nghẽn dòng sản phẩm.
• Vận hành bền bỉ & Ổn định: Kết cấu cơ khí Inox dày dặn chống rung lắc tối ưu, bo mạch cách ly chống nhiễu điện từ trường của nhà máy, đảm bảo máy hoạt động 24/7 với tỷ lệ dừng máy lỗi (Down-time) gần như bằng không.



Để đội ngũ kỹ sư ABM Việt Nam hỗ trợ tính toán phương án công nghệ thích hợp và gửi báo giá tối ưu nhất, bạn vui lòng chia sẻ thêm một vài thông tin:

• Sản phẩm doanh nghiệp bạn đang chiết rót là loại chất lỏng gì (Nước tinh khiết, nước ngọt có ga, bia, dầu ăn, hay nước giặt sệt)?
• Bao bì chứa đựng là loại chai nhựa PET trong suốt, chai thủy tinh màu, hay lon nhôm?
• Yêu cầu về năng suất dây chuyền hiện tại của bạn là khoảng bao nhiêu chai/lon trong một giờ?
