Máy quấn màng sản phẩm dạng tròn, hình tròn

Máy quấn màng sản phẩm dạng tròn, hình tròn

Trong các ngành công nghiệp chế tạo cơ khí chính xác, sản xuất phụ tùng ô tô, xe máy và luyện kim, việc bảo quản các cấu kiện có biên dạng hình xuyến (đai tròn, cuộn tròn) khỏi các tác nhân gây hại từ môi trường như oxy hóa, độ ẩm, và trầy xước là vô cùng quan trọng. Hệ thống máy quấn màng sản phẩm dạng tròn tự động ra đời như một giải pháp công nghệ tất yếu, thay thế hoàn toàn việc quấn tay thủ công, mang lại hiệu suất đóng gói vượt trội và chuẩn hóa chất lượng thành phẩm xuất xưởng.

Bài viết này cung cấp thông tin chuyên sâu từ cấu tạo kỹ thuật, nguyên lý vận hành đến tiêu chí lựa chọn thiết bị tối ưu dành cho các chủ doanh nghiệp, bộ phận thu mua và đội ngũ kỹ sư nhà máy.



1. Định nghĩa và Ứng dụng của Máy quấn màng sản phẩm dạng tròn

Định nghĩa

Máy quấn màng sản phẩm dạng tròn (tên tiếng Anh: Stretch wrapping machine for round products) là thiết bị đóng gói tự động chuyên dụng dùng để bao bọc kín bề mặt của các vật thể có kết cấu hình học dạng vòng tròn, hình xuyến hoặc hình bánh xe. Máy vận hành dựa trên nguyên lý luân chuyển cuộn màng chạy xuyên qua tâm rỗng của sản phẩm thông qua một đường ray vòng (slip ring) phối hợp với các con lăn đỡ xoay trục, tạo ra các lớp quấn chồng khít bám sát vào bề mặt vật liệu.

Tùy theo loại vật liệu bao gói và nhu cầu cơ lý, thiết bị này thực hiện chức năng như một hệ thống máy quấn giấy, quấn màng PE, PVC, quấn màng căng (stretch film), quấn dây đai (knit belt) sản phẩm dạng tròn chuyên nghiệp (Wrapping machine for round products: paper, PE/PVC film, stretch film, and knitted strapping/belts).

Ứng dụng thực tế trong công nghiệp

Hệ thống này được ứng dụng rộng rãi và tùy biến linh hoạt cho nhiều nhóm sản phẩm đặc thù:

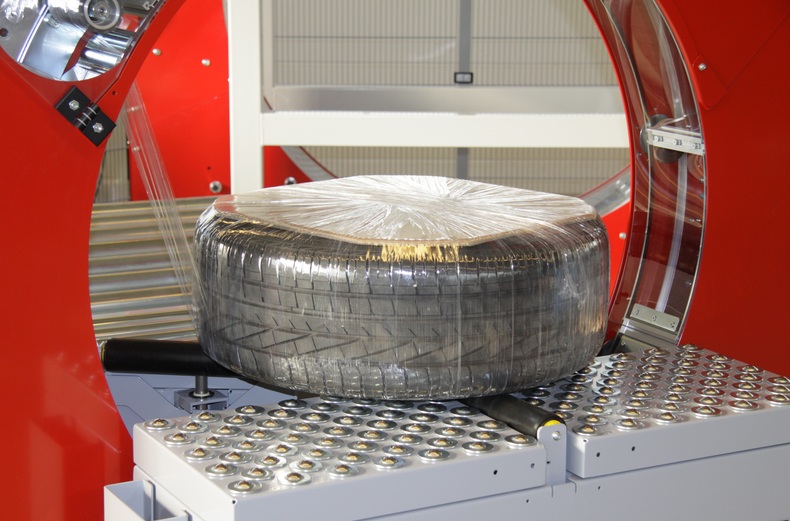

• Ngành phụ tùng và săm lốp ô tô, xe máy: Sử dụng làm máy quấn màng bánh xe, lốp xe, vỏ bánh xe, mâm xe, niềng xe (Wrapping machine for wheels, tires, and rims).
• Ngành cơ khí chính xác và chế tạo máy: Ứng dụng làm máy quấn màng bạc đạn, vòng bi, bánh răng, puly, bánh đà (Wrapping machine for bearings, gears, pulleys, and flywheels).
• Ngành luyện kim và vật liệu điện: Quấn bảo vệ các cuộn dây cáp điện, cuộn dây thép, cuộn ống nhựa bọc lõi.



2. Đặc điểm kỹ thuật và Lợi ích vận hành vượt trội

Đặc điểm kỹ thuật nổi bật

• Kết cấu vòng quay ray trượt (Ring Structure): Vòng ray cơ khí trung tâm được làm bằng nhôm đúc cường lực hoặc thép hợp kim chống mài mòn, chịu được tốc độ quay ly tâm cao mà không sinh nhiệt hay tiếng ồn lớn.
• Cơ cấu điều hòa lực căng (Tension Control): Hệ thống phanh hãm và trục căng màng hoạt động bằng cơ cấu lò xo nén hoặc van tuyến tính khí nén, giữ cho màng luôn căng đều, không bị chùng hoặc rách giữa hành trình.
• Hệ thống bánh con lăn đỡ tải nặng: Các con lăn chịu lực được bọc lớp cao su polyurethane (PU) dày, vừa tăng ma sát để xoay sản phẩm ổn định, vừa chống trầy xước bề mặt các chi tiết kim loại gia công tinh.

Lợi ích kinh tế và vận hành mang lại

• Bảo vệ sản phẩm tuyệt đối: Lớp máy quấn màng PE sản phẩm dạng tròn tạo ra một màng chắn kín khít, ngăn ngừa 100% hơi ẩm, bụi bẩn lọt vào các khe hở của vòng bi hay rãnh bánh răng, chống gỉ sét hiệu quả khi lưu kho dài ngày hoặc xuất khẩu đường biển.
• Bứt phá năng suất lao động: Chu kỳ quấn hoàn thiện một sản phẩm chỉ mất từ 15 – 35 giây (tùy kích thước), nhanh gấp 5 - 7 lần so với công nhân tự quấn bằng tay.
• Tiết kiệm tối đa chi phí vật tư: Nhờ tính năng kéo căng màng trước (Pre-stretch) lên tới 150% - 250%, máy giúp tối ưu hóa chiều dài cuộn màng sử dụng, tiết kiệm đáng kể ngân sách vật liệu bao bì.
• Đồng đều và thẩm mỹ: Các lớp quấn gối đè lên nhau (Overlap) theo một tỷ lệ chính xác (với tỷ lệ thiết lập từ 20% - 80% trên HMI), tạo nên diện mạo bao bì vuông vắn, chuyên nghiệp.

3. Phân loại Máy quấn màng biên dạng tròn

Để tối ưu hóa không gian và phù hợp với trọng lượng vật tải, thiết bị được chia làm hai dòng thiết kế chính:

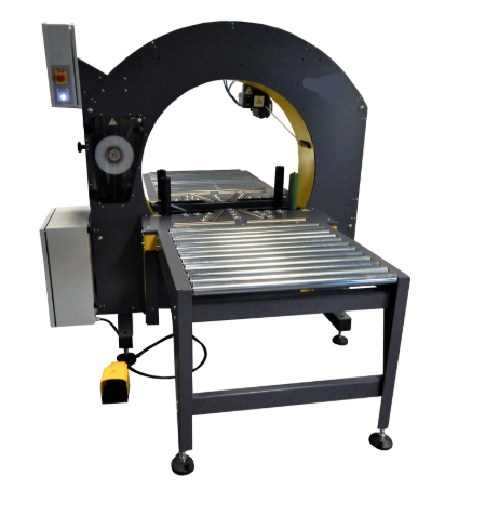

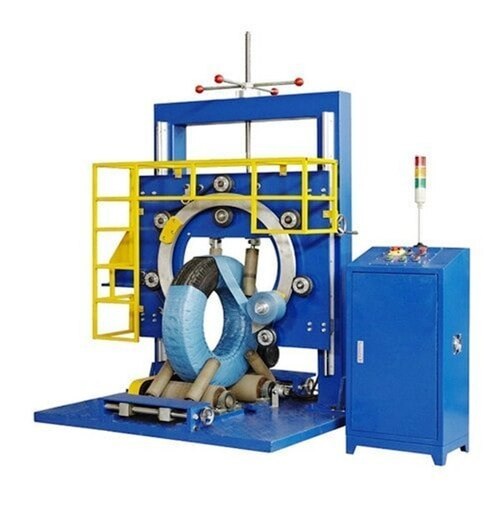

Máy quấn màng trục đứng (Vertical Ring Wrapping Machine)

Vòng ray mang cuộn màng chuyển động quay theo phương thẳng đứng, sản phẩm nằm ngang trên các con lăn đỡ và xoay quanh trục tự thân. Dòng máy này cực kỳ phổ biến cho các sản phẩm có trọng lượng nhẹ đến trung bình như lốp xe, mâm xe, vòng bi cỡ nhỏ và cuộn dây điện.

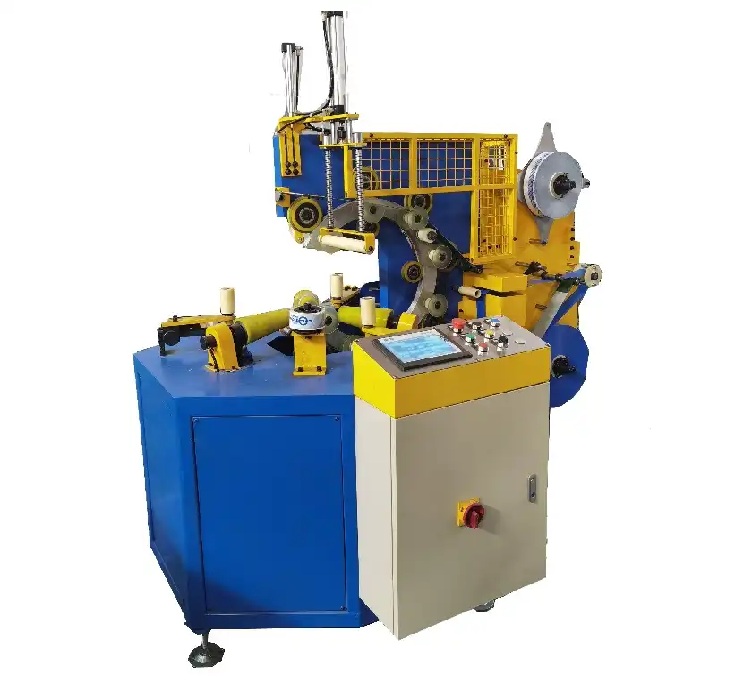

Máy quấn màng trục ngang (Horizontal Ring Wrapping Machine)

Vòng ray mang cuộn màng nằm ngang và bao quanh sản phẩm đứng thẳng. Dòng máy này được chế tạo đặc biệt với hệ thống nâng hạ và đồ gá kẹp an toàn cho các loại cuộn thép nặng, cuộn tôn hoặc bánh đà siêu trường, siêu trọng.



4. Cấu tạo và Nguyên lý hoạt động chi tiết

Một hệ thống máy quấn màng tiêu chuẩn vận hành theo trình tự công nghệ khép kín và an toàn cao:

[Đặt sản phẩm lên con lăn] ➔ [Kẹp cố định định tâm] ➔ [Vòng ray luồn qua tâm quay]

    ➔ [Quấn màng xoay đồng bộ] ➔ [Cắt màng & Miết đuôi] ➔ [Đầu ra]

Chi tiết các cụm chức năng cốt lõi

1. Hệ thống con lăn đỡ và xoay (Roller Station): Nơi tiếp nhận sản phẩm đầu vào. Khi máy kích hoạt, các con lăn này sẽ quay tròn để làm sản phẩm xoay quanh tâm trục của chính nó.
2. Cụm vòng ray mang màng (Shuttle Ring): Một vòng tròn cơ khí rỗng có khe mở (hoặc thiết kế ngàm đóng mở nhanh) chạy xuyên qua lỗ tâm của sản phẩm. Cuộn màng (PE, PVC hoặc giấy) được gắn trên một con chạy di chuyển vòng quanh ray trượt này.
3. Cơ cấu kẹp giữ mặt trên (Top Pressing Roller): Xylanh khí nén đẩy con lăn phụ từ trên xuống để ép chặt sản phẩm, đảm bảo vật thể không bị văng hoặc lệch tâm do lực kéo của màng khi vòng quay đạt tốc độ tối đa.
4. Hệ thống cắt và giữ màng tự động (Auto Cut & Clamp): Khi kết thúc chu trình quấn dựa trên số vòng lập trình sẵn, hệ thống dao cắt nhiệt hoặc cơ khí sẽ tự động kích hoạt cắt đứt màng, đồng thời cụm kẹp sẽ giữ đầu màng còn lại để chuẩn bị cho sản phẩm tiếp theo.
5. Cụm miết đuôi màng (Wiping device): Chổi quét chuyên dụng hoặc trục cao su sẽ tì miết phần đuôi màng vừa cắt dính chặt vào thân sản phẩm, tránh bị bung xổ khi bốc xếp vận chuyển.



5. Tiêu chí lựa chọn và Thông số kỹ thuật cần lưu ý

Để đảm bảo hiệu quả đầu tư và tránh lỗi kẹt cơ khí do sai lệch quy cách, bộ phận thu mua và kỹ thuật cần kiểm soát chặt chẽ các thông số sau:

• Thông số kích thước sản phẩm (Product Matrix): Kích thước cực kỳ quan trọng bao gồm: Đường kính ngoài (OD), Đường kính trong (ID - quyết định kích thước con chạy luồn qua lòng rỗng), và Chiều rộng/Bề dày (W) của sản phẩm.
• Trọng lượng tải tối đa (Max Load Capacity): Cần xác định khối lượng nặng nhất của vật thể để nhà cung ứng lựa chọn công suất động cơ xoay và kết cấu khung bệ chịu lực phù hợp.
• Tốc độ vòng quay (Ring Speed): Tính bằng số vòng/phút (RPM). Ưu tiên hệ thống sử dụng biến tần (Inverter) điều khiển tốc độ mịn, tránh hiện tượng giật giắc khi khởi động máy.
• Quy cách cuộn màng đóng gói: Bề rộng cuộn màng (thường từ 50mm - 200mm), đường kính ngoài và đường kính lõi cuộn màng để đảm bảo lắp vừa khay chứa của con chạy.

6. Hướng dẫn Vận hành - Bảo trì - Bảo dưỡng hệ thống

Độ bền cơ khí của dòng máy ray trượt phụ thuộc rất lớn vào quy trình bảo dưỡng ngăn ngừa (PM):

• Bảo dưỡng và vệ sinh đường ray trượt (Slip Ring): Đường ray là khu vực chuyển động ma sát liên tục. Cần làm sạch bụi bẩn, vụn màng nilon bám vào rãnh chạy hàng ngày. Sử dụng dầu bôi trơn chuyên dụng (không bám bụi) để bôi trơn rãnh ray.
• Kiểm tra độ mòn của bánh xe truyền động: Vòng ray lớn thường được dẫn động bằng các bánh xe ma sát cao su. Nếu các bánh xe này bị mòn hoặc dính dầu mỡ, vòng ray sẽ bị trượt hành trình hoặc chạy không đều tốc độ.
• Kiểm tra hệ thống dao cắt màng: Nếu sử dụng dao cắt nhiệt, cần vệ sinh muội than bám trên sợi dây điện trở hoặc lưỡi dao định kỳ để đảm bảo vết cắt dứt khoát, không làm co sun hoặc dính màng.
• Kiểm tra hệ thống điều áp khí nén: Đảm bảo bộ lọc khí luôn khô ráo và áp suất khí cấp cho xylanh kẹp giữ mặt trên luôn đạt mức tối thiểu 0.5 - 0.6 MPa để tránh lỏng kẹp gây nguy hiểm khi vận hành.



7. Xu hướng phát triển và Công nghệ mới

• Hệ thống đầu quấn màng đa vật liệu tự động (Dual-Material Wrapping): Cho phép tích hợp cùng lúc hai trục vật liệu (ví dụ: một lớp giấy chống rỉ VCI bên trong và một lớp màng căng PE chống nước bên ngoài), máy sẽ quấn đồng thời hoặc tuần tự trong cùng một chu kỳ đóng gói duy nhất.
• Công nghệ nhận diện kích thước thông minh (Auto-Sensing System): Tích hợp cảm biến laser đa điểm tự động đo đường kính ngoài và độ dày của lốp xe hoặc vòng bi khi vừa đi vào trạm, máy tự động tính toán số vòng quấn và lượng màng cần nhả mà không cần con người cài đặt thủ công lại trên HMI.
• Kết nối dữ liệu sản xuất thông minh (Smart Factory Integration): Hệ thống kết nối mạng công nghiệp, truyền dữ liệu lượng màng tiêu hao, số lượng thành phẩm và mã vạch sản phẩm về hệ thống điều hành sản xuất trung tâm của nhà máy.



8. Câu hỏi thường gặp (FAQ)

1. Nếu lỗ tâm (đường kính trong ID) của sản phẩm quá nhỏ thì máy có quấn được không?

Trả lời: Quy chuẩn thiết kế bắt buộc là lỗ tâm sản phẩm phải lớn hơn kích thước mặt cắt của con chạy mang cuộn màng (bao gồm cả độ dày của cuộn màng). Nếu ID quá nhỏ (dưới 100mm), doanh nghiệp cần yêu cầu thiết kế dòng con chạy mini chuyên dụng hoặc sử dụng phương pháp quấn màng kiểu băng tải hành trình ngang thay thế.

2. Máy quấn màng dạng tròn có quấn được cho các sản phẩm có hình dạng lồi lõm không đồng đều không?

Trả lời: Hoàn toàn được. Các sản phẩm như lốp xe có khía rãnh hoặc bánh răng có răng xích lồi lõm vẫn được quấn khít nhờ vào tính năng co giãn đàn hồi cao của màng PE căng kết hợp với cơ cấu con lăn ép miết bù áp lực tự động bằng lò xo.

3. Làm thế nào để điều chỉnh độ dày (số lớp màng quấn chồng lên nhau) trên sản phẩm?

Trả lời: Độ dày lớp quấn được quyết định bởi tỷ lệ tốc độ giữa vòng ray quay màng và tốc độ xoay tự thân của sản phẩm. Bạn chỉ cần điều chỉnh tăng tốc độ vòng quay hoặc giảm tốc độ con lăn đỡ sản phẩm trên màn hình HMI để tăng độ quấn chồng, giúp lớp bảo vệ dày hơn.

4. Tại sao màng PE hay bị rách hoặc đứt giữa chừng khi máy đang chạy tốc độ cao?

Trả lời: Hiện tượng này chủ yếu do lực hãm của trục căng màng điều chỉnh quá chặt, chất lượng màng PE đầu vào có độ dai kém (dễ rách khi gặp góc cạnh kim loại sắc của bánh răng), hoặc do tốc độ khởi động của vòng ray quá đột ngột.

5. Máy có thể tích hợp trực tiếp vào hệ thống băng tải tự động của nhà máy không?

Trả lời: Hoàn toàn được. Thiết bị có thể cấu hình module băng tải con lăn vào/ra tự động kết nối với PLC tổng thông qua các tín hiệu interlock, giúp sản phẩm tự động đi vào trạm quấn, đóng gói xong tự động đẩy ra mà không cần sự can thiệp của công nhân.
