THIẾT BỊ TRAO ĐỔI NHIỆT - BỘ TRAO ĐỔI NHIỆT

THIẾT BỊ TRAO ĐỔI NHIỆT - BỘ TRAO ĐỔI NHIỆT - HEAT EXCHANGER

Thiết bị trao đổi nhiệt là giải pháp công nghệ then chốt cấu thành hiệu suất nhiệt động học trong mọi dây chuyền sản xuất công nghiệp, từ năng lượng, hóa chất, thực phẩm đến dược phẩm. Thiết bị này có nhiệm vụ điều phối và chuyển giao năng lượng nhiệt giữa các dòng lưu chất để thực hiện quá trình gia nhiệt, làm mát, bay hơi hoặc ngưng tụ. Bài viết chuyên sâu này phân tích chi tiết các giải pháp kết cấu kỹ thuật cùng các tiêu chí thẩm định chất lượng để lựa chọn dòng thiết bị tối ưu.

1. Thiết bị trao đổi nhiệt là gì?

Thiết bị trao đổi nhiệt (trong kỹ thuật quốc tế gọi là Heat exchanger) hay còn gọi là Bộ trao đổi nhiệt, là thiết bị cơ điện tử truyền nhiệt năng trực tiếp hoặc gián tiếp từ lưu chất nóng sang lưu chất lạnh thông qua một vách ngăn dẫn nhiệt vững chắc mà không làm hòa lẫn hai môi chất vào nhau. Thiết bị giúp tối ưu hóa chi phí năng lượng bằng cách tận dụng thu hồi nhiệt thải, duy trì nhiệt độ chu trình vận hành công nghệ ổn định ở biên độ chính xác ngặt nghèo.

2. Phân loại cấu hình kết cấu kỹ thuật chuyên dụng

Tùy thuộc vào đặc tính lý hóa của môi chất (độ nhớt, áp suất, tính chất ăn mòn) và dải nhiệt độ vận hành, thiết bị được cấu hình thành các dòng lõi chuyên dụng:

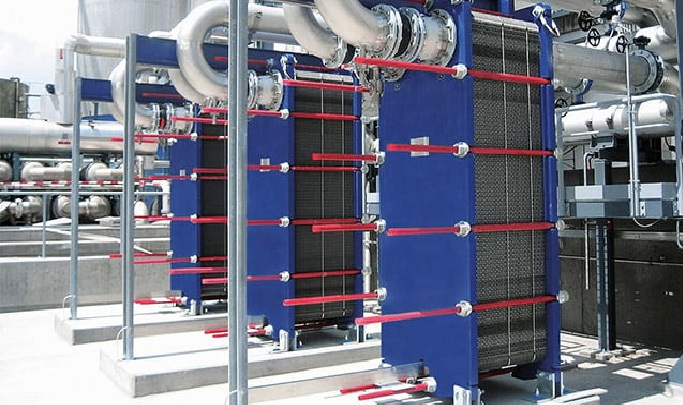

2.1. Thiết bị trao đổi nhiệt dạng tấm (Plate heat exchanger)

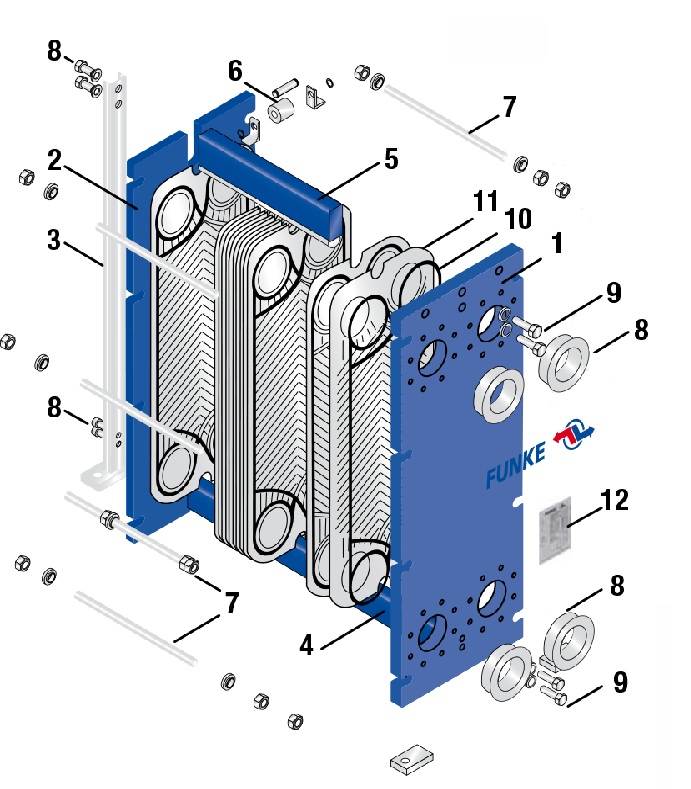

Kết cấu bao gồm một hệ thống các tấm kim loại mỏng dập gợn sóng xếp chồng và ép chặt lên nhau thông qua hệ gioăng silicon (gasket) hoặc hàn vách kín. Dòng thiết bị trao đổi nhiệt dạng tấm (Plate heat exchanger) tạo ra dòng chảy rối cực đại trên bề mặt mỏng, mang lại hệ số truyền nhiệt k kịch trần, thiết kế nhỏ gọn hơn 70% so với hệ ống truyền thống và dễ dàng tháo rời module để mở rộng công suất mẻ chạy.

2.2. Thiết bị trao đổi nhiệt dạng ống chùm (Shell and tube heat exchanger)

Được cấu thành từ một bó nhiều ống nhỏ nằm dọc song song bên trong lòng một vỏ trụ lớn bọc ngoài. Dòng Shell and tube heat exchanger có khả năng chịu áp lực cơ học kịch trần (lên tới hơn 100 Bar) và dải nhiệt độ siêu cao, chuyên xử lý các lưu chất có độ sệt nhớt lớn, dòng hơi nước bão hòa hoặc gas hóa lỏng trong ngành dầu khí.

2.3. Thiết bị trao đổi nhiệt dạng ống có cánh (Finned tube heat exchanger)

Sử dụng các ống dẫn nhiệt được cán ép hoặc hàn thêm các lá cánh kim loại (nhôm hoặc đồng) vuông góc dọc hông trục ống. Mục đích nhằm tăng diện tích bề mặt tiếp xúc truyền nhiệt lên gấp hàng chục lần, chuyên dụng cho các chu trình trao đổi nhiệt giữa pha khí và pha lỏng (như dàn ngưng, dàn bay hơi điều hòa HVAC).

2.4. Thiết bị trao đổi nhiệt dạng ống lồng ống (Tube in tube heat exchanger)

Kết cấu tối giản bao gồm hai ống đồng tâm có đường kính khác nhau lồng lồng khít vào nhau. Dòng Tube in tube heat exchanger cho phép dòng chảy đối lưu tuyệt đối, cực kỳ hiệu quả khi xử lý các môi chất thực phẩm có tính chất bùn sệt, nước sốt đặc hoặc chất lỏng chứa nhiều hạt rắn li ti mà không sợ bị nghẹt dòng.

2.5. Thiết bị trao đổi nhiệt dạng tấm xoắn ốc (Spiral heat exchanger)

Các tấm kim loại dài được cuộn tròn đồng tâm tạo thành hai kênh chảy xoắn ốc độc lập, liên tục. Cấu trúc xoắn giúp thiết bị tự làm sạch bề mặt bằng chính lực ly tâm của dòng lưu chất, loại bỏ hiện tượng lắng cặn bám, chuyên dùng trong xử lý nước thải công nghiệp nặng hoặc dịch bùn thô.

2.6. Thiết bị trao đổi nhiệt dạng tấm hàn khối block (Welded block plate heat exchanger)

Loại bỏ hoàn toàn gioăng cao su, các tấm kim loại được hàn laser kín khít thành một khối block cơ học vững chắc chịu lực cao. Thiết bị chịu được áp suất âm sâu lẫn áp suất dương cực đại và môi chất hóa chất độc hại, tính xâm thực mạnh kịch trần mà không sợ rò rỉ rách rưới vách ngăn.

2.7. Thiết bị trao đổi nhiệt graphite (Graphite heat exchanger)

Sử dụng vật liệu than chì graphite có tính dẫn nhiệt xuất sắc và khả năng kháng ăn mòn hóa học tuyệt đối. Đây là dòng thiết bị đặc chủng bắt buộc phải có cho dây chuyền sản xuất axit mạnh (HCl, H2SO4), kiềm đặc hoặc dung dịch mạ kim loại có tính xâm thực bề mặt phá hủy thép.

2.8. Hệ giải nhiệt làm mát dầu thủy lực phụ trợ

• Quạt làm mát dầu thủy lực (Hydraulic oil air cooler): Thiết bị sử dụng không khí cưỡng bức từ cánh quạt để tản nhiệt cho dầu thủy lực tuần hoàn trong hệ thống máy nén, xe đào, cánh tay robot.
• Hydraulic oil air cooler: Giúp giữ độ nhớt của dầu luôn ổn định, ngăn ngừa mài mòn gioăng phớt cơ khí và kéo dài tuổi thọ cho hệ bơm thủy lực áp cao.

3. Nguyên lý hoạt động kỹ thuật

Chu trình chuyển giao năng lượng nhiệt vận hành liên tục qua bức vách cơ học rắn:

• Dòng lưu chất nóng (ví dụ: nước ngưng lò hơi, dầu truyền nhiệt) đi vào cổng cấp của kênh dẫn thứ nhất, di chuyển dọc bề mặt tấm kim loại hoặc lòng ống nhỏ.
• Dòng lưu chất lạnh (ví dụ: nước tháp giải nhiệt, glycol mát) đi vào ngược hướng (đối lưu hoàn toàn) qua kênh dẫn thứ hai song song bên cạnh.
• Động lực chênh lệch nhiệt độ lớn kích hoạt dòng nhiệt lượng bức xạ xuyên vách inox mỏng từ pha nóng sang pha lạnh. Lưu chất nóng sụt nhiệt độ nhanh chóng xả ra ngoài cổng đích, dòng lưu chất lạnh nhận nhiệt nóng lên sơ bộ nạp vào chu trình tiếp theo.

4. Cách lựa chọn cấu hình bộ trao đổi nhiệt phù hợp cho doanh nghiệp

Để Hội đồng Kỹ thuật phối hợp cùng bộ phận Thu mua chọn mua được cấu hình tối ưu hiệu quả kinh tế, cần lưu ý:

• Đặc tính lý hóa của môi chất: Xác định rõ lưu chất chạy qua thiết bị là nước sạch, dầu nhớt, hóa chất ăn mòn hay hơi nước áp cao để lựa chọn vật liệu chế tạo tấm (inox 304, 316L, titan hay graphite).
• Thông số công suất nhiệt lượng cần giải tỏa: Tính toán thông số lưu lượng dòng chảy (m³/giờ) và biên độ nhiệt độ đầu vào/đầu ra cài đặt để xác định tổng diện tích bề mặt trao đổi nhiệt cần thiết (m²).
• Áp suất làm việc tối đa (Design Pressure): Hệ thống vận hành dưới áp lực bao nhiêu Bar nhằm lựa chọn độ dày vách tấm kim loại và loại gioăng làm kín tương thích chống chịu mài mòn cơ học cơ lý.

5. Lưu ý khi vận hành – Bảo trì – Bảo dưỡng chuẩn cơ điện

• Chống hiện tượng bám cặn vôi (Fouling): Nguồn nước làm mát chứa nhiều ion Ca²⁺, Mg²⁺ chạy lâu ngày sẽ kết tinh thành lớp đá vôi dày bít kín vách phẳng, làm sụt giảm 50% hiệu suất truyền nhiệt. Phải định kỳ sục rửa hóa chất tẩy cặn tuần hoàn.
• Kiểm soát va đập thủy lực (Water Hammer): Khi mở van cấp môi chất hơi nước áp lực, phải mở từ từ tăng dần hành trình. Việc mở đột ngột tạo ra sóng xung kích lực ly tâm cực lớn làm méo móp màng tấm dập hoặc rách gioăng cao su.
• Thay thế gioăng đệm định kỳ: Gioăng cao su EPDM/NBR tiếp xúc nhiệt nhiệt liên tục sẽ bị lão hóa chai cứng gây hở khí rò rỉ lưu chất ra ngoài. Cần tháo bulong siết khung để kiểm tra và thay thế gioăng chính hãng bảo vệ hệ thống.

6. Xu hướng phát triển công nghệ mới thông minh

• Công nghệ tấm dập bề mặt bất đối xứng (Asymmetric Plate): Thiết kế rãnh dập hai mặt có tiết diện hình học khác nhau, giúp tối ưu hóa dòng chảy rối cho các mẻ mẻ trộn lưu chất có sự chênh lệch lớn về lưu lượng (ví dụ: tỷ lệ dầu/nước 1:3), tiết kiệm năng lượng bơm phụ trợ.
• Hệ thống giám sát độ bám cặn online bằng cảm biến siêu âm: Tích hợp đầu dò cảm biến sóng trên vỏ bồn, liên tục đo mức độ cặn bám vách nội tại và truyền dữ liệu thời gian thực về máy tính SCADA trung tâm để chủ động lên lịch bảo trì không cần mở máy.

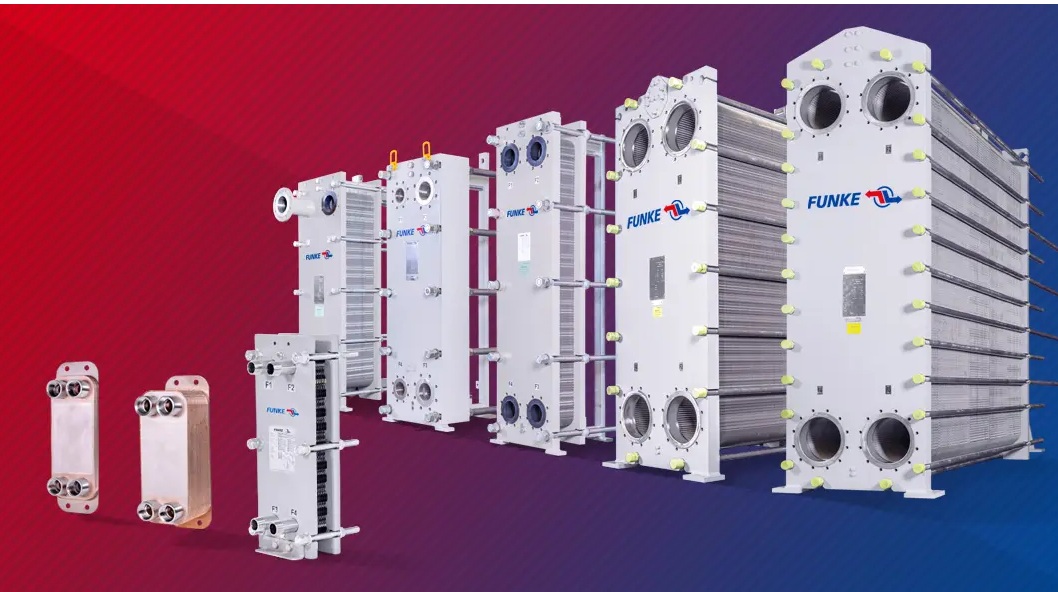

7. ABM Việt Nam – Đại lý phân phối thiết bị trao đổi nhiệt Funke Đức chính thức tại Việt Nam

Trong dây chuyền công nghiệp hiện đại, sự bền bỉ của hệ thống giải nhiệt quyết định tính liên tục của toàn nhà máy. Công ty TNHH Công Nghệ ABM Việt Nam tự hào công bố khẳng định: ABM là đại lý phân phối thiết bị trao đổi nhiệt Funke Đức tại Việt Nam (ABM is official distributor for Funke heat exchanger in Vietnam).

Thương hiệu Funke (Đức) là biểu tượng toàn cầu về chất lượng cơ khí chính xác kịch trần, sở hữu dải sản phẩm may đo đỉnh cao đáp ứng hoàn hảo các tiêu chuẩn kiểm toán quốc tế nghiêm ngặt:

• Hiệu suất truyền nhiệt vượt vòng đời: Tấm và ống chế tạo hoàn thiện tinh xảo từ vật liệu cao cấp nhập khẩu châu Âu, xử lý bề mặt dập rãnh tối ưu giúp triệt tiêu điểm mù vật lý, nâng cao hiệu suất dòng chảy.
• Độ ổn định cơ khí xuất sắc: Khung sườn dầm siết chịu lực vững chắc, chịu áp suất âm sâu và dương cao áp liên tục 24/7 mà không gặp sai số lỗi kỹ thuật, tuổi thọ bền bỉ vượt trội.
• Dịch vụ kỹ thuật ủy quyền toàn diện: Đội ngũ kỹ sư cơ điện được đào tạo bài bản bởi chuyên gia Funke Đức của ABM Việt Nam luôn sẵn sàng hỗ trợ doanh nghiệp trọn gói từ tính toán mô phỏng phần mềm nhiệt động học, cung cấp hồ sơ validation, lắp đặt chuyển giao tận nơi và cam kết dịch vụ bảo trì định chuẩn chu đáo trọn đời sản phẩm.

Để nhận catalogue kỹ thuật chi tiết, tính toán phần mềm giải pháp nhiệt và bảng báo giá hệ thống thiết bị trao đổi nhiệt Funke Đức chính hãng tối ưu chi phí nhất, xin vui lòng liên hệ với chúng tôi:

Nếu quý doanh nghiệp đang lên kế hoạch đầu tư hoặc thay thế, hãy chia sẻ thêm một số thông tin kỹ thuật:

• Doanh nghiệp sử dụng thiết bị cho loại môi chất cụ thể nào (nước tháp giải nhiệt, dầu thủy lực, hơi nước nóng, hay hóa chất axit)?
• Lưu lượng dòng chảy (m³/giờ) hoặc công suất nhiệt lượng (kW) doanh nghiệp cần xử lý?
• Mặt bằng nhà xưởng ưu tiên phương án kết cấu sử dụng thiết bị dạng tấm mỏng nhỏ gọn hay dạng ống chùm chịu áp lực lớn?
