Máy chiết rót ống tiêm, ống chích, syringe, bơm tiêm có chứa sẵn thuốc

Máy chiết rót ống tiêm, ống chích, syringe, bơm tiêm có chứa sẵn thuốc

Máy chiết rót ống tiêm tự động (hay còn gọi là Automatic syringe filling machine) là thiết bị công nghệ vô trùng đỉnh cao trong ngành dược phẩm hiện đại. Thiết bị này chuyên dùng để định lượng và đóng gói dịch thuốc trực tiếp vào các loại bơm tiêm có chứa sẵn thuốc (Pre-filled syringe - PFS). Đây là giải pháp đóng gói tiên tiến nhất hiện nay, giúp bác sĩ và bệnh nhân sử dụng thuốc tiêm ngay lập tức một cách chính xác mà không cần qua bước rút thuốc từ lọ vial hay ống ampoule truyền thống. Bài viết chuyên sâu dưới đây sẽ phân tích toàn diện cấu trúc kỹ thuật và kinh nghiệm lựa chọn dòng máy chuyên dụng này.



1. Máy chiết rót ống tiêm tự động là gì?

Máy chiết rót ống tiêm tự động là hệ thống thiết bị cơ điện tử vô trùng khép kín, được thiết kế để xử lý các ống tiêm trống (thường được đặt sẵn trong các khay vỉ nest/tub tiệt trùng). Máy thực hiện hoàn chỉnh chu trình: tự động mở màng bảo vệ vỉ nest, hút chân không đuổi khí, chiết rót chính xác dung dịch thuốc vào từng ống syringe tự động, và ấn nút pít-tông cao su (stoppering) để niêm phong kín khít tuyệt đối trong môi trường sạch Class A (ISO 5).



2. Ứng dụng thực tế trong y tế và dược phẩm phẩm

Thiết bị này được ứng dụng chuyên biệt để sản xuất các chế phẩm sinh học và thuốc tiêm cao cấp đòi hỏi liều lượng cực kỳ ngặt nghèo:

• Vắc xin và sinh phẩm: Đóng gói vắc xin ngừa cúm, vắc xin thế hệ mới, kháng thể đơn dòng đòi hỏi thời gian thao tác cực ngắn để giữ nguyên hoạt tính sinh học.
• Thuốc chống đông máu: Vận hành như một máy chiết rót ống chích tự động để đóng gói các loại thuốc như Heparin, Enoxaparin chứa sẵn trong bơm tiêm, giúp cấp cứu bệnh nhân đột quỵ nhanh chóng.
• Mỹ phẩm và chấn thương chỉnh học: Sản xuất các ống tiêm chứa Acid Hyaluronic (HA) dạng gel đặc dùng trong tiêm filler thẩm mỹ hoặc tiêm chất nhờn điều trị khớp.



3. Đặc điểm và lợi ích vượt trội

Khi doanh nghiệp đầu tư hệ thống máy chiết rót bơm tiêm có chứa sẵn thuốc tự động, quy trình công nghệ sẽ đạt được những bước tiến vượt bậc:

• Tối ưu hóa liều lượng, giảm hao hụt: Khác với lọ vial truyền thống đòi hỏi phải nạp dư từ 10-15% lượng thuốc để bù trừ hao hụt khi rút kim, ống Pre-filled Syringe cho phép chiết chính xác 100% liều lượng, tiết kiệm hàng triệu USD tiền nguyên liệu hoạt chất đắt đỏ cho doanh nghiệp.
• Đóng nút pít-tông bằng công nghệ chân không: Máy sử dụng hệ thống hút chân không sâu trước khi ấn nút cao su vào ống tiêm. Công nghệ này giúp loại bỏ hoàn toàn bọt khí giữa bề mặt dịch thuốc và nút cao su, ngăn ngừa hiện tượng oxy hóa dược chất trong quá trình lưu kho.
• Giảm thiểu tối đa ma sát và tiểu phân: Hệ thống dẫn động kim chiết di chuyển tịnh tiến êm ái, vòi chiết lặn sâu chống bắn bọt, bề mặt máy thiết kế không góc chết kỹ thuật để ngăn chặn việc phát sinh tiểu phân kim loại lọt vào lòng ống tiêm.



4. Phân loại cấu hình hệ thống trên thị trường

Tùy thuộc vào thiết kế mâm dẫn hướng và số lượng đầu kim chiết, dòng máy này được chia làm các cấp độ năng suất:

• Dòng máy bán tự động / Quy mô phòng thí nghiệm: Người vận hành nạp khay nest chứa sẵn ống tiêm vào vùng máy, hệ thống tự động chiết từ 1 - 2 kim. Năng suất đạt khoảng 1.000 – 2.500 ống tiêm/giờ.
• Dòng máy công nghiệp tự động hoàn toàn (Full-line): Hệ thống robot tự động gắp khay vỉ nest từ băng tải, bóc màng tyvek vô trùng, đưa vào vùng chiết từ 4 kim, 6 kim, 8 kim hoặc 10 kim chạy song song liên tục. Năng suất vượt trội từ 6.000 đến hơn 20.000 ống tiêm/giờ.

5. Cấu tạo chi tiết của thiết bị

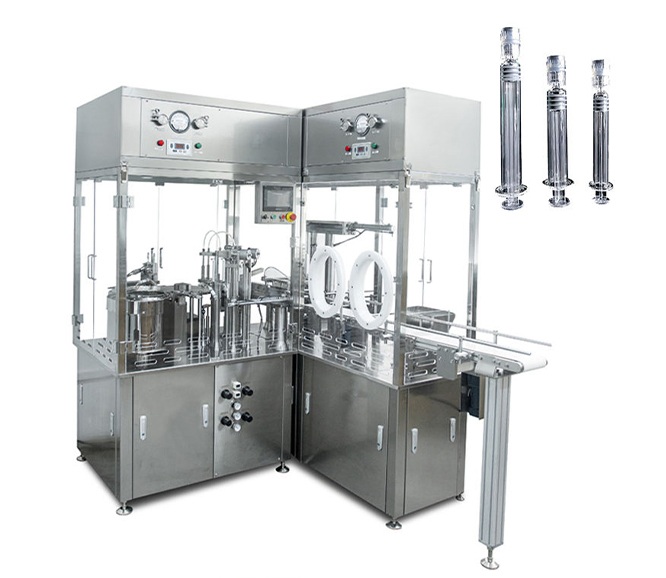

Một hệ thống máy chiết rót định lượng Pre-filled Syringe tiêu chuẩn bao gồm các cụm module kỹ thuật cao cấp:

1. Module bóc màng và cấp khay vỉ (Tub/Nest Deblocking & Feeding): Cánh tay robot hút chân không tự động xé lớp màng bảo vệ vô trùng Tyvek của hộp nhựa (tub), sau đó nhấc khay chứa ống tiêm (nest) đặt lên bàn đồ gá cơ khí của máy chính.
2. Cụm kim chiết dịch thuốc (Filling Station): Hệ thống vòi chiết bằng thép SUS316L hoặc vật liệu gốm y tế, kết nối độc lập với cụm bơm định lượng servo (bơm piston gốm không gioăng hoặc bơm nhu động vòng quay cao).
3. Cụm cấp nút và đóng nút pít-tông (Stoppering Station): Hệ thống phễu rung cấp nút cao su vô trùng qua ống dẫn hướng, kết hợp với các thanh ghim cơ khí và buồng hút chân không để chèn nút cao su vào lòng ống syringe một cách chính xác ở một độ sâu lập trình sẵn.

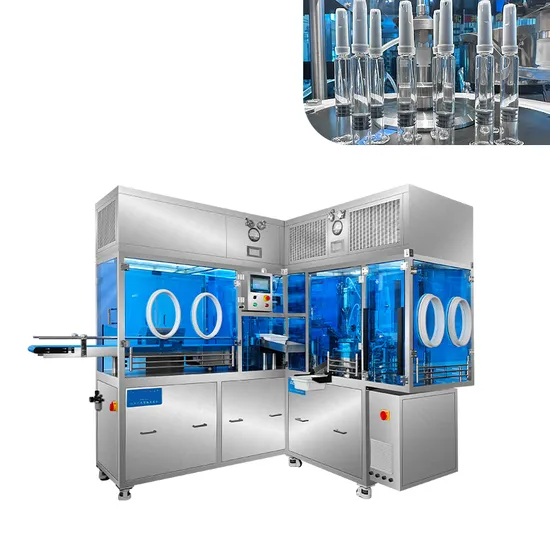

4. Hệ thống rào chắn cách ly vô trùng (RABS / Isolator): Khung kính kín bao bọc toàn bộ khu vực cơ khí máy, tích hợp màng lọc Hepa (H14) cấp gió dòng chảy tầng thẳng đứng tạo áp lực dương để duy trì môi trường siêu sạch Class A.
5. Tủ điều khiển điện tử trung tâm: Sử dụng hệ thống máy tính công nghiệp IPC hoặc PLC kết hợp màn hình cảm ứng HMI, tuân thủ nghiêm ngặt tiêu chuẩn bảo mật dữ liệu FDA 21 CFR Part 11 của Mỹ.



6. Nguyên lý hoạt động kỹ thuật

Quy trình công nghệ vận hành tự động tuần hoàn theo các xung dòng cơ học siêu chính xác:

• Bước 1: Robot định vị khay. Khay nest chứa hàng trăm ống tiêm thủy tinh/nhựa trống đã gắn sẵn kim tiêm (được bảo vệ bằng nắp chụp nhựa phía đáy) được hệ thống servo dịch chuyển tịnh tiến theo tọa độ X-Y dưới các đầu vòi chiết.

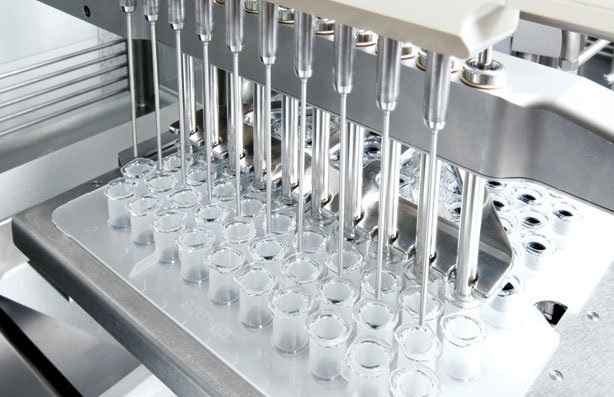

• Bước 2: Chiết dịch phân tầng. Các kim chiết mảnh dài tịnh tiến đi xuống sâu tận đáy của hàng ống tiêm đầu tiên. Bơm servo kích hoạt đẩy dịch thuốc ra, đồng thời kim chiết rút dần lên trên theo tốc độ dâng của chất lỏng để tránh hiện tượng cuộn bọt khí hoặc bắn dịch dính vào thành trên của ống.
• Bước 3: Hút chân không sâu và đóng nút. Khay ống tiêm di chuyển sang trạm đóng nút pít-tông. Buồng chân không chụp kín miệng khay và rút không khí đạt độ chân không sâu. Ngay lập tức, các thanh chốt cơ khí đẩy nút pít-tông cao su vào lòng ống tiêm. Khi áp suất buồng được xả về áp suất khí quyển, lực chênh lệch áp suất sẽ ép chặt nút cao su cố định khít khao vào vị trí thành ống, đảm bảo không có một bong bóng khí nào còn sót lại bên trong.
• Bước 4: Xả khay thành phẩm. Khay nest sau khi hoàn tất chu trình đóng nút sẽ được robot nhấc ra băng tải đầu ra để chuyển sang công đoạn lắp thanh đẩy (plunger rod) và dán nhãn ngoại vi.



7. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để chọn mua được một hệ thống thiết bị tối ưu hiệu quả kinh tế và kỹ thuật, bộ phận Thu mua cùng Hội đồng Kỹ thuật cần lưu ý:

• Độ tương thích với bao bì PFS sẵn có: Máy phải được thiết kế linh hoạt để xử lý được nhiều dung tích ống tiêm phổ biến (0.5ml, 1ml long, 1ml standard, 2.25ml, 3ml, 5ml) thông qua việc thay đổi chương trình tọa độ trên màn hình HMI và thay bộ dưỡng kẹp nhanh dưới 30 phút.
• Vật liệu cụm bơm chiết rót: Bắt buộc lựa chọn loại bơm piston gốm cao cấp (Ceramic pump) có độ dung sai chế tạo siêu nhỏ phần triệu mét, có khả năng tháo rời để hấp tiệt trùng Autoclave hoặc chạy chu trình CIP/SIP hoàn toàn tự động mà không sinh ra bất kỳ tiểu phân lạ nào.
• Hệ thống kiểm tra khối lượng trực tuyến (In-line IPC): Nên đầu tư module cân kiểm tra khối lượng 100% mẻ chạy bằng cảm biến loadcell dưới khay, tự động loại bỏ các ống tiêm bị sai lệch hàm lượng mà không làm dừng toàn bộ dây chuyền.



8. Các thông số kỹ thuật cơ bản cần lưu ý

• Năng suất tối đa (Max Output): Số lượng ống tiêm được xử lý trên một giờ (ví dụ: 2.000 – 12.000 tiêm/giờ).
• Độ chính xác định lượng (Filling Accuracy): Yêu cầu nghiêm ngặt đạt mức ≤ ± 0.5%.
• Tỷ lệ bọt khí sót lại (Residual gas volume): Sau khi đóng nút pít-tông, lượng bọt khí phải nhỏ hơn mức dung sai cho phép của tiêu chuẩn Dược điển (≤ 0.05 ml).
• Cấp sạch môi trường vận hành: Khả năng tích hợp tương thích hoàn hảo dưới hệ thống hầm dòng chảy tầng LAF hoặc buồng cách ly Isolator kín khít hoàn toàn.



9. Lưu ý khi vận hành – Bảo trì – Bảo dưỡng chuẩn kỹ thuật

• Tuyệt đối tuân thủ quy trình vô trùng: Kỹ thuật viên vận hành máy bắt buộc phải thao tác qua hệ thống găng tay chuyên dụng của buồng cách ly Isolator. Mọi dụng cụ khuôn gá thay thế trước khi đưa vào vùng máy phải được bọc túi và hấp tiệt trùng đạt chuẩn.
• Hiệu chuẩn cảm biến tọa độ X-Y: Do ống tiêm được xếp khít nhau trong khay nest, định kỳ hàng tuần phải kiểm tra độ chính xác của các motor servo dịch chuyển bàn máy, tránh hiện tượng lệch tâm khiến kim chiết đâm va quệt vào thành miệng ống tiêm gây vỡ thủy tinh.
• Bảo dưỡng hệ thống gioăng phớt buồng chân không: Buồng hút chân không của trạm đóng nút pít-tông cần được vệ sinh lau chùi bằng cồn khử trùng thường xuyên. Nếu phát hiện gioăng silicon bị lão hóa hoặc nứt nẻ, phải thay mới ngay để tránh việc sụt giảm áp suất âm, gây lỗi bọt khí trong lòng ống thuốc.



10. Xu hướng phát triển và công nghệ mới

• Công nghệ chiết rót không bong bóng bằng khí nén phụ trợ (Bubble-free filling with nitrogen purging): Kết hợp việc thổi khí Nitơ áp lực nhẹ trong lúc chiết dịch để thay thế hoàn toàn Oxy, vừa bảo vệ thuốc vừa triệt tiêu bọt khí mà không cần lực hút chân không quá sâu ở trạm đóng nút.
• Thiết kế đa năng tích hợp (Multi-use Filling Line): Xu hướng phát triển các dòng máy vạn năng có khả năng chuyển đổi linh hoạt: vừa chiết được ống tiêm Pre-filled Syringe, vừa chiết được lọ nút cao su Vial hoặc ống kính Cartridge trên cùng một bệ máy cơ khí chính.
• Ứng dụng Trí tuệ nhân tạo kiểm tra lỗi ngoại quan (AI Vision Inspection): Tích hợp hệ thống camera độ phân giải cao kết hợp thuật toán AI ngay sau trạm đóng nút để phát hiện tức thời các lỗi vi mô như: nút cao su bị lệch, có sợi tóc bụi bám, hoặc ống thủy tinh bị rạn nứt chân chim để loại thải tự động.

11. Câu hỏi thường gặp (FAQ)

1. Tại sao xuất hiện bọt khí lớn bên trong ống tiêm sau khi đóng nút pít-tông cao su?
   • Trả lời: Nguyên nhân lớn nhất là do áp suất hút chân không của buồng đóng nút chưa đạt độ âm sâu tiêu chuẩn, hoặc do tốc độ ấn nút của thanh ghim cơ khí quá nhanh khiến không khí chưa kịp thoát ra ngoài trước khi nút cao su mút chặt vào thành ống.
2. Ống tiêm thủy tinh có sẵn kim tiêm (Staked-needle) và ống tiêm rời không kim (Luer lock) có dùng chung một máy được không?
   • Trả lời: Hoàn toàn được. Bản chất của máy là định lượng dịch thuốc từ miệng trên của ống tiêm đi xuống. Do đó, dù đáy ống có sẵn kim hay là đầu khóa luer lock thì máy vẫn định vị và chiết rót bình thường dựa trên quy chuẩn kích thước của khay vỉ nest.
3. Làm sao để đảm bảo dịch thuốc có độ nhớt cao (như gel HA tiêm filler) được chiết chính xác và không bị kéo sợi?
   • Trả lời: Đối với dịch đặc, máy bắt buộc phải sử dụng hệ thống bơm piston gốm truyền động servo lực momen lớn, kết hợp tính năng xoay ngắt dòng dứt điểm (suck-back feature) ở đầu vòi chiết để hút ngược nhẹ dịch thừa, ngăn hiện tượng nhỏ giọt hay kéo sợi dính lên miệng ống.
4. Hệ thống kiểm tra "Không có ống tiêm - Không chiết rót" vận hành thế nào trong khay nest?
   • Trả lời: Máy trang bị hệ thống cảm biến quét quang học từ phía trên trước khi đầu kim chiết hạ xuống. Nếu phát hiện một vị trí trong khay nest bị khuyết hoặc ống tiêm bị đặt lệch, PLC sẽ ra lệnh cho vòi chiết tại tọa độ đó không bơm thuốc, tránh phun dịch lãng phí ra khay nhựa.
5. Bao lâu thì cần tháo rời và hiệu chuẩn lại hệ thống bơm piston gốm?
   • Trả lời: Bơm gốm y tế có độ bền cơ học rất cao và không bị mài mòn. Tuy nhiên, sau mỗi mẻ sản xuất hoặc sau tối đa 48 giờ chạy máy liên tục, bắt buộc phải tháo rã tháo rời để vệ sinh siêu âm và hấp tiệt trùng nhằm ngăn ngừa việc tích tụ cặn thuốc bám khô gây bó kẹt trục bơm.



12. ABM Việt Nam – Nhà cung cấp máy chiết rót ống tiêm tự động chất lượng cao uy tín

Đầu tư một dây chuyền chiết rót vô trùng công nghệ cao như Pre-filled Syringe đòi hỏi nhà cung ứng phải có năng lực kỹ thuật vượt trội và sự am hiểu sâu sắc về các tiêu chuẩn thẩm định xưởng dược nghiêm ngặt. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị tiên phong chuyên nhập khẩu và bàn giao trọn gói các hệ thống thiết bị vô trùng thế hệ mới đạt tiêu chuẩn EU-GMP và cGMP.

Hệ thống thiết bị do ABM Việt Nam cung cấp khẳng định các giá trị công nghệ đỉnh cao:

• Tiêu chuẩn chất lượng cao tuyệt đối: Toàn bộ khung vỏ máy và các chi tiết tiếp xúc dịch thuốc được chế tác hoàn thiện từ Inox 316L và gốm tinh thể tinh khiết, bề mặt xử lý đạt độ bóng gương, đáp ứng hoàn hảo các yêu cầu vô trùng nghiêm ngặt nhất của ngành dược phẩm.
• Vận hành tự động tốc độ cao & Ổn định: Sử dụng hệ thống linh kiện truyền động servo, hệ điều hành PLC và cảm biến thông minh chính hãng từ Tây Âu và Nhật Bản, giúp dây chuyền vận hành bền bỉ 24/7 với biên độ sai số cơ học cực nhỏ.
• Giải pháp chìa khóa trao tay toàn diện: Đội ngũ kỹ sư cơ điện dày dặn kinh nghiệm của ABM Việt Nam hỗ trợ doanh nghiệp trọn gói từ tư vấn layout phân khu vô trùng, cung cấp đầy đủ hồ sơ validation IQ/OQ/PQ, lắp đặt hiệu chuẩn tận nơi và cam kết dịch vụ bảo trì, bảo dưỡng trọn vòng đời sản phẩm.



Để nhận catalogue kỹ thuật chi tiết, thông số chuyên sâu và báo giá hệ thống máy chiết rót ống tiêm tự động tối ưu nhất, xin vui lòng liên hệ với chúng tôi:

Nếu quý doanh nghiệp đang lên phương án đầu tư, xin vui lòng chia sẻ thêm một số thông tin:

• Năng suất mục tiêu doanh nghiệp cần đạt được là bao nhiêu ống tiêm/giờ?
• Doanh nghiệp sản xuất cỡ dung tích ống syringe cụ thể nào (1ml, 2.25ml hay 5ml...)?
• Hệ thống thiết bị cần vận hành độc lập hay tích hợp đồng bộ liền mạch dưới hệ thống Buồng cách ly vô trùng Isolator?
