Máy dán nhãn dạng xoay

Máy dán nhãn dạng xoay

Trong các dây chuyền đóng gói công nghiệp hiện đại, công đoạn dán tem nhãn đóng vai trò quyết định đến tính thẩm mỹ của sản phẩm và nhận diện thương hiệu trên thị trường. Đối với các doanh nghiệp có sản lượng lớn, đòi hỏi dán nhiều vị trí phức tạp trên một chai thì dòng máy dán thẳng (Inline) truyền thống thường không đáp ứng được độ chính xác và tốc độ yêu cầu. Để giải quyết triệt để bài toán này, hệ thống máy dán nhãn dạng xoay (tiếng Anh kỹ thuật gọi là rotary labeling machine) chính là giải pháp công nghệ đỉnh cao.

Bài viết này phân tích chuyên sâu cấu trúc công nghệ, nguyên lý vận hành dưới góc nhìn kỹ thuật cơ điện, hỗ trợ bộ phận thu mua và chủ doanh nghiệp lựa chọn cấu hình máy tối ưu cho nhà xưởng.



1. Máy dán nhãn dạng xoay là gì?

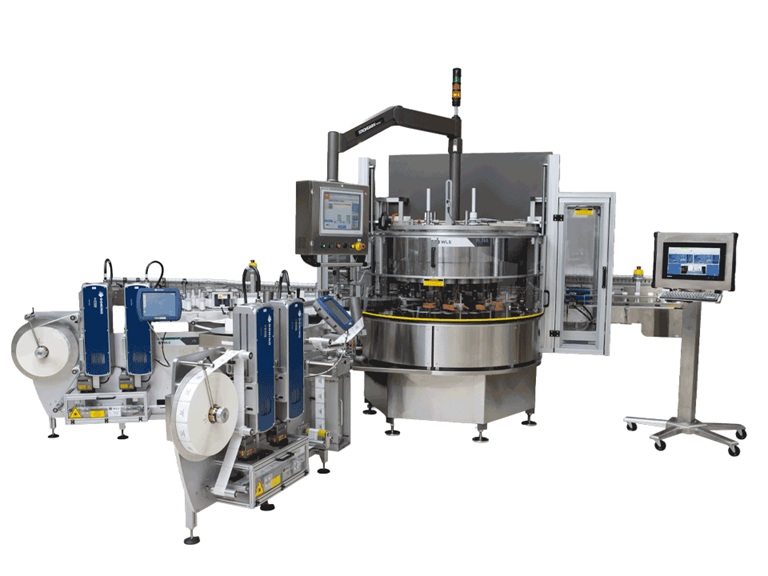

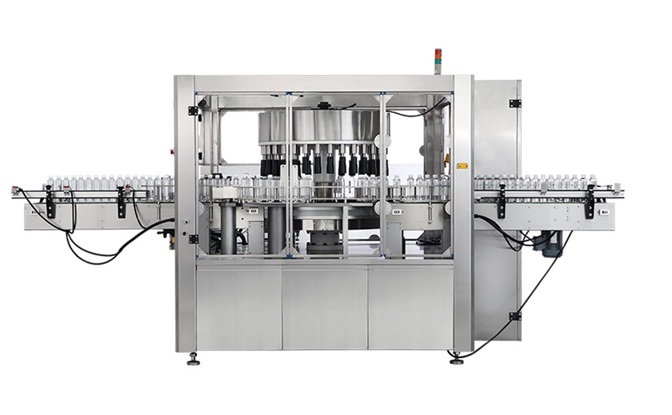

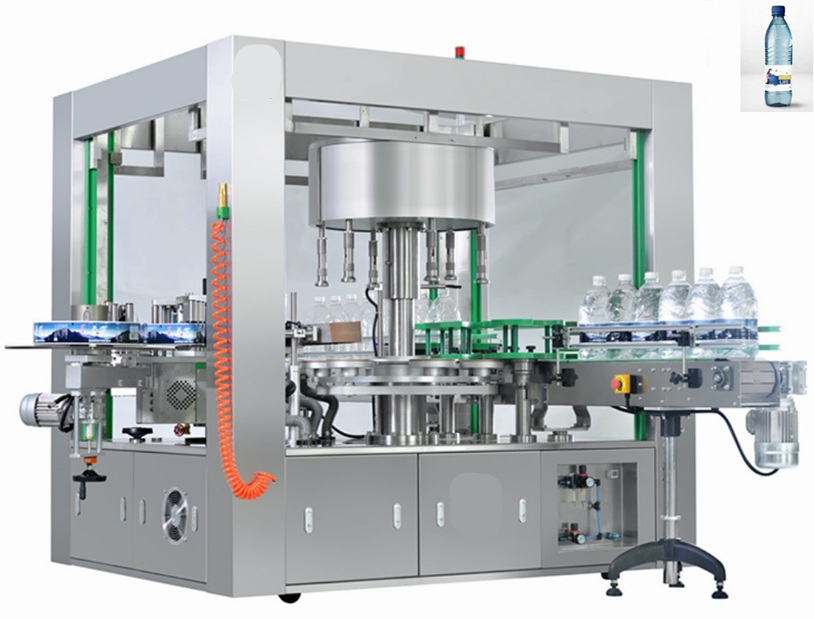

Máy dán nhãn dạng xoay là dòng máy đóng gói tự động cao cấp, sử dụng cấu trúc mâm quay tròn trung tâm di chuyển liên tục hoặc ngắt quãng để vận chuyển và dán tem nhãn lên bao bì. Dòng thiết bị này còn được gọi phổ biến là máy dán nhãn dạng quay.

Khác với cơ chế dán đường thẳng, dòng máy dán nhãn dạng xoay tốc độ cao (tiếng Anh gọi là high speed rotary labeling machine) cho phép vỏ chai được cố định chặt chẽ trên các đế quay độc lập. Khi mâm quay chuyển động, các đế chai này tự động xoay quanh trục của chính nó theo một lập trình cam cơ khí hoặc động cơ Servo. Cơ chế này giúp nhãn dán, nhãn decal hoặc nhãn hồ keo được vuốt ôm sát, mịn màng và chính xác tuyệt đối lên bề mặt bao bì.



2. Ứng dụng thực tế trong sản xuất công nghiệp

Nhờ khả năng xử lý đa nhiệm linh hoạt, thiết bị là mắt xích lõi trong các ngành hàng tiêu dùng công suất lớn:

• Ngành đồ uống & Nước giải khát: Dán nhãn chai nước khoáng, nước ngọt, bia, rượu vang. Máy có thể xử lý đồng thời 3 vị trí: nhãn cổ chai, nhãn trước và nhãn sau chỉ trong một vòng quay duy nhất.
• Ngành mỹ phẩm & Hóa mỹ phẩm: Dán tem nhãn decal cho các loại hũ kem dưỡng, chai dầu gội, sữa tắm, nước xả vải có biên dạng chai dẹp, chai vuông hoặc đa cạnh phức tạp.
• Ngành dược phẩm: Dán nhãn lọ thuốc, chai siro, thực phẩm chức năng yêu cầu độ chính xác hình học nghiêm ngặt.
• Ngành thực phẩm gia vị: Đóng gói dán nhãn các loại chai nước tương, nước mắm, hũ mứt, tương ớt thủy tinh hoặc nhựa.



3. Đặc điểm kỹ thuật nổi bật

• Tốc độ vận hành siêu cao: Thiết kế mâm quay liên tục giúp máy dễ dàng đạt năng suất vượt trội, nhanh gấp 3 đến 5 lần so với các dòng máy dán thẳng thông thường.
• Định vị đa điểm chính xác:

Hệ thống cam dẫn hướng hoặc Servo điều khiển góc quay của chai chuẩn xác, giúp sai số dán nhãn luôn kiểm soát trong ngưỡng cực nhỏ dưới mức ± 0.5mm - 1mm.

• Xử lý hoàn hảo chai biên dạng đặc biệt: Giải quyết triệt để các lỗi nhăn nhãn, lệch góc trên các loại vỏ chai có hình dáng đặc thù (chai hình bầu dục, chai vuông, hũ có độ vát cao).



4. Lợi ích vượt trội khi đưa vào dây chuyền sản xuất

• Nâng cao tính thẩm mỹ thương hiệu: Nhãn dán phẳng đẹp tăm tắp, không bị phồng rộp bọt khí hay rách mép, giúp sản phẩm đạt độ hoàn thiện cao nhất trên kệ hàng.
• Tối ưu hóa không gian lắp đặt: Tích hợp đa đầu phóng nhãn (Station) trên cùng một mâm quay tròn giúp máy chiếm diện tích nhà xưởng nhỏ hơn so với việc nối dài nhiều máy dán thẳng nối tiếp nhau.
• Cắt giảm tối đa chi phí nhân công: Quy trình vận hành tự động hóa hoàn toàn giúp doanh nghiệp giảm phụ thuộc vào lao động thủ công, hạ giá thành sản phẩm tối đa.

5. Phân loại máy dán nhãn dạng xoay hiện nay

Dựa trên công nghệ nhãn dán và kết cấu cơ khí, thiết bị được chia thành các dòng công nghệ chính:

Theo loại nhãn dán công nghiệp

• Máy dán nhãn decal tự dính dạng xoay: Sử dụng cuộn nhãn decal có sẵn lớp keo khô. Đầu phóng nhãn nhả tem chính xác và cơ cấu chổi vuốt ép chặt vào thân chai khi chai đang quay quanh trục.
• Máy dán nhãn hồ keo dạng xoay: Chuyên dùng nhãn giấy. Máy có bộ phận bôi keo lạnh (hồ keo) lên nhãn trước khi đưa áp sát vào vỏ chai. Thường thấy phổ biến trên các chai bia thủy tinh.
• Máy dán nhãn keo nóng (Hot-melt Glue): Sử dụng keo nhiệt nóng chảy để dán nhãn màng OPP dạng cuộn lên chai nhựa PET, giúp tối ưu chi phí nguyên vật liệu cho ngành nước giải khát.

Theo cơ chế điều khiển phân độ

• Mâm xoay cam cơ khí: Góc quay của từng đế chai được điều khiển bằng hệ thống rãnh cam biên dạng cố định đi ngầm dưới mâm máy.
• Mâm xoay độc lập Servo: Mỗi đế chai được truyền động độc lập bởi một động cơ Servo kỹ thuật số. Cho phép lập trình thay đổi góc xoay của chai linh hoạt ngay trên màn hình khi đổi mẫu sản phẩm.



6. Cấu tạo chi tiết của thiết bị

Một hệ thống dán nhãn dạng quay tự động chuẩn công nghiệp bao gồm các khối chức năng cơ điện cấu thành:

• Băng tải điều tốc và trục vít tách chai: Trục vít cơ khí được tiện CNC dãn cách khoảng cách các chai đồng đều trước khi đưa vào đĩa sao dẫn hướng.
• Hệ thống đĩa sao chia chai (Starwheel): Đón chai từ băng tải thẳng và đặt chính xác chai vào các vị trí ổ gá trên mâm quay trung tâm.
• Mâm xoay trung tâm và cụm định vị đỉnh chai: Gồm các bệ đỡ đáy chai và cụm đầu ép cố định đỉnh chai từ trên xuống, giữ chai thẳng đứng vững vàng tuyệt đối khi quay tốc độ cao.

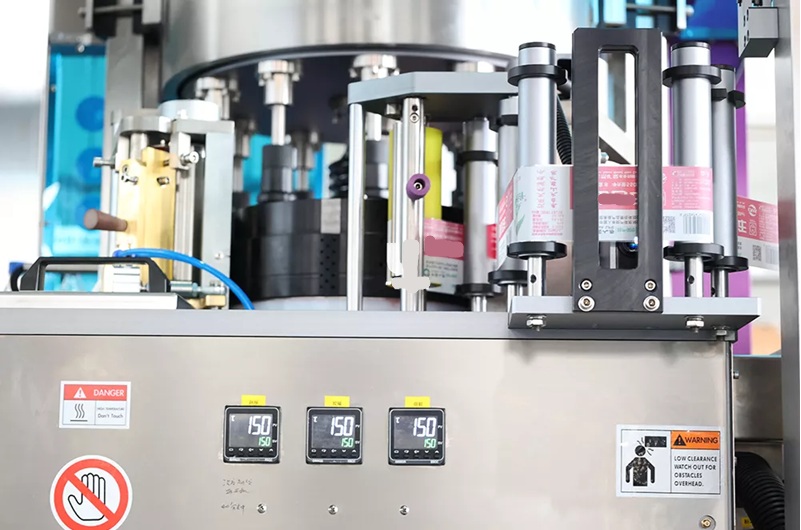

• Các đầu phóng nhãn độc lập (Labeling Stations): Gồm hệ thống lô cuốn cuộn nhãn, cảm biến nhận diện vạch tem và bộ dập nhãn áp lực hành trình nhanh.
• Hệ thống chổi vuốt và con lăn ép: Ép miết nhãn bám dính toàn diện vào biên dạng vỏ chai.
• Tủ điện điều khiển PLC và HMI: Bo mạch trung tâm xử lý tín hiệu tốc độ cao kết hợp màn hình cảm ứng lập trình số hóa.

7. Nguyên lý hoạt động và quy trình vận hành

1. Cấp chai và kẹp cố định: Chai theo băng tải đi qua trục vít dãn cách, đĩa sao gạt chai đưa vào mâm quay. Cụm ép đỉnh hạ xuống khóa chặt chai cố định trên đế đỡ.
2. Quay phân độ và phóng tem: Mâm quay trung tâm quay vòng tròn, đồng thời hệ thống bánh răng hoặc motor Servo kích hoạt xoay chai quanh trục của nó theo một góc tính toán sẵn để đón nhãn.
3. Dán và vuốt ép nhãn: Đầu phóng nhãn nhả cạnh tem bám dính vào thân chai. Chai tiếp tục quay qua cụm chổi miết hoặc con lăn ép cao su để vuốt phẳng hoàn toàn bề mặt nhãn, triệt tiêu bọt khí.
4. Ra chai thành phẩm: Đầu ép đỉnh nhấc lên giải phóng lực kẹp, đĩa sao gạt chai đầu ra đưa chai dính nhãn hoàn thiện trở lại băng tải thẳng để chuyển sang công đoạn đóng thùng.



8. Kinh nghiệm lựa chọn thiết bị phù hợp

Để tối ưu hóa chi phí đầu tư ban đầu, bộ phận thu mua cần xác định rõ các tiêu chí cơ học:

• Số lượng và vị trí nhãn dán: Chai cần dán 1 mặt, 2 mặt đối xứng hay dán liên hoàn 3 vị trí (thân trước, thân sau, cổ chai)? Yếu tố này quyết định số lượng đầu phóng nhãn (Stations) tích hợp quanh mâm xoay.
• Tính đa dạng của phom chai: Nhà máy chạy bao nhiêu kiểu dáng chai? Máy hệ xoay đòi hỏi thay đổi bộ đĩa sao (Starwheel) và ổ gá đáy chai khi đổi phom. Do đó cần chọn dòng máy có cơ cấu thay khuôn nhanh (Toolless changeover) để rút ngắn thời gian dừng máy.
• Chất liệu và định dạng nhãn: Nhãn decal tự dính, nhãn giấy hồ keo hay nhãn màng OPP cuộn để nhà sản xuất cấu hình đúng chủng loại đầu dán.



9. Các thông số kỹ thuật cơ bản cần lưu ý trên bảng Datasheet

Khi thẩm định cấu hình thiết bị từ đơn vị cung ứng, kỹ sư cơ điện cần chú ý kiểm tra:

• Số trạm phóng nhãn tích hợp: Cấu hình từ 1 đến 4 trạm dán tùy thuộc vào số lượng tem trên sản phẩm.
• Năng suất sản xuất tối đa: Số lượng chai dán hoàn thiện trên mỗi giờ (Ví dụ: 3.000 – 12.000 chai/giờ).
• Sai số kỹ thuật cho phép: Tiêu chuẩn nghiêm ngặt đối với dòng máy cao cấp là ≤ ± 0.5mm.
• Kích thước nhãn áp dụng: Chiều dài và chiều cao lớn nhất/nhỏ nhất của con tem mà cụm cuốn nhãn hỗ trợ.
• Đường kính mâm quay và công suất điện: Kích thước tổng thể của máy và thông số điện năng tiêu thụ (kW).



10. Hướng dẫn vận hành – Bảo trì – Bảo dưỡng định kỳ

Để hệ thống mâm xoay cơ khí chính xác vận hành bền bỉ 24/7, quy trình bảo dưỡng phải thực hiện nghiêm ngặt:

Vận hành ổn định

• Tuyệt đối không để keo dán (đối với máy hồ keo hoặc keo nóng) bám dính dày đặc lên mâm quay hoặc các ổ gá chai, điều này sẽ làm thay đổi kích thước cơ học ảo gây sai số định vị.
• Kiểm tra độ nhạy của cảm biến quang điện nhận diện nhãn (Label sensor) định kỳ để tránh lỗi bỏ sót không phóng tem hoặc phóng tem liên tục không ngắt.

Quy trình bảo dưỡng (Maintenance)

• Vệ sinh cuối ca làm việc: Lau sạch bụi giấy, vụn decal và lau bóc cặn keo tồn dư trên các con lăn, chổi miết bằng cồn hoặc dung dịch vệ sinh chuyên dụng.
• Bôi trơn hệ thống ray cam ngầm: Hệ thống ray cam chuyển động nâng hạ và bánh răng mâm trung tâm chịu tải cơ học liên tục, bắt buộc phải được bơm mỡ bôi trơn định kỳ hàng tuần.
• Vệ sinh bộ chổi quét điện tử (Slip ring): Cụm truyền tín hiệu điện từ bệ cố định lên mâm quay cần được xịt khí nén thổi sạch bụi chổi than hàng tháng để tín hiệu điều khiển Servo luôn thông suốt, không bị chập chờn.



11. Câu hỏi thường gặp (FAQ)

1. Máy dán nhãn dạng xoay có dán được cho chai dẹp và chai vuông không?

Hoàn toàn được. Đây chính là ưu điểm vượt trội của máy hệ xoay so với máy hệ thẳng. Nhờ hệ thống đế chai xoay Servo lập trình góc quay thông minh, chai vuông hoặc chai dẹp sẽ được xoay đúng góc phẳng hướng diện trực tiếp vào đầu phóng nhãn, đảm bảo tem dán phẳng đều từ mặt này sang mặt khác.

2. Đổi quy cách từ chai nhỏ sang chai lớn trên máy này có mất nhiều thời gian không?

Đối với dòng máy cao cấp thế hệ mới, thời gian chuyển đổi được tối ưu hóa chỉ trong khoảng 10-15 phút. Bạn chỉ cần thay thế bộ đĩa sao chia chai cắt CNC theo đường kính mới bằng các chốt khóa nhanh không cần vặn vít, sau đó chọn chương trình chạy tương ứng trên màn hình HMI.

3. Tại sao tem nhãn sau khi dán đôi khi xuất hiện các nếp nhăn hoặc bong bóng khí?

Lỗi kỹ thuật này thường do sự lệch pha tốc độ giữa vận tốc phóng nhãn của đầu Station và tốc độ quay tuyến tính của mâm chứa chai. Kỹ thuật cần điều chỉnh đồng bộ tần số motor trên phần mềm, kết hợp kiểm tra độ co giãn của chổi miết nhãn hoặc con lăn cao su ép nhãn xem có bị chai cứng không.

4. Máy có thể dán được các loại nhãn trong suốt (Clear-on-clear) không?

Được. Tuy nhiên, khi sử dụng nhãn trong suốt, máy bắt buộc phải được cấu hình dòng cảm biến nhận diện nhãn dạng sóng siêu âm (Ultrasonic label sensor) thay vì cảm biến quang thông thường, vì cảm biến quang không thể nhận biết được ranh giới giữa các con tem trong suốt trên nền màng lót.

5. Hệ thống chổi miết nhãn bao lâu phải thay thế một lần?

Chổi miết bằng vật liệu mút xốp hoặc cao su kỹ thuật chịu lực ma sát miết liên tục vào vỏ chai, cần được kiểm tra định kỳ hàng tháng. Thông thường sau khoảng 4-6 tháng sản xuất liên tục, chổi sẽ có hiện tượng mòn rách hoặc giảm độ đàn hồi, cần thay mới để giữ chất lượng miết phẳng nhãn tốt nhất.



12. Xu hướng phát triển và công nghệ mới

• Hệ thống chuyển động độc lập Full-Servo cơ cấu đáy: Loại bỏ hoàn toàn hệ thống ray cam cơ khí truyền thống ngầm dưới gầm máy. Góc quay của từng tháp chứa chai được điều khiển bằng motor Servo độc lập thông qua phần mềm. Công nghệ này cho phép thay đổi thuật toán xoay chai không giới hạn biên dạng, triệt tiêu hao mòn cơ khí và giảm tiếng ồn nhà xưởng tối đa.
• Tích hợp hệ thống kiểm tra bằng camera thông minh (Vision Inspection): Hệ thống camera độ phân giải cao lắp đặt ngay sau trạm dán nhãn. Camera tự động chụp ảnh số hóa thời gian thực và phân tích các lỗi dán nhãn như: lệch tem, thiếu nhãn, nhãn bị nhăn rách, dập date mờ... và ra lệnh cho cơ cấu gạt cách ly sản phẩm lỗi tự động trên băng tải đầu ra.

13. Công ty TNHH Công Nghệ ABM Việt Nam – Nhà cung cấp giải pháp dán nhãn cao tốc uy tín

Đầu tư một dây chuyền dán nhãn mâm xoay công nghiệp đòi hỏi doanh nghiệp phải lựa chọn một đối tác có năng lực cơ khí chính xác đỉnh cao và am hiểu sâu sắc về giải pháp tự động hóa để đảm bảo máy vận hành đồng bộ lâu dài. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị uy tín hàng đầu, chuyên cung cấp các giải pháp trọn gói về hệ thống máy dán nhãn dạng xoay chất lượng cao đạt tiêu chuẩn công nghiệp quốc tế.

Những giá trị vượt trội từ giải pháp công nghệ của chúng tôi:

• Tự động hóa hoàn toàn & Tốc độ cao: Hệ thống thiết bị tích hợp liên hoàn từ trục vít phân chai, đĩa sao chia chai tốc độ cao cho đến các trạm phóng nhãn Servo đa điểm, giúp tối ưu hóa sản lượng vượt trội cho nhà máy.
• Vận hành bền bỉ & Ổn định: Toàn bộ khung bệ cơ khí vững chắc chịu lực chống rung động động lực học tối đa. Các chi tiết tháp mâm xoay được gia công CNC chính xác từ Inox 304 cao cấp kháng chịu ăn mòn hóa chất. Linh kiện điện tử điều khiển nhập khẩu chính hãng từ các thương hiệu đầu ngành toàn cầu, đảm bảo máy hoạt động 24/7 với tuổi thọ dài lâu.
• May đo giải pháp kỹ thuật độc quyền: Đội ngũ kỹ sư giàu kinh nghiệm của Công ty TNHH Công Nghệ ABM Việt Nam luôn khảo sát trực tiếp đặc tính mẫu vỏ chai, chất liệu tem nhãn của khách hàng để tính toán biên dạng đĩa sao và lập trình thuật toán Servo góc xoay tương thích hoàn hảo nhất với dự án của doanh nghiệp.

Hãy chuẩn bị sẵn thông số về kích thước vỏ chai cũng như quy cách tem nhãn hiện tại của bạn để đội ngũ kỹ sư của chúng tôi hỗ trợ tư vấn, lên phương án kỹ thuật và thiết lập cấu hình thiết bị tối ưu nhất cho nhà xưởng.

Để giúp chúng tôi tinh chỉnh tư vấn cấu hình vật liệu chính xác nhất cho nhà máy của bạn, xin vui lòng cho biết:

• Bạn cần dán bao nhiêu con tem trên một sản phẩm và vị trí chính xác của chúng là gì (Ví dụ: 1 nhãn quanh thân chai tròn, hay 2 nhãn đối xứng của chai dẹp)?
• Chất liệu tem nhãn của nhà máy là dòng nhãn decal tự dính, nhãn giấy hồ keo lạnh hay nhãn màng OPP cuộn dùng keo nóng?
• Năng suất mục tiêu mà dây chuyền sản xuất của bạn cần đạt được là bao nhiêu chai trên mỗi phút?
