Máy chiết rót hàn ống thủy tinh ampoule là thiết bị cốt lõi và bắt buộc phải có trong phân xưởng sản xuất thuốc tiêm vô trùng của các nhà máy dược phẩm đạt tiêu chuẩn GMP-WHO và PIC/S. Với đặc thù sản phẩm dùng để tiêm trực tiếp vào mạch máu hoặc cơ bắp của người bệnh, thiết bị này đòi hỏi độ chính xác định lượng tuyệt đối, khả năng kiểm soát nhiễm khuẩn nghiêm ngặt và công nghệ hàn kín không kẽ hở. Bài viết dưới đây sẽ phân tích toàn diện khía cạnh kỹ thuật và kinh nghiệm lựa chọn dòng máy chuyên dụng này.



1. Máy chiết rót hàn ống thủy tinh ampoule là gì?

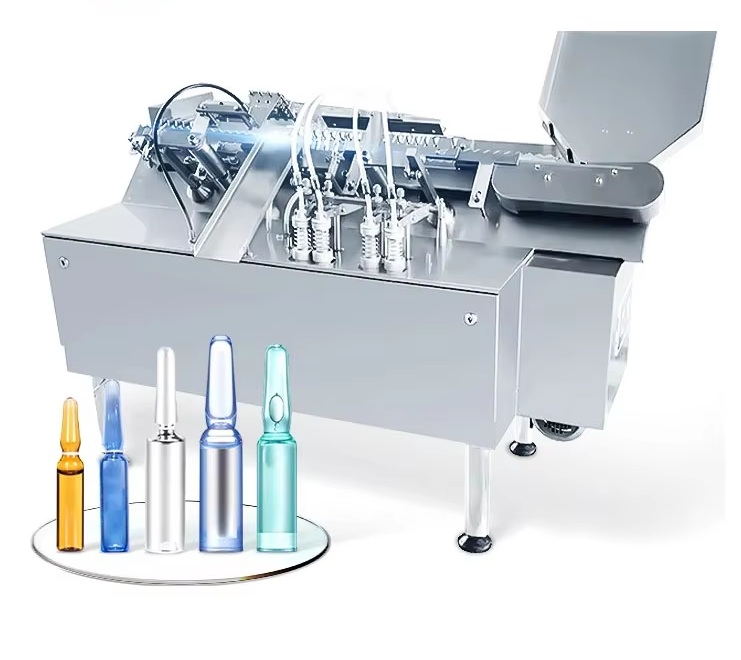

Máy chiết rót hàn ống thủy tinh ampoule (trong danh mục thiết bị y tế quốc tế thường gọi là Automatic filling and sealing machine for glass ampoules, vials) là hệ thống thiết bị tự động hóa hoàn toàn, thực hiện chu trình khép kín bao gồm: tiếp nhận ống ampoule thủy tinh trống, thổi khí sạch làm sạch lòng ống, nạp khí nitơ tiền chiết, chiết rót chính xác dung dịch thuốc, nạp khí nitơ hậu chiết, gia nhiệt làm mềm cổ ống và hàn kín đầu ống bằng ngọn lửa khí gas/oxy.



2. Ứng dụng thực tế trong ngành dược phẩm và thẩm mỹ

Hệ thống này được ứng dụng chuyên biệt để đóng gói các dung dịch yêu cầu vô trùng tuyệt đối và bảo quản cách ly hoàn toàn với không khí:

• Ngành dược phẩm: Vận hành như một máy chiết rót hàn ống tiêm tự động để sản xuất các loại thuốc tiêm dạng lỏng, dịch truyền thể tích nhỏ, thuốc kháng sinh, vắc xin hoặc vitamin dạng tiêm.
• Ngành mỹ phẩm sinh học: Sử dụng làm máy chiết rót ống thủy tinh ampoule, ống vial, ống tiêm tự động để đóng gói các tinh chất serum cao cấp, tế bào gốc, collagen tươi hoặc các hợp chất chống lão hóa dễ bị oxy hóa bởi môi trường bên ngoài.



3. Đặc điểm và lợi ích vượt trội

Khi doanh nghiệp đầu tư máy chiết rót và hàn ống thủy tinh ampoule, dây chuyền công nghiệp sẽ đạt được các tiêu chuẩn kỹ thuật đỉnh cao:

• Độ vô trùng tuyệt đối: Thiết bị được thiết kế tối ưu để dễ dàng tích hợp dưới hệ thống dòng chảy tầng (LAF - Laminar Air Flow), đảm bảo cấp sạch khí Class A (ISO 5) ngay tại vùng chiết rót và hàn.
• Công nghệ hàn kín không sinh carbon: Sử dụng hệ thống béc đốt oxy-khí gas (hoặc khí hydro) tạo ra ngọn lửa nhiệt độ cao, hàn thắt cổ ống thủy tinh cực nhanh, tạo đầu hàn bo tròn thẩm mỹ và không để lại vết đen carbon bám vào thuốc.
• Bảo vệ dược chất bằng khí trơ: Tính năng thổi khí nitơ (N2) trước và sau khi chiết rót giúp đuổi hoàn toàn oxy ra khỏi ống, bảo vệ các hoạt chất kém bền vững không bị oxy hóa, kéo dài tuổi thọ của thuốc.
• Sai số định lượng siêu nhỏ: Hệ thống bơm piston bằng gốm (Ceramic pump) hoặc bơm nhu động điều khiển bằng motor servo giúp sai số chiết rót đạt mức dưới ± 0.5%.



4. Phân loại và cấu hình máy trên thị trường

Tùy thuộc vào thiết kế hệ thống cơ khí và số lượng kim chiết vận hành cùng lúc, dòng máy này được phân chia thành:

• Dòng máy chiết rót chu kỳ gián đoạn (Intermittent Motion): Máy di chuyển ống theo từng nhịp (xung dòng) rồi dừng lại để kim chiết hạ xuống. Cấu hình phổ biến gồm máy 2 kim, 4 kim, 6 kim hoặc 8 kim, năng suất dao động từ 3.000 đến 15.000 ống/giờ.
• Dòng máy chiết rót chuyển động liên tục (Continuous Motion): Ống ampoule và kim chiết chuyển động tịnh tiến song song liên tục không dừng. Dòng máy cao cấp này thường có từ 12 đến 24 đầu chiết, đáp ứng tốc độ siêu cao từ 24.000 đến hơn 40.000 ống/giờ cho các nhà máy lớn.



5. Cấu tạo chi tiết của thiết bị

Một hệ thống máy chiết rót và hàn ống thủy tinh ampoule, ống vial, ống tiêm tự động tiêu chuẩn được cấu thành từ các module kỹ thuật sau:

1. Băng tải cấp liệu và mâm chia vạch (Infeed Scroll & Starwheel): Tiếp nhận ống thủy tinh từ lò sấy tiệt trùng hầm (Sterilizing tunnel) chuyển sang, sắp xếp ống xếp thành hàng đơn và đưa vào hệ thống lược khay răng cưa tịnh tiến.
2. Cụm thổi khí làm sạch & Nạp nitơ: Các kim phun khí nén vô trùng thổi sạch bụi mịn trong lòng ống, tiếp theo là kim nạp khí trơ để chiếm chỗ không khí.

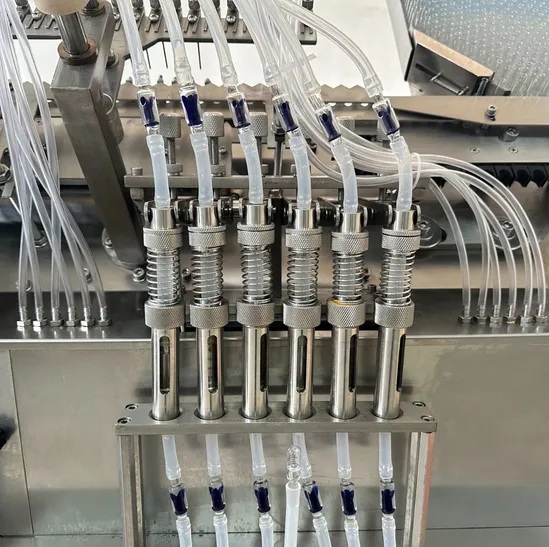

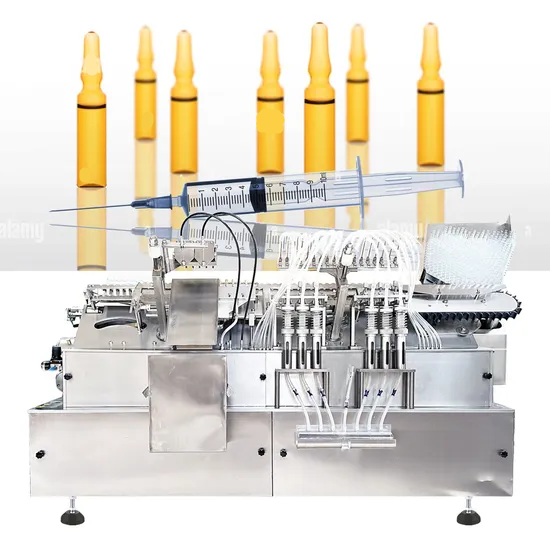

3. Cụm bơm chiết rót (Filling Station): Hệ thống piston gốm không dùng gioăng cao su (giảm thiểu sinh tiểu phân) được dẫn động cơ học hoặc bằng motor servo riêng biệt để nạp dịch thuốc vào đáy ống mà không làm dính thuốc lên cổ ống.
4. Cụm béc đốt gia nhiệt và kẹp hàn (Sealing Station): Gồm hệ thống béc phun lửa phân tầng (pre-heating béc và sealing béc) xoay quanh cổ ống đang tự quay, kết hợp với kẹp cơ khí (tongs) để kéo và ngắt bỏ phần đầu thừa thủy tinh sau khi nóng chảy.
5. Hệ thống điều khiển trung tâm: Màn hình cảm ứng HMI và PLC quản lý áp suất ga, áp suất oxy, lưu lượng nitơ, lưu lượng dung dịch chiết và tự động kích hoạt tính năng "Không có ống - Không chiết rót" (No ampoule - No fill).

6. Nguyên lý hoạt động kỹ thuật

Quy trình công nghệ của máy vận hành tự động tuần hoàn qua các trạm kỹ thuật:

• Trạm 1: Nạp ống. Ống ampoule di chuyển vào các rãnh của thanh răng lược chuyển động tịnh tiến bước.
• Trạm 2: Tiền nạp khí. Kim thổi Nitơ đi xuống đáy ống để đuổi khí Oxy.
• Trạm 3: Chiết rót. Kim chiết mảnh dài đi sâu xuống gần đáy ống, bơm dịch thuốc từ từ và rút lên đồng thời nhằm tránh hiện tượng thuốc bám dính ở cổ ống (nếu thuốc dính cổ ống sẽ gây đen hoặc nứt vỡ khi hàn nhiệt).
• Trạm 4: Hậu nạp khí. Thêm một lần phun Nitơ ở phần không gian trống phía trên bề mặt dịch thuốc.
• Trạm 5: Nung sơ bộ. Ống ampoule được xoay tròn liên tục khi đi qua ngọn lửa gas đầu tiên để làm nóng đều cổ ống.
• Trạm 6: Hàn kín và ngắt đầu. Tại béc đốt nhiệt độ cao tiếp theo, cổ ống thủy tinh nóng chảy mềm hoàn toàn, kẹp cơ khí kẹp lấy phần đỉnh ống kéo nhẹ thẳng đứng lên trên để ngắt đứt, dòng thủy tinh tự co lại tạo thành một đầu vòm kín khít tuyệt đối.
• Trạm 7: Ra thành phẩm. Ống thuốc sau khi hàn được dẫn ra khay chứa để chuyển sang công đoạn kiểm tra độ kín bằng phương pháp thử độ chân không hoặc soi màu (Leak testing).



7. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để bộ phận kỹ thuật và thu mua chọn mua được thiết bị tối ưu, cần dựa trên các tiêu chí thẩm định:

• Hệ thống bơm chiết tương thích: Nếu dịch thuốc nhạy cảm với lực cắt hoặc có tính chất hóa học đặc biệt, cần lựa chọn loại bơm piston gốm cao cấp (Ceramic) có thể tháo rời hấp tiệt trùng Autoclave dễ dàng.
• Khả năng đổi cỡ ống (Changeover): Máy phải hỗ trợ chuyển đổi linh hoạt giữa các dung tích ống ampoule phổ biến (1ml, 2ml, 3ml, 5ml, 10ml, 20ml) thông qua việc thay thế bộ phụ tùng lược và dưỡng định vị một cách nhanh chóng, dưới 45 phút.
• Tích hợp hệ thống cách ly (Isolator / RABS): Đối với các dòng thuốc độc hại (như thuốc ung thư, hormone), máy bắt buộc phải có kết cấu cơ khí tương thích để lắp đặt trong buồng cách ly Isolator kín hoàn toàn.



8. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

• Năng suất vận hành thực tế: Tính bằng ống/giờ (caps/hour) tương ứng với từng cỡ dung tích ống.
• Sai số chiết rót (Filling Precision): Tiêu chuẩn xưởng dược yêu cầu đạt mức ≤ ± 0.5% - ± 1%.
• Tỷ lệ hàn lỗi (Sealing defect rate): Yêu cầu nghiêm ngặt dưới 0.1%.
• Tiêu hao nhiên liệu: Lưu lượng khí Gas (LPG), Khí Oxy (O₂) và Khí Nitơ (N₂) tiêu thụ trên giờ để tính toán hệ thống cấp khí trung tâm cho nhà máy.



9. Lưu ý khi vận hành – Bảo trì – Bảo dưỡng chuẩn kỹ thuật

• Hiệu chuẩn ngọn lửa hàn: Kỹ thuật viên phải điều chỉnh tỷ lệ pha trộn giữa khí gas và oxy một cách chính xác. Nếu ngọn lửa quá già (quá nhiều oxy) sẽ làm cháy hoặc rỗ thủy tinh; nếu ngọn lửa quá non sẽ không đủ nhiệt làm chảy cổ ống, dẫn đến hiện tượng hàn không kín (micro-leaks).
• Vệ sinh kim chiết ngay sau mẻ chạy: Dịch thuốc còn sót lại trong kim chiết nếu để qua đêm sẽ bị kết tinh, gây nghẹt kim hoặc xước lòng bơm piston ở mẻ sản xuất tiếp theo.
• Kiểm tra độ đồng tâm của kim: Định kỳ phải kiểm tra hành trình đi xuống của kim chiết, đảm bảo kim đi đúng tâm ống ampoule, không được lệch tâm va quệt vào thành cổ ống thủy tinh gây nứt vỡ hoặc dính thuốc.



10. Xu hướng phát triển và công nghệ mới

• Công nghệ kiểm tra khối lượng 100% (In-line IPC): Tích hợp các đầu cân điện tử siêu nhạy ngay trên đường đi của ống, tự động cân khối lượng ống trước và sau khi chiết để tính ra khối lượng tịnh (Net weight) của từng ống một, loại bỏ hoàn toàn việc lấy mẫu kiểm tra thủ công.
• Bơm chiết điều khiển bằng Servo độc lập: Mỗi kim chiết được điều khiển bởi một motor servo riêng biệt, cho phép thay đổi dung tích chiết rót trực tiếp trên màn hình HMI mà không cần điều chỉnh cơ cơ học bằng tay tay quay.
• Hệ thống hàn laser không ngọn lửa: Sử dụng chùm tia laser năng lượng cao để nung chảy và hàn kín ống ampoule, loại bỏ hoàn toàn việc sử dụng khí gas cháy, nâng cao tính an toàn phòng chống cháy nổ cho phòng sạch.



11. Câu hỏi thường gặp (FAQ)

1. Tại sao đầu ống ampoule sau khi hàn lại bị hiện tượng đầu nhọn hoặc có đuôi thủy tinh dài (gây nguy hiểm khi bẻ)?
   • Trả lời: Do tốc độ kéo của kẹp cơ khí (tongs) chưa đồng bộ với tốc độ nóng chảy của thủy tinh, hoặc nhiệt độ ngọn lửa chưa đủ cao để cắt đứt dứt điểm dòng thủy tinh nóng chảy.
2. Làm sao để biết ống thuốc sau khi hàn có bị hở (rò rỉ vi mô) hay không?
   • Trả lời: Các ống thành phẩm sẽ được đưa vào máy thử độ kín. Máy sẽ tạo áp suất chân không âm sâu trong buồng chứa ngập dung dịch màu xanh (Methylene blue). Nếu ống bị hở, dịch màu sẽ bị hút vào bên trong lòng ống giúp kỹ thuật viên phát hiện bằng mắt thường hoặc camera cảm biến.
3. Có thể dùng chung máy chiết ống ampoule để chiết cho lọ vial (lọ nút cao su) được không?
   • Trả lời: Hoàn toàn được nếu doanh nghiệp lựa chọn dòng máy đa năng tích hợp (Combimachine). Khi chuyển sang chạy lọ vial, máy sẽ tắt module béc đốt hàn ống và kích hoạt module cấp nút cao su và xoay đóng nắp nhôm (Capping).
4. Tại sao xuất hiện các đốm đen hoặc than mụn bên trong dung dịch thuốc sau khi hàn?
   • Trả lời: Nguyên nhân lớn nhất do áp lực kim chiết bị nhỏ giọt khiến dịch thuốc dính vào cổ ống. Khi cổ ống đi qua ngọn lửa hàn, lượng thuốc dính này bị cháy thành than carbon và rơi ngược vào bên trong lòng ống thuốc.
5. Hệ thống "Không ống - Không chiết" hoạt động dựa trên nguyên lý nào?
   • Trả lời: Máy bố trí một cảm biến quang học hoặc cảm biến tiệm cận ngay trước trạm chiết. Nếu tại một vị trí răng lược bị khuyết ống, cảm biến sẽ truyền tín hiệu về PLC để ra lệnh cho motor servo của vị trí bơm đó dừng hoạt động trong nhịp đó.
