Thiết bị nâng hạ hút chân không

Thiết bị nâng hạ hút chân không

Thiết bị nâng hạ hút chân không là giải pháp công nghệ bốc xếp vật tư tiên tiến hàng đầu tại các nhà máy và kho bãi hiện đại. Bằng cách sử dụng lực hút áp suất âm thay thế hoàn toàn cho các loại xích treo, móc hay kẹp cơ khí truyền thống, thiết bị giúp giải phóng sức lao động, triệt tiêu nguy cơ tai nạn và bảo vệ toàn vẹn bề mặt hàng hóa. Bài viết chuyên sâu này phân tích đầy đủ khía cạnh kỹ thuật giúp các kỹ sư, bộ phận thu mua và chủ doanh nghiệp lựa chọn hệ thống tối ưu nhất.

1. Thiết bị nâng hạ hút chân không là gì?

Thiết bị nâng hạ hút chân không (trong danh mục kỹ thuật quốc tế gọi là Vacuum lifter hoặc Vacuum lifting equipment) là hệ thống cơ điện tử nâng hạ bán tự động. Thiết bị này hoạt động dựa trên nguyên lý tạo chênh lệch áp suất giữa buồng hút của giác nấm cao su và áp suất khí quyển bên ngoài. Lực bám hút mạnh mẽ được tính toán cơ lý chính xác để giữ chặt và di chuyển vật nâng từ điểm cấp liệu đến vị trí đích một cách êm ái mà không cần thao tác móc hay tháo kẹp thủ công.

2. Ứng dụng thực tế đa dạng theo đặc tính vật tư

Nhờ dải giác hút linh hoạt và cấu trúc module hóa, thiết bị nâng hạ chân không được thiết kế may đo tương thích cho từng cấu kiện vật tư đặc thù:

• Logistics & Đóng gói: Thiết bị nâng hạ hút chân không cho thùng carton, thùng giấy, hộp giấy, khay giấy xử lý các thùng hàng phân phối trên băng tải, chống móp méo phom hộp.
• Sản xuất công nghiệp:
  • Thiết bị nâng hạ hút chân không cho bao, túi, gói: Sử dụng các cốc hút silicone vi biên hoặc đệm mút xốp chuyên dụng bám dính cực chặt vào bề mặt nhăn nheo của bao bột y tế, bao hạt nhựa nguyên sinh, bao hóa chất.
  • Thiết bị nâng hạ hút chân không cho can, xô, thùng, chậu, phuy: Gắp giữ từ phía trên nắp hoặc vách hông của các khối phuy dầu xô sơn nặng, hỗ trợ nghiêng lật xả liệu.
• Vật liệu xây dựng & Nội thất:
  • Thiết bị nâng hạ hút chân không cho tấm, panel: Nhấc các dầm tôn sóng, tấm tôn phẳng, vách ngăn cách nhiệt sandwich tấm panel dải dài dài vô cùng êm ái.
  • Thiết bị nâng hạ hút chân không cho thanh, dầm, xà, giá, dàn: Gắp nâng các dầm thép kết cấu chữ I, chữ U hoặc các thanh nhôm định hình phục vụ dây chuyền gia công cơ khí chính xác.
  • Thiết bị nâng hạ hút chân không cho gạch, ngói, gạch men, tấm ốp lát: Nâng bốc gạch đá hoa cương, đá tự nhiên khối lớn mà không sợ sứt mẻ cạnh hay nứt vỡ rạn chân chim.
• Thi công lắp đặt kiến trúc: Thiết bị nâng hạ hút chân không cho cửa kính, cửa gỗ, cửa nhựa, cửa gương, cửa sổ, cửa chính giúp các đội thợ dựng vách kính tòa cao ốc, nâng các cánh cửa gỗ nặng kịch trần vào bản lề một cách chính xác từng milimet.
• Kho bãi trung chuyển: Thiết bị nâng hạ hút chân không cho pallet hỗ trợ nâng xếp chồng các khay pallet rỗng bằng gỗ hoặc nhựa kịch trần kho để tiết kiệm diện tích mặt bằng.
• Phòng sạch vô trùng: Thiết bị nâng hạ hút chân không cho thực phẩm chế tạo từ thép không gỉ cao cấp và đệm cao su đạt chuẩn FDA, phục vụ nhấc các khối phô mai lớn, tảng thịt đông lạnh hoặc khay bánh kẹo khép kín sạch sẽ.

3. Đặc điểm và lợi ích kỹ thuật vượt trội

Chuyển đổi sang giải pháp nâng hạ bằng áp suất âm mang lại hiệu quả kinh tế lớn:

• Năng suất bốc xếp cực cao: Thời gian hút giữ và thả hàng diễn ra tức thì (dưới 1 giây), rút ngắn 50 - 70% chu kỳ thao tác so với việc chằng buộc xích cáp thô sơ.
• Bảo vệ 100% bề mặt sản phẩm: Do không dùng ngàm bóp hay móc kim loại nên không để lại vết xước, vệt móp, rách rưới vách vỏ bọc, đặc biệt tối ưu cho màng gương, tấm kính, inox bóng.
• Công thái học an toàn lao động: Giảm tải 100% trọng lượng vật nặng tác động lên cột sống công nhân, triệt tiêu nguy cơ thoát vị đĩa đệm và mệt mỏi cơ bắp trong các ca làm việc kéo dài.
• Tích hợp an toàn chống rơi tự động: Hệ thống luôn trang bị bình tích áp chân không dự phòng (Safety reservoir tank). Nếu nhà máy đột ngột mất điện, lực hút chân không vẫn duy trì ổn định giữ chặt hàng trên cao từ 5 - 10 phút, đủ thời gian an toàn để công nhân bấm van hạ hàng xuống sàn.

4. Phân loại kết cấu hệ thống nâng hạ chân không

Dựa theo cơ cấu chịu lực treo chuyển động, hệ thống được cấu hình thành các dòng chính:

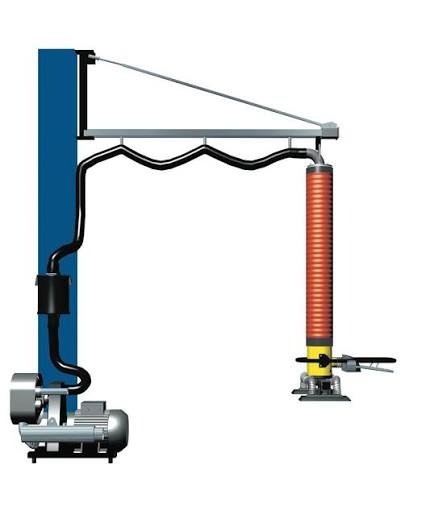

• Thiết bị nâng hạ ống co rút chân không (Vacuum Tube Lifter): Sử dụng chính ống nhựa xếp co giãn đường kính lớn làm cơ cấu nâng. Khi độ chân không tăng, ống co rút lại kéo hàng đi lên; khi xả áp, ống giãn dài đưa hàng đi xuống. Dòng này vận hành siêu tốc, thích hợp cho tải trọng từ 10kg - 150kg (thùng giấy, bao hàng).

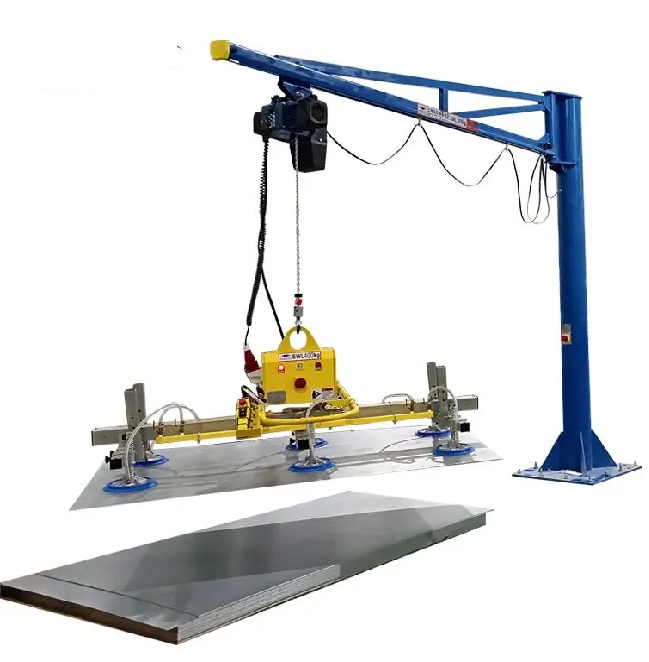

• Hệ thống thiết bị nâng kết hợp palang (Hoist-based Vacuum Lifter): Sử dụng palang cáp/xích cơ học để chịu tải nâng hạ, đầu giác hút chân không chỉ làm nhiệm vụ giữ hàng. Dòng này có sức nâng cực lớn, từ 300kg đến vài tấn, chuyên gắp tấm thép, block đá, cửa kính lớn.

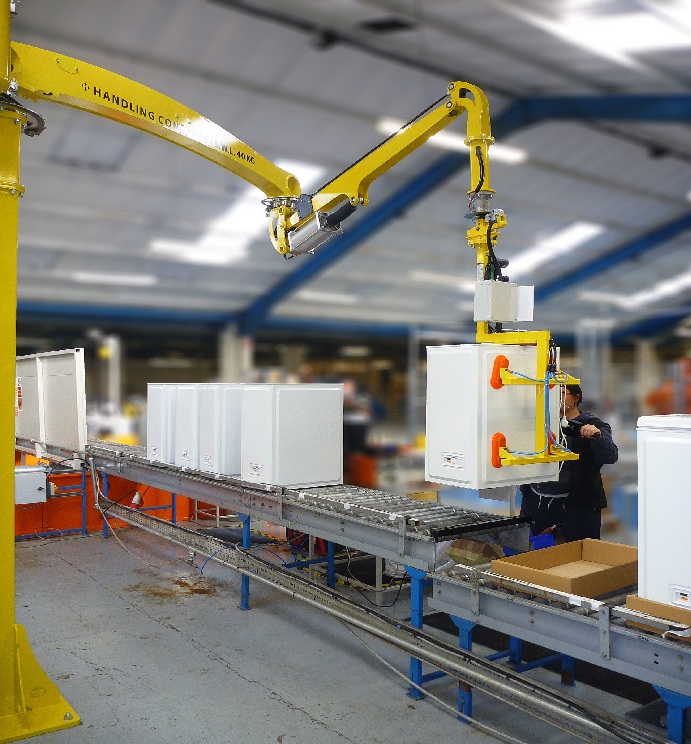

• Cần trục nâng hạ hút chân không (Jib Crane Vacuum Lifter): Đầu hút được treo vào một cần trục quay tay dạng cột đứng (Jib crane) góc quay 270° - 360°, hoặc hệ thống dầm trục treo ray nhôm nhẹ áp trần, giúp bao phủ trọn vẹn dải bán kính làm việc rộng của phân xưởng.

5. Cấu tạo chi tiết của một thiết bị tiêu chuẩn

Một hệ thống thiết bị đồng bộ bao gồm các phân hệ cơ khí kỹ thuật cao:

1. Bơm tạo chân không (Vacuum Pump): Trái tim của hệ thống, sử dụng dòng bơm chân không vòng dầu, bơm khô hoặc bơm ly tâm thổi áp lực lớn để liên tục rút không khí tạo dòng áp suất âm sâu.
2. Bộ lọc khí trung tâm (Air Filter): Ngăn chặn bụi giấy carton, bột mì, mạt bụi ngoài môi trường lọt vào buồng bơm, bảo vệ cánh gạt bơm không bị bó kẹt mài mòn.
3. Ống dẫn và bình tích áp an toàn: Đường ống dây lõi thép chịu áp lực âm kịch trần, kết nối với bồn tích áp phân phối lưu lượng chân không ổn định.
4. Tay cầm điều khiển công thái học (Control Handle): Tích hợp van gạt hành trình hoặc nút bấm xả/hút trực quan, cho phép thao tác một tay nâng hạ thả hàng nhẹ nhàng.
5. Cụm giác hút (Vacuum Pads/Grippers): Khuôn đĩa inox hoặc nhôm gắn các gioăng cao su chịu nhiệt, cao su NBR chống dầu hoặc silicone y tế bám khít biên dạng vật nâng.

  [ Bơm Chân Không ] ---> [ Bộ Lọc Khí ] ---> [ Bình Tích Áp Dự Phòng ]

                                                     ||

  [ Cần Trục Quay Jib ] ===> [ Ống Nâng Co Rút ] ====||

                                   ||

                        [ Tay Cầm Điều Khiển HMI ]

                                   ||

                        [ Giác Nút Cao Su Hút ]

                                   ||

                                   v

                      [ Khối Hàng Hóa Nặng / Khít ]

6. Nguyên lý hoạt động kỹ thuật

Quy trình gắp thả hàng vận hành liên tục qua chu trình đóng ngắt áp suất âm:

• Bước 1: Tiếp cận bám mặt. Kỹ thuật viên dẫn hướng cần trục đưa đầu giác hút hạ xuống chạm vào bề mặt phẳng/nhám của bao hàng hay thùng carton.
• Bước 2: Tạo áp suất âm sâu. Nhấn cò/van gạt trên tay cầm điều khiển. Hệ thống van khí lập tức thông buồng hút với đường bơm. Không khí bên trong lòng đĩa hút bị rút ra triệt để, áp suất âm nhanh chóng đạt mức -0.6 Bar đến -0.8 Bar, ép chặt đĩa cao su dính dứt điểm vào vật nâng.
• Bước 3: Co hành trình dịch chuyển. Lực chân không rút bóp dải ống xếp co lại (hoặc khởi động xích palang) kéo khối hàng nặng lên cao rời mặt sàn, công nhân đẩy nhẹ cần trục di chuyển hàng sang vị trí mới.
• Bước 4: Định vị và xả chân không. Khi hàng đã đặt trúng tâm pallet hoặc vị trí băng tải, người vận hành nhấn nút xả áp phá chân không. Không khí tràn ngược vào lòng đĩa hút, áp suất cân bằng với khí quyển, đầu hút nhả hàng ra êm ái để lùi hành trình về điểm gốc.

7. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để bộ phận Thu mua phối hợp cùng Hội đồng Kỹ thuật đưa ra phương án đầu tư tối ưu, cần lưu ý:

• Trọng lượng và biên dạng của tải: Xác định khối lượng vật nâng lớn nhất để tính toán kích thước đường kính đĩa hút và chọn công suất bơm chân không có hệ số dư tải an toàn gấp 1.5 - 2 lần.
• Độ kín khí của bề mặt vật tư: Nếu mặt hàng có độ xốp, rò rỉ khí cao (như bìa carton sóng thô, bao tải dứa hở), bắt buộc phải chọn dòng bơm chân không ly tâm công suất thổi cực lớn để bù đắp liên tục lượng khí rò rỉ. Mặt hàng kín khí (kính, tôn màng) chỉ cần bơm công suất nhỏ áp suất âm sâu.
• Môi trường làm việc xưởng: Nhà máy dược, thực phẩm đòi hỏi thân cần trục và đĩa hút bằng Inox 304 bóng; nhà xưởng cơ khí nặng yêu cầu kết cấu thép dầm đúc cứng vững chống va đập.

8. Các thông số kỹ thuật cơ bản cần lưu ý

• Sức nâng danh định (Lifting Capacity): Tính bằng kg (ví dụ: các dải tải 50kg, 100kg, 250kg, 500kg...).
• Độ chân không làm việc tối ưu: Thường dao động từ -60% đến -85% áp suất chân không tuyệt đối.
• Tốc độ nâng hạ hành trình: Đo bằng mét/phút (m/min).
• Quy cách và số lượng đĩa hút (Pads): Cấu hình 1 đĩa lớn cho bao hàng hoặc thanh đầm dầm ngang, đa đĩa (4-8 đĩa) cho các tấm panel diện tích rộng. [1]

9. Lưu ý khi vận hành – Bảo trì – Bảo dưỡng chuẩn kỹ thuật

• Không nâng hàng quá tải trọng định mức: Tuyệt đối không cố nhấc vật nặng vượt dung sai thiết bị, áp suất sụt sụt giảm sẽ làm bong trượt giác hút gây rơi rớt đổ vỡ vật tư nguy hiểm.
• Xả cặn bầu lọc khí định kỳ: Đối với môi trường nhiều bụi (xưởng gạch men, xưởng đóng bột), bụi bám dày sẽ bít kín lõi lọc làm giảm 50% lưu lượng hút của bơm. Cần tháo lõi lọc vệ sinh thổi bụi bằng khí nén hàng tuần.
• Kiểm tra độ lão hóa gioăng cao su: Gioăng cao su tiếp xúc cọ xát ma sát liên tục sẽ bị mòn biên, rạn nứt gây rò rỉ chân không. Nếu phát hiện giác hút bị chai cứng, biến dạng cần thay thế ngay phụ tùng chính hãng để bảo đảm lực bám khít an toàn.

10. Xu hướng phát triển và công nghệ mới

• Cốc hút chân không thông minh tự thích ứng (Matrix Gripper): Đầu hút gồm hàng trăm đầu mút mini độc lập tích hợp van một chiều. Khi ép xuống bề mặt lồi lõm hoặc không phẳng, các đầu mút nào chạm hàng sẽ tự khóa van tạo lực hút, đầu mút nào hở sẽ tự đóng lại, cho phép gắp đa hình dạng hàng hóa không cần thay khuôn.
• Bơm chân không tích hợp công nghệ biến tần tiết kiệm điện (Inverter): Bơm tự động giảm tốc độ vòng quay khi hệ thống đã đạt độ áp suất âm duy trì ổn định, tiết kiệm tới 40% điện năng tiêu thụ cho nhà máy.
• Hệ thống thiết bị nâng hút chân không chạy pin di động (Battery-powered): Không sử dụng dây điện vướng víu, hệ thống tích hợp pin Lithium dòng xả cao cho phép cần trục gắp kính di chuyển linh hoạt ngoài công trường tòa nhà cao tầng liên tục nguyên ca làm việc.

11. Câu hỏi thường gặp (FAQ)

1. Thiết bị nâng hạ này có hút được các loại bao giấy bị rách nhỏ hoặc thùng carton bị ẩm ướt không?
   • Trả lời: Đối với bao giấy thủng rách nhẹ hoặc thùng carton ẩm, các dòng thiết bị nâng chân không sử dụng đệm mút xốp dày kết hợp bơm ly tâm lưu lượng lớn (High flow) hoàn toàn có thể hút nâng bình thường nhờ cơ chế hút bù khí liên tục che lấp điểm hở. Tuy nhiên, nếu vết rách quá to vượt biên đĩa hút, máy sẽ không lên tải được.
2. Nếu nhà xưởng đột ngột bị cúp điện toàn phần, khối hàng nặng đang treo trên cao có bị rơi tự do xuống ngay không?
   • Trả lời: Hoàn toàn không. Thiết bị được thiết kế khóa liên động tích hợp van một chiều kỹ thuật và bình chứa áp suất âm dự phòng. Khi mất điện, van một chiều đóng sập giữ nguyên trạng thái chân không trong ống co nâng hạ, hàng hóa được treo giữ nguyên vị trí trên cao trong thời gian tối thiểu 5 phút để công nhân xử lý hạ tải thủ công an toàn.
3. Có thể dùng chung một đĩa hút cho cả việc gắp cuộn kính phẳng và can phuy tròn nhựa được không?
   • Trả lời: Để xử lý hai dạng bề mặt đối lập (phẳng và cong tròn), doanh nghiệp chỉ cần lựa chọn dòng máy có bệ gá module thay đổi nhanh (Quick-changeover adapter). Khi gắp kính thì lắp đĩa hút phẳng lớn, khi gắp phuy thì lắp cụm đĩa hút biên dạng vòng cung khớp ôm khít.
4. Tại sao đầu hút tiếp xúc vào thùng hàng mà ống nâng không co rút kéo hàng lên được?
   • Trả lời: Cần kiểm tra ngay đồng hồ đo áp suất chân không. Nếu kim không đạt mức -0.6 Bar, nguyên nhân do bầu lọc khí bị nghẹt cặn bẩn, đường ống dây dẫn bị gập xoắn rò rỉ, hoặc bề mặt thùng carton quá xốp thoát khí vượt ngưỡng công suất bù của bơm.
5. Bao lâu thì cần tiến hành thay thế dầu bôi trơn cho bơm chân không phụ trợ?
   • Trả lời: Đối với dòng bơm vòng dầu tuần hoàn, kỹ thuật viên nên kiểm tra mức dầu qua mắt kính định kỳ hàng tuần. Thay dầu bơm chân không chuyên dụng sau mỗi 500 – 1000 giờ vận hành liên tục tùy vào độ sạch của môi trường phòng máy để giữ cánh gạt đạt áp lực hút sâu tốt nhất.

12. ABM Việt Nam – Nhà cung cấp thiết bị nâng hạ hút chân không tự động chất lượng cao uy tín

Để nâng cao năng lực bốc xếp dòng chảy vật tư và tối ưu hóa điều kiện an toàn lao động tuyệt đối cho nhà máy, việc lựa chọn đối tác cung ứng công nghệ chuyên sâu là yếu tố quyết định hàng đầu. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị tiên phong chuyên nhập khẩu, phân phối và may đo trọn gói các hệ thống thiết bị nâng hạ chân không thế mới đạt các tiêu chuẩn chất lượng công nghiệp quốc tế khắt khe.

Giải pháp công nghệ nâng hạ từ ABM Việt Nam khẳng định những thế mạnh vượt trội:

• Chất lượng cơ khí xuất sắc: Khung sườn dầm trục, cần trục Jib và các cụm đĩa gá kẹp được chế tác hoàn thiện từ thép cường độ cao chống lật xoắn vật lý hoặc Inox 304/316L bóng mịn phòng sạch, vận hành bền bỉ kiên cố vượt vòng đời thiết bị.
• Tốc độ cao & Vận hành siêu ổn định: Sử dụng hệ thống bơm chân không hiệu suất cao, van điều áp cơ điện tử thông minh nhập khẩu chính hãng từ các thương hiệu hàng đầu Tây Âu và Nhật Bản, giúp chu trình hút thả hàng mượt mà tuyệt đối, triệt tiêu tiếng ồn rung lắc cơ học.
• Giải pháp may đo cá nhân hóa: ABM Việt Nam sở hữu đội ngũ kỹ sư chuyên môn cao, sẵn sàng khảo sát thực tế layout mặt bằng xưởng, đo đạc kích thước bao bì, thùng hàng cụ thể của từng doanh nghiệp để thiết kế các module giác hút bám khít tuyệt đối, đi kèm hồ sơ thẩm định kỹ thuật đầy đủ.

Để nhận catalogue kỹ thuật chi tiết, bản vẽ thiết kế công nghệ và bảng báo giá hệ thống thiết bị nâng hạ hút chân không tự động hiệu quả đầu tư nhất, xin vui lòng liên hệ với chúng tôi:

Nếu quý doanh nghiệp đang lên kế hoạch trang bị dòng thiết bị hỗ trợ bốc xếp thông minh này, hãy chia sẻ thêm một số thông tin kỹ thuật:

• Tải trọng lớn nhất của khối hàng doanh nghiệp cần nâng hạ di chuyển là bao nhiêu kilôgam?
• Doanh nghiệp cần xử lý loại vật tư cụ thể nào (thùng carton, bao túi bột ẩm, tấm panel dầm dài, hay cửa kính phẳng)?
• Mặt bằng nhà xưởng ưu tiên phương án kết cấu sử dụng cần trục quay Jib gắn cột, lắp hệ ray treo áp trần hay thiết bị nâng độc lập kết hợp palang?
