Máy sấy dạng băng tải

Máy sấy dạng băng tải

Máy sấy dạng băng tải (tên tiếng Anh: Belt dryer hoặc Conveyor dryer) là giải pháp công nghệ làm khô vật liệu liên tục công suất lớn, vận hành hoàn toàn tự động giúp tối ưu hóa chi phí nhân công và năng lượng. Bài viết kỹ thuật chuyên sâu này cung cấp toàn bộ thông tin từ cấu tạo, nguyên lý vận hành đến tiêu chí lựa chọn thiết bị tối ưu cho kỹ sư vận hành, bộ phận thu mua và các chủ doanh nghiệp.



1. Định nghĩa Máy sấy dạng băng tải là gì?

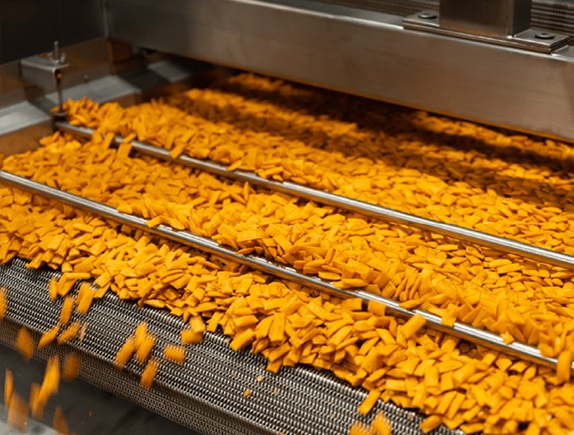

Máy sấy dạng băng tải là thiết bị sấy khô vật liệu bằng phương pháp chuyển động liên tục. Vật liệu ẩm được rải đều lên một hoặc nhiều tầng băng tải làm bằng lưới thép không gỉ hoặc xích chịu nhiệt. Khi băng tải di chuyển qua buồng sấy, dòng khí nóng đối lưu sẽ xuyên qua lớp vật liệu để tách ẩm liên tục, đưa thành phẩm khô ra ngoài ở đầu bên kia của hệ thống.



2. Nguyên lý hoạt động và quy trình vận hành

Máy sấy băng tải liên tục vận hành khép kín dựa trên nguyên lý truyền nhiệt đối lưu cưỡng bức theo chu trình sau:

1. Cấp liệu tự động: Vật liệu ẩm được đưa vào phễu chứa và rải đều lên bề mặt băng tải nhờ cơ cấu san liệu hoặc bộ rải liệu xoay để đảm bảo độ dày lớp vật liệu đồng đều tuyệt đối.
2. Chuyển động xuyên buồng sấy: Băng tải chuyển động từ từ với tốc độ được điều khiển chính xác bằng biến tần. Vật liệu di chuyển qua các modun sấy (Drying zones) độc lập.
3. Trao đổi nhiệt đối lưu: Tại mỗi vùng sấy, hệ thống quạt tuần hoàn thổi dòng khí nóng (được gia nhiệt bằng hơi nước, điện hoặc buồng đốt gas) xuyên vuông góc từ dưới lên trên hoặc từ trên xuống dưới qua lớp vật liệu sấy. Hơi nước trong vật liệu bốc hơi nhanh chóng và hòa vào dòng khí.
4. Thải ẩm và thu hồi thành phẩm: Một phần khí mang hơi ẩm cao được quạt hút đẩy ra ngoài môi trường, phần khí còn lại tiếp tục được gia nhiệt tuần hoàn để tiết kiệm năng lượng. Vật liệu sau khi khô đến độ ẩm yêu cầu sẽ tự động rơi xuống máng thu hồi ở cuối băng tải.

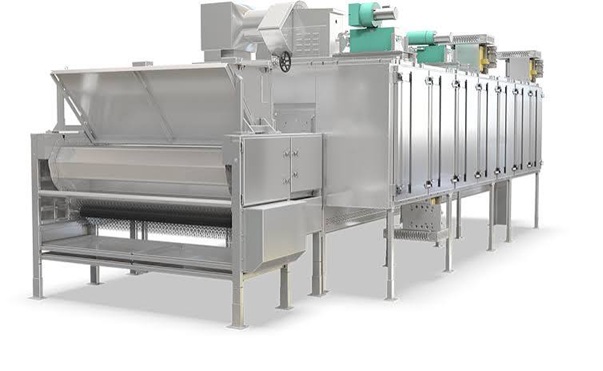

3. Cấu tạo chi tiết của Hệ thống sấy dạng băng tải công nghiệp

Một hệ thống sấy dạng băng tải tiêu chuẩn cấu thành từ các phân khu chức năng vững chắc:

• Khung vỏ buồng sấy: Kết cấu cơ khí dạng modun ghép nối, bọc bảo ôn bằng lớp bông thủy tinh hoặc bông khoáng dày giúp cách nhiệt tuyệt đối, giảm thất thoát nhiệt ra môi trường.
• Băng tải lưới sấy: Thường dùng lưới inox SUS304 chịu nhiệt, chống ăn mòn. Kích thước mắt lưới được tính toán chính xác dựa trên kích thước của hạt vật liệu để tránh lọt rơi vãi.
• Hệ thống truyền động: Bao gồm động cơ giảm tốc, xích tải, trục chủ động và trục bị động được điều khiển bằng biến tần để thay đổi tốc độ chạy của băng tải linh hoạt.
• Hệ thống cấp và tuần hoàn nhiệt: Gồm các giàn trao đổi nhiệt (Radiator) kết hợp hệ thống quạt hướng trục công suất lớn chịu nhiệt độ cao nhằm phân bổ gió đều khắp bề mặt lưới.
• Hệ thống điều khiển (PLC & HMI): Tự động hóa hoàn toàn các thông số như tốc độ băng tải, nhiệt độ từng vùng sấy độc lập và lưu lượng gió thải ẩm.



4. Đặc điểm và lợi ích vượt trội của thiết bị

• Năng suất cực lớn và liên tục: Do vận hành theo dạng Continuous belt dryer, thiết bị đáp ứng hoàn hảo cho các nhà máy cần chạy sản lượng hàng chục đến hàng trăm tấn nguyên liệu mỗi ngày mà không bị gián đoạn.
• Chất lượng sấy đồng đều, ổn định: Tốc độ di chuyển và nhiệt độ buồng sấy cố định giúp vật liệu đầu ra đạt độ ẩm đồng nhất, không bị tình trạng mẻ khô mẻ ướt như sấy tĩnh.
• Hạn chế hao hụt và dập nát: Vật liệu nằm yên trên mặt lưới trong suốt quá trình di chuyển qua buồng sấy, không chịu tác động ma sát mạnh nên giữ nguyên hình dạng cấu trúc, không bị vỡ vụn.
• Tối ưu hóa chi phí vận hành: Tiết kiệm tối đa nhân công nhờ quy trình nạp - xả liệu tự động hoàn toàn, đồng thời tiết kiệm năng lượng nhờ cơ chế tuần hoàn khí nóng thông minh.

5. Phân loại Máy sấy dạng băng tải trên thị trường

Dựa trên cấu trúc thiết kế của lưới tải, thiết bị được phân chia thành:

• Máy sấy băng tải đơn tầng (Single-layer Belt Dryer): Chỉ có một tầng băng tải dài, kết cấu đơn giản, dễ vệ sinh, phù hợp cho vật liệu dính hoặc cần thời gian sấy ngắn.

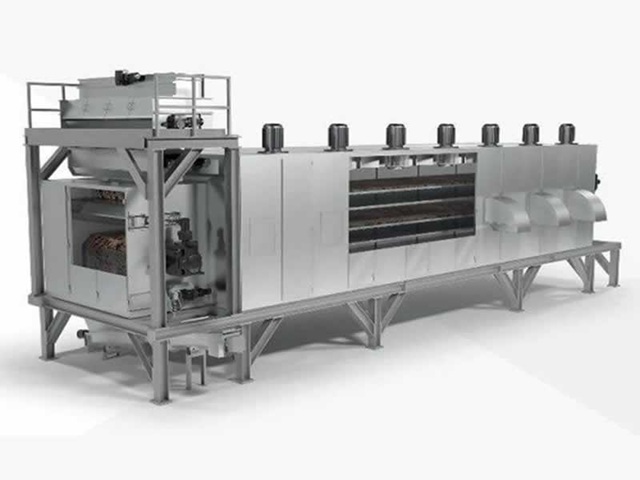

• Máy sấy băng tải đa tầng (Multi-layer Belt Dryer): Thiết kế từ 3 đến 5 tầng lưới xếp chồng lên nhau. Vật liệu đi hết tầng trên sẽ rơi xuống tầng dưới theo chu trình ziczac. Thiết kế này giúp tăng diện tích sấy lên gấp nhiều lần trong khi tiết kiệm tối đa diện tích nhà xưởng.
• Máy sấy dạng băng chuyền kết hợp lật liệu: Tích hợp các bậc lật giữa các tầng băng tải giúp xáo trộn vật liệu nhẹ nhàng, tăng tốc độ thoát ẩm cho các loại rau củ, nông sản.



6. Ứng dụng thực tế của Máy sấy băng tải trong sản xuất

Thiết bị là mắt xích chủ lực trong các dây chuyền sản xuất công nghiệp quy mô lớn:

• Ngành chế biến nông sản và thực phẩm: Làm sạch và làm khô các loại rau củ thái lát (cà rốt, khoai tây, hành lá), các loại quả (vải, nhãn, chuối sấy), mỳ tôm, thức ăn chăn nuôi gia súc dạng viên hạt.
• Ngành sản xuất công nghiệp và hóa chất: Sấy khô các khối than bánh, vật liệu gốm sứ sau tạo hình, quặng khoáng sản sơ chế, các loại bột hóa chất dạng bánh ép dẻo hoặc hạt định hình.
• Ngành năng lượng sinh khối: Ứng dụng sấy khô liên tục mùn cưa, dăm gỗ, vỏ trấu để phục vụ cho dây chuyền ép viên nén gỗ (Wood pellets) xuất khẩu.



7. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi bộ phận kỹ thuật và thu mua phối hợp lựa chọn cấu hình máy, cần đặc biệt lưu ý các thông số cốt lõi sau:

Thông số kỹ thuật	Ý nghĩa công nghệ	Tiêu chuẩn khuyến nghị
Diện tích sấy thực tế m2	Quyết định sản lượng đầu ra (Chiều rộng băng tải x Chiều dài buồng sấy).	Tùy chọn cấu hình theo yêu cầu năng suất nhà máy
Số tầng băng tải	Tối ưu hóa không gian lắp đặt và thời gian lưu giữ vật liệu.	1 tầng (đơn giản) hoặc 3 - 5 tầng (tiết kiệm diện tích)
Dải tốc độ băng tải	Thời gian vật liệu lưu lại trong buồng sấy để tách ẩm hoàn toàn.	Điều chỉnh vô cấp qua biến tần (ví dụ: 0.5 - 5 m/phút)
Nhiệt độ sấy tối đa	Khả năng đáp ứng nhiệt lượng phù hợp với đặc tính sinh-hóa của vật liệu.	Từ 40°C đến 150°C (tùy chọn nguồn nhiệt hơi nước hoặc đốt gas)
Vật liệu chế tạo băng tải	Đảm bảo tiêu chuẩn an toàn vệ sinh và độ bền chịu nhiệt cơ học.	Lưới Inox SUS304 chuẩn vi sinh đối với thực phẩm



8. Kinh nghiệm lựa chọn thiết bị phù hợp cho doanh nghiệp

• Độ dày và tính chất liên kết của vật liệu: Vật liệu có xu hướng bết dính thành tảng lớn cần cơ cấu rải liệu chuyên dụng để đánh tơi trước khi đưa vào băng tải. Kích thước hạt nhỏ bắt buộc phải chọn lưới inox mắt siêu mịn hoặc xích đúc tấm lỗ mờ để tránh lọt liệu.
• Tính toán thời gian sấy tiêu chuẩn: Cần chạy thử mẫu vật liệu để biết chính xác cần bao nhiêu phút ở nhiệt độ quy định để đạt độ khô mong muốn. Từ đó tính ra chiều dài tổng thể của buồng sấy và số tầng băng tải cần thiết nhằm đáp ứng đúng sản lượng mục tiêu.
• Lựa chọn nguồn năng lượng kinh tế: Đối với các khu vực có sẵn lò hơi trung tâm, ưu tiên chọn giàn nhiệt sử dụng hơi nước (Steam radiator) để tiết kiệm chi phí điện. Với các nhà máy nông sản vùng sâu vùng xa, buồng đốt gas trực tiếp hoặc gián tiếp sẽ mang lại tính cơ động và hiệu quả kinh tế cao.



9. Hướng dẫn vận hành – bảo trì – bảo dưỡng đúng kỹ thuật

• Cân chỉnh độ căng và độ lệch của băng tải: Trong quá trình vận hành liên tục, nhiệt độ cao có thể làm giãn nở cơ khí khiến lưới tải bị lệch tâm hoặc trùng xích. Cần kiểm tra hệ thống tăng xích tự động bằng lò xo hoặc xi lanh thủy lực định kỳ hàng tuần.
• Vệ sinh lưới tải chống tắc mắt lưới: Vật liệu bám dính lâu ngày sẽ làm bít các mắt lưới inox, cản trở dòng khí nóng đối lưu xuyên qua. Cần sử dụng hệ thống vòi phun nước áp lực cao hoặc chổi quét xoay tự động bố trí ở cuối chu trình băng tải để làm sạch liên tục.
• Bôi trơn hệ thống xích truyền động và vòng bi: Các vòng bi và khớp xích nằm bên trong buồng sấy phải làm việc liên tục ở môi trường nhiệt độ cao. Bắt buộc phải sử dụng mỡ chịu nhiệt chuyên dụng >200°C để bảo dưỡng định kỳ, tránh kẹt kẹt rơ-moóc hoặc đứt xích tải.

10. Câu hỏi thường gặp (FAQ) về Máy sấy dạng băng tải

Câu 1: Máy sấy dạng băng tải khác gì so với máy sấy dạng hầm?
Trả lời: Máy sấy hầm sử dụng các xe goòng chở khay vật liệu đẩy vào trong hầm sấy từng mẻ một, quy trình nạp xả vẫn phụ thuộc vào sức người. Trong khi đó, máy sấy dạng băng chuyền vận hành tự động liên tục, vật liệu tự chạy trên lưới tải không cần dùng xe goòng, tiết kiệm tối đa nhân công.

Câu 2: Làm sao để vật liệu ở tầng trên rơi xuống tầng dưới không bị dồn đống?
Trả lời: Tại các điểm chuyển tầng của máy sấy đa tầng, các kỹ sư thiết kế các máng dẫn hướng nghiêng góc tiêu chuẩn kết hợp với việc cài đặt tốc độ băng tải tầng dưới nhanh hơn hoặc bằng tầng trên, giúp vật liệu tự động dàn đều khi rơi xuống.

Câu 3: Thiết bị này có sấy được các loại bột mịn không?
Trả lời: Nếu là bột siêu mịn tự do thì không nên dùng sấy băng tải vì dòng gió đối lưu mạnh sẽ thổi bay bột gây bụi bẩn và thất thoát qua mắt lưới. Sấy băng tải chỉ phù hợp cho bột đã qua công đoạn ép đùn tạo hạt, tạo viên hoặc dạng bánh bùn ẩm.

Câu 4: Làm thế nào để điều chỉnh độ ẩm của thành phẩm đầu ra?
Trả lời: Bạn có thể điều chỉnh linh hoạt bằng 2 cách: tăng/giảm nhiệt độ cài đặt của buồng sấy hoặc tăng/giảm tốc độ chạy của băng tải (chạy chậm lại thì thời gian sấy lâu hơn, thành phẩm sẽ khô hơn).

Câu 5: Hệ thống này có tốn diện tích lắp đặt không?
Trả lời: Nếu dùng dòng đơn tầng thì chiều dài máy sẽ rất lớn. Tuy nhiên, bằng việc áp dụng công nghệ băng tải đa tầng xếp chồng, diện tích mặt sàn nhà xưởng có thể tiết kiệm được từ 60% - 70% mà vẫn giữ nguyên năng suất sấy.



11. Xu hướng phát triển và công nghệ mới trong tương lai

Xu hướng công nghệ mới hiện nay là việc ứng dụng Máy sấy băng tải kết hợp bơm nhiệt (Heat Pump Belt Dryer) vận hành ở dải nhiệt độ thấp (40°C - 60°C). Thay vì xả bỏ hoàn toàn không khí mang ẩm ra ngoài, hệ thống sử dụng giàn lạnh để ngưng tụ tách nước hoàn toàn, giữ lại nhiệt năng và thổi ngược khí khô nóng trở lại buồng sấy. Công nghệ chu trình kín này giúp tiết kiệm tới 60% điện năng tiêu thụ và bảo vệ môi trường tuyệt đối.



12. ABM Việt Nam – Nhà cung cấp giải pháp Máy sấy dạng băng tải tự động, chất lượng cao hàng đầu

Việc đầu tư một hệ thống sấy băng tải công nghiệp đòi hỏi sự tính toán chuẩn xác về phân bổ lưu lượng gió, kết cấu cơ khí chịu nhiệt bền bỉ để đảm bảo hệ thống vận hành trơn tru dài lâu.

Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị uy tín hàng đầu, chuyên phân phối các dòng sản phẩm Máy sấy dạng băng tải thế hệ mới với những giá trị vượt trội:

• Chất lượng cao tiêu chuẩn công nghiệp: Toàn bộ hệ thống khung vỏ, lưới băng tải được gia công cơ khí chính xác từ thép không gỉ cao cấp vững chắc, có khả năng chịu lực dập và tải trọng lớn ổn định.
• Vận hành tự động hóa hoàn toàn: Hệ thống điều khiển tích hợp PLC/HMI thông minh giúp đồng bộ hóa hoàn toàn từ khâu cấp liệu, tốc độ chạy xích tải đến kiểm soát nhiệt độ đa vùng độc lập theo thời gian thực.
• Tốc độ sấy nhanh, năng suất tối ưu: Thiết kế khí động học đối lưu cưỡng bức tiên tiến giúp dòng khí nóng phân bổ xuyên sâu qua lớp vật liệu một cách tối ưu, đẩy nhanh tốc độ bốc hơi nước tối đa.
• Bền bỉ và vận hành ổn định 24/7: Linh kiện cơ khí truyền động, động cơ giảm tốc và hệ thống biến tần được nhập khẩu chính hãng từ các thương hiệu toàn cầu, giúp máy chạy êm ái, bền bỉ bền vững theo thời gian với tỷ lệ sự cố bằng không.

Đội ngũ kỹ sư giàu kinh nghiệm của ABM Việt Nam luôn sẵn sàng hỗ trợ quý doanh nghiệp từ khâu khảo sát thực tế tính chất nguyên liệu, tư vấn tính toán kích thước cấu hình máy phù hợp tối ưu, lắp đặt chuyển giao công nghệ trọn gói tận nơi.
