Máy kiểm tra chất lượng nắp, đóng nắp, siết nắp, rò rỉ từ nắp

Máy kiểm tra chất lượng nắp, đóng nắp, siết nắp, rò rỉ từ nắp

Trong các dây chuyền đóng chai công nghiệp hiện đại, công đoạn đóng nắp quyết định trực tiếp đến độ kín và thời hạn bảo quản của thành phẩm. Việc nắp chai bị lệch ren, thiếu lực siết, rách vòng bảo hiểm hoặc mất gioăng cao su sẽ dẫn đến hiện tượng xì hở, làm rò rỉ dung chất và nhiễm khuẩn sản phẩm bên trong. Để giải quyết triệt để vấn đề này, hệ thống máy kiểm tra chất lượng nắp tự động chính là giải pháp công nghệ then chốt ở cuối dòng sản phẩm, giúp các doanh nghiệp số hóa quy trình quản lý chất lượng (QA/QC) và bảo vệ tối đa uy tín thương hiệu.

Bài viết này cung cấp một cái nhìn toàn diện mang tính kỹ thuật chuyên sâu về cấu tạo, nguyên lý vận hành và tiêu chí lựa chọn dòng máy test nắp chai công nghiệp, hỗ trợ đắc lực cho các kỹ sư hệ thống, bộ phận thu mua vật tư và các chủ doanh nghiệp.



1. Định nghĩa Máy kiểm tra chất lượng nắp là gì?

Máy kiểm tra chất lượng nắp (tiếng Anh thường gọi là Cap quality checking machine) là thiết bị giám sát chất lượng tự động hóa, chuyên dùng để phát hiện, phân loại và loại bỏ các sản phẩm bị lỗi trong quá trình đóng nắp bao bì.

Thiết bị này bao gồm cả hệ thống máy kiểm tra chất lượng đóng nắp và máy kiểm tra độ kín đóng nắp vận hành liên tục trực tiếp trên băng tải cao tốc. Máy ứng dụng công nghệ xử lý ảnh camera hoặc cảm biến lực ép để nhận diện mọi khuyết tật hình học và cơ lý của nắp chai mà không làm ảnh hưởng đến cấu trúc nguyên vẹn của sản phẩm đạt chuẩn.



2. Cấu tạo chi tiết của Máy kiểm tra chất lượng nắp

Một hệ thống máy kiểm tra rò rỉ đóng nắp công nghiệp tiêu chuẩn được module hóa thành các phân hệ chính sau:

• Hệ thống Camera & Cảm biến quang học: Sử dụng các camera công nghiệp độ phân giải cao bố trí ở các góc xung quanh cổ chai để chụp ảnh toàn diện nắp từ phía trên (Top view) và nằm ngang (Side view).
• Hệ thống chiếu sáng LED chuyên dụng: Đèn LED vòng hoặc đèn thanh với bước sóng ánh sáng phù hợp để triệt tiêu bóng đổ, làm nổi bật đường ren, khoảng cách nắp và vòng bảo hiểm (Tamper-evident band).
• Cơ cấu ép tải cảm biến lực (Squeeze Module): Đối với các dòng máy test độ kín, phân hệ này gồm hai đai mềm song song ép nhẹ vào thân chai để tạo áp suất bên trong, hỗ trợ cảm biến đo độ sụt áp hoặc độ phồng của nắp.
• Bộ phận điều khiển trung tâm: Máy tính công nghiệp (IPC) hoặc PLC tốc độ cao, tích hợp phần mềm thuật toán xử lý ảnh truyền thông số để ra quyết định cách ly hàng lỗi trong mili-giây.
• Cơ cấu chấp hành loại bỏ (Rejector): Thanh đẩy khí nén (Pusher) hoặc cánh tay gạt cơ học (Flipper) đẩy sản phẩm lỗi sang làn riêng.



3. Nguyên lý hoạt động và Phân tích thuật toán logic

Quy trình vận hành chuyển động của hệ thống tuân theo hai nguyên lý kiểm tra độc lập hoặc tích hợp song song:

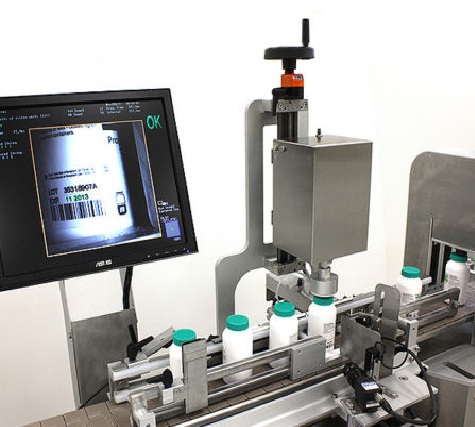

Nguyên lý kiểm tra ngoại quan bằng xử lý ảnh (Vision Inspection)

Khi chai dịch chuyển qua cảm biến trigger, hệ thống đèn LED bật sáng và camera chụp lại hình ảnh nắp chai theo thời gian thực (Real-time). Phần mềm xử lý ảnh chuyển đổi ma trận điểm ảnh thành dữ liệu số, đo đạc khoảng cách từ chân nắp đến vành cổ chai để xác định góc nghiêng (Skewed cap). Thuật toán cũng tự động kiểm tra xem nắp có bị quá cao (High cap), thiếu nắp (Missing cap), hay vòng bảo hiểm có bị đứt gãy không. Nếu vượt quá dải dung sai, máy xuất lệnh kích hoạt xi-lanh gạt sản phẩm lỗi ra ngoài.

Nguyên lý kiểm tra độ kín bằng cảm biến áp lực cơ học (Capping leak tester)

Chai đi qua hai dải băng tải ép gia tải. Nếu nắp chai bị hở hoặc hỏng gioăng, khí/chất lỏng bên trong sẽ rò rỉ ra ngoài khi bị ép, làm giảm lực phản hồi lên cảm biến hoặc nắp chai không bị phồng lên như tiêu chuẩn. Cảm biến áp suất vi sai thu nhận xung tín hiệu điện áp này để định vị chính xác chai lỗi.

[Chai qua Cảm biến] ──> [Camera chụp / Băng tải cơ học ép] ──> [IPC/PLC xử lý dữ liệu]

                                                                        │ (Đối chiếu dải dung sai)

[Nhóm Đạt chuẩn (Pass)] <── [Cơ cấu gạt/đẩy kích hoạt] <────────────────┘



4. Đặc điểm và Lợi ích vượt trội cho nhà máy

Đặc điểm kỹ thuật nổi bật

• Vận hành không tiếp xúc (đối với dòng Vision): Đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm tuyệt đối và tránh làm trầy xước bề mặt nắp.
• Tốc độ xử lý siêu cao: Đáp ứng mượt mà cho các dây chuyền đóng chai cao tốc với năng suất từ 12.000 đến hơn 60.000 chai/giờ.
• Thiết kế Modular linh hoạt: Dễ dàng điều chỉnh chiều cao cụm cảm biến camera bằng trục ren khi nhà máy thay đổi từ chạy chai cổ lùn sang chai cổ cao.

Lợi ích kinh tế trực tiếp

• Triệt tiêu rủi ro hàng lỗi lọt ra thị trường: Ngăn chặn tuyệt đối tình trạng chai bị rò rỉ làm hỏng các thùng carton trong quá trình lưu kho trung chuyển, tránh chi phí thu hồi đắt đỏ.
• Giám sát và tối ưu máy đóng nắp (Capper): Hệ thống tự động thống kê lỗi. Nếu phát hiện một loại lỗi nắp lệch ren lặp lại liên tục, máy sẽ phát cảnh báo giúp kỹ sư biết ngay đầu siết nắp nào của máy đóng nắp phía trước đang bị mòn hoặc lệch lực Torque.
• Cắt giảm chi phí nhân công: Thay thế hoàn toàn bước soi đèn kiểm tra bằng mắt của công nhân, loại bỏ sai sót do mệt mỏi thị giác gây ra.

5. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Khi lập bảng đặc tính kỹ thuật (Datasheet) phục vụ quá trình thu mua, bộ phận kỹ thuật cần đồng bộ các thông số cốt lõi sau:

Thông số kỹ thuật	Ý nghĩa kỹ thuật & Tiêu chuẩn khuyến nghị
Loại nắp và Bao bì (Cap & Container Type)	Nắp ren nhựa, nắp nhôm giật (Ropp), nắp vương miện (Crown), hay nắp nhấn (Push-pull) để cấu hình thuật toán quét phù hợp.
Kích thước khuyết tật phát hiện nhỏ nhất	Độ lệch ren tối thiểu có thể phát hiện (ví dụ: góc nghiêng nắp ≥ 0.5 mm, độ cao nắp lệch ≥ 0.3 mm).
Tốc độ kiểm tra tối đa (Max Inspection Speed)	Số lượng chai hệ thống có thể xử lý trong một phút hoặc vận tốc tuyến tính của băng tải (m/s).
Cấp bảo vệ vỏ thiết bị (IP Rating)	Khu vực đóng nắp thường có độ ẩm cao hoặc bọt tràn. Bắt buộc chọn vỏ Inox 304 có cấp bảo vệ tối thiểu IP65 để đảm bảo độ bền linh kiện.



6. Quy trình Vận hành – Bảo trì – Bảo dưỡng định kỳ an toàn

• Vệ sinh quang học hàng ngày: Dùng khăn mềm và dung dịch lau kính chuyên dụng làm sạch bề mặt lăng kính bảo vệ camera, đèn LED. Tuyệt đối không để bụi mịn hoặc vệt nước bắn bám trên mắt đọc vì sẽ gây ra hiện tượng báo lỗi sai (False Reject).
• Thử nghiệm mẫu lỗi đầu ca (Challenge Test): Đầu ca làm việc, kỹ sư nên chủ động đưa thử 1 chai bị lệch nắp và 1 chai không có nắp chạy qua máy để kiểm tra xem cơ cấu chấp hành có gạt chính xác 100% hay không.
• Bảo trì hệ thống cơ - khí nén: Kiểm tra bộ lọc tách nước của nguồn khí nén cấp cho xi-lanh gạt; kiểm tra độ mòn của đai xích tải khu vực gạt để đảm bảo cơ cấu tác động đủ lực và đúng thời điểm.



7. Xu hướng phát triển và Công nghệ mới

• Ứng dụng Trí tuệ nhân tạo (AI Deep Learning): Phần mềm tự động học hỏi qua hàng nghìn hình ảnh mẫu nắp, có khả năng phân biệt chính xác giữa một vết xước màu vô hại trên bề mặt nắp với một vết nứt vật lý nguy hại gây hở cổ chai.
• Hệ thống kết nối IoT Cloud: Tự động đồng bộ báo cáo số liệu chai lỗi về máy tính trung tâm của phòng quản lý chất lượng, đưa ra các phân tích xu hướng hoạt động của toàn bộ dây chuyền đóng chai theo thời gian thực.



8. Công ty TNHH Công Nghệ ABM Việt Nam – Nhà cung cấp Giải pháp Máy kiểm tra chất lượng nắp hàng đầu

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp nâng cao tính tự động hóa và tối ưu hóa công đoạn kiểm soát chất lượng đóng chai, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác công nghệ chiến lược đáng tin cậy.

Chúng tôi chuyên sâu phân phối, tích hợp và chuyển giao các dòng máy kiểm tra chất lượng nắp thế hệ mới với những ưu thế vượt trội:

• Chất lượng cao tiêu chuẩn quốc tế: Hệ thống linh kiện camera, thấu kính méo thấp, module đèn chiếu sáng và cảm biến áp lực được nhập khẩu chính hãng từ các thương hiệu đầu ngành của Đức, Nhật Bản và Mỹ.
• Tự động hóa hoàn toàn & Tốc độ cao: Thuật toán xử lý hình ảnh và xung tín hiệu siêu tốc, đáp ứng hoàn hảo cho các dây chuyền đóng chai công suất lớn, vận hành mượt mà không gây hiện tượng nghẽn dòng sản phẩm.
• Vận hành bền bỉ & Ổn định tuyệt đối: Kết cấu cơ khí Inox dày dặn chống rung lắc tối ưu, bo mạch cách ly chống nhiễu điện từ trường của nhà máy, đảm bảo máy hoạt động 24/7 với tỷ lệ dừng máy lỗi (Down-time) gần như bằng không.

Để đội ngũ kỹ sư giàu kinh nghiệm của ABM Việt Nam hỗ trợ tính toán tiêu chuẩn quang học và lập phương án giải pháp tối ưu nhất cho nhà máy, xin bạn vui lòng chia sẻ thêm một vài chi tiết:

• Doanh nghiệp bạn đang sử dụng loại nắp chai cụ thể nào (Nắp ren nhựa, nắp nhôm Ropp, nắp nhấn,...) và kích thước đường kính nắp bao nhiêu mm?
• Chai đựng sản phẩm là loại chai nhựa PET trong suốt hay chai thủy tinh sẫm màu?
• Năng suất yêu cầu của dây chuyền hiện tại là khoảng bao nhiêu chai trong một giờ?
