Thiết bị cô đặc chân không là giải pháp công nghệ tối ưu hàng đầu trong quy trình chế biến dược liệu, thực phẩm và hóa chất. Bằng cách làm giảm nhiệt độ sôi của dung môi trong môi trường áp suất âm, hệ thống này giúp bảo toàn nguyên vẹn hàm lượng hoạt chất sinh học, màu sắc và hương vị tự nhiên của sản phẩm. Bài viết chuyên sâu dưới đây phân tích chi tiết từ kết cấu cơ khí đến nguyên lý vận hành kỹ thuật, hỗ trợ các kỹ sư và nhà quản lý lựa chọn thiết bị phù hợp nhất cho doanh nghiệp.

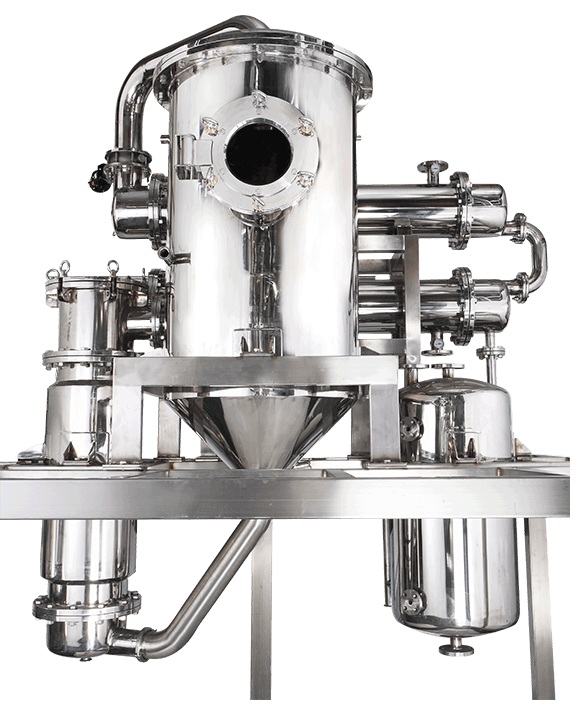

1. Thiết bị cô đặc chân không là gì?

Thiết bị cô đặc chân không (trong kỹ thuật công nghiệp gọi là Vacuum concentration equipment hoặc Cacuum concentrator) là hệ thống gia nhiệt kín kết hợp với áp suất âm. Thiết bị này có nhiệm vụ làm bay hơi một phần dung môi (thường là nước hoặc cồn) của dung dịch ban đầu nhằm tăng nồng độ chất tan đến mức yêu cầu. Do vận hành dưới áp suất khí quyển sụt giảm sâu, chất lỏng có thể sôi và bay hơi mạnh mẽ ở mức nhiệt rất thấp (chỉ từ 40°C đến 70°C thay vì 100°C), ngăn ngừa hiện tượng phân hủy nhiệt.

2. Ứng dụng thực tế trong ngành công nghiệp

Thiết bị này được ứng dụng rộng rãi nhờ khả năng xử lý các dung dịch nhạy cảm với nhiệt độ cao:

• Ngành dược phẩm & Y học cổ truyền: Sử dụng làm máy cô đặc chân không nấu cao thuốc, cô đặc dịch chiết dược liệu, thảo mộc, đông trùng hạ thảo nhằm giữ nguyên dược tính của các hợp chất saponin, vitamin, protein.
• Ngành công nghiệp thực phẩm: Ứng dụng trong dây chuyền sản xuất nước ép trái cây cô đặc, mật ong, nước mắm cao đạm, sữa đặc, tương cà, tương ớt.
• Ngành hóa chất & Môi trường: Thu hồi dung môi hữu cơ tái chế, cô đặc chất thải lỏng để xử lý tuần hoàn.



3. Đặc điểm và lợi ích vượt trội

Vận hành nồi cô đặc chân không mang lại những lợi ích kinh tế - kỹ thuật vượt bậc so với phương pháp cô hở truyền thống:

• Bảo toàn chất lượng cảm quan: Sản phẩm không bị biến tính, không bị khét, giữ được màu sắc tươi nguyên và mùi vị đặc trưng do không bị oxy hóa ở nhiệt độ cao.
• Tốc độ bay hơi cực nhanh: Sự chênh lệch áp suất lớn kết hợp diện tích truyền nhiệt tối ưu giúp đẩy nhanh quá trình bốc hơi dung môi, rút ngắn 50-70% thời gian chưng cất.
• Tiết kiệm năng lượng điện - hơi: Nhờ nhiệt độ sôi thấp, lượng nhiệt cung cấp cho lớp áo bọc bồn giảm đáng kể, tối ưu chi phí vận hành cho nhà máy.
• Hệ thống tuần hoàn khép kín: Khả năng ngưng tụ và thu hồi lại tới 95-98% dung môi (như cồn) để tái sử dụng, tránh hao hụt và bảo vệ môi trường sạch.



4. Phân loại cấu hình hệ thống cô đặc chân không

Tùy thuộc vào kết cấu truyền nhiệt và phương thức cấp liệu, hệ thống cô đặc chân không được phân nhóm như sau:

• Thiết bị cô đặc màng rơi (Falling Film Evaporator): Dung dịch chảy thành một màng mỏng dọc theo thành ống truyền nhiệt. Loại này có thời gian lưu nhiệt cực ngắn, chuyên dùng cho dịch lỏng loãng, nhạy cảm nhiệt cao (như sữa, nước trái cây).
• Thiết bị cô đặc tuần hoàn cưỡng bức (Forced Circulation): Sử dụng bơm tuần hoàn đẩy dòng dịch chuyển động tốc độ cao qua bộ trao đổi nhiệt. Phù hợp cho dung dịch có độ nhớt cao, có xu hướng bám cặn hoặc kết tinh.
• Nồi cô đặc chân không có cánh khuấy (Batch Concentrator): Vận hành theo mẻ, tích hợp cánh gạt cơ học thích hợp cho việc cô đặc các loại cao đặc, gel, mật ong có độ đặc quánh tăng dần ở cuối chu trình.

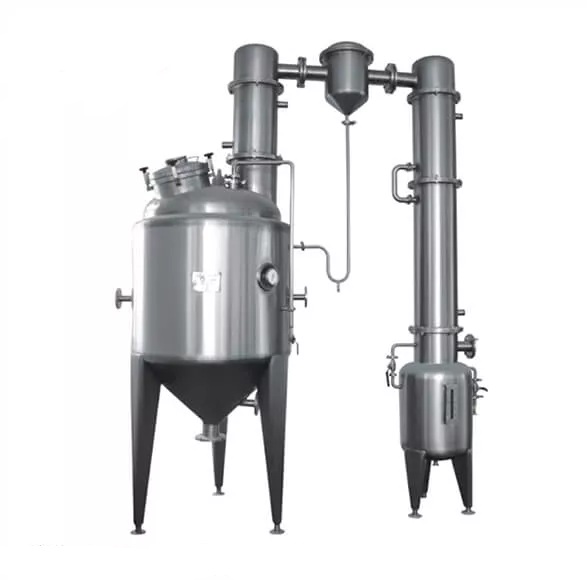

5. Cấu tạo chi tiết của bồn cô đặc chân không

Một bồn cô đặc chân không (Vacuum concentration tank) tiêu chuẩn bao gồm các bộ phận cơ khí chính sau:

1. Thân bồn chính (Evaporator Body): Cấu tạo bồn 3 lớp bằng vật liệu Inox 316L. Lớp trong cùng chứa nguyên liệu; lớp giữa chứa môi chất gia nhiệt (nước nóng hoặc hơi nước áp lực); lớp ngoài cùng là bông thủy tinh bảo ôn cách nhiệt.
2. Hệ thống cánh khuấy và dao gạt: Gồm motor giảm tốc kết hợp cánh khuấy neo và các lưỡi gạt Teflon (PTFE) liên tục quét sát thành vách bồn, triệt tiêu hiện tượng dính cháy, bám dính cục bộ.
3. Hệ thống ngưng tụ (Condenser): Bộ trao đổi nhiệt dạng ống chùm hoặc ống lồng dùng nước mát tuần hoàn từ tháp giải nhiệt để hóa lỏng toàn bộ hơi dung môi bốc lên từ bồn chính.
4. Bình chứa nước ngưng (Receiver Tank): Nơi tích tụ dung môi hoặc nước sau khi ngưng tụ để xả ra ngoài định kỳ mà không làm mất áp suất chân không.
5. Hệ thống bơm hút chân không (Vacuum Pump System): Thường sử dụng bơm chân không vòng nước 2 cấp nhằm tạo ra và duy trì áp suất âm sâu ổn định.
6. Tủ điều khiển trung tâm: Hệ thống PLC/HMI kiểm soát lưu lượng hơi, tốc độ khuấy, hiển thị trực quan áp suất âm và nhiệt độ mẻ dịch.



6. Nguyên lý hoạt động kỹ thuật

Quy trình công nghệ của một Vacuum concentration system diễn ra tuần tự qua các giai đoạn:

• Hút liệu chân không: Khởi động bơm chân không để rút toàn bộ không khí ra ngoài bồn chính đạt mức áp suất cài đặt (thường từ -0.08 MPa đến -0.095 MPa). Lực hút chênh lệch áp suất tự động kéo dịch liệu loãng từ bể chứa vào bồn cô đặc.
• Gia nhiệt và làm sôi nhiệt độ thấp: Môi chất nhiệt (hơi nước áp lực hoặc nước nóng) được cấp vào lớp áo bọc bồn để truyền nhiệt gián tiếp qua thành inox. Do áp suất âm sâu, dung dịch bắt đầu sôi sùng sục và bốc hơi nước mạnh mẽ ở dải nhiệt độ thấp lý tưởng từ 50 - 65°C.
• Ngưng tụ và tách dung môi: Hơi dung môi bay lên đỉnh bồn đi qua bộ ngưng tụ. Tại đây, dòng nước lạnh tuần hoàn làm lạnh đột ngột ép hơi ngưng tụ thành chất lỏng rồi chảy về bình chứa nước ngưng.
• Xả liệu cao đặc: Cánh khuấy liên tục đảo trộn để đồng nhất độ đặc của dịch thuốc. Khi mẫu thử đạt độ brix (độ nồng độ) tiêu chuẩn, kỹ thuật viên khóa van chân không, mở van phá bọt để đưa bồn về áp suất khí quyển rồi xả cao đặc ra ngoài qua van đáy bồn.



7. Cách lựa chọn sản phẩm phù hợp cho doanh nghiệp

Để chọn mua được một hệ thống thiết bị cô đặc đạt hiệu quả kinh tế tối ưu, phòng thu mua và kỹ thuật nên đồng bộ các tiêu chí:

• Tính chất của nguyên liệu đầu vào: Nếu dung dịch loãng và dễ bay hơi, nên chọn hệ cô màng rơi liên tục. Nếu sản phẩm cuối cùng là cao đặc sền sệt (như cao xương, cao dược liệu đặc), bắt buộc phải chọn dòng bồn có cánh khuấy cơ học lực momen lớn.
• Dung tích sản xuất: Xác định rõ lượng dung dịch cần xử lý mỗi mẻ để chọn dung tích phù hợp (ví dụ: bồn công nghiệp lớn từ 500L, 1000L đến 3000L hoặc nồi thí nghiệm 50L, 100L).
• Vật liệu và độ bóng bề mặt: Toàn bộ bề mặt tiếp xúc sản phẩm phải là Inox 316L đạt độ nhẵn gương để chống ăn mòn axit/kiềm hữu cơ và dễ vệ sinh CIP.



8. Các thông số kỹ thuật cơ bản cần lưu ý

• Khả năng bay hơi (Evaporation Capacity): Tính bằng kg/giờ (lượng dung môi bốc hơi được trong một giờ). Đây là thông số quan trọng nhất quyết định tốc độ của máy.
• Diện tích truyền nhiệt (Heating Area): Đo bằng m², diện tích càng lớn thì tốc độ trao đổi nhiệt càng nhanh.
• Độ chân không làm việc (Working Vacuum Degree): Khả năng rút áp suất âm sâu (yêu cầu đạt từ -0.08 MPa đến -0.095 MPa).
• Tốc độ và công suất cánh khuấy: Số vòng quay trên phút (rpm) và công suất motor khuấy (kW).



9. Lưu ý khi vận hành – Bảo trì – Bảo dưỡng chuẩn kỹ thuật

• Kiểm soát bọt khí (Hiện tượng cuốn dịch): Khi cô đặc các dung dịch chứa nhiều saponin (như nhân sâm, đinh lăng) rất dễ sinh bọt lớn, bọt dâng cao sẽ bị hút theo đường hơi sang bộ ngưng tụ gây hao hụt thuốc. Kỹ thuật viên phải điều chỉnh độ chân không từ từ và sử dụng van phá bọt khi cần thiết.
• Tuyệt đối không chạy khô cánh gạt: Không bật motor cánh khuấy khi trong bồn không có chất lỏng bôi trơn, ma sát khô sẽ làm mài mòn, xước hỏng lưỡi gạt Teflon và xước mặt inox bồn.
• Vệ sinh sau mỗi mẻ: Sử dụng hệ thống vòi phun quay CIP để rửa sạch cặn bám, tránh tình trạng mẻ thuốc sau bị nhiễm chéo hoặc cặn bám đóng cặn dày làm giảm hệ số truyền nhiệt ở mẻ sau.

10. Xu hướng phát triển và công nghệ mới

• Hệ thống cô đặc chân không đa hiệu (Multiple-effect Evaporation): Kết nối nhiều nồi cô nối tiếp nhau, hơi thứ của nồi trước được dùng làm hơi đốt cho nồi sau. Công nghệ này giúp tiết kiệm tới 40-60% lượng hơi đốt tiêu thụ.
• Công nghệ tái nén hơi cơ học (MVR - Mechanical Vapor Recompression): Sử dụng máy nén ly tâm nâng nhiệt độ và áp suất của hơi thứ rồi đưa ngược lại làm nguồn nhiệt đốt chính, giúp giảm thiểu tối đa năng lượng tiêu thụ bên ngoài.
• Tích hợp cảm biến đo độ Brix online: Cho phép theo dõi chính xác nồng độ đậm đặc của chất tan theo thời gian thực hiển thị trên màn hình máy tính mà không cần phải dừng máy lấy mẫu thủ công.



11. Câu hỏi thường gặp (FAQ)

1. Tại sao nhiệt độ sôi trong bồn đột ngột tăng cao dù đang bật bơm chân không?
   • Trả lời: Nguyên nhân do độ chân không bị sụt giảm, cần kiểm tra gioăng cao su nắp bồn có bị hở không, van xả liệu đáy bồn đã đóng khít chưa hoặc lưu lượng nước mát cấp vào bơm chân không vòng nước bị thiếu hụt.
2. Có thể cô đặc dung dịch cồn bằng thiết bị này không?
   • Trả lời: Hoàn toàn được. Hệ thống kín giúp thu hồi cồn đạt tỷ lệ cao. Tuy nhiên, khi cô dịch cồn, toàn bộ hệ thống motor, tủ điện và cảm biến phải sử dụng dòng chống cháy nổ (Explosion-proof) đạt tiêu chuẩn an toàn.
3. Làm thế nào để biết cao thuốc đã đạt độ đặc yêu cầu mà không làm mất chân không bồn?
   • Trả lời: Bồn được thiết kế một van lấy mẫu chân không chuyên dụng (sampling valve) hoặc tích hợp kính quan sát có đèn chiếu sáng kết hợp với cảm biến đo tỷ trọng/độ brix lắp sẵn trong lòng bồn.
4. Hệ thống ngưng tụ dùng nguồn nước lạnh bao nhiêu độ là tối ưu?
   • Trả lời: Nước mát tuần hoàn từ tháp giải nhiệt nên duy trì dưới 30°C. Đối với các dung môi dễ bay hơi ở nhiệt độ thấp, nên kết nối hệ thống với máy làm lạnh nước (Chiller) để cấp nước lạnh từ 5 - 10°C giúp ngưng tụ triệt để nhất.
5. Bao lâu thì cần kiểm tra và bảo dưỡng bơm hút chân không?
   • Trả lời: Đối với bơm vòng nước, cần kiểm tra nguồn nước cấp liên tục hàng ngày. Định kỳ 3-6 tháng nên xả cặn trong buồng bơm và bôi trơn vòng bi motor để đảm bảo áp suất hút sâu ổn định.



12. ABM Việt Nam – Nhà cung cấp thiết bị cô đặc chân không tự động chất lượng cao uy tín

Việc đầu tư một hệ thống chưng cất, cô đặc đòi hỏi tính chính xác tuyệt đối trong chế tạo cơ khí áp lực và am hiểu sâu sắc về công nghệ nhiệt. Công ty TNHH Công Nghệ ABM Việt Nam tự hào là đơn vị uy tín hàng đầu, chuyên cung cấp các dòng máy cô đặc chân không tự động thế hệ mới đạt tiêu chuẩn quốc tế khắt khe.

Hệ thống thiết bị do ABM Việt Nam cung cấp khẳng định những thế mạnh kỹ thuật vượt trội:

• Chất lượng cao & Bền bỉ xuất sắc: Toàn bộ thân bồn, đường ống công nghệ và chi tiết tiếp xúc nguyên liệu được chế tác hoàn thiện từ thép không gỉ SUS316L cao cấp, hàn bằng công nghệ Argon đánh bóng gương, chịu áp suất âm sâu vững chắc, vận hành bền bỉ liên tục.
• Tốc độ bốc hơi cao & Hoạt động ổn định: Sử dụng hệ thống bơm chân không hiệu suất cao kết hợp bộ trao đổi nhiệt tính toán tối ưu, giúp tăng tốc chu trình cô đặc, nâng cao hiệu suất dòng chảy và giảm thiểu tối đa chi phí điện năng.
• Tự động hóa thông minh chuẩn GMP: Hệ thống điều khiển tích hợp đồng bộ giúp doanh nghiệp kiểm soát nghiêm ngặt các thông số kỹ thuật, dễ dàng lưu trữ và thẩm định quy trình xưởng sản xuất.



ABM là đơn vị cung cấp máy móc, thiết bị cô đặc chân không để chiết xuất nguyên liệu như  y học cổ truyền, thuốc tây y, thảo dược, đường, tinh bột, bột ngọt, nước trái cây, nước, sản phẩm sữa, công nghiệp hóa chất, v.v. vật liệu.…ABM có thể thiết kế các hệ thống cô đặc chân không khác nhau tùy theo nhu cầu khách hàng

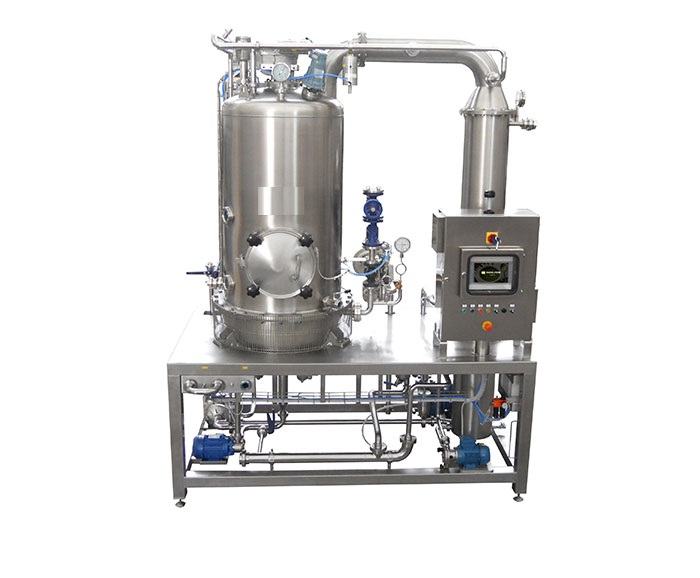

TÍNH NĂNG, THÔNG SỐ KỸ THUẬT:

- Máy dễ vận hành và tốc độ cô đặc cao, đáp ứng tiêu chuẩn GMP.

- Toàn bộ thân bằng thép không gỉ, tiết kiệm diện tích và vận hành dễ dàng.

Model	ABM-500SJH	ABM-1000SJH	ABM-1500SJH	ABM-2000SJH	ABM-3000SJH
Công suất cô đặc (kg/ h)	500	1000	1500	2000	3000
Khí nén tiêu hao (kg/ h)	380	750	1100	1600	2500
Nhiệt độ (° C)	55-90 (Tùy model)
Công suất chân không (Mpa)	0.02-0.08 (Tùy model)
Kích thước (m) L * W * H	4,5 * 1 * 3,2	5,5 * 1,1 * 3,8	6,3 * 1,2 * 4,3	6,6 * 1,3 * 4,5	7 * 1.4 * 5.1
Nước tuần hoàn (T/ H)	10-15	20-30	30-40	40-50	50-60
