Trong quy trình chế biến các sản phẩm dạng lỏng, sệt hoặc nhũ tương, hiện tượng tách lớp, phân tầng hay lắng cặn luôn là thách thức lớn đối với nhà sản xuất. Để giải quyết triệt để vấn đề này, việc ứng dụng thiết bị đồng hóa áp lực cao là giải pháp công nghệ bắt buộc. Hệ thống này giúp nghiền nhỏ, làm mịn và phân tán đều các hạt pha phân tán đến kích thước nanomet, mang lại độ ổn định tuyệt đối cho cấu trúc sản phẩm mà không cần lạm dụng phụ gia liên kết.

Bài viết dưới đây cung cấp thông tin chuyên sâu từ cấu tạo kỹ thuật, nguyên lý vận hành đến tiêu chí lựa chọn thiết bị tối ưu dành cho các chủ doanh nghiệp, bộ phận thu mua và đội ngũ kỹ sư công nghệ.

1. Định nghĩa và Ứng dụng của High-pressure homogenizer

Định nghĩa

Thiết bị đồng hóa áp lực cao (tên tiếng Anh: High-pressure homogenizer) là thiết bị công nghệ chuyên dụng dòng cao áp, vận hành bằng cách sử dụng bơm piston chuyển động tịnh tiến để ép chất lỏng dưới áp suất cực lớn qua một khe hẹp của van đồng hóa. Quá trình này tạo ra các lực cơ học cực đại bao gồm lực cắt, lực va đập, gia tốc trọng trường và hiện tượng sụt áp đột ngột (xâm thực khí), giúp phá vỡ các giọt béo, hạt chất rắn thành kích thước siêu vi, phân tán đều vào pha liên tục.

Tùy thuộc vào thói quen thuật ngữ của từng phân ngành kỹ thuật, hệ thống này còn được gọi là máy đồng hóa áp lực cao, thiết bị đồng hóa áp suất cao, máy đồng hóa áp suất cao, thiết bị đồng hóa cao áp hoặc máy đồng hóa cao áp.

Ứng dụng thực tế trong công nghiệp

Hệ thống này đóng vai trò core trong quy trình R&D và sản xuất quy mô công nghiệp:

• Ngành Sữa và Đồ uống: Đồng hóa sữa tươi (ngăn tách béo), sữa hạt (đậu nành, hạnh nhân), nước trái cây, sinh tố, mật ong, nước sốt.
• Ngành Dược phẩm & Sinh học: Phân tán hạt thuốc nano, sản xuất nhũ tương tiêm truyền, phá vỡ tế bào (nấm men, vi khuẩn) để chiết xuất enzyme và protein.
• Ngành Hóa mỹ phẩm: Sản xuất kem dưỡng da, lotion, dầu gội, nước hoa, sơn, mực in cao cấp để tạo độ bóng và mịn tuyệt đối.

2. Đặc điểm kỹ thuật và Lợi ích vận hành vượt trội

Đặc điểm kỹ thuật nổi bật

• Đầu bơm cao áp nguyên khối: Bộ phận buồng bơm chịu áp lực được gia công CNC từ một khối inox đặc (thường là inox 316L hoặc Duplex), không gá hàn, chống rạn nứt tuyệt đối dưới áp suất hàng ngàn bar.
• Vật liệu van đồng hóa siêu cứng: Chi tiết van và bệ van tiếp xúc trực tiếp với lực va đập cực đại được chế tạo từ các vật liệu siêu bền như hợp kim Stellite, Ceramic hoặc Kim cương nhân tạo.
• Thiết kế chuẩn vệ sinh aseptic: Toàn bộ bề mặt tiếp xúc sản phẩm nhẵn bóng, không góc chết, tương thích hoàn toàn với hệ thống tự động vệ sinh tại chỗ CIP và tiệt trùng tại chỗ SIP.

Lợi ích cốt lõi mang lại cho sản phẩm và nhà máy

• Kéo dài thời hạn bảo quản tự nhiên: Sản phẩm sau đồng hóa có độ bền nhũ tương cực cao, không bị tách lớp, tách dầu hay lắng cặn trong suốt hạn sử dụng mà không cần dùng chất ổn định hóa học.
• Nâng cao cảm quan và hương vị: Làm mịn cấu trúc chất lỏng, giúp tăng độ đồng nhất, tăng độ đậm đặc cảm quan và giải phóng hương vị tự nhiên của nguyên liệu tốt hơn.
• Độ chính xác và độ bền vượt trội: Hệ thống truyền động cơ khí được bôi trơn cưỡng bức bằng dầu tuần hoàn, có két làm mát riêng, giúp máy vận hành liên tục 24/7 vô cùng bền bỉ.

3. Phân loại Cấu hình Thiết bị đồng hóa cao áp

Dựa trên quy trình công nghệ và số giai đoạn xử lý, máy được phân chia thành hai loại cấu hình chính:

Thiết bị đồng hóa một cấp (Single-Stage Homogenizer)

Sản phẩm chỉ đi qua một cụm van đồng hóa duy nhất dưới áp suất cao. Cấu hình này cực kỳ phù hợp cho các sản phẩm dạng sợi, dung dịch có hàm lượng chất rắn cao, nước sốt cà chua, nước trái cây hoặc ứng dụng phá vỡ tế bào sinh học.

Thiết bị đồng hóa hai cấp (Two-Stage Homogenizer)

Hệ thống tích hợp hai cụm van nối tiếp nhau. Cấp thứ nhất sử dụng áp suất cao (chiếm 80-85% tổng áp suất) để bẻ gãy các hạt béo. Cấp thứ hai chạy ở áp suất thấp hơn (chiếm 15-20%) nhằm mục đích phân tán, bóc tách các hạt vừa bị vỡ ra, ngăn chặn hiện tượng tụ tập, kết đám lại với nhau. Cấu hình này là tiêu chuẩn bắt buộc cho ngành sản xuất sữa tây, nhũ tương dược phẩm.

4. Cấu tạo và Nguyên lý hoạt động chi tiết

Một hệ thống high-pressure homogenizer vận hành dựa trên sự phối hợp đồng bộ giữa cụm truyền động động lực và cụm van cơ khí chính xác:

[Bơm Piston áp lực] ➔ [Buồng nén cao áp] ➔ [Van đồng hóa Cấp 1]

     ➔ [Van đồng hóa Cấp 2 (nếu có)] ➔ [Đầu ra sản phẩm]

Chi tiết cấu tạo các bộ phận core

1. Cụm khối truyền động (Drive Block): Bao gồm động cơ chính, hệ thống bánh răng giảm tốc và trục khuỷu nối với các tay biên để chuyển đổi chuyển động quay thành chuyển động tịnh tiến của các piston.
2. Cụm Piston và Xi lanh (Piston & Cylinder Pack): Thường sử dụng hệ thống 3 hoặc 5 piston hoạt động lệch pha để điều hòa dòng chảy liên tục. Piston được chế tạo từ gốm kỹ thuật cao cấp, chịu mài mòn và chịu nhiệt ma sát cực tốt.
3. Hệ thống khối đầu bơm (Pump Block): Chứa các van một chiều (van nạp và van xả) đóng mở tự động bằng lò xo theo chu kỳ hút-nén của piston để định hướng dòng chất lỏng đi vào buồng cao áp.
4. Cụm van đồng hóa áp lực (Homogenizing Valve): Gồm bệ van, đĩa van và vòng tác động (impact ring). Khoảng cách giữa bệ van và đĩa van được điều khiển siết chặt bằng hệ thống lò xo cơ khí hoặc hệ thống thủy lực tự động để tạo ra áp suất cản lớn.

Nguyên lý hoạt động hành trình

Chất lỏng được các piston ép vào buồng nén với áp suất cực đại (từ 200 đến hơn 1500 bar). Khi dòng sản phẩm đi qua khe hẹp siêu nhỏ của van đồng hóa, vận tốc dòng chảy tăng vọt lên tới 200 - 300 m/s (tương đương tốc độ âm thanh). Sự tăng tốc đột ngột này làm áp suất tĩnh giảm mạnh xuống dưới áp suất hóa hơi của chất lỏng, sinh ra hàng triệu bong bóng khí li ti. Ngay khi bước ra khỏi khe van, áp suất tăng trở lại làm các bong bóng khí nổ tung dữ dội (hiện tượng xâm thực), kết hợp lực va đập mạnh vào vòng tác động tạo ra năng lượng khổng lồ bẻ gãy mọi cấu trúc hạt thô thành kích thước nano.

5. Các thông số kỹ thuật cơ bản cần lưu ý khi chọn sản phẩm

Để bộ phận thu mua và kỹ thuật nhà máy lựa chọn được dòng máy tương thích tốt nhất với dây chuyền chế biến, cần lưu ý các thông số kỹ thuật cốt lõi sau:

• Áp suất đồng hóa tối đa (Max Pressure): Tính bằng bar hoặc MPa (ví dụ: dòng chạy sữa thông thường chỉ cần 250 - 500 bar; dòng chạy dược phẩm nano hoặc phá tế bào yêu cầu từ 1000 đến 1500 bar).
• Lưu lượng thiết kế (Capacity): Tính bằng lít/giờ (L/h). Thông số này phải đồng bộ hoàn toàn với lưu lượng của hệ thống tiệt trùng UHT hoặc máy chiết rót phía sau để tránh hiện tượng tràn hoặc hụt liệu.
• Nhiệt độ đầu vào cho phép: Đồng hóa hiệu quả nhất khi sản phẩm được gia nhiệt tiền đồng hóa (đối với sữa thường từ 60 - 70°C để làm lỏng pha béo). Máy cần trang bị hệ thống gioăng phớt chịu nhiệt chuẩn Food-grade.
• Kiểu điều khiển áp suất: Chọn điều khiển siết van bằng tay quay cơ học (cho máy công suất nhỏ) hoặc điều khiển bằng cụm thủy lực/khí nén tự động kết nối PLC (cho dây chuyền tự động tốc độ cao).

6. Lưu ý quan trọng khi Vận hành - Bảo trì - Bảo dưỡng

• Tuyệt đối không để máy chạy khô (Dry Running): Nguồn cấp sản phẩm đầu vào phải luôn ổn định và liên tục. Nếu mất liệu, các piston gốm chạy tốc độ cao không được làm mát bởi chất lỏng sẽ lập tức bị cháy phớt, xước lòng xi lanh.
• Lọc sạch chất rắn thô trước khi đồng hóa: Các hạt chất rắn kích thước lớn hoặc dị vật kim loại lẫn trong dịch lỏng sẽ làm kẹt các van một chiều hoặc làm sứt mẻ bề mặt đĩa van đồng hóa siêu chính xác.
• Kiểm tra hệ thống nước làm mát phớt (Quench Water): Máy luôn có đường nước sạch chạy tuần hoàn phía sau piston để làm mát và rửa trôi dịch lỏng rò rỉ. Cần kiểm tra lưu lượng nước này trước mỗi ca chạy máy.
• Bảo dưỡng định kỳ các van một chiều: Các viên bi van hoặc nấm van một chiều phải chịu tần suất đóng mở hàng trăm lần/phút. Cần kiểm tra độ mòn và rà phẳng bề mặt tiếp xúc định kỳ để tránh hiện tượng tụt áp suất khi nén.

7. Xu hướng phát triển và Công nghệ mới

• Công nghệ van siêu tiết kiệm năng lượng (Efficiency Valve): Cải tiến hình học biên dạng của khe van giúp tạo ra lực xâm thực mạnh hơn ở mức áp suất thấp hơn, hỗ trợ doanh nghiệp tiết kiệm đến 20-30% điện năng tiêu thụ mà vẫn đạt độ mịn hạt tương đương.
• Thiết bị đồng hóa siêu cao áp (Ultra-High Pressure Homogenization - UHPH): Các dòng máy thế hệ mới có thể đẩy áp suất vận hành lên tới 2000 - 3000 bar. Ở dải áp suất này, lực ma sát và va đập sinh nhiệt có khả năng tiêu diệt vi sinh vật, mở ra xu hướng đồng hóa kết hợp tiệt trùng lạnh không dùng nhiệt.
• Hệ thống chẩn đoán lỗi thông minh qua cảm biến rung động: Tích hợp các đầu dò phân tích tần số rung của trục khuỷu và tay biên, giúp kỹ sư phát hiện sớm các dấu hiệu lỏng ổ bi hoặc mòn bánh răng trước khi xảy ra sự cố nghiêm trọng.

8. Câu hỏi thường gặp (FAQ)

1. Nên đặt máy đồng hóa trước hay sau hệ thống tiệt trùng UHT?

Trả lời: Phụ thuộc vào loại sản phẩm. Đối với sữa tươi tiệt trùng, máy đồng hóa thường được đặt ở công đoạn thượng nguồn (trước khi sấy nhiệt UHT) nếu dùng máy đồng hóa tiêu chuẩn. Nếu yêu cầu chất lượng cực cao chống tái tách béo, người ta đặt máy ở hạ nguồn (sau UHT) và bắt buộc phải dùng dòng máy đồng hóa vô trùng (Aseptic Homogenizer).

2. Tại sao áp suất hiển thị trên đồng hồ bị dao động liên tục, không ổn định?

Trả lời: Hiện tượng này chủ yếu do có bọt khí lọt vào buồng nén, hoặc do một trong các van một chiều ở đầu bơm bị kẹt, bị hở do dính cặn bẩn, khiến áp lực nén của các piston không đều nhau.

3. Van đồng hóa bằng chất liệu Tungsten Carbide và Ceramic có gì khác nhau?

Trả lời: Tungsten Carbide có độ dẻo cơ học tốt hơn, chịu được va đập mạnh, phù hợp cho dịch lỏng có chứa hạt chất rắn. Ceramic có độ cứng cao hơn và chống ăn mòn hóa chất axit tốt hơn nhưng giòn hơn, phù hợp cho các sản phẩm sữa, nước giải khát tiêu chuẩn.

4. Làm thế nào để biết sản phẩm đã đạt độ đồng hóa tối ưu hay chưa?

Trả lời: Nhà máy cần sử dụng máy đo kích thước hạt bằng kỹ thuật tán xạ laser (Laser Diffraction) trong phòng lab để phân tích chỉ số kích thước hạt trung bình (D₅₀, D₉₀). Đối với sữa, mục tiêu là đưa kích thước hạt béo xuống dưới 1 μm.

5. Thiết bị đồng hóa áp lực cao có tự vệ sinh bằng hệ thống CIP được không?

Trả lời: Hoàn toàn được. Các dòng máy hiện đại được thiết kế cơ cấu tự động nhả van đồng hóa hoàn toàn khi nhận tín hiệu chạy CIP, cho phép các dung dịch xút và axit tẩy rửa lưu thông tự do với lưu lượng lớn để làm sạch lòng bơm.

ABM Việt Nam – Nhà Cung Cấp Thiết Bị Đồng Hóa Áp Lực Cao Tự Động, Chất Lượng Hàng Đầu

Nếu doanh nghiệp của bạn đang tìm kiếm phương án đầu tư hệ thống vi hóa, nâng cấp chất lượng dịch lỏng với những đòi hỏi khắt khe nhất về chất lượng cao, tự động hóa đồng bộ, vận hành bền bỉ và ổn định, Công ty TNHH Công Nghệ ABM Việt Nam chính là đối tác chiến lược hàng đầu.

Khác biệt từ giải pháp của ABM Việt Nam:

• Thiết bị chất lượng chuẩn G7: ABM Việt Nam chuyên cung cấp các dòng máy đồng hóa áp lực cao nhập khẩu cao cấp. Hệ thống cơ khí đầu bơm siêu bền kết hợp động cơ lực kéo mạnh mẽ, đảm bảo thiết bị chịu áp lực cao liên tục mà không suy giảm hiệu suất.
• Giải pháp may đo theo công nghệ: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẽ phân tích kỹ lưỡng đặc tính độ nhớt, hàm lượng chất rắn của sản phẩm để tư vấn mức áp suất, lưu lượng và cấu hình van (1 cấp hay 2 cấp) tối ưu nhất cho bạn.

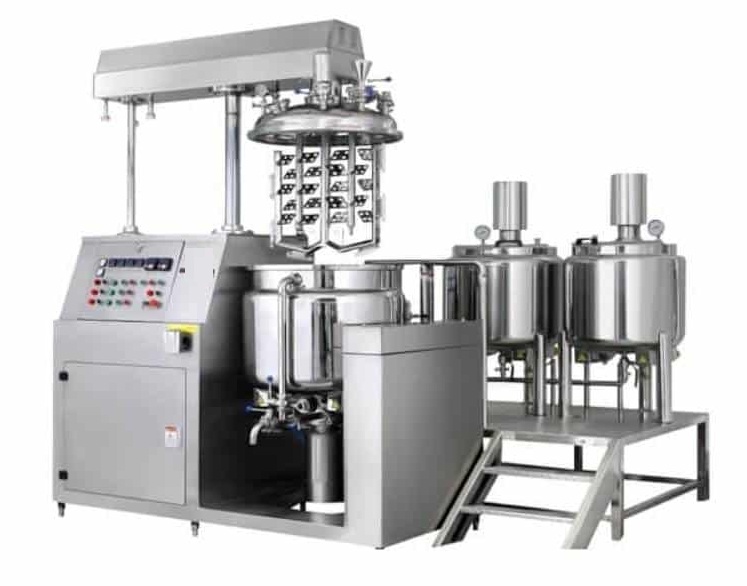

• Tích hợp hệ thống hoàn chỉnh: Chúng tôi có năng lực kết nối đồng bộ thiết bị đồng hóa với hệ thống bồn phối trộn, hệ thống tiệt trùng pasteur/UHT hạ nguồn, chuẩn hóa chu trình vận hành tự động khép kín.
• Dịch vụ kỹ thuật toàn diện: Cam kết chính sách bảo hành dài hạn, thực hiện quy trình bảo trì ngăn ngừa định kỳ nghiêm ngặt, hỗ trợ xử lý sự cố kỹ thuật 24/7 và luôn dự phòng sẵn nguồn linh kiện hao mòn chính hãng (piston gốm, gioăng phớt chịu áp, đĩa van) tại kho.

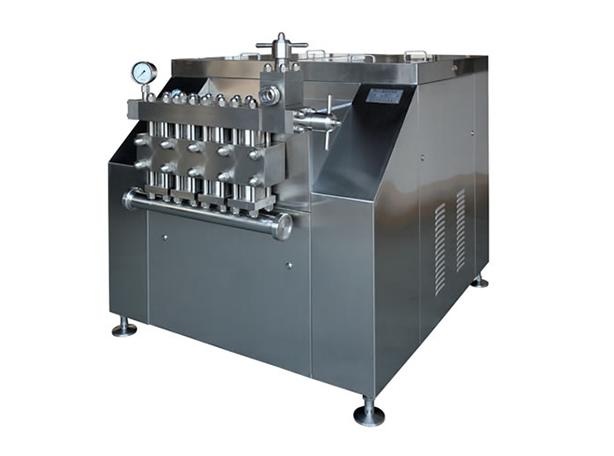

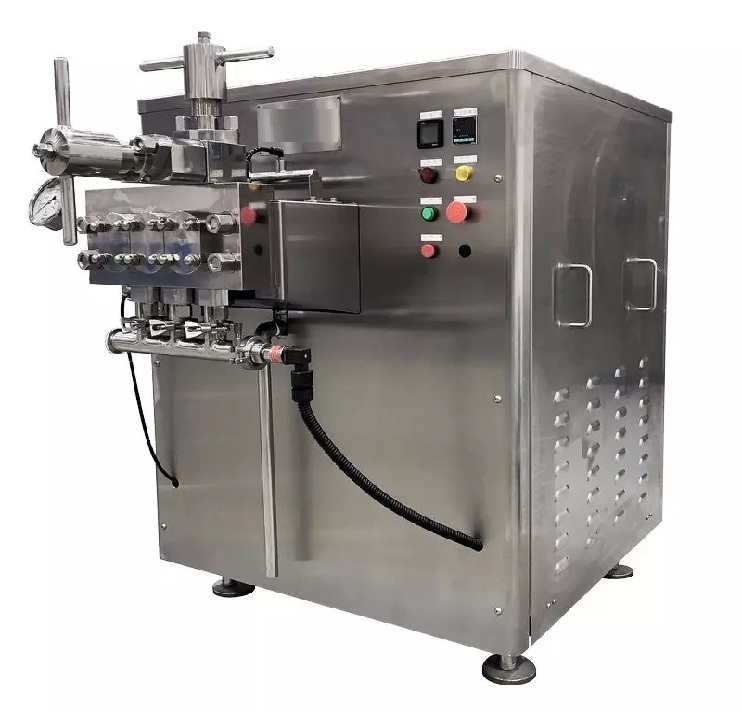

Dòng thiết bị đồng hóa áp lực cao - máy đồng hóa áp suất cao là sản phẩm truyền thống của chúng tôi. Được phân loại theo áp suất, có năm dòng 25Mpa, 30Mpa, 40Mpa, 60Mpa và 70Mpa. Tốc độ dòng chảy thay đổi từ 100 lít / giờ đến 5 tấn / giờ. Các dòng sản phẩm đã được cải tiến quan trọng trên cơ sở cấu trúc sẵn có trong và ngoài nước, giúp cho hiệu suất tổng thể ngày càng xuất sắc và đáp ứng tốt hơn các yêu cầu cụ thể của người dùng trong nước.

Đặc điểm cấu trúc máy đồng hóa áp lực cao:

1. Phần hộp truyền động sử dụng hệ thống bôi trơn cưỡng bức, vận chuyển dầu bôi trơn đến mọi nơi cần bôi trơn thông qua bơm dầu áp lực để đảm bảo hoạt động đáng tin cậy cho thiết bị: (thiết bị dưới 11KW không bao gồm hệ thống).
2. Hệ thống làm mát cưỡng bức có thể duy trì sự bôi trơn ở trạng thái tốt nhất, là sự đảm bảo đáng tin cậy cho thời gian dài và hoạt động ở cường độ cao của thiết bị: (thiết bị dưới 11KW không bao gồm hệ thống).
3. Cấu trúc làm kín pít tông tích hợp mềm và cứng.
4. Đồng hồ đo áp suất phạm vi lớn được sử dụng, với tuổi thọ siêu dài.

Thiết bị điều chỉnh áp suất độ cứng cao được sử dụng, dễ dàng và linh hoạt để tải và dỡ hàng.

Chi tiết kỹ thuật

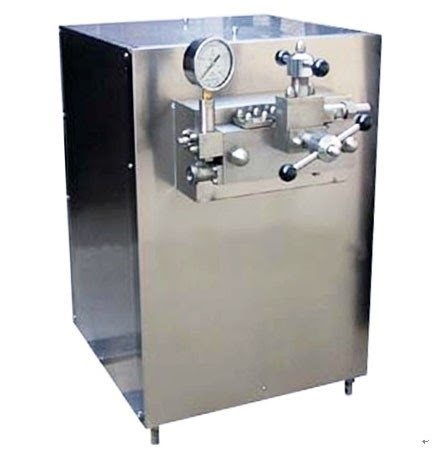

Sản phẩm:      Máy đồng hóa áp suất cao

Sức chứa:       2000 Lít / giờ

Tối đa Sức ép:            30

Áp suất:           25

Điều chỉnh áp suất:     2 giai đoạn

Ứng dụng:       Sữa, Nước trái cây, Nước giải khát

Nguồn điện:     18,5kw

Bảo hành:   1 năm

Vật liệu:           Thép không gỉ
