Trong các dây chuyền sản xuất công nghiệp, khâu đóng gói sản phẩm vào hộp giấy (Cartoning) đóng vai trò quyết định đến tính thẩm mỹ và khả năng bảo vệ thương hiệu. Việc sử dụng máy đóng hộp tự động thay thế cho phương pháp thủ công không chỉ giúp đẩy nhanh tiến độ xuất xưởng mà còn tối ưu hóa chi phí vận hành cho doanh nghiệp.

Bài viết này cung cấp thông tin toàn diện về cấu tạo, nguyên lý vận hành, thông số kỹ thuật cốt lõi và kinh nghiệm đầu tư thiết bị dành cho chủ doanh nghiệp, bộ phận thu mua và đội ngũ kỹ sư nhà máy.

1. Định nghĩa và Ứng dụng của Máy đóng hộp tự động

Định nghĩa

Máy đóng hộp (tên tiếng Anh: Cartoning machine hay Automatic cartoning machine) là thiết bị tự động hóa chuyên dụng có nhiệm vụ định hình các phôi hộp giấy phẳng (đã được bế sẵn), nạp sản phẩm (vỉ, tuýp, chai, túi) vào bên trong hộp, chèn thêm tờ hướng dẫn sử dụng (leaflet) nếu cần, và đóng kín hai đầu nắp hộp. Thiết bị này có thể vận hành độc lập hoặc tích hợp trực tiếp vào hạ nguồn của dây chuyền sản xuất để tạo thành một hệ thống khép kín hoàn chỉnh.

Ngoài tên gọi phổ biến trên, tùy theo thói quen vùng miền hoặc ngôn ngữ kỹ thuật, thiết bị này còn được gọi là máy vào hộp, máy vô hộp, máy vào hộp tự động hoặc máy vô hộp tự động.

Ứng dụng thực tế

Thiết bị này được ứng dụng cực kỳ sâu rộng trong các ngành công nghiệp đòi hỏi tính chuẩn xác và vệ sinh cao:

• Ngành Dược phẩm & TPCN: Đóng hộp vỉ thuốc bấm, lọ siro, tuýp kem bôi, thực phẩm chức năng.
• Ngành Mỹ phẩm: Đóng gói hộp nước hoa, kem dưỡng da, son môi, tuýp kem đánh răng.
• Ngành Thực phẩm: Đóng hộp giấy các loại bánh kẹo, trà túi lọc, thanh ngũ cốc, sữa bột ăn dặm.
• Ngành Hàng tiêu dùng: Đóng gói bao cao su, khẩu trang y tế, bóng đèn, văn phòng phẩm.

2. Đặc điểm kỹ thuật và Lợi ích vận hành

Đặc điểm kỹ thuật nổi bật

• Kết cấu module hóa: Các bộ phận từ cấp phôi, gắp sản phẩm, gập nắp đến phun keo được thiết kế dạng module riêng biệt, giúp dễ nâng cấp và tùy chỉnh cơ khí.
• Cơ chế chuyển động đồng bộ: Kết hợp hoàn hảo giữa hệ thống cơ cấu cam cơ học bôi trơn dầu tuần hoàn và động cơ Servo đa trục chịu tải lớn, giúp máy chạy êm, giảm rung lắc.
• Điều khiển kỹ thuật số: Hệ điều hành PLC phối hợp màn hình cảm ứng HMI trực quan giúp lưu trữ hàng chục chương trình vận hành (Recipe) cho các mã sản phẩm khác nhau.

Lợi ích cốt lõi cho doanh nghiệp

• Gia tăng năng suất đột phá: Tốc độ chạy ổn định đạt từ 40 đến hơn 150 hộp/phút (tùy model), giúp giải phóng sức lao động của hàng chục công nhân.
• Chất lượng thành phẩm đồng đều: Loại bỏ hoàn toàn lỗi gập nắp lệch, rách tai hộp, móp góc do thao tác tay thủ công.
• Tích hợp đa năng vượt trội: Dây chuyền tự động có khả năng tự động gập và chèn tờ hướng dẫn sử dụng (leaflet) vào hộp cùng lúc với sản phẩm, một việc cực kỳ tốn thời gian nếu làm thủ công.
• Giám sát chất lượng thông minh: Cảm biến kiểm tra quang học kiểm soát chặt chẽ quy trình: Không có sản phẩm - Không hút vỏ hộp, Không có vỏ hộp - Không cấp tờ hướng dẫn, giúp triệt tiêu tỷ lệ phế phẩm.

3. Phân loại Máy đóng hộp trên thị trường

Dựa trên kết cấu cơ khí và hướng nạp liệu, hệ thống automatic boxing machine được chia thành các loại cơ bản sau:

Phân loại theo hướng cấp liệu (Layout)

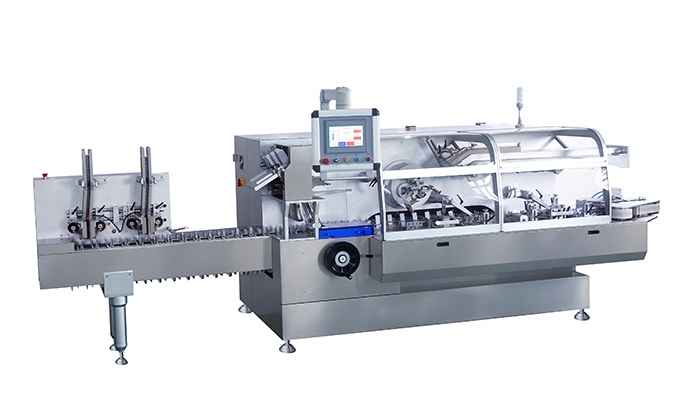

• Máy đóng hộp nằm ngang (Horizontal Cartoner): Sản phẩm được đẩy vào hộp theo phương nằm ngang. Đây là dòng máy phổ biến nhất, tốc độ cao, cực kỳ phù hợp cho các sản phẩm dạng vỉ, tuýp, hoặc chai nằm.
• Máy đóng hộp dạng đứng (Vertical Cartoner): Sản phẩm được thả hoặc hạ vào hộp theo phương thẳng đứng từ trên xuống. Dòng máy này thích hợp cho các sản phẩm dạng hạt rời, túi bột, hoặc cụm linh kiện phức tạp.

Phân loại theo cơ chế đóng nắp hộp

• Dòng máy gài nắp cơ khí (Tuck-in): Máy gập và cài các tai hộp vào khe định sẵn bằng cơ cấu gạt. Phù hợp cho hộp thuốc tây, hộp mỹ phẩm tiêu chuẩn.
• Dòng máy dán nắp bằng keo nóng (Hot-melt Glue): Máy sử dụng hệ thống vòi phun keo nhiệt (như Nordson) để dán chặt các mép nắp hộp. Phù hợp cho hộp bánh kẹo, các sản phẩm yêu cầu niêm phong chống bóc mở trái phép.

4. Cấu tạo và Nguyên lý hoạt động chi tiết

Một hệ thống máy đóng hộp giấy tự động (hoặc máy vào hộp giấy tự động / máy vô hộp giấy tự động) chuyển động liên tục cấu thành từ các cụm cụ thể sau:

[Băng tải nạp sản phẩm] ➔ [Cụm hút & Mở phôi hộp] ➔ [Cụm gập tờ HDSD]

         ➔ [Cơ cấu đẩy nạp liệu] ➔ [Cụm gập nắp / Phun keo] ➔ [Đầu ra]

Chi tiết các cụm máy và nguyên lý hoạt động

1. Băng tải xích cấp liệu: Sản phẩm từ máy đóng gói cấp 1 (máy đóng vỉ, máy đóng túi) được chuyển vào các khoang chứa (bucket) của băng tải xích theo đúng khoảng cách kỹ thuật.
2. Cụm gắp và mở hộp giấy: Sử dụng cơ cấu cánh tay quay kết hợp các đầu hút chân không (vacuum cups) để rút từng phôi hộp từ khay chứa, bung mở phôi thành hình hộp rỗng và đặt vào xích tải chính.
3. Bộ gập tờ hướng dẫn sử dụng (Folder & Feeder): Tự động kéo tờ giấy hướng dẫn từ xấp, gập theo các kiểu cấu hình (gập đôi, gập 4, gập kiểu cuộn) và đưa vào vị trí chờ bên cạnh sản phẩm.
4. Cơ cấu đẩy nạp sản phẩm (Pushing Mechanism): Thanh đẩy (pusher) điều khiển bằng hệ thống cam hoặc motor servo tiến hành đẩy đồng thời sản phẩm và tờ hướng dẫn vào trong hộp giấy rỗng một cách mượt mà.
5. Cụm gập tai và đóng nắp: Hộp sau khi nạp đầy sản phẩm sẽ đi qua các thanh gạt cơ khí để gập các tai nhỏ bên hông. Kế tiếp, nắp chính sẽ được gài vào hoặc đi qua vòi phun keo nóng chảy để ép chặt cố định.
6. Hệ thống đầu ra và loại bỏ lỗi: Máy dập mã số lô/hạn sử dụng (in nổi chìm hoặc in phun) lên nắp hộp. Cảm biến sẽ kiểm tra lần cuối, các hộp thiếu sản phẩm hoặc thiếu tờ hướng dẫn sẽ bị cơ cấu khí nén đẩy ra khỏi đường băng tải thành phẩm.

5. Tiêu chí và Thông số kỹ thuật cốt lõi khi lựa chọn thiết bị

Bộ phận thu mua và kỹ thuật cần bám sát các thông số kỹ thuật dưới đây để đảm bảo thiết bị hoạt động tương thích cao nhất với nhà xưởng:

• Dải kích thước hộp (Carton Specification Range): Xác định rõ kích thước tối thiểu và tối đa của hộp giấy: Chiều dài (L) x Chiều rộng (W) x Chiều cao (H). Cần lưu ý khoảng dung sai cho phép của vỏ hộp để tránh kẹt phôi.
• Định lượng giấy (Paper Grammage): Độ dày vỏ hộp thường yêu cầu từ (250 - 350 g/m². Giấy quá mỏng sẽ khiến giác hút làm móp hộp khi bung, giấy quá dày và cứng sẽ gây nặng tải cho cơ cấu gập nắp.
• Công suất tiêu thụ (Power & Air Consumption): Ghi nhận thông số điện năng (kW, nguồn 3 pha 380V/50Hz) và lưu lượng khí nén tiêu thụ (L/phút, áp suất yêu cầu 0.5 - 0.8 MPa nhằm thiết kế hệ thống tủ điện và đường ống khí nén trục chính.
• Khả năng đổi khuôn (Changeover Time): Đối với các xưởng sản xuất đa sản phẩm, cần chọn máy có cơ cấu tay quay định vị có thước đo rõ ràng. Thời gian thay khuôn, thay đồ gá tối ưu phải nằm trong khoảng 15 - 30 phút.

6. Hướng dẫn Vận hành, Bảo trì và Bảo dưỡng định kỳ

Để hệ thống Automatic box packing machine duy trì được độ chính xác cơ khí ở mức micromet sau nhiều năm vận hành, nhà máy cần thực hiện các công tác bảo dưỡng (PM) sau:

• Vệ sinh bụi giấy hàng ngày: Quá trình ma sát của phôi hộp giấy sẽ sinh ra lượng lớn bụi mịn. Cần dùng súng khí nén làm sạch hệ thống cảm biến quang học, các trục trượt và đầu hút chân không sau mỗi ca làm việc.
• Bôi trơn cơ cấu cam và bánh răng: Các bộ phận chuyển động liên tục dưới bệ máy cần được kiểm tra mức dầu và tra mỡ chịu nhiệt định kỳ theo số giờ vận hành khuyến cáo của nhà sản xuất.
• Bảo dưỡng hệ thống đầu phun keo: Đối với dòng máy dùng keo nhiệt, cần vệ sinh định kỳ lưới lọc và vòi phun (nozzle) để tránh tình trạng keo bị cháy, keo vón cục gây nghẹt vòi phun hoặc rò rỉ keo lên bề mặt hộp.
• Kiểm tra độ mòn thanh đẩy (Pusher): Thường xuyên kiểm tra hành trình và độ rơ của thanh đẩy sản phẩm, đảm bảo thanh luôn vuông góc, không làm xước hoặc rách vỏ hộp khi nạp liệu.

7. Xu hướng công nghệ mới trong ngành Đóng hộp

• Hệ thống nạp liệu thông minh bằng Robot Delta: Sử dụng robot song song (Delta Robot) kết hợp camera kiểm tra (Vision System) để nhận diện, định hướng và gắp sản phẩm từ băng tải xộn lộn xếp vào băng tải máy đóng hộp với tốc độ cực cao.
• Thiết kế Ecodesign tiết kiệm vật liệu: Cải tiến biên dạng gập tai hộp giúp giảm kích thước phôi giấy ban đầu, hỗ trợ doanh nghiệp tiết kiệm hàng tấn nguyên liệu giấy mỗi năm và giảm phát thải carbon.
• Mô-đun chẩn đoán lỗi thông minh thông qua AI: Tích hợp các cảm biến phân tích độ rung và dòng điện của động cơ servo, phát hiện sớm các dấu hiệu mài mòn cơ khí và cảnh báo trên HMI trước khi sự cố dừng máy (Downtime) xảy ra.

8. Câu hỏi thường gặp (FAQ)

1. Máy đóng hộp tự động có thể tích hợp trực tiếp với máy đóng gói cấp 1 không?

Trả lời: Hoàn toàn được. Máy được thiết kế hệ thống đồng bộ hóa tín hiệu (Interlock) để kết nối trực tiếp với máy đóng vỉ, máy chiết rót hoặc máy đóng gói gối nhằm tạo ra một chuỗi sản xuất tự động khép kín hoàn toàn từ nguyên liệu đến thành phẩm.

2. Tại sao máy thường xuyên bị lỗi hút trượt phôi hộp hoặc hút lên hai phôi cùng lúc?

Trả lời: Hiện tượng này do lực hút chân không chưa được điều chỉnh phù hợp, giác hút cao su bị mòn/nứt, hoặc do phôi hộp bị dính vào nhau do độ ẩm lưu kho cao. Cần kiểm tra lại bộ lọc khí chân không và chất lượng bảo quản phôi giấy.

3. Làm thế nào để thay đổi quy cách hộp giấy nhanh nhất khi đổi lệnh sản xuất?

Trả lời: Doanh nghiệp nên chọn dòng máy có tính năng tinh chỉnh kích thước bằng tay quay tích hợp đồng hồ hiển thị số (Digital Position Indicator). Kỹ thuật viên chỉ cần điều chỉnh các tay quay về đúng thông số đã lưu trong sổ tay vận hành mà không cần tháo rời các cụm máy.

4. Khi nắp hộp giấy bị bung sau khi qua cụm phun keo nóng, lỗi do đâu?

Trả lời: Có 3 nguyên nhân chính: Nhiệt độ lò keo chưa đạt chuẩn khiến keo chưa nóng chảy hoàn toàn; lượng keo phun ra quá ít; hoặc áp lực của thanh ép nắp ở công đoạn cuối chưa đủ lâu để keo kịp đóng rắn.

5. Máy đóng hộp có thể dập được cả số lô (Lot No.) và hạn sử dụng (Exp. Date) không?

Trả lời: Có. Máy thường được tích hợp sẵn một cụm chữ số cơ khí (Steel type stamping) để dập nổi hoặc dập chìm không mực lên tai hộp, hoặc có thể lắp thêm máy in phun điện tử tùy theo yêu cầu của nhà xưởng.
